Série EdgeClip

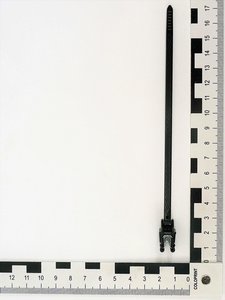

Nº de artigo 126-00354 | T50SOSAS-EC1.5-4TVE-PA66HIRHS-BK | Detalhes

Montagem fácil, basta prender com a mão
Para bordas de 1,5 - 4 mm

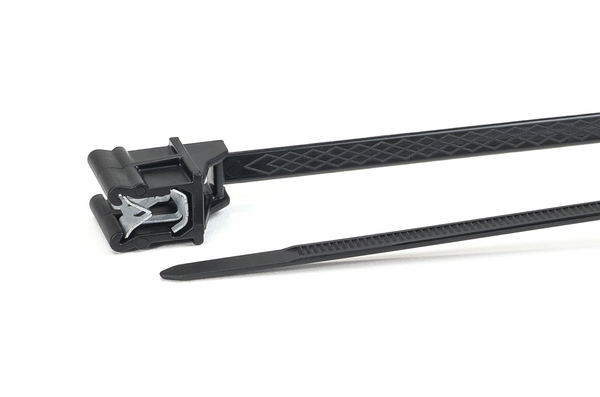

O grampo de metal integrado mantém o clip firmemente no lugar
O grampo consiste numa dupla mola de aço temperado
Ideal para aplicações onde os furos ou adesivos não são adequados

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Mais produtos neste grupo de produtos:

Abraçadeiras com fixação de 1 peça para perfis >

Informações básicas

Aplicação	Estas abraçadeiras e montagens EdgeClip são ideais para uso onde os orifícios não são aceitáveis ou onde, devido a problemas de temperatura, os adesivos não funcionam. Depois de prender a abraçadeira em torno dos cabos, o EdgeClip está pronto para ser preso ao painel. Amplamente usadas nas indústrias automóvel e de construção de painéis, estas abraçadeiras e EdgeClips economizam tempo e dinheiro. O grampo cinzento-prateado, o coração dos nossos EdgeClips, é constituído por uma mola de aço duplamente temperado, em conformidade com a norma DIN EN 10132-4 C75S. A mola de aço confere à abraçadeira a rigidez necessária para proporcionar forças de extração elevadas e também flexibilidade suficiente para várias aplicações possíveis. O revestimento duplo é aplicado inicialmente com um sistema de zincagem, seguido de uma selagem inorgânica da superfície. Naturalmente, não é utilizado crómio (VI) neste processo. Por conseguinte, o grampo cumpre a atual Diretiva da UE 200/53/CE relativa aos veículos em fim de vida e à proibição de metais pesados. O grampo em aço refinado cumpre igualmente os requisitos de resistência à névoa salina estipulada na norma DIN EN ISO 9227 NSS (mín. 840 h sem corrosão do metal de base) e DIN EN ISO 6270-Z-CH (mín. 720 h sem corrosão do material de base). Esta solução foi, portanto, aprovada por muitos OEMs para locais de instalação expostos, por exemplo, nos compartimentos dos motores e na área dos órgãos de transmissão.

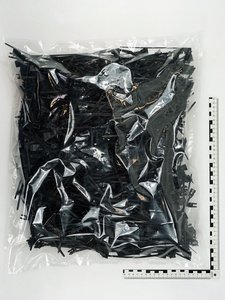

Conteúdo embalagem	1000Peças
Cor	Preto (BK)
DESCRIÇÃO GLOBAL DA PEÇA	T50SOSAS-EC1.5-4TVE-PA66HIRHS-BK

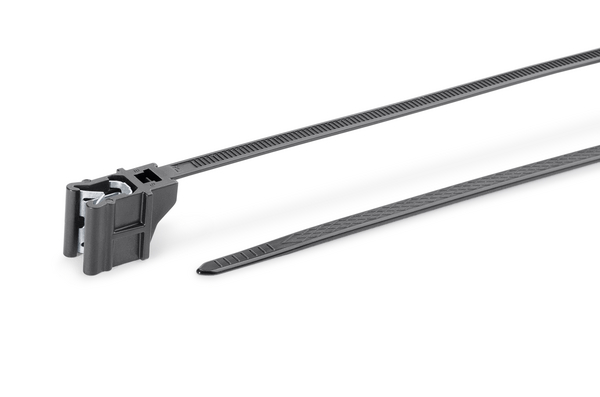

Descrição	A abraçadeira HellermannTyton com Edge Clip foi projetada para direcionar feixes prendendo-os à borda de uma estrutura de plástico ou metal sem a necessidade de um orifício de montagem. O clipe é fácil de prender e a força de extração é alta devido ao grampo de metal integrado que mantém o Edge Clip no lugar. Esta fixação é moldada como uma combinação de clipe e abraçadeira numa única peça.
Família de Produto	Série EdgeClip
Fecho abrível (Sim/Não)	Não
Fecho da Abraçadeira	trinco plástico
Ferramenta de Aplicação	MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7SP, EVO7i, EVO7iSP
Grupo de produto	Abraçadeiras com fixação de 1 peça para perfis
Material	Poliamida 6.6 modificada ao impacto, estabilizada ao calor (PA66HIRHS)
Mét. Fixação	Clips de perfil
Posição da Placa de Identificação	Nenhum
Quantidade por	saco
Tipo	T50SOSAS-EC1.5-4TVE
Variante	Dentado externo com gravação de anti-derrapante

Dimensões do Produto

Altura (H)	1.35mm
Altura (H2)	15.0mm
Comprimento (L)	162.5mm
Espessura Chapa máx.	1.5 - 4.0mm
Largura (W)	4.6mm
Largura (W2)	11.0mm
Peso/Unidade	0.002653kg
Resistência Mín. à Tração (N)	180N
Ø de Aplicação mín.	1.5mm
∅ de Aplicação máx.	35.0mm

Descargas

Desenho técnico 18-0036-001-CSG

Descarregar

Aprovações e Especificações

Conforme ROHS (Artigo 4 - 1)	Sim
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Mercadoria perigosa	Não

Logística e Embalagem


Código Aduaneiro	39269097
EAN / GTIN	4031026617633
Embalagem 1 - Peso (kg)	2.696597kg
PL1 Altura	0.15m
PL1 Comprimento	0.47m
PL1 Largura	0.545m
PL1 Quantidade	1000
PL3 Quantidade	4000
PL3_Peso	11.606388kg
PL4 Quantidade	48000
PL4_Altura	1.248m
PL4_Peso	160.296kg
País de Origem	PL

Mais Informações

Chave UNSPSC

39121703
