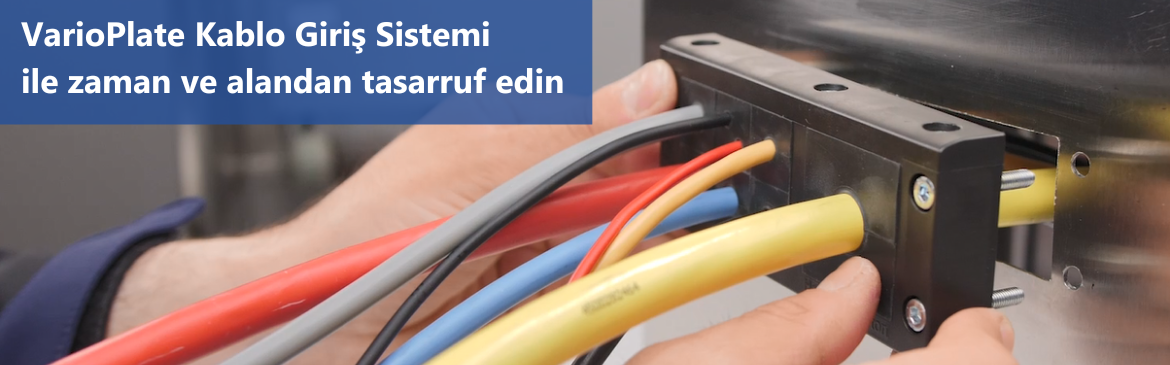

VarioPlate Kablo Giriş Sistemi ile zaman ve alandan tasarruf edin
VarioPlate ile farklı ebattaki kabloların nasıl döşeneceği ve yalıtım sağlanacağı hakkında ayrıntılı bilgi edinin.
Önceden sonlandırılmış tapalar, konektörler olsun veya olmasın ya da alanın sınırlı olduğu her yerde VarioPlate Kablo Giriş Sistemi sayesinde farklı çaplarda birden fazla kablo döşeyebilirsiniz. Panel yapımında yaygın olarak kullanılan kesme ebatlarına karşılık gelen 4 farklı çerçeve boyutunda (24, 16, 10 ve 4) temin edilebilir. 3-16 mm (S ebadı) ve 16-33 mm (L ebadı) arasında değişen kablo çapları için 1, 2 veya 4 delikli birleştirilebilir grometler mevcuttur.
Özetle sistemin faydaları:
- Zamandan ve alandan tasarruf etmenizi sağlayan modüler tasarım
- Montaj ve uyarlama kolaylığı
- IP66 uyumlu entegre çerçeve contalar
- Küçük ve büyük grometlerin tek bir çerçevede birleştirilebilmesi
- Uçlar gerilim emici şekilde kalıplanmış haldedir
- Kablo çapı toleransını karşılayan insört deliği tasarımı
- Yaygın olarak kullanılan tüm kesme ebatlarına uygunluk
- IP65 ve IP66 onaylı tasarım
Bu videoda VarioPlate'in nasıl kullanıldığını görün.
-
VarioPlate-4_Frame
440-00000
-
VarioPlate-10_Frame
440-00001
-
VarioPlate-16_Frame
440-00002
-
VarioPlate-24_Frame
440-00003
-
VP-S_0_Blindinsert
440-00004
-
VP-S_3-4_Ins-sgl
440-00005
-
VP-S_4-5_Ins-sgl
440-00006
-
VP-S_5-6_Ins-sgl
440-00007
-
VP-S_6-7_Ins-sgl
440-00008
-
VP-S_7-8_Ins-sgl
440-00009
-
VP-S_8-9_Ins-sgl
440-00010
-
VP-S_9-10_Ins-sgl
440-00011
-
VP-S_10-11_Ins-sgl
440-00012
-
VP-S_11-12_Ins-sgl
440-00013
-
VP-S_12-13_Ins-sgl
440-00014
-
VP-S_13-14_Ins-sgl
440-00015
-
VP-S_14-15_Ins-sgl
440-00016
-
VP-S_15-16_Ins-sgl
440-00017
-
VP-S_2/4-5_Ins-dbl
440-00018
-
VP-S_2/5-6_Ins-dbl
440-00019
-
VP-S_2/6-7_Ins-dbl
440-00020
-
VP-S_2/7-8_Ins-dbl
440-00021
-
VP-S_4/4-5_Ins-quad
440-00022
-
VP-S_4/5-6_Ins-quad
440-00023
-
VP-L_16-17_Ins-sgl
440-00024
-
VP-L_17-18_Ins-sgl
440-00025
-
VP-L_18-19_Ins-sgl
440-00026
-
VP-L_19-20_Ins-sgl
440-00027
-
VP-L_20-21_Ins-sgl
440-00028
-
VP-L_21-22_Ins-sgl
440-00029
-
VP-L_22-23_Ins-sgl
440-00030
-
VP-L_23-24_Ins-sgl
440-00031
-
VP-L_24-25_Ins-sgl
440-00032
-
VP-L_25-26_Ins-sgl
440-00033
-
VP-L_26-27_Ins-sgl
440-00034
-
VP-L_27-28_Ins-sgl
440-00035
-
VP-L_28-29_Ins-sgl
440-00036
-
VP-L_29-30_Ins-sgl
440-00037
-
VP-L_30-31_Ins-sgl
440-00038
-
VP-L_31-32_Ins-sgl
440-00039
-
VP-L_32-33_Ins-sgl
440-00040
-
VP_3-5_Blindplug
440-00041
-
VP_5-7_Blindplug
440-00042
-
VP_7-9_Blindplug
440-00043
-
VP_9-11_Blindplug
440-00044
-
VP_11-13_Blindplug
440-00045
-
VP_13-15_Blindplug
440-00046
-
VP_15-16_Blindplug
440-00047
-
VP_Mounting_Tool
440-00048
-
VP_S_5_Blindplug
440-00049
-
VP_S_7_Blindplug
440-00050
