귀사의 어플리케이션을 위한 케이블 타이!

헬러만타이툰의 케이블타이를 사용하는 이유입니다.

고온 케이블 타이 (Peek Cable Ties)

케이블 타이는 간단한 번들링부터 극한 상황에서의 작업에 이르기까지 다양한 요구 사항을 충족해야 합니다.  선도적인 케이블 타이 제조 업체 중 하나인 헬러만타이툰은 내부, 외부에 써레이션이 있는 케이블타이, 재 사용이 가능한 케이블타이 (releasable cable ties), 써레이션이 없는 케이블 타이 등 다양한 케이블타이를 생산하며 생산의 표준을 수립합니다.

헬러만타이툰은 고품질 케이블 타이를 통하여 실질적으로 모든 문제를 해결할 수 있는 시스템 솔루션을 제공합니다. 케이블 타이와 그 시스템에 대한 최신 요구사항 충족시키고 픽싱 요소를 통하여 기술적으로 해결 가능한 부분의 경계를 끊임없이 확장시키고 있습니다. 이러한 방식으로 새로운 케이블 타이 솔루션과 고정 요소들이 특수하고 극한 환경에서도 견딜 수 있도록 고객과 함께 지속적으로 개발합니다.

헬러만타이툰의 케이블 타이는 최고 수준의 품질을 충족시키고 원재료의 안정성 측면에서도 앞서 있습니다.  다양한 색상과 사이즈를 선택할 수 있어 용도에 맞는 케이블 타이를 찾을 수 있습니다. 헬러만타이툰의 혁신적인 케이블 타이 시스템 솔루션에 대한 최근 사례로 Q-시리즈 케이블 타이가 있습니다. Q-시리즈 케이블 타이는 오픈 헤드로 디자인되어 있어 조립에 이상적입니다.

고정 요소가 있는 케이블타이 : 엣지클립 (Edge Clip)

메탈 볼 잠금 장치가 있는 스테인레스 스틸 케이블 타이는 매우 높은 인장 강도를 제공합니다. 식품 산업에서는 금속 요소를 함유시켜 검출이 가능한 케이블 타이를 사용하고, 자동차 산업에서는 케이블, 리드를 병렬로 작업하기 위해 이중 고정 장치가 있는 케이블 타이를 사용합니다. 특히 후크 및 루프 고정 장치가 있는 부드러운 케이블 타이는 번들을 보호합니다.

대형 제품 (Heavy duty) 작업용 케이블타이, 360도 회전이 되는 케이블 타이, 유리 섬유 강화 핀이 부착된 케이블 타이를 비롯하여 세계적으로 가장 다양한 분야에서 사용자에게 필요한 모든 고정 요소가 케이블 타이의 범주를 완성합니다.

헬러만타이툰은 제품의 품질과 안전을 최우선시합니다. -40° C ~+240° C의 온도에서 견딜 수 있는 케이블타이, 내부/외부 써레이션 케이블 타이, 진동에 강한 케이블 타이, 스테인레스 스틸 케이블 타이, 플라스틱 케이블 타이 등의 모든 케이블 타이는 국제 인증 기관이 모니터링하는 최고 수준의 국제 표준을 준수합니다. 이러한 우수한 품질 보증을 통하여 헬러만타이툰의 케이블 타이는 고객과의 품질 약속을 지켜내고 있습니다.

맞춤형 케이블 타이

zip tie 또는 tie-wrap으로 알려진 케이블 타이는 여러 전자 케이블 또는 와이어를 함께 묶고 케이블 및 와이어를 구성하는 데 사용되는 패스너의 종류입니다.
케이블 타이는 전기 설비, 하네스 제작, 건설 산업, 예비 설치 목적, 포장 산업, 해양 산업과 같은 극한 환경 조건의 다양한 산업 분야에서 사용됩니다.

헬러만타이툰은 다양한 시장에 고성능 고정, 연결, 라우팅, 보호 및 식별 기능을 제공하는 글로벌 제조 업체입니다. 고객을 위해 우리는 업계의 요구사항을 충족시키는 솔루션을 개발합니다. 귀사의 업종에 관계 없이 응용 프로그램 요구 사항 해결하고, 설치 및 구성 요소 비용을 절감하며, 최종 제품의 품질을 향상시킵니다.

내부 톱니 케이블 타이 (inside serrated) 내부 톱니 케이블 타이 (inside serrated)

플라스틱 케이블 타이는 케이블, 라인, 호스의 번들 및 고정에 적합합니다. 케이블 타이는 다양한 재료와 길이, 색상으로 제공됩니다.

외부 톱니 케이블 타이 (outside serrated) 외부 톱니 케이블 타이 (outside serrated)

외부 톱니 케이블 타이 (outside serrated)는 민감한 번들을 고정하는데 적합합니다. 케이블 타이는 다양한 재료와 길이, 색상으로 제공됩니다.

톱니가 없는 케이블타이 (without serration) 톱니가 없는 케이블타이 (without serration)

KR, EL, TY-시리즈는 톱니 모양이 없이 견고하며, 직경이 큰 케이블 라인에 적합합니다.

재사용 가능 케이블 타이 (Releasable) 재사용 가능 케이블 타이 (Releasable)

릴리져블 케이블타이는 매우 간단하게 사용할 수 있습니다. 임시 고정 장치에 최적의 솔루션을 제공합니다. 다양한 재료와 길이, 색상으로 사용할 수 있습니다.

스테인레스 스틸 케이블 타이 스테인레스 스틸 케이블 타이

스테인레스 스틸 케이블 타이는 까다로운 조건이나 높은 강도, 보안 및 내화성이 요구되는 경우에 사용할 수 있습니다.

픽싱 타이 (Cable Ties with fixing elements) 픽싱 타이 (Cable Ties with fixing elements)

다양한 재질, 길이, 색상의 고정 요소와 케이블 타이를 연결합니다.

케이블 타이 마운트 케이블 타이 마운트

케이블 타이 마운트는 다양한 크기와 디자인의 나사 또는 자체 접착(스티커) 타입이 있습니다.

고정 요소 고정 요소

다양한 고정 요소를 통해 패널 구멍이나 가장자리에 직접 고정할 수 있습니다.

클립, 클램프 클립, 클램프

플라스틱, 알루미늄, 스틸로 제작된 다양한 클립과 클램프는 보호 프로파일, 스냅퍼(Snapper), 클람 클립(Klam Clip)으로 구성되어 있습니다.

새로운 케이블 타이 시스템인 Q-시리즈는 사전 잠금에서부터 장기간의 식별에 이르기까지 맞춤형 구성 요소로 지능적이고 혁신적인 고정 솔루션을 제공합니다.

Q타이는 다양한 응용 분야에서 케이블을 끼워 고정할 수 있는 독특하고 혁신적인 제품입니다. 개방형 헤드 타이의 혁신적인 디자인은 어려운 상황에서도 쉽게 삽입할 수 있습니다. 장갑을 착용해야 하는 경우나 제한된 시야 등 어려운 작업 환경에서 매우 빠르고 간단하게 설치할 수  있도록 설계되었습니다.

제품 상세 소개

T시리즈 케이블 타이

T시리즈 케이블 타이

다양한 재질로 제공되는 케이블 타이는 케이블, 호스, 파이프 등을 확실하게 고정시킬 수 있도록 톱니 모양으로 되어 있습니다. 케이블 타이의 헤드 디자인은 높은 인장 강도를 보장하는 동시에 매우 낮은 산입력을 허용하며, 꼬리 부분의 구부러진 디자인과 결합되어 간단하고 빠른 설치를 보장합니다.

T시리즈 케이블 타이는 케이블, 파이프, 호스의 라우팅, 번들링 및 고정에 사용됩니다.

SOFTFIX 케이블 타이

SOFTFIX 케이블 타이

SOFTFIX 케이블 타이는 신축성과 내후성이 좋고, 찢어짐 방지 기능이 있는 제품입니다. 이 케이블 타이는 묶고 풀어 여러번 사용할 수 있습니다. SRT 케이블 타이는 서비스, 유지 보수 작업 등 임시로 묶는 경우에 자주 사용합니다.

SRT 케이블타이 제품군은 다양한 번들링 어플리케이션에 대한 솔루션을 제공합니다. 부드럽고 유연한 소재로 데이터 및 광섬유 케이블에 사용하기 적합합니다. SRT 케이블 타이는 재료의 탄성으로 인하여 원예, 조경, 극장, 공연장, 케이블 하네스 분야에서 사용하는데 이상적입니다. 더 큰 포장 단위를 제공하여 대량으로 공급 가능합니다.

KR시리즈 케이블 타이

KR시리즈 케이블 타이

KR 케이블 타이의 특수한 곡선 헤드 디자인은 호스, 파이프 전체를 밀봉합니다. 특히 특허된 케이블 타이의 디자인은 유리 섬유 강화 핀으로 고정된 부드러운 스트랩을 제공하며 조립시 케이블 타이는 매우 안전하고 진동에 뛰어납니다.

케이블을 안전하게 묶을 수 있는 방법을 제공할 뿐만 아니라 KR타이의 디자인은 스티어링 랙(Steering rack), 워터 호스(Water hoses), 진공 라인을 고정하는데 이상적입니다.

스테인레스 스틸 케이블 타이 : MBT-FC-시리즈

스테인레스 스틸 케이블 타이 : MBT-FC-시리즈

녹이 슬지 않는 MBT 스테인레스 스틸 케이블 타이는 산성과 고온을 견딜 수 있습니다. 코팅 처리를 한 제품과 하지 않은 제품을 선택할 수 있습니다. 한 두개의 볼(ball)을 이용하여 풀 수 없는 특허된 잠금 장치는 주요 안전 기능입니다.

높은 인장 강도가 요구되고 민감한 하네스에 주의 깊게 묶어야 할 경우 폴리에스터로 코팅이 된 스테인레스 스틸 케이블 타이를 선택할 수 있습니다. 이러한 케이블 타이는 조선, 석탄 채광, 석유 화학 산업 등 다양한 산업에서 사용됩니다. 또한 데이터 및 광섬유 케이블과 극장 또는 박람회에서도 안전하게 사용하실 수 있습니다.

OS시리즈 케이블 타이

OS시리즈 케이블 타이

대중 교통, 자동차, 데이터 케이블 설치 산업에서 단단한 번들에 대한 요구가 증가함에 따라 기존의 내부 톱니형 케이블 타이를 사용할 때, 진동이 심한 환경에서는 케이블에 손상이 갈 수 있습니다. 외부 톱니 케이블 바익으로 이러한 문제를 극복할 수 있습니다. 톱니 바퀴가 바깥쪽에 있어 안쪽은 매끄럽게 디자인 되어 있습니다. 높은 인장 강도와 낮은 삽입력을 제공하면서 케이블은 매끄러운 표면에 맞닿아 손상을 최소화 할 수 있습니다. 헤드의 곡선 모양을 사용하면 케이블 타이를 통해 케이블의 윤곽을 따라 갈 수 있으며 다른 디자인의 케이블 타이에 비해 공간을 덜 차지합니다.

자동차 시장뿐만 아니라 철도, 항공기, 데이터 케이블 설치, 전자 제품 등 부드러운 절연 와이어와 케이블이 설치되는 많은 분야에서 사용되고 있습니다. T50LOS를 사용하면 최소 1.6mm의 직경에 번들링이 가능합니다. T120R은 최소 인장 강도가 535N으로 무거운 케이블 번들링에 적합합니다.

MCT시리즈 케이블 타이

MCT시리즈 케이블 타이

메탈 콘텐츠 타이(Metal Content Tie)는 식품 및 의약품 가공 산업에서 사용할 수 있도록 특별하게 고안된 케이블 타이입니다. 금속 안료를 포함하는 독특한 제조 공정을 통해 케이블 타이의 작은 부분이라도 잘려 들어갔을 때 금속 탐지기로 감지될 수 있습니다. MCT 케이블 타이에는 금속이 케이블 타이의 헤드와 스트랩 전체에 골고루 함유되어 있습니다. 이 케이블 타이는 HACCP 프로세스의 일부로 사용할 수 있습니다. 독특한 파랑색은 시각적 감지에 도움이 되며 오염 위험을 크게 줄여줍니다.

메탈 콘텐츠 타이(Metal Content Tie)는 식품 및 제약 산업에서 사용하도록 특별히 고안된 케이블 타이로 제조 공정 안팎의 케이블 설치에 적합합니다.

화살, 디스크 모양의 일체형 픽싱 케이블 타이 (1-Piece Cable Tie with fixing element, with Arrowhead and Disc)

화살, 디스크 모양의 일체형 픽싱 케이블 타이 (1-Piece Cable Tie with fixing element, with Arrowhead and Disc)

화살 모양의 헤드 마운트로 케이블 타이를 묶고 고정하는 간단한 일체형 제품입니다. 구멍에 끼워지면 화살촉이 잠겨 고정되고 케이블 타이의 고정 장치 사이의 디스크가 잠깁니다. 패널 두께의 편차를 조정함으로써 항상 안전하게 고정시킬 수 있으며  패널 내부의 먼지와 물 등 오염 물질들의 유입을 최소화할 수 있습니다.
다양한고정 요소로 인하여 자동차, 항공 우주, 백색 가전 제품 제조, 패널 제조 등 다양한 산업에서 사용하기 이상적입니다.

화살, 디스크 모양의 일체형 라운드 홀 방수 픽싱 케이블타이 (1-Piece Cable Tie with fixing element with Arrowhead, with Disc, sealed for Round holes)

화살, 디스크 모양의 일체형 라운드 홀 방수 픽싱 케이블타이 (1-Piece Cable Tie with fixing element with Arrowhead, with Disc, sealed for Round holes)

고무 디스크로 조립된 고정 요소와 일체형 케이블 타이는 제품을 번들로 묶는 동시에 차체에 사용되는 도어 및 테일게이트 하네스 (tailgate harnesses)를 위한 고정 솔루션을 제공합니다. 헬러만타이툰의 고정 요소와 특수 설계된 고무 디스크가 결합된 일체형 케이블 타이를 통해 먼지와 수분의 침투를 방지합니다. IEC 60529 표준에 따라 테스트 된 제품인 T50SOSSFT6.5E-MD과 T60SOSSFT62x122-E-MD는 PA66 열 안정화 소재(PA66 heat stabilised)로 생산되었으며, IP67을 충족합니다.  운반 시 방수 디스크의 손실을 방지하기 위해 T50SOSSFT6.5E-MD의 고무 디스크는 자동 레이저 용접기로 고정 타이에 용접됩니다.

화살, 디스크 모양의 분리형 픽싱 케이블 타이 (2-Pieces Cable Ties with fixing elements with Arrowhead, with Disc)

화살, 디스크 모양의 분리형 픽싱 케이블 타이 (2-Pieces Cable Ties with fixing elements with Arrowhead, with Disc)

고정 요소가 있는 PEEK 케이블 타이는 검증된 디자인과 현대적인 원재료의 조합입니다. 케이블 타이와 풋 파트 두 부분으로 구성되어 있습니다. 케이블 타이의 헤드 방향을 필요한 위치로 조정하여 용이하게 조립할 수 있습니다. 화살촉 부분은 사전에 압착된 구멍으로 쉽게 밀어 넣을 수 있습니다. 또한 PEEK타이의 풋 파트는 -55°C up ~ +240°C의 온도에서 견딜 수 있습니다. 산성 및 감마선에 대한 내 화학성이 우수합니다.

고정 요소인  P1SFT6,5과 P2SFT6,5가 있는 케이블 타이는 온도 또는 내 화학성 요구 사항이 매우 높은 경우 이상적입니다. 이 케이블 타이 시리즈는 자동차 산업의 케이블 하네스에 사용됩니다.

전나무, 디크스 모양의 일체형 케이블타이 (1-Piece Cable Ties with Fir Tree, with Disc)

전나무, 디크스 모양의 일체형 케이블타이 (1-Piece Cable Ties with Fir Tree, with Disc)

일체형 케이블 타이 및 고정 장치를 사용하면 케이블을 쉽고 간단하게 끼워 넣고 고정할 수 있으며, 전나무(Fir tree)는 두께가 0.8mm~7.0mm인 패널에 확실하고 안전하게 고정합니다. 전나무 모양의 고정장치 맨 위에 있는 디스크는 구멍을 덮고 수분과 먼지의 침투를 최소화 합니다.

이 일체형 케이블 타이는 자동차 산업에서 케이블 하네스를 고정하기 위해 주로 설계되었으며 항공기에서 스위치 기어, 세탁기에 이르기까지 모든 분야에 간편하게 사용할 수 있습니다.

화살촉 번들링 클립 (Bundling Clips with Arrowhead for Distance Routing SOC)

화살촉 번들링 클립 (Bundling Clips with Arrowhead for Distance Routing SOC)

다양한 Stand Off Clips은 케이블과 케이블 직기의 밴딩을 위해 개발되었습니다. 케이블 직기는 접착 테이프, 케이블타이 등을 사용하여 고정되며, 케이블 타이 자동결속기인 AT2000CPK, ATS3080을 사용하여 수동/자동으로 적용할 수 있습니다. 다양한 고정 방법을 통해 다양한 철판과 구멍의 직경에 사용할 수 있습니다. CHA 홀더의 베이스는 허용 오차를 균등하게 하기 위해 축을 따라 움질일 수 있습니다. 번들링 클립인 CHDP66은 2개의 리드 또는 케이블 벌들을 병렬로 실행할 수 있는 수직형 바에 사용됩니다.

자동차 산업용으로 설계된 이 클립은 간단하게 케이블 호스, 파이프를 고정시킵니다.

전나무 모양의 번들링 클립 (Bundling Clips with Fir Tree)

전나무 모양의 번들링 클립 (Bundling Clips with Fir Tree)

다양한 Stand Off Clips은 케이블과 케이블 직기의 밴딩을 위해 개발되었습니다. 케이블 직기는 접착 테이프, 케이블타이 등을 사용하여 고정되며, 케이블 타이 자동결속기인 AT2000CPK, ATS3080을 사용하여 수동/자동으로 적용할 수 있습니다. 다양한 고정 방법을 통해 다양한 철판과 구멍의 직경에 사용할 수 있습니다. CHA 홀더의 베이스는 허용 오차를 균등하게 하기 위해 축을 따라 움질일 수 있습니다. 번들링 클립인 CHDP66은 2개의 리드 또는 케이블 벌들을 병렬로 실행할 수 있는 수직형 바에 사용됩니다.

자동차 산업용으로 설계된 이 클립은 간단하게 케이블 호스, 파이프를 고정시킵니다.

일체형 케이블타이 엣지클립(1-Piece Cable ties with EdgeClip)

일체형 케이블타이 엣지클립(1-Piece Cable ties with EdgeClip)

엣지 클립 케이블타이를 사용하면 구멍을 뚫을 수 없거나 온도 문제로 접착제가 떨어지는 경우에 이상적입니다. 케이블 타이가 케이블 주위에 고정되면 가장자리 클립이 패널에 부착할 준비가 됩니다. 1.0mm~3.0mm의 두꼐로 가장자리에 밀어넣기만 하면 매우 안전하고 간단하게 고정할 수 있습니다.

자동차 및 패널 제조 업체에서 널리 사용디는 엣지 클립 케이블타이는 시간과 비용을 절약합니다.

라운드 홀 컨넥터 클립 (Connector Clips for round holes)

라운드 홀 컨넥터 클립 (Connector Clips for round holes)

커텍터는 클립으로 커넥터를 밀어 장착하기만 하면 됩니다. 커넥터는 손상 없이 탈거할 수 있어 유지보수, 수리 작업  후에 다시 재활용할 수 있어 실용적이고 비용 효율적인 이점을 얻을 수 있습니다. 일부 커넥터 클립의 추가적인 회전 멈춤 장치는 조립 후 구멍 내에서 클립이 회전하는 것을 방지합니다.

커넥터 클립은 자동차 산업에서 사용되는 전자 케이블과 케이블 세트용으로 설계되었습니다.

AHC시리즈

AHC시리즈

케이블을 장착하기 전에 AHC 클립을 패널에 부착할 수 있습니다. 케이블을 제자리에 밀어넣기만 하면 자동 잠금 기능이 확성화 됩니다. 'I' 접두사가 붙은 제품과 연동되어 설치 옵션을 보다 다양하게 선택할 수 있습니다.

패널에 케이블을 연결하는 간단하고 안전한 방법을 제공합니다. 원래는 자동차 산업용으로 설계되었으나 판금 패널을 사용하는 모든 산업 분야에서 다양한 용도를 발견하고 있습니다.

MB시리즈

MB시리즈

마운트는 최대 표면적을 제공하도록 설계되었으며, 특수 제작된 접착제로 매우 높은 인장력을 보장합니다. MB마운트는 4가지 방향으로 케이블 타이를 꽂을 수 있도록 되어 있어 빠르고 유연한 설치를 도와줍니다. 속도, 단순성 및 견고한 고정 베이스가 필요한 경우 합성 고무 또는 아크릴 접착제가 있는 자체 접착제 클립이 이상적입니다.

이 케이틀 타이 마운트는 구멍을 뚫어 나사, 너트, 볼트의 사용이 실용적이지 않거나 바람직하지 않은 가전 제품에 적합합니다.

접착제가 있는 PMB5 마운트 (Paste Adhesive Mount PMB5)

접착제가 있는 PMB5 마운트 (Paste Adhesive Mount PMB5)

PMB5 페이스트 접착제 마운트는 페이스트/액상 접착제가 있는 고정에 적합합니다.  플레이트에 여러 개의 구멍이 있어 마운트와 경화된 접착제 사이가 단단히 닫힙니다. PMB5는 내열 소재로 만들어져 고온의 접착제와 함께 사용할 수 있습니다.

PMB5 페이스트 마운트는 나사 고정이 허용되지 않은 모든 곳에서 고정 솔루션을 제공합니다. 직경이 큰 제품들을 이용하여 표면이 고르지 않는 곳에도 설치할 수 있습니다.

PMB5 마운트는 철도 업계 뿐만 아니라 재생 에너지 산업에서도 사용됩니다. 이 이외에도 선박 제조, 전기 산업, 전환 캐비닛 생산에도 사용됩니다.



스크류 고장 장치 CTAMCTAM (좁은 공간에서 사용)

스크류 고장 장치 CTAMCTAM (좁은 공간에서 사용)

CTAM와 CTAP 마운트는 최소한의 공간을 가진 어플리케이션에 적합합니다. 케이블이 설치 되기 전에 라인에 먼저 설치됩니다. 케이블 자체보다 많은 공간을 차지하지 않기 때문에 케이블 설치 전에 장비에 장착됩니다. CTAM은 4방향으로 삽입할 수 있는 디자인으로 라인에 설치된 상태 또는 케이블 구동시에도 90도로 사용할 수 있습니다.

CTAM 마운트는 조정 가능한 스탠드 오프(stand off) 기능을 제공하여 케이블을 정확하게 위치시킬 수 있습니다. 고온 재질인 PEEK로 만들어진 CTAM 마운트는 -55° C ~ +240° C의 온도에서 견딜 수 있습니다. 반도체 산업에서는 PEEK 마운트가 가스 발생을 최소화하여 연구 실험실에서 사용됩니다. 탁월한 화학 물질 및 라듐 광선 내성은 의료 공학, 화학 산업 및 발전소에서 적용되고 있습니다.

케이블 타이에 사용되는 잠금 기술

케이블 타이의 플라스틱 멈춤쇠

케이블 타이의 플라스틱 멈춤쇠 기술

이 기술은 헬러만타이툰의 폴리아미드(PA) 케이블 타이 제품 90%에 사용됩니다. 다양한 애플리케이션에 적용하기 위해 다양하게 변형하여 사용하고 있습니다. 예를 들면 릴리져블 버전, 오픈 헤드 버전이 있습니다. 일체형 케이블 타이 이며, 멈춤쇠가 케이블 타이를 구성하는 필수 요소로 성형되어 있기 떄문에 고유한 강도가 형성됩니다. 스트랩 톱니 바퀴로 멈춤쇠를 체결하면 확실하게 고정됩니다.

KR 시리즈 케이블 타이

이 케이블 타이는 부드러운 스트랩과 독특한 잠금 장치가 특징입니다. KR 케이블 타이 시리즈를 사용하면 특히 헤드 부분이 번들링 된 재료 주위에 견고하게 장착됩니다.



Cable ties KR series        Cable ties KR series

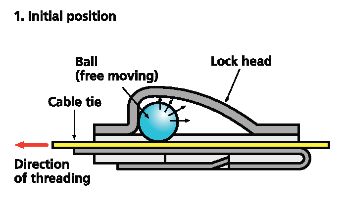

MBT 시리즈 케이블 타이

스테인레스 스틸 등급 304 또는 316으로 제작된 MBT 시리즈 케이블 타이는 스트랩에 톱니 모양이 없으며 금속 볼 베어링 잠금 장치를 사용합니다. 스트랩은 작은 볼 베어링을 통해 헤드에 고정됩니다.



MBT series of cable ties    MBT series of cable ties



보다 자세한 내용은 아래의 pdf 파일로 확인해보시기 바랍니다.

케이블 타이 기술 정보_2011.pdf

케이블 타이의 최소 인장 강도 결정

최소 인장 강도는 케이블 타이의 중요한 선택 기준입니다. 케이블 타이가 얼마나 많은 하중을 견딜 수 있는지 나타냅니다. 케이블 타이의 최소 인장 강도는 미국의 군사 규격 및 표준 MIL-S-23190E에 따라 결정됩니다.



  • 케이블 타이 조각 테스트 조건
  • 시험 장치의 구성
  • 분할 테스트 탐색기에 케이블 타이 적용
  • 테스트 속도

케이블 타이의 최소 인장 강도를 결정하는 테스트 절차

Tensile Strength     Tensile Strength    Tensile Strength

케이블 타이를 적절한                      원통이 설정된 속도로 열림                  실패하는 하중이 결정됨

적용 도구를 사용하여

분할 테스트 장치에 고정


공구 테스트 - 케이블 타이의 인장력 확인

케이블 타이 인장 강도 기준

현재까지 이 시장에 대해 일반적으로 적용 가능한 시험 방법은 확립되어 있지 않습니다. 헬러만타이툰은 케이블 타이 공구의 인장력을 결정하고 케이블 타이 처리 도구의 품질을 보장하기 위해 데이터 샘플링의 최소 10.000Hz 주파수를 사용하는 일반적인 장력 측정기를 사용합니다. 케이블 타이 도구를 테스트 하는 것은 까다롭습니다. 표준화된 시험 절차와 일관된 시험 조건을 준수하는 것이 가장 중요합니다. 이는 케이블 타이의 크기와 단면 뿐만 아니라 케이블 타이의 수분 함량을 의미합니다. 서로 다른 케이블 타이를 사용하거나 다른 조건을 사용하는 테스트는 두 가지 값을 쉽게 얻을 수 있습니다.



일반적으로 절단 속도, 케이블 타이에 대한 툴의 위치, 공구의 마모 상태 및 케이블 타이의 상태는 인장력 결정에 중요한 역할을 합니다. 따라서 당사가 제공하는 모든 수치는 귀하의 정보에 대한 가이드 값으로만 간주될 수 있다는 점을 지적해야 합니다. 사용자 지침에서는 각 유형의 케이블 타이에 대한 조정 범위를 지정합니다. 인장력을 문서화 하거나 규격을  준수해야 하는 경우 인장력 층적기를 사용하여 조정할 것을 권장합니다. 또한 가이드 라인으로 케이블 타이의 최소 유지 강도의 절반을 인장력으로 사용해야 합니다.

최소 인장 강도는 케이블 타이가 끊어지거나 늘어날 때 까지 견딜 수 있는 최소한의 힘으로, 이 강도는 케이블 타이를 사용하여 결정되므로 사진의 공식을 사용해야 합니다.

폴리아미드(PA)로 만들어진 케이블 타이의 최적 보관 조건

Store cable ties in sealed plastic bag 케이블 타이를 항상 폴리에틸렌으로 만들어진 밀봉된 비닐 백에 보관하십시오. 케이블 타이를 개봉하면 가능한 빨리 사용해야 합니다.

Do not expose cable ties to direct sunlight케이블 타이를 직사광선에 노출시키지 마십시오. 창가와 같이 햇빛에 보관하지 마십시오.

Store cable ties away from direct sources of heat케이블 타이를 직접적인 열원으로 부터 멀리 두어 열 접촉을 피하십시오. 예를 들어 라디에이터에 접촉하지 마십시오.

The ideal storage conditions and humidity for cable ties케이블 타이를 위한 이상적인 보관 조건은 중앙 유럽 표준 기후의 보관 조건입니다.



케이블 타이를 최적으로 다루기 위해서는 재료가 약 2.5%의 수분 함량으로 평형을 이루는 것이 중요합니다.
