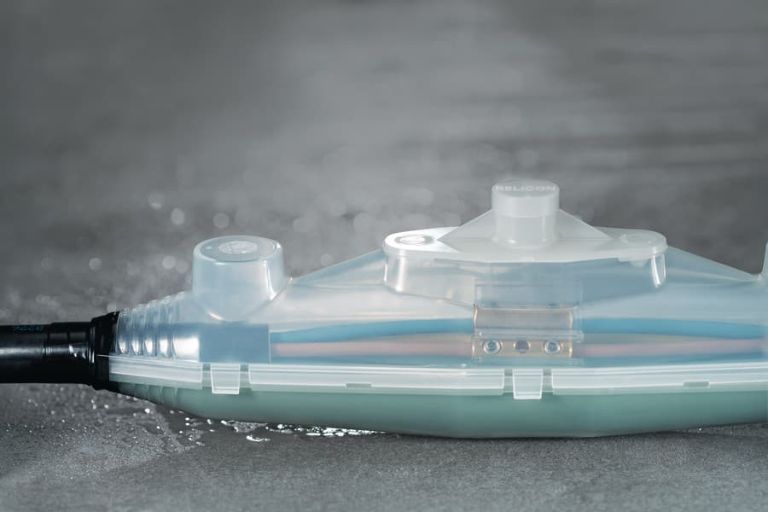

신뢰할 수 있는 케이블 연결을 위한 혁신적인 케이블 조인트
RELICON 케이블 조인트 세트는 모든 케이블 조인트 문제를 안정적으로 해결할 수 있도록 지원합니다.
RELICON 케이블 조인트는 저전압 전기 설비의 분기 또는 직선형 조인트로서 보편적인 적용에 적합합니다.
이 제품은 에너지 공급 회사, 산업 및 전기 업계에서 땅에 묻힌 케이블을 영구적으로 연결하기 위해 선택하는 케이블 조인팅 제품입니다.
케이블 조인팅은 전기 엔지니어의 일상 생활에서 필수적인 부분이며 최종 결과에 대한 기대치가 높습니다. 케이블 조인트는 습기, 먼지 및 이물질의 침투로부터 케이블을 보호합니다.
이제 RELICON 앱을 사용하면 언제 어디서나 애플리케이션에 적합한 캐스트 레진 조인트 솔루션을 더욱 쉽게 찾을 수 있습니다. 이제 iOS와 Android에서 무료로 사용할 수 있습니다. 자세한 내용은 여기에서 확인하세요.
제품 개요
RELICON 케이블 조인트는 종방향 및 횡방향 방수가 가능합니다. 이 세트는 직선형 i-Line 조인트, Y-Line 및 T-Line 분기 조인트 또는 PA 병렬 분기 조인트 등 다양한 크기로 제공됩니다. 지하, 수중 또는 설치 덕트에서 케이블 조인트에 사용할 수 있으며, 예를 들어 건물과 주전원 공급을 연결하는 데 사용할 수 있습니다.
RELICON cable joints는 환경 영향에 강하고 무독성입니다. 헬러만타이툰은 폴리우레탄 및 에폭시 기반 수지 (예. PUR 33 캐스트 레진)를 제품군으로 제공합니다. 이러한 제품은 저전압 시스템의 대부분의 케이블 조인팅 요구 사항에 적합합니다.
SF기술의 주형 수지 가공은 고품질이고 안전하며 신뢰할 수 있습니다.
Our optimised "Safe Filling" (SF) system ensures that, the installer is protected from coming into contact with the cast resin components whilst they are mixed and the joint sleeve is filled. This means that working with RELICON resin cable joint kits is always a safe, clean and efficient process.
The transparent cast resin bag is connected to the moulding sleeve by means of a filling nozzle and an adapter so that the cast resin mixture can be poured easily. The excellent flow properties of our cast resins make pouring simple and the transparent material used for the cable sleeve guarantees optimum visual control of the filling process at all times.
A ring in the cast resin pouch makes it easy to position and connect the special SF filling nozzle. After it is securely attached to the mixture bag with an adapter ring, the nozzle can be inserted securely into the opening of the upper joint Shell.
1단계 : 알루미늄 안감의 백에서 투명한 2개의 챔버 파우치를 분리합니다.
2단계 : 레진과 경화제 성분 사이의 콜드 씰을 꼭꼭 눌러서 엽니다.
3단계 : 두 가지 구성 요소를 완전히 혼합합니다.
4단계: 특허받은 색상 변화는 성분이 균일하게 혼합되었음을 나타냅니다.
5단계: 노즐을 어댑터 링에 단단히 누릅니다.
6단계: 노즐이 쉘 상단에 단단히 고정되어 기포 없이 캐스트 레진을 주입할 수 있습니다.
케이블 조인트 애플리케이션에 적합한 제품
저전압 직선 조인트
RELICON i-Line 직선형 조인트는 저전압 전기 네트워크의 케이블 조인트를 위해 제작되었습니다. i-Line 주조 수지 조인트는 PVC, XLPE, PE, EPR 및 유틸리티 케이블로 만들어진 폴리머 케이블 및 전선의 조인트에 적합합니다.
적용 분야: 산업용 건물의 케이블 조인팅, 지상, 실외 및 수중 전원 공급 장치.
저전압 분기 조인트
RELICON T-Line 및 Y-Line 분기 조인트는 저전압 전기 네트워크의 케이블 조인트에 적합합니다. 이 케이블 조인트 키트는 PVC, XLPE, PE, EPR 및 유틸리티 케이블로 제작된 폴리머 케이블 및 전선에 사용할 수 있습니다.
적용 분야: 산업용 건물의 연결, 지상, 실외 및 수중의 전원 공급 장치.
병렬 분기 조인트 PA
PA-11 58/230, PA-12 75/300, PA-13 95/420은 범용 직선형 및 분기 케이블 조인트입니다. Reliflex 캐스트 레진(비라벨) 또는 PUR 33 캐스트 레진으로 충전할 수 있습니다. 커넥터에 따라 단일 및 이중 분기에 사용할 수 있습니다. 이 제품은 PVC, XLPE, PE, EPR 및 유틸리티 케이블로 제작된 폴리머 케이블 및 전선의 조인팅에 적합합니다.
적용 분야: 저전압 전기 네트워크, 신호 및 통신 케이블, 실외 조명용 전원 공급 라인 및 케이블 수리용, 지하, 수중, 실외, 실내 및 배선 덕트용.
병렬 분기 조인트 하우징 연결 PAH
PAH-1 120/290, PAH-2 130/300, PAH-3 135/360, PAH-4 140/420은 범용 직선형 및 분기 케이블 조인트입니다. PAH-2, PAH-3 및 PAH-4는 Reliflex 캐스트 레진(비라벨) 또는 PUR 33 캐스트 레진으로 충전할 수도 있습니다. 폴리머 케이블 및 PVC, XLPE, PE, EPR 및 유틸리티 케이블로 제작된 전선에 상용 분기 클램핑 링이 있는 단일 분기 조인트로 적용할 수 있습니다.
적용 분야: 건물 연결용 저전압 전기 네트워크 분기 조인트; 지하, 수중, 실외, 실내.
이상적인 RELICON 솔루션을 찾아보세요.
RELICON 솔루션 파인더를 사용하여 4단계의 간단한 단계로 용도에 적합한 캐스트 레진 조인트를 찾아보세요. iOS 및 안드로이드용 앱은 다양한 이점을 제공합니다.
- 몇 초 안에 솔루션 찾기
- 전체 포트폴리오를 한 번에 확인
- 선호하는 제품 공유
- 영업팀과 연락하기
지금 자세히 알아보고 여기에서 무료로 다운로드하세요.
저전압 및 중전압 네트워크에서 신뢰할 수 있는 케이블 조인트를 위한 RELICON 주조 수지 전문성
2성분 폴리우레탄 캐스트 수지 RELICON PUR 33 (저전압)
RELICON PUR 33 주조 수지는 저전압 전기 네트워크에서 케이블 연결부의 전기 절연 및 기계적 보호를 위해 설계되었습니다. 또한 고압 케이블 조인팅 시나리오에서 기계적 및 습기 보호용으로도 적합합니다.
적용 분야: 실내 및 실외용.
RELICON 주조 수지 조인트는 극한의 조건에서도 케이블 연결을 안정적으로 보호합니다. 이 비디오에서 자세히 알아보세요.
추가 단열 옵션: 젤
헬러만타이툰은 저전압 범위에서 전기 절연 및 습기 보호를 위한 다른 많은 솔루션을 제공합니다. 한 가지 예로 투명하고 내염성이며 탈착 가능한 2액형 겔 RELICON KH 67이 있습니다. 2액형 겔 RELICON KH 100도 비슷한 특성을 가지며 표준 카트리지 건으로 쉽게 도포할 수 있습니다.
젤과 젤 조인트에 대한 자세한 정보는 별도의 페이지에서 확인할 수 있습니다.
FAQ - 자주 묻는 질문
캐스트 레진이 투명 백에 포장된 이유는 무엇인가요?
캐스트 레진과 경화제는 투명한 2 챔버 백에 들어 있습니다. 백을 반죽하면 내부 이음새가 끊어지고 두 성분이 섞일 수 있습니다. 혼합하는 동안 덩어리의 색이 변합니다. 투명한 백을 사용하면 덩어리가 균일하게 혼합되었는지 확인할 수 있습니다.
통합 충전 깔때기의 장점은 무엇인가요?
통합 충진 깔때기의 장점은 주조 수지와 접촉하지 않고도 조인트 쉘을 안전하고 깨끗하게 충진할 수 있다는 것입니다.
"기계적 보호"란 무엇을 의미하나요?
기계적 보호는 충격(굴착 작업으로 인한), 움직임, 마모, 인장력, 교통 진동(건설 작업자의 표준 이하 작업, 차량 이동으로 인한 설치 흔들림), 진동 및 압력(예: 케이블의 흙 덩어리, 물 또는 무게로 인한)과 같은 물리적 영향으로부터 케이블을 보호하기 위한 것입니다.
기계적 보호는 종종 열 스트레스에 대한 보호 기능도 제공합니다.
헬러만타이툰 주조 레진 조인트는 어떤 표준을 충족합니까?
헬러만타이툰 주조 수지 조인트는 DIN VDE 0278-393에 해당하는 EN 50393에 따라 테스트됩니다. EN 50393에는 다음과 같은 테스트 절차가 포함됩니다.
1. 공기 중 교류 전압 테스트(4Kv 1분간)
2. 공기 중 절연 저항 테스트
3. 주변 온도에서의 충격 저항
4. 수심 1m에서 교류 전압 테스트(4Kv 1분간)
5. 수심 1m에서 절연 저항 테스트
6. 공기 중 부하 사이클 테스트(63 사이클 x 8시간 = 504시간)
7. 수중에서 부하 사이클 테스트(수심 1m에서 63 사이클 x 8시간 = 504시간)
8. 수심 1m에서 교류 전압 테스트(4Kv 1분간)
9. 수심 1m에서 절연 저항 테스트
10. 시험
IP68 보호 등급은 무엇을 의미하나요?
보호 등급은 IP("International Protection")라는 문자와 보호 등급을 나타내는 두 개의 숫자로 구성된 약어 코드로 표시됩니다. 첫 번째 숫자는 이물질과 먼지의 접촉 및 침투에 대한 보호 등급을 나타내고, 두 번째 숫자는 물의 침투에 대한 보호 등급을 나타냅니다. 당사의 주조 수지는 보호 등급이 IP68이며, 이는 다음을 의미합니다:
6 = 먼지 침투 및 물리적 접촉으로부터 보호
8 = 영구 침수로부터 보호
헬러만타이툰 주조 수지 슬리브는 설계상 보호 등급 IP68의 요건과 EN 50393의 더 높은 요건을 자동으로 충족합니다. 따라서 별도의 테스트가 필요하지 않으므로 IP68 보호 등급을 게시하지 않습니다.
캐스트 레진은 유해 물질이며 피부에 닿으면 어떻게 되나요?
모든 헬러만타이툰 캐스트 레진은 SVHC 프리 라벨이 부착되어 있습니다. 이는 캐스트 레진에 유해 물질이 포함되어 있지 않으며 가공이 가능하다는 것을 의미합니다. 그러나 피부 접촉의 위험을 줄이기 위해 보호 장갑을 제공합니다. 전체 혼합 및 충전 과정에서 장갑을 착용하는 것이 좋습니다. 그럼에도 불구하고 캐스트 레진과 접촉한 경우, 해당 부위를 흐르는 물에 씻거나 Reliclean 천을 사용하세요.
캐스트 레진은 어떻게 보관하고 폐기해야 하나요?
캐스트 레진의 보관 수명은 다양합니다. 일반적으로 +5°C ~ +40°C에서 원래 포장에 적절히 보관할 경우 다음과 같은 보관 시간이 적용됩니다:
PUR 33: 최대 48개월
두 가지 캐스트 레진 성분이 균일하게 혼합되어 반응이 완료되면 경화된 캐스트 레진은 환경에 무해하며 유해 폐기물이 아닙니다. 따라서 오래된 캐스트 레진 조인트와 경화된 캐스트 레진 잔여물은 일반 생활 쓰레기로 버릴 수 있습니다. 캐스트 레진은 폐기하기 전에 포장 지침에 따라 처리하고 경화시켜야 한다는 점에 유의하세요. 다량의 경우 지역마다 다르게 규정되어 있으므로 사전에 해당 폐기 업체에 문의하여 적절한 폐기 방법을 확인하시기 바랍니다.
캐스트 레진은 어떤 용도로 사용되나요?
영하의 온도: 혼합하기 전에 레진을 최소 10°C 이상으로 예열하면 저온에서도 캐스트 레진을 사용할 수 있습니다. 온도가 높을수록 경화 시간이 빨라집니다.
물속에서: 캐스트 레진은 물속에 부을 수 없습니다. 그러나 캐스트 레진은 물속에서도 거품이 생기지 않고 조인트를 채운 직후 경화됩니다. 따라서 캐스트 레진이 아직 완전히 경화되지 않은 경우에도 충전 직후에 캐스트 레진 조인트를 물속에 넣을 수 있습니다. 당사의 캐스트 레진은 소수성이므로 특히 이러한 적용 요건에 적합합니다.
