용도에 맞는 열수축 튜브 및 열수축 분기관!

다양한 요구 사항에 가장 적합한 열 수축 튜브!

귀사의 요구 사항을 가장 잘 충족시키는 열 수축 튜브를 찾고 있습니까?

우리의 성공을 도와주는 주요 요소는 열 수축 튜브의 독특하고 특별한 특성입니다. 예를 들어, 소재 선택에서부터 시작하여 민감한 항공 우주 산업 또는 철도 운송 분야에서 사용되는 요구 사항은 열수축 튜브의 자가 소화 기능에 중점을두고 있습니다.

열수축 배관이 수축할 수 있는 정확한 크기를 나타내는 수축 비율은 제조 열수축 튜브에 할로겐 재료를 분사하는 것만큼 중요할 수 있습니다.

열수축 튜브란?

열수축이란 전기나 가스 열풍기(heat gun)와 같은 공구를 사용하여 플라스틱 튜브를 축소하거나 원래 크기로 모양을 낮추기 위해 열을 가하는 과정을 뜻합니다. 열수축 튜브의 수축 전, 후의 치수들은 뚜렷하게 구별됩니다. 열 수축 튜브는 열, 화학 물질, 물로부터 케이블을 보호하고 절연하기 위하여 산업 및 분야에서 사용됩니다.

이 영상에서 열수축 튜브를 얼마나 쉽게 사용할 수 있는지 확인해 보십시오.

영상 속 제품

열 수축 튜빙의 모든 단일 부품은 공구의 절연 손잡이와 같은 일괄 생산에서부터 이미 배치된 지하 케이블을 유지 보수하기 위한 열 수축 튜빙 슬리브에 이르기까지 최고 정확도의 작업 영역과 일치해야합니다. 해당 특수 열 수축 튜브 (열수축 케이블 수리용 슬리브)를 사용하지 않고도 자원 및 비용 측면에서 수리하는 데 극도로 많은 비용이 듭니다.

HellermannTyton은 접착제로 감긴 열 수축 튜브에서 식별 가능한 요소를 절연 케이블에서 볼 수있는 투명한 열 수축 튜빙에 이르기까지 최고 수준의 국제 표준을 충족하는 포괄적인 열 수축 튜빙 제품을 제공합니다.

HellermannTyton은 제조업에 종사하는 작업자 및 의사 결정자에게 자신의 전문 영역에 맞게 만들어진 해결책을 제공합니다.

열수축 튜빙: 케이블 리페어 슬리브 RMS

RMS 는 케이블 수리 및 접합 시 사용되는 열 수축 랩 슬리브입니다. 랩 슬리브는 노동력을 절약하고 영구적인 케이블 수리 및 실링 시스템입니다. 슬리브는 케이블 주위를 감싸고 레일 및 채널 클로저를 사용하여 제 위치에 고정됩니다.

케이블 수리용 슬리브인 RMS는 수축 튜브를 사용하기가 어렵거나 길이가 긴 케이블 및 매립 케이블 수리에 특히 유용합니다.

토치로 가열하면 슬리브가 수축되고 접착제 내부 코팅이 녹아 수분 차단, 절연 및 조임식 수리가 이루어집니다.
슬리브는 뛰어난 부식 보호, 마모 및 날씨 저항을 제공하여 LV케이블 조인트 외부 보호에도 이상적입니다. 최대 축소 비율은 6가지로 제한됩니다. 각 크기는 다양한 케이블 크기를 포함합니다. RMS는 다양한 표준 길이로 사용할 수 있습니다. 다른 길이는 공장 요청 시 주문할 수 있습니다.

다양한 열수축 제품을 경험해보십시오!

열수축 튜브는 돌출된 플라스틱 튜브이며, 이 튜브는 팽창되어 가열되면 다시 사출된 크기로 수축됩니다.
열수축은 전기 절연 케이블과 와이어에 사용되어 기계적 및 화학적 보호 기능도 제공합니다.

HellermannTyton은 고성능 고정, 연결, 라우팅, 보호 및 다양한 시장에 대한 솔루션을 제공할 수 있습니다. 고객을 위해 우리는 업계의 요구 사항을 충족시키는 시장 솔루션을 개발합니다.

어떤 업종이든 애플리케이션 요구 사항을 해결, 설치 및 구성요소 비용절감, 최종 제품의 품질을 향상시킬 수 있습니다.

열수축 튜브

열수축 튜브를 통해 전기 절연 및 기계적 보호가 가능하며 얇은 튜브, 중간 및 두꺼운 튜브, 비적착 또는 접착식 라이너가 있는 제품 등 다양합니다. 열수축 튜브는 Polyolefin (POX), Elastomer (PES), Fluoropolymer (FPM), Polyvinylidenefluoride(PVDF), Polytetrafluorethylene (PTFE) 등으로 제작됩니다. 여러 적용상황에 맞게 2:1부터 6:1까지 다양한 축소 비율로 사용할 수 있습니다.

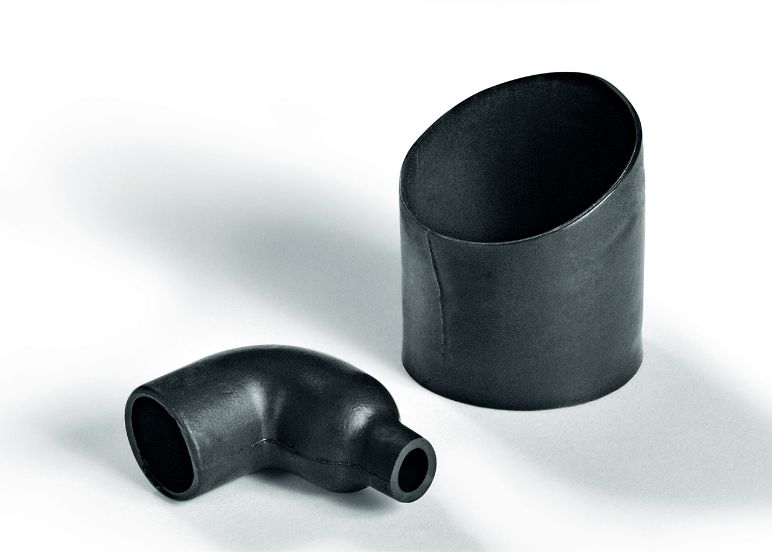

열수축 분기관

열수축 몰드 형태, 엔드 캡 및 브레이크 아웃, 안감 및 접착 라이닝, 2way에서 6way까지 아웃렛 형태. 90° 및 45° 앵글 부츠, 트랜지션, Y- 아웃렛, VG- 스타일 셰이프. 저전압 어플리케이션을위한 엔드 캡 및 브레이크 아웃, 2 가지 에폭시 접착제 및 핫멜트 접착 테이프.

비수축 튜브

절연 튜브 및 슬리브는 Chloroprene (CR), Polyvinylchloride (PVC), Polyolefin (PO), Polytetrafluoroethylene (PTFE) 또는 Silicone (SI)로 만들어지며, 고무 및 플라스틱 슬리비는 Hellerine 윤활유처리가 되어 있습니다.

HellermannTyton은 다양한 소재, 색상, 크기, 두께 및 수축률의 고품질 열수축 제품을 통해 모든 적용 분야에 적합한 제품을 제공합니다!

ShrinKit 321, 휴대용 수축 튜브

ShrinKit 321은 매력적이고 편리한 조립 키트의 열 수축 튜브 모음 5 개 제품군입니다. 이상적인 3 : 1 수축률의 제품들은 거의 모든 열수축 요건을 충족시킴으로써 다양한 크기의 튜빙 솔루션을 대체합니다. 튜브는 박스안에 사이즈, 길이, 인쇄텍스트에 의해 명확하게 구분되어 있어서 제품선택이 간단합니다.

HIS-3 수축 튜브

HIS는 편리한 디스펜서 박스 안에 있는 열 수축 튜브 제품입니다.
제품범위는 3:1의 수축률을 가진 HIS-3 및 HIS-A (접착식 튜브)로 구성됩니다. 3:1의 이상적인 수축률을 통해 이러한 제품은 거의 모든 열수축 작업을 해결하여 다양한 크기의 튜빙 솔루션을 대체합니다. 편리한 디스펜서 박스는 적절한 곳에 보관이 가능하며 포장 오픈 후에도 튜브에 먼지가 남아 있지 않습니다.

접착식 열수축 분기관

케이블 하네스용 열수축 몰딩된 T 형 Helashrink 1202-1-G

접착식 열수축 분기관 은 매우 정밀한 피팅이 가능하며, 견고한 연결부와 우수한 부식방지 기능을 제공합니다.

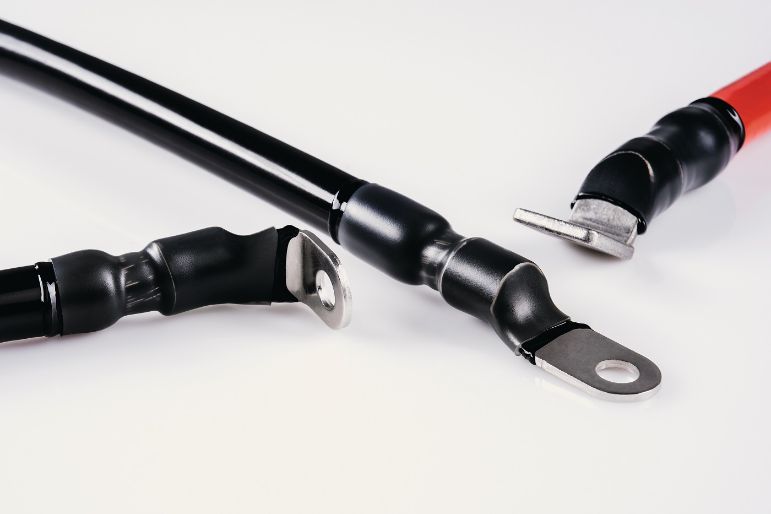

열수축 튜브 MA47

중간두께, 4:1의 수축률을 가진 접착식 열수축 튜브 MA47은 전압 케이블 조인트 및 단자에 대한 확실한 절연 및 습기 보호 기능을 제공합니다.

열수축 튜브 TREDUX

얇은두께의 TREDUX 열수축 튜브는 3:1의 수축률로 전력 인버터에서 케이블의 신뢰성있는 전기 절연 및 기계적 보호를 보장합니다.

열수축 분기관 Helashrink Series 1100

직각으로 만들어진 열수축 형태의 Helashrink Series 1100 은 원형 커넥터가있는 커넥터 케이블 연결에 대해 변형 방지 및 기계적 보호 기능을 제공합니다.

열수축 튜브 TF24

투명한 열수축 튜브 TF24는 기계적 및 화학적 영향으로부터 보호하며 식별 솔루션에 종종 사용됩니다.

열수축 튜브 TF21

인쇄 가능한 얇은 두께의 TF21 열수축 튜브는 케이블 마킹에 사용됩니다.
예를 들어 전원 케이블의 위상을 표시합니다.

열수축 튜브 TR27

얇은 두께의 TR27 열수축 튜브는 할로겐이 없으며 자체 소화되므로 터널에 설치하기에 매우 적합합니다.

열수축 튜브 HFT-A

HFT-A 열수축 튜브는 부품의 전기적 및 기계적 보호에 사용되며 색상 식별에 사용될 수 있습니다.

HEK 열 수축 엔드 캡

HEK End Caps는 보관 및 운송 중에 케이블 끝 부분을 실링하는 데 사용됩니다.

접착 라이닝은 우수한 실링 환경을 제공합니다.

올바른 열수축 튜브를 선택할 때 다음 사항들을 고려하는 것이 중요합니다:

열수축 튜브의 두께:
재질 두께는 완전 수축 후 mm 단위로 표시됩니다. "공칭"은 허용 오차가없는 치수를 의미합니다.
일반적으로 열 수축 튜브의 두께가 얇은지, 중간인지, 두꺼운지를 구분할 수 있습니다.
열수축 튜브는 접착식 라이너와 함께 사용할 수도 있습니다. 이 제품들은 듀얼튜브라고도합니다.

열수축 튜브의 직경:
2:1의 수축률을 가진 얇은 두께 튜브 (표준 튜브)의 경우 직경은 일반적으로 크기가 25.4mm 즉, 1 인치입니다.

수축률:
사용된 복합 재료 및 두께에 따라 열수축 튜브는 다른 정도로 압축 될 수 있습니다.
수축률은 제품이 수축되는 비율을 나타냅니다 (수축된 직경 대비 기본 직경).
수축률은 2:1에서 6:1까지 다양합니다. 수축률이 높을수록 다양한 대상물에 적용이 가능합니다.

수축 후 종축 변화:
열수축 튜브는 지름이 줄어들지 않고 일반적으로 길이가 줄어 듭니다. 수축 후의 길이 변화는 백분율로 표시됩니다.

최소 수축온도:
열수축 튜브는 모두 같은 온도에서 수축하지는 않습니다. 제품을 구성하는 화합물의 종류와 두께에 따라 크게 달라집니다.

사용 온도:

사용 온도는 튜브 유형에 따라 다릅니다. 이것은 튜브 유형을 구성하는 화합물에 따라 다릅니다

올바른 열수축 튜브 크기를 선택할 때는 80:20 규칙을 따르는 것이 좋습니다.
최적의 결과를 얻으려면 열수축 튜브가 공급 된 직경의 20 % 이상 80 % 이하로 축소되어야합니다.

열수축 튜브에 대한 개요 자료에서 모든 케이블 직경에 대해 권장되는 열수축 튜브 크기를 확인할 수 있습니다.

물론 80:20 규칙이 고려되어 있습니다.

열수축 튜브는 일반적으로 케이블 하네스 어셈블리에 사용됩니다. 열수축 튜브는 절연, 케이블 식별용으로 사용되며, 미적인 이유 외에도 기계적 보호도 적용됩니다.

올바른 열수축 튜브 찾기: 열수축 튜브 선택 가이드.

다양한 열수축 제품이 있기 때문에 때로는 고객의 요구에 가장 적합한 제품을 선택하기가 어려울 수 있습니다.
따라서 HellermannTyton은 고객이 찾고있는 제품에 바로 부합하는 열수축 튜브에 대해 매우 실용적인 선택 디스크를 설계했습니다. 열수축 튜브 선택 가이드를 오늘 주문하고 해결책을 신속히 찾아보십시오!

선택 디스크는 튜브의 중요한 특성을 한 눈에 보여 주며 특정 요구 사항에 적합한 솔루션을 신속하게 찾을 수 있습니다.

열수축 튜브 선택 디스크는 필요한 개요를 제공하고 다양한 제품을 탐색하는데 도움을줍니다.
심볼들은 열수축 튜브가 찾고있는 특성을 가지고 있음을 나타냅니다.

색상 코드를 사용하면 관련 속성에 집중할 수 있습니다.
열수축 튜브 선택 디스크의 뒷면에는 다양한 열수축 튜브 크기 및 가이드의 개요가 표시됩니다
올바른 열수축 튜브 크기를 선택하십시오.

올바른 열수축 튜브 선택에 있어서 유용한 툴

열수축 튜브 사이즈 계산기

당신의 특수한 용도에 맞게 튜브를 수축 시키십시오.
단순히 데이터를 입력하면 계산기가 80:20 규칙에 따라 피팅 크기를 표시합니다.

힌트 : 열수축 계산기는 선택된 열수축 튜브가 실제로 용도에 적합한지 여부도 확인합니다. 그 후 열수축 튜브는 당사의 제품 검색을 사용하여 선택할 수 있습니다.

웹사이트 https://www.hellermanntyton.com/kr/calculators/heatshrinkcalculator

두께 계산기

열수축 튜브가 수축되면 두께와 직경이 변경됩니다. 이 계산기는 주어진 직경에 대한 이론적 두께를 나타냅니다.
https://www.hellermanntyton.com/kr/calculators/wallthicknesscalculator

자주하는 질문

열수축 튜브 사용 Tip!

참고 1: 수축 튜브의 경우 튜브 중간 부분에서 수축 과정을 시작한 다음 점진적으로 한쪽 끝으로 이동하여 가운데에서 다시 반대쪽 끝까지 진행하는 것이 좋습니다. 따라서 공기가 튜브 아래에 갇히지 않도록하십시오.

참고 2: 열수축 튜브는 또한 세로 방향으로도 수축됩니다. 튜브를 절단할 때 이 점을 고려해야 합니다.

참고 3: 끝 부분을 먼저 축소한 다음 중간 부분을 축소하여 세로 수축을 최소화 할 수 있습니다.
그러나 공기가 갇히지 않도록하고 중간 부분이 수죽되지 않도록 하십시오.
또는 튜브를 한곳에서 시작하여 가장 중요한 곳에서 끝까지 내렸다가 반대쪽 끝까지 천천히 내려서 수축시켜야 합니다.

참고 4: 적용할 물체가 금속 또는 열 전도성이 있는 경우, "차가운 부분"또는"냉기 흔적"이 없도록, 예열되었는지 확인한 후 튜브를 단단하고 부드럽게 끼워야합니다.

참고 5: 열수축 튜브를 절단하고 슬리브를 원하는 길이로 감쌀 때는 끝이 부드럽게 잘리도록 특별한 주의를 기울여야합니다. 절단 및 가장자리가 불규칙하면 수축 시 열수축 튜브 및 슬리브가 분리될 수 있습니다.

참고 6: 튜브 크기를 선택할 때 80% / 20% 규칙을 고려하는 것이 중요합니다. 즉, 최소 20%의 수축과 최대 80%의 수축을 허용하도록 튜브 크기를 선택해야합니다. 제품 카탈로그에서 내용을 확인하십시오.

참고 7: 수축하는 동안 작업장의 통풍이 잘되는지 항상 확인해야합니다.

접착제 열수축 튜브는 무엇인가요?

접착제 형 열수축 튜브(Adhesive-lined tubing)는 이중벽관 (dual-wall tubing)으로도 알려져 있습니다. 이는 외부 자켓 (Polyolefin)과 내부의 접착제 층으로 결합되어 있기 때문입니다. 튜브를 가열하면 내부의 접착제 벽이 녹아 흐릅니다. 이 과정은 와이어, 케이블, 커넥터를 단단하게 고정할 수 있는 접착층을 만들어 줍니다. 접착제가 함유된 열 수축 튜뷰는 높은 기계적 강도와 부식 방지가 필요한 환경에서 사용하기에 이상적입니다.

열수축 튜브 전문가인 Barry와 Mark의 시연 영상을 확인해 보십시오.

영상 속 제품

TREDUX-MA47-40/12 323-50400

왜 투명한 열 수축 튜브를 사용하나요?

많은 케이블은 색상으로 구분되거나 식별 표시가 되어 있습니다. 예를 들어 공항, 병원과 같은 공공 건물이나 철도 차량, 선박, 비행기 등의 운송수단과 터널도 마찬가지 입니다. 투명 열수축 튜브는 케이블 자켓을 절연하면서 식별 표시를 눈에 띄게 유지하는데 사용됩니다.

이 영상에서 투명 열수축 튜브에 대해 자세히 알아보십시오.

영상 속 제품

TF34-1.5/0.5 333-30153
