Клещи за свински опашки: Оптимално стягане и равно отрязване на кабелни връзки

Клещи за свински опашки – надеждни, удобни, за дългосрочна употреба

Автоматично обединяване с Autotool CPK хибрид

Клещите за свински опашки не са еднакви - и то с основателна причина. Докато някои инструменти за обработка на кабелни връзки са подходящи за труднодостъпни зони, други клещи за кабелни връзки трябва да функционират без електричество при мобилна употреба. Съществуват и изискванията за издръжливост и ефективност при съвременното серийно производство, които трябва да се вземат предвид при избор на инструмент. Клещите за кабелни връзки трябва винаги да бъдат надеждни и удобни, дори и при продължителна употреба.

Ето защо, HellermannTyton предлага широка гама от инструменти за нанасяне и обработка на кабелни връзки, включително ръчни и пневматични клещи за свински опашки – тип пистолет, както и уникални автоматични системи за обединяване на кабели.



Пистолетът за кабелни връзки е идеалното решение за оптимално стягане и равно отрязване на кабелни връзки, директно до главата на кабелната връзка. Те елиминират острите ръбове, които конвенционалните клещи оставят след себе си. Пистолетът за кабелни връзки спомага за ускоряване на процесите на обединяване и професионално стягане на стяжките, изработени от различни материали и размери.

Вижте това видео, за да разберете как може да отрежете кабелни връзки, напълно безопасно и без остри ръбове, с помощта на професионални клещи за свински опашки. Представените клещи EVO7i са едни от най-леките, но здрави ръчни инструменти, подходящи за промишлена обработка на кабелни връзки:

Автоматични клещи за кабелни връзки



Autotool CPK хибрид: напълно автоматична, бърза и надеждна система за обединяване на кабели

Инструментът за обединяване на кабели, с електрическо задвижване, Autotool CPK хибрид е лидер по отношение на надеждността на процеса и автоматизацията. Работи напълно автоматично и значително ускорява процесите на групиране на кабели. Свързването, премахването, стягането и отрязането са лесни, и се извършват с натискането само на един бутон, с постоянно качество. Това позволява работните процеси да се извършват по-бързо и по-ефективно.

Autotool CPK хибрид: с кабела Power пакет или кабел с CAS батерия

В зависимост от приложението CPK хибридът може или да се използва с кабела Power пакет или кабел с CAS батерия, която може да бъде интегрирана в дръжката. Перфектно, когато най-близкият електрически контакт е по-далеч, например в слънчевите паркове.

Този автоматичен пистолет за кабелна връзка е в състояние да се изправи – така че лесно можете да го поставите върху работната скамейка. Сноп, резба, обтягане и рязане се извършват с едно натискане на бутон – с постоянно качество. Този автоматичен инструмент за групиране прави възможна по-бърза и по-ефективна обработка.

Интересувате се от това CPK хибридът да бъде представен на живо, въз основа на конкретното ви приложение? Заявете безплатното си демо на място тук.

напълно автоматична, бърза и надеждна система за групиран на кабели: Autotool CPK хибрид

Предимствата за вас:

  • Време за цикъл: до 0,65 секунди на настройка в зависимост от качеството и силата
  • Диаметри на снопа до 20 mm
  • Включва софтуер "HT Data Management" за пълна документация на всяка обработена кабелна връзка
  • Специални софтуерни функции, напр. дефиниране на диаметър на снопа, независимо от размера на снопа
  • Софтуерни настройки, контролируеми чрез дисплей или компютър
  • Обработка на ленти от 50 броя кабелни връзки или макари от 3500 броя кабелни връзки



Захранване чрез:

  • CPK CAS Батерия 18V – до 8000 връзки с един заряд на батерията, само приблизително 30 минути време за зареждане на батерията
  • Захранващ пакет CPK – вход: 100-240 V AC, 50/60 Hz; изход: 25.2 V DC макс.
  • Захранващ пакет CPK с контролна кутия за интегриране в автоматични производствени системи – вход: 100-240 V AC, 50/60 Hz; изход: 25.2 V DC макс.



Подходящи аксесоари:


Обучително видео:



Бързо и безотпадно свързване на кабели с ATS flex

Бързо и безотпадно свързване на кабели с ATS flex

ATS flex е автоматизирана и надеждна система за свързване на кабели, която свързва без отпадъци, така че времето и разходите за изхвърляне са елиминирани. Правилният размер на челюстите и скоростта се настройват автоматично по време на пускането в експлоатация, което води до по-добро качество на процеса благодарение на оптимизирания процес на пакетиране – патентован!

Завъртане, вдяване, опъване и отрязване с натискането на един бутон и с постоянно качество. Интегрирана е функция за откриване на затваряне на челюстта: Затварянето на кабелните връзки се проверява чрез заключване с клещи с помощта на сензор. Възможни са връзки с диаметър до 100 mm: включени са три бързосменяеми размера на челюстите с диаметри 30 mm, 50 mm и 80 mm, предлага се допълнителен размер на челюстите 100 mm – идеално пригоден за мащабно производство. Комуникация чрез интерфейс: Нашата нова електроника се базира на общия индустриален стандарт – много лесна за интегриране във вашия автоматизиран процес.
Налични са различни цветове на склад.

Вашите предимства:

  • Бърз и надежден автоматичен процес на свързване благодарение на автоматичното калибриране на челюстите и интегрираното разпознаване на затварянето на челюстите
  • Връзки с диаметър до 100 mm
  • Свързване без отпадъци
  • Комуникация чрез интерфейс
  • Автоматизиран контрол на процеса или контрол на производствения процес
  • Възможна е комбинация от два цвята за уплътняване на главата и връзката

Ръчни клещи за свински опашки

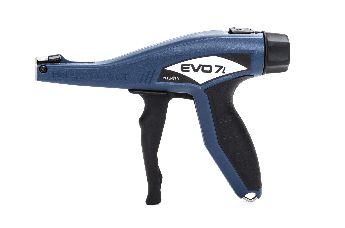

За пластмасови кабелни връзки: EVO7i и EVO9i - прецизно, надеждно стягане и отрязване

С продуктовата линия клещи за свински опашки EVO, HellermannTyton ви предлага най-ергономичните и издръжливи инструменти за ръчно нанасяне за кабелни връзки на пазара. Комфортът и функционалността се съчетават, за да осигурят висококачествени и повтарящи се резултати за стягане на кабелни връзки, при голямо разнообразие от настройки за опън.

Технологията в инструментите за свински опашки EVO7i и EVO9i значително намалява силата, необходима за стягане и отрязване на кабелните връзки. Клещите за кабелни връзки – тип пистолет от серия EVO се отличават с функция за бързо регулиране на обхвата на настройките на опън.

                                                                                                   Предимствата за вас:

За пластмасови кабелни връзки: EVO7i и EVO9i - прецизно, надеждно стягане и отрязване
  • Ергономична, анти-плъзгаща се дръжка за удобен, сигурен захват
  • Различни ширини на захващане за оптимален комфорт: EVO7i и EVO9i (90 mm), EVO7iSP, EVO9iSP (80 mm) и EVO9iHT
  • TLC (Tension/Lock/Cut) технология за бързо, прецизно свързване и отрязване с минимални усилия
  • Много ниска поддръжка, благодарение на изключителната издръжливост
  • Лесно регулиране на стягането с помощта на въртящо се копче
  • Безопасно отрязване на кабелната връзка директно върху главата
  • Практически без откат
  • Ширина на кабелната връзка: EVO7i до 4.8 mm; EVO9i до 13.5 mm
  • Тесен накрайник за монтаж в тесни пространства
  • Индивидуално регулируеми и калибрирани настройки на сила на опън


Захранва се с батерии и е преносим: пистолет за свински опашки ProCut за работа в ограничени пространства

Захранва се с батерии и е преносим: пистолет за свински опашки ProCut за работа в ограничени пространства

Пистолетът за свински опашки ProCut съчетава предимствата на ръчните и електрическите инструменти, предлагайки гъвкавост и спестяване на време и намалявайки натоварването на работниците. Това е първият ръчен инструмент с акумулаторно захранване на HellermannTyton. Пистолетът за свински опашки ProCut опъва и реже свински опашки от Т50 до Т250. Той е идеален за използване в ограничени пространства, тъй като не само се управлява безжично, но и има два спусъка: електронен спусък с едно докосване и втори спусък, монтиран отзад.

Други ключови характеристики са:

  • 16 настройки на опъването за прецизни резултати
  • Автоматично калибриране след всеки цикъл за постоянна производителност
  • Ергономична дръжка с мек захват и спусък с ниска мощност за намаляване на натоварването на ръцете
  • По-големи свински опашкис ширина до 13,5 мм, които могат да се закрепят на горна кука с балансьор

Захранван от сменяема CAS батерия, разработена в партньорство с Metabo, този пистолет за свински опашки осигурява до 2000 среза с едно зареждане, като гарантира дълготрайна ефективност и надеждност. Бързозареждащите се литиево-йонни батерии са съвместими с над 400 машини от клас 18 V, включително хибрида CPK.

За метални кабелни връзки: MK9SST, ширина на кабелната връзка до 16 mm

За метални кабелни връзки: MK9SST, ширина на кабелната връзка до 16 mm

Със своя лек, ергономичен дизайн, клещите за свински опашки – тип пистолет MK9SST  са идеален инструмент за нанасяне на кабелни връзки от неръждаема стомана от серия MBT. Въпреки че се използват за обработка на кабелни връзки от неръждаема стомана, клещите MK9SST позволяват на оператора да работи без умора.

За по-лесна употреба, опъването е напълно регулируемо чрез бърз контрол на две нива с допълнителна фина настройка. Тази функция означава, че лесно се избягват повреди на групираните материали. Кабелните връзки се отрязват автоматично на едно ниво с главата, когато се достигне предварително зададеното ниво на опън.





EVO KR: Бързо, регулируемо и консистентно приложение на устойчивите на вибрация връзки от серия KR

EVO KR: Бързо, регулируемо и консистентно приложение на устойчивите на вибрация връзки от серия KR

С ергономичния си дизайн пистолетът за кабелни връзки EVO KR позволява прилагане без усилия на устойчиви на вибрация кабелни връзки KR, като така намалява умората за оператора. Инструментът, който е произведен в Германия, включва всички предимства на обработката от нашата доказана гама инструменти за кабелни връзки EVO и има много други функции:

  • Работа с една ръка: обтягане, обезопасяване, заключване и срязване на връзките само на два етапа и само с една ръка
  • Странично вкарване: прави по-лесно и по-бързо вкарването на връзките и се базира на надеждния дизайн на EVO инструментите
  • Регулиране на обтягането: кабелната връзка може да се затегне според специфичните изисквания за затягане
  • Калибриране: посочените сили на затягане могат да се настроят предварително в инструмента – затягането винаги ще е консистентно и кабелите не могат да се повредят
  • Дизайн от серията EVO: Издръжливият и олекотен корпус гарантира още повече надеждност – той издържа на химикали и тестове с изпускане в най-тежки среди



Пневматични клещи за свински опашки

MK3PNSP2: бърз, надежден инструмент за обработка с ниска поддръжка

Клещите за кабелни връзки MK3PNSP2 се управляват пневматично. Характеризират се с високата си скорост на свързване и често се използват в мащабно серийно производство, на поточни линии или при кабелни инсталации.

Обработката на кабелни връзки е изключително лесна с този пистолет за свински опашки: Едно натискане на бутона и стяжката се стяга и автоматично като се отрязва равно - на едно ниво с главата. Гладко изрязаният ръб предотвратява наранявания.

Изрязаният край на кабелната връзка се изхвърля автоматично, за да се елиминират прекъсвания на процеса.



бърз, надежден инструмент за приложение с ниска поддръжка: MK3PNSP2

Предимствата за вас:

  • Изключително здрав метален корпус
  • За употреба с кабелни връзки с ширина до 4.8 mm
  • Безпроблемно регулиране на напрежението
  • Висока скорост на свързване
  • Отрязване в дълбочина

Резец на кабелни връзки – за безопасно отстраняване на кабелни връзки

Резецът за кабелни връзки EVO се използва за безопасното премахване на пластмасови кабелни връзки. Докато други инструменти за отстраняване на кабелни връзки, като клещи със страничен резец, рискуват да повредят обвивките на кабелите, с EVO резецът, изолацията на проводника остава непокътната.



Резецът за кабелни връзки EVO е изключително подходящ за мащабни индустриални приложения в областта на обединяването и групиране на кабели.

EVO cut: инструмент за отстраняване на кабелни връзки

Изработен от лек, ергономичен пластмасов корпус от подсилен полиамид със стъклени влакна. Ето защо е лесно да се работи само с една ръка.

Една от причините, групираните материали да останат невредими са прецизно регулираните остриета.

Въпреки това, за да се гарантира изрязване само на кабелната връзка, а не на кабелните снопове, се изисква подходящ накрайник в зависимост от ширината и дебелината на кабелната връзка.

Поради тази причина нашият резец за кабелни връзки се предлага с три различни накрайника:




EVO cut: резец за кабелни връзки EVO cut: резец за кабелни връзки


  • малък
  • среден
  • голям



Тук ще намерите размерите на накрайника, който можете да използвате за безопасно отрязване на кабелни връзки HellermannTyton:


Резец за кабелни връзки: EVO cut Резец за кабелни връзки: EVO cut


Резец за кабелни връзки: EVO cut

И трите накрайника са здраво закрепени към клещите EVO и могат лесно да бъдат сменени с помощта на проста система за натискане.

Леко натискане на бутон "Push" освобождава заключващия механизъм и предната капачка може да бъде свалена. Предната капачката може да се постави отново също толкова лесно.













Представяне на EVO cut отрязващо устройство

EVO cut  отрязващо устройство Е обучение

Искате ли да се запознаете с EVO рязането още по-добре? Тогава погледни нашето е обучение сега. Тук ще научите повече за инструмента и неговите предимства по интерактивен и ярък начин. Вижте сами, напълно безплатно и само с едно кликване.



Услуги на HellermannTyton

Autotool 2000 CPK

При необходимост, нашият вътрешен екип от разработчици може да изпълни и индивидуални изисквания на клиентите за инструменти за кабелни връзки - от най-малките клещи за кабелни връзки до автоматични системи за обединяване.

В сътрудничество с вас, можем да направим специфични корекции или да разработим изцяло нови инструменти за свързване на кабелни връзки. На място, във фабриката ни в Торнеш, Германия, техниците на HellermannTyton обработват и обслужват ръчно около 500 части за автоматичните клещи за кабелни връзки.

С инструментите за нанасяне на кабелни връзки от HellermannTyton, инсталаторите и операторите могат да разчитат на най-високо качество и ефективност.



Гамата от клещи за свински опашки е по-голяма, отколкото вероятно си представяте: Нашето портфолио включва инструменти за кабелни връзки за всякакви нужди

Автоматични клещи за свински опашки, за кабелни връзки от пластмаса:

Пневматични клещи за свински опашки, за кабелни връзки от неръждаеми стомана:

Пневматични клещи за свински опашки, за кабелни връзки от пластмаса:

Ръчни клещи за свински опашки, за кабелни връзки от пластмаса:

Ръчно клещи за свински опашки, за кабелни връзки от неръждаема стомана:

ЧЗВ – Често задавани въпроси

Какво означава TLC?

TLC лого

TLC технологията означава Tension/Lock/Cut (Стягане/Фиксиране/Изрязване) Това е решаващата разлика при клещите за кабелни връзки EVO7 и EVO9.

TLC Стягане

1. Стягане
Кабелната връзка е стегната спрямо предварително зададената сила на опън.



TLC Стягане

2. Фиксиране (заключване)
При достигане на предварително зададената сила на опън, пистолетът за свински опашки автоматично стяга кабелната връзка. Вече не е необходима ръчна сила за поддържане на напрежението на кабелната връзка.



TLC Отрязване

3. Отрязване
Всичко, което операторът трябва да направи, е леко да дръпне лоста на пистолета назад. Необходимо е много малко усилие за равно и гладко отрязване.




Ползата от технология TLC при инструментите за кабелни връзки EVO е видима веднага за всеки, който е използвал конвенционални клещи за свински опашки. Фиксирането на стегната вече връзка, преди изрязване намалява механичното натоварване върху връзката, острието и мускулите на оператора. Липсата на откат помага да се сведат до минимум повтарящите се наранявания от деформации, когато операторите нанасят ръчно хиляди кабелни връзки на работна смяна.

Къде се нуждаете от автоматични системи за групиране?

Системите за автоматично свързване на кабелни връзки като Autotool CPK хибрид и Autotool ATS flex са подходящи за употреба навсякъде, където се обработват много голям брой кабелни връзки и трябва да се гарантира постоянно качество - напр. при групиране на кабелни снопове, в автомобилната индустрия, в промишлени предприятия или в областта на опаковането.

Защо има клещи за кабелни връзки с различна ширина на захват?

Целта на екипа за разработки на HellermannTyton е да направи нашите инструменти за кабелни връзки възможно най-лесни за употреба. Ето защо, ние предлагаме клещи за кабелни връзки за ръчно нанасяне от серия EVO с по-малка ширина на захват, а EVO7SP и EVO9SP за по-малки ръце. Заглавие, текст и изображение

Как работят клещите за свински опашки – тип пистолет?

Как работят клещите за свински опашки – тип пистолет?

Клещите за свински опашки често се използват, когато кабелните връзки се нанасят в големи количества. Целта е да се улесни бързото стягане на кабелни връзки в големи количества и отрязване на излишното част от връзката плътно до нивото на главата на връзката. Клещите за кабелни връзки – тип пистолет също помагат за стягане и отрязване на кабелни връзки в труднодостъпни пространства или при неудобен ъгъл на работа, използвайки само една ръка.
