Скоба за кабелни връзки за ръбове - EdgeClip

Закрепете кабелите и тръбите към ръбовете без пробиване

Закрепете сигурно кабелите и тръбите към ръбовете – без пробиване на дупки или залепване

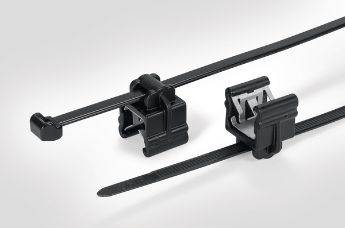

Кабелните скоби за ръбове EdgeClip са малки закрепващи държачи за кабелни връзки. Тези специални пластмасови части се използват с кабелни връзки и предлагат оптимална опора чрез вградени пружинни скоби. EdgeClip е решение за закрепване на кабели, което позволява гъвкаво прокарване на проводници, кабелни снопове, тръбопроводи и маркучи в различни индустриални приложения, включително автомобилната индустрия. Кабелните скоби за ръбове ви позволяват надеждно закрепване на кабели:

  • без пробиване
  • без заваряване на анкерни болтове
  • или ако използването на лепила не е възможно

Тези закрепващи кабелни скоби могат лесно да бъдат прикрепени към ръбовете ръчно, без необходимост от допълнителни инструменти за монтаж.

Преглед на продуктите

Как да закрепите надеждно кабелите към ръбовете на табло без винтове или лепило?

EdgeClips са идеалният избор, когато се касае за фиксиране на кабели към ръбове и краища - без инструменти и за секунди. Кратко представяне на серията EdgeClip, която между другото може да ви спести много време, можете да разгледате в това видео:



2021 г. отбелязва 20-годишнината на семейство EdgeClip

2021 г. отбелязва 20-годишнината на семейство EdgeClip



Независимо дали е соларна, автомобилна или друга индустрия: Вече 20 години клиентите от широк кръг индустрии разчитат на универсалната продуктова гама EdgeClip.

Днес практичните клипове за закрепване на ръбовете се предлагат в над 300 варианта, изработени от повече от 100 различни комбинации от материали.

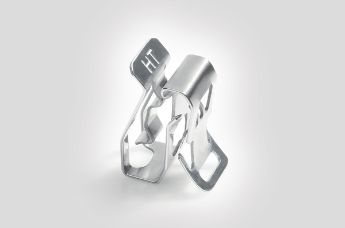

EdgeClip Mini - най-малката кабелна скоба за ръбове на пазара

Закрепващи скоби за безопасно прокарване на кабели

Инженер-дизайнерите и инсталаторите често са изправени пред следните предизвикателства:

  • Как да фиксират кабелни снопове с кабелни връзки в изключително тесни пространства?
  • Какво да направят, ако не е възможно да се пробие дупка или да се заварява при монтаж?
  • Какво да направят, ако основите за кабелни връзки с лепило са твърде големи или лепилото не се залепва?
  • Как да осигурят стабилно задържане на особено тесни или плоски ръбове - често с дебелина от само 0.7 mm-0.9 mm?

Ние имаме правилното решение за вас: закрепващата скоба EdgeClip Mini, която е идеална за ограничени инсталационни пространства и тесни ръбове. Най-малкият вариант EdgeClip е специално съобразен със строителните нужди на нашите индустриални клиенти.



Най-малката ни закрепваща скоба за ръбове е с 30% по-малка спрямо останалите държачи за кабелни връзки

кабелна скоба за ръбове (EdgeClip Mini) е с 30% по-малка спрямо другите държачи за кабелни връзки

Малките размери на EdgeClip Mini помагат на инженер-конструкторите, когато пространството, налично за трасиране на кабели по ръбове, е ограничено.

Тази мини версия на нашата кабелна скоба за ръбове поддържа всичко здраво закрепено на място, въпреки че е изработена от 30% по-малко материал спрямо по-големите закрепващи скоби, които произвеждаме за по-дебели ръбове.

Благодарение на компактния си корпус, EdgeClip Mini е единствената кабелна скоба на пазара, която е подходяща за надеждно закрепване на кабели към много ниски квадратни и двойни ръбове или тесни ъглови ръбове с дебелина между 0.5 mm и 2.5 mm.

Пластмасовият корпус на EdgeClip е изработен от удароустойчив и термостабилизиран найлон, който е известен още като полиамид PA66HIRHS.



Как може тази кабелна скоба за ръбове да издържи до 5 кг сила на издърпване?

Кабелните скоби за ръбове, които издържат на издърпване от 5 кг

Адаптирахме дизайна на пружинната стоманена скоба в EdgeClip Mini, за да гарантираме, че осигурява повече от необходимата сила на задържане, която нашите индустриални клиенти изискват.

Вградената, поцинкована и без хром пружинна стоманена скоба се забива здраво към по-меките повърхностни материали. Ефектът на бодлите е толкова силен, че малката скоба за закрепване не може лесно да бъде издърпана дори с помощта на клещи.
Ефектът на бодлите на пружинните стоманени скоби във всички други продукти EdgeClip от HellermannTyton са проектирани за различни видове повърхности и нива на твърдост.

В зависимост от изискванията, препоръчваме инженерен тест на съответния вариант на EdgeClip, който ще бъде използван.

Вижте нашето видео, за да разберете как можете да премахнете EdgeClip по контролиран начин.

Ако основният материал на ръба (ламарина или пластмаса) има твърдост по-малка от 410 HV 10, отместващите и блокиращи нокти на EdgeClip Mini могат да издържат на сила на изтегляне от 5 кг.

В сравнение с по-големите модели, дизайнът на EdgeClip Mini улеснява оптималното позициониране на кабелния сноп спрямо ръба, както и правилното положение на главата на кабелната връзка спрямо снопа за съответното приложение.

Изборът на правилната скоба EdgeClip зависи от дебелината и височината на ръба

закрепващи скоби за кабелни връзки за ръбове, успоредно на ръба

Няма универсална кабелна скоба за ръбове, тъй като приложенията в различните индустрии могат да варират изключително много. Има значителни разлики в размерите на ръбовете, както и материалите, използвани за тяхната направа.

Ние предлагаме EdgeClips за пет дебелини на ръба:

  • 0.5 mm до 2. 5 mm
  • 1.0 mm до 3.0 mm
  • 1.5 mm до 4.0 mm
  • 3.0 mm до 6.0 mm
  • 6.0 mm до 8.0 mm

Най-честите ни запитвания се отнасят до закрепването на кабели върху ръбове от ламарина между 0.7 mm и 0.9 mm, за които нашият EdgeClip Mini е винаги първият избор.



кабелни скоби за ниски и тесни ръбове

Нашата закрепваща скоба за кабелни връзки EdgeClip Mini (EC0.5-2.5SP-SV) също се препоръчва и за приложения, при които ръбът е с височина от само 6.0 mm.

Кабелната връзка от две части EdgeClip EC5 е най-добрият избор, когато се касае за закрепване на кабели към ръбове с минимална височина от 9.0 mm.

Скоби за кабелни връзки за ръбове за различни посоки на прокарване на кабели

Кабелни скоби за закрепване на ръбове за различни посоки на прокарване на кабели

HellermannTyton разработи скобите EdgeClip, за да позволи на инженерите гъвкаво да създават фиксирани точки за закрепване на кабелни връзки на всяка част на ръба на компонентите.

Ето защо, ние предлагаме гама от закрепващи скоби EdgeClips с точки за закрепване на корпуса за кабелни връзки в различни посоки.

По този начин правим възможно вертикалното и хоризонтално маршрутизиране по ръбовете, както и през или над тях.



Как ръбът на компонента може да се използва за сигурно закрепване?

Кабелни скоби за закрепване на ръбове за различни посоки на прокарване на кабели

Геометрията на съответния ръб често показва дали кабелите могат да бъдат прокарани над или покрай ръба на компонента.

Имате възможност да избирате между четири различни ориентации на EdgeClip:

  • Над ръба, успоредно на посоката на ръба
  • Напречно над ръба, 90° към посоката на ръба
  • Успоредно на ръба
  • Вертикално и странично, 90° спрямо посоката на ръба

Разнообразие от серия EdgeClips

HellermannTyton разработи първите закрепващи кабелни скоби за ръбове през 2001 г. EdgeClips се предлагат предварително сглобени с кабелна връзка.

Скоби за кабелни връзки за ръбове от една и две части

Скоби за кабелни връзки за ръбове от една и две части

Независимо от размера на скобата EdgeClip от две части, тя е винаги надеждна опорна точка по ръбове за свързване на кабели, тръби или маркучи с кабелни връзки.

Нашите клиенти обикновено поръчват закрепващи кабелни скоби за ръбове, които са предварително сглобени с кабелна връзка - в идеалния случай с кабелни връзки с външно назъбване от серия T.

Сега предлагаме десетки различни комплекти за закрепване EdgeClip от две части.

Ние също произвеждаме EdgeClip в еднокомпонентни – или с вече прикрепена към корпуса кабелна връзка, със свързваща скоба или със заключващи се държачи за тръби или маркучи с различен диаметър.

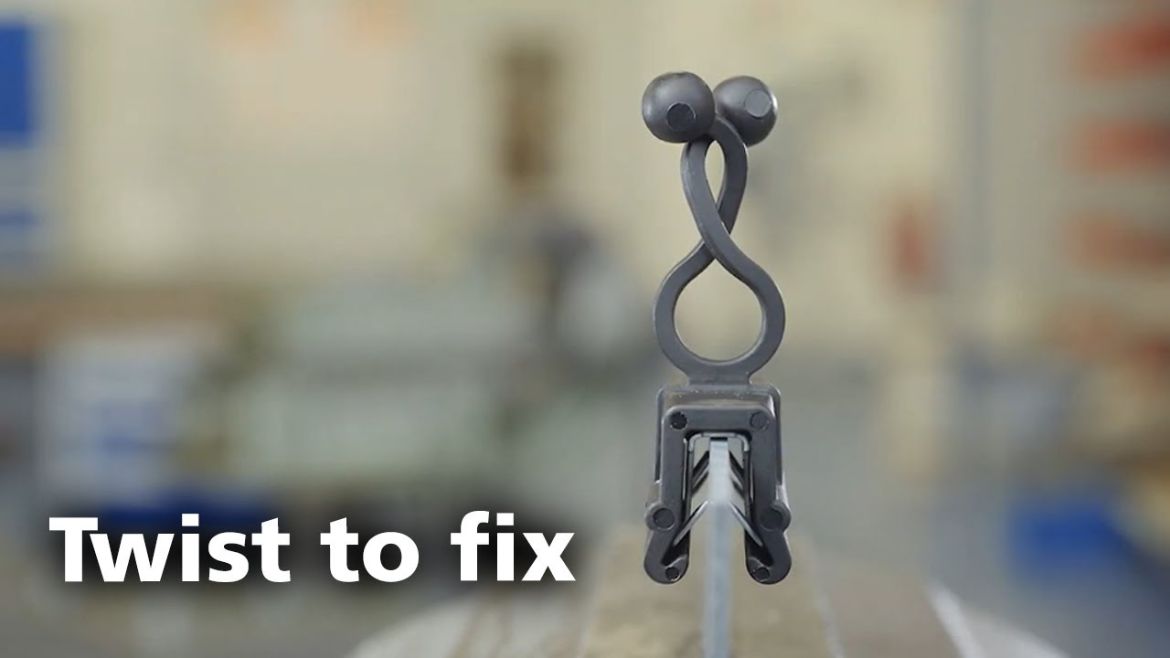

EdgeClip с TwistLock

EdgeClips са не само много гъвкави, но и са лесни за употреба. Добър пример за това е EdgeClip with TwistLock. Можете да видите как точно работи TwistLock в нашето кратко видео:

Правилното решение за всеки сценарий на приложение

Кабелни скоби за закрепване в соларни централи

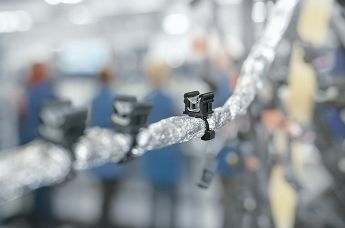

EdgeClips са идеални за сигурно закрепване на кабелни снопове в множество OEM приложения.

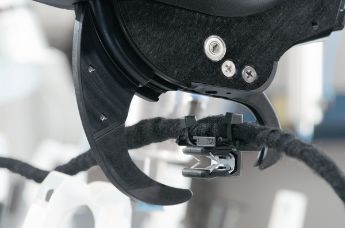

HellermannTyton разработи първите закрепващи скоби за ръбове EdgeClips за автомобилната индустрия. За да се предотврати тежкото износване на кабелите на фаровете за мъгла, беше потърсена закрепваща скоба, която позволява прокарване на кабела зад бронята.

Съществуващият ръб беше идеалната точка на закрепване, без да се изискват скъпи модификации от серийното производство. EdgeClips просто трябваше да бъдат предварително монтирани на правилните места от производителя на кабелните снопове.

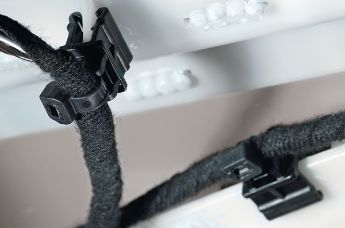

Закрепващите скоби за кабели EdgeClips се използват и в производството на бяла техника. Тъй като позволяват да бъдат лесно прикрепени към ръбовете на ръка, те са предпочитани за работа при производствени и поточни линии.

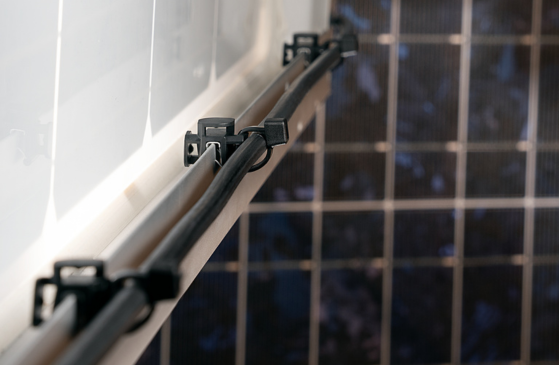

UV-устойчиви закрепващи скоби за кабели в соларни паркове

Напълно като у дома си сред елементите, EdgeClip също така поддържа кабелите на соларните инсталации на сигурно място в дългосрочен план. Двукомпонентният закрепващ елемент е устойчив на UV лъчение, температурни колебания и химически реакции, предизвикани от атмосферни влияния.

Закрепващите скоби предпазват PV кабелите от увисване и повреди, като по този начин предотвратява късо съединение.



Проектирайте по-бързо и по-ефективно с 3D данни за продуктите EdgeClip

Закрепващи кабелни скоби: CAD данни за конструктори и инсталатори

В сътрудничество с производителя на софтуер CADENAS, HellermannTyton прави спецификациите на избрани продукти EdgeClip достъпни в 3D електронни формати. Инженерите-дизайнери могат да импортират спецификациите на желаните от тях артикули, като ги изтеглят в своята CAD система безплатно във всички стандартни CAD формати или да си ги изпращат по имейл.

Информационният PDF лист с данни предоставя информация за точните размери на продукта, информация за материала, спецификациите на материала, характеристиките на продукта и подробности за това какво е включено в обхвата на доставката.



ЧЗВ:

Как да изберем правилния тип скоба за кабелни връзки за ръбове?

Трудно се намират EdgeClip, които да са подходящи за всички области на употреба, тъй като изискванията и нуждите са различни в различните браншове. Въпреки стандартизираните панелни дебелини ние от опит знаем, че всяка EdgeClip ще се представя различна в различните приложения. Това принципно се дължи на факта, че параметрите на краищата и относителното тегло на кабелните снопове или маркучите, които трябва да се задържат на място, варират значително. Използваният повърхностен материал, дебелината на краищата, посоката на сноповете, опцията за закрепване на кабели и материалът играят роля. Ето защо ние препоръчваме следното при избора на правилната кабелна скоба за крайни приложения:

1. Дебелина и височина на ръба
Колко дебел и висок е ръбът, през който искате да прекарате кабелите? Размерите на ръба варират значително. Ние покриваме диференциран набор от размери. В някои сценарии наличният ръб може да е ограничен физически по отношение на височината. Или диаметърът на снопа да е по-голям от височината на ръба. EdgeClip mini, например, имат прибл. височина 6,0 мм, докато много от нашите крайни скоби са поне 9,0 мм високи.

2. Геометрия на ръба
Посоката на ръба обикновено указва в каква посока могат да се прекарват кабелите, дали вертикално/хоризонтално, върху или до ръба. Геометриите на EdgeClip са налични за четири различни опции за прекарване:

  • Над ръба, паралелно на посоката на ръба
  • Под прав ъгъл спрямо ръба, 90° към посоката на ръба
  • Паралелно по дължината на ръба
  • Вертикално/хоризонтално, на 90° спрямо посоката на ръба

Също така предлагаме версия, при която поставката на кабелната връзка може да се върти на 90°. Най-често срещаните EdgeClip са двукомпонентни части, предварително сглобени с кабелна връзка. HellermannTyton също така произвежда еднокомпонентни части с интегрирана глава и лента на свързването. За какъвто и вариант по темата да си помислите, ние най-вероятно вече го произвеждаме!

3. Области на приложение
Условията, на които даден продукт трябва да отговаря, зависят от областта на приложение.
В соларната индустрия, например, е важно кабелните скоби да са UV устойчиви и да могат да издържат на сурови условия. В областта на едрата бяла техника е важно скобите да пестят място, да са издръжливи и устойчиви на вибрация. Преди всички крайните скоби са отличен избор за приложения, в които не може да се пробиват отвори, а другите опции за закрепване, като напр. лепило, не са желателни. Статичните свойства не се засягат и продуктът може да се закрепи лесно чрез притискане с ръка към ръба.

Дали скоба за кабелни връзки за ръбове EdgeClip реагират с материала на повърхността?

Металните скоби в нашите EdgeClip са направени по правило от поцинкована пружинна стомана. Това е идеално за повечето пластмаси. Но при панелните ръбове, които са направени от метал, трябва да вземете под внимание възможността от нежелани химични реакции. В точката на контакт може да се получи корозия, тъй като зъбците от галванизирана стомана на EdgeClip проникват през защитното повърхностно покритие и така оголват субстрата. Негативният потенциал за корозия зависи от температурата, влажността и други естествени и човешки фактори, като напр. сол, ултравиолетова светлина, газове, масла или почистващи препарати. Пластмасовият корпус върху EdgeClip не представлява проблем за субстрата на ръба. Ние обикновено го произвеждаме от удароустойчив, термично стабилизиран полиамид 6.6 (PA66HIRHS). Той има диапазон на работната температура от 40 C дo +105 C. Можем да регулираме свойствата на EdgeClip така, че да отговарят на специфични приложения. Моля, свържете се с нас при въпроси относно нетипични комбинации от материали.

Какво представлява скобата за кабелни връзки за ръбове EdgeClip?

EdgeClip представляват тънки кабелни фиксатори, поставяни по структурните ръбове като перманентно закрепване за кабелни връзки. Те могат лесно да се избутват върху панелните ръбове на ръка, без да има нужда от използване на инструменти. Те са идеални за сигурно фиксиране на кабели, маркучи и кабелни снопове, когато пробиването на отвори или използването на лепило не е опция. Задържащата сила на стоманената скоба с интегрирана пружина е достатъчна дори за най-тежките кабелни снопове. Многообразие от форми гарантира подходящо пасване за всеки сценарий на прекарване на кабели. Кабелите могат да се прекарват паралелно, напречно или по дължината на ръба.

Как работи скобата за кабелни връзки за ръбове EdgeClip?

В зависимост от размера на EdgeClip ние щамповаме две или три двойки срещуположни зъбци в П-образни пружинни стоманени скоби. Под напрежение (обратно, странично или аксиално движение под натоварване) тези зъбци влизат в по-мек материал и противодействат на движението на скобата в тази посока. Ние наричаме това принудителна блокировка. Най-добрите резултати при принудителната блокировка се постигат когато ъгълът на зъбците не е прекомерно намален поради ширината на ръба, в който се вкарват. За идеално пасване ние препоръчваме да има пролука между щипката и страничните стени на ръба. Например EdgeClip в диапазона 1,0 - 3,0 mm ще пасне идеално върху ръб, който е с дебелина 2 mm. Ако няма пролука, ще ви трябва по-голям EdgeClip.

Върху какви повърхностни материали може да се поставя скоба за кабелни връзки за ръбове EdgeClip?

По правило колкото по-мек е материалът на ръба, толкова по-надълбоко в него могат да се захванат зъбците на EdgeClip. И обратно, ако повърхността на материала на ръба е толкова твърда или по-твърда от стоманените зъбци, те няма да могат да проникнат в повърхността. Най-често срещаните инженерни термопластмаси като полиоксиметилен (POM) или поливинил хлорид (PVC) не представляват проблеми за твърдостта при EdgeClip приложенията. Алуминият обикновено е успешен. Но особено при метали като стомана ние определено препоръчваме първо потвърждаване на относителната твърдост на посочените материали.  Тестът за твърдост по Викерс (HV) е идеален за определяне на това. Нашите скоби за кабелни връзки за ръбове EdgeClip могат да блокират принудително материалите на ръбовете, ако твърдостта е по-малка от 410HV10. Слоевете повърхностно покритие или омасляванията също ще имат въздействие върху степента на принудително блокиране, която може да се постигне при вашето приложение.

Как да поставя скобата за кабелни връзки за ръбове EdgeClip и какви инструменти са нужни?

Не са нужни инструменти за монтаж на EdgeClip. Можете да ги избутате на ръка върху ръбовете. Задръжте EdgeClip над ръба на желаната му крайна позиция и след това го избутайте върху ръба с лек, равномерен натиск. След закрепването EdgeClip остава в тази позиция. Няма да можете да го плъзгате странично по ръба.

Налични ли са скоби за кабелни връзки за ръбове EdgeClip в индивидуални размери, цветове, материали и с индивидуални свойства?

HellermannTyton има много опит при адаптирането на дизайна, размерите и свойствата на EdgeClip, така че да отговарят на специализирани индивидуални изисквания. Повечето EdgeClip са с черен полиамиден корпус, а понякога цветът е кафяв или сив. Можем да ги произвеждаме и в други цветове при заявка.

Мога ли да деинсталирам и да използвам повторно скобата за кабелни връзки за ръбове EdgeClip?

Не препоръчваме да използвате повторно EdgeClip след като е бил отстранен. Също така имайте предвид, че повърхността на ръба ще се повреди, ако свалите EdgeClip. Отстраняване на ръка не е възможно. Стоманените зъбци влизат в по-мекия материал на ръба и го задържат здраво на място. EdgeClip може да се отстрани лесно само с инструмент за сваляне на EdgeClip. Той е подходящ за всички размери EdgeClip от 1,5 mm до 6,0 mm. Свържете се с нас, ако сте заинтересовани от този специален инструмент.

Какви са силите на избутване и изтегляне на скоба за кабелни връзки за ръбове EdgeClip?

Приблизителните сили, за които става дума при EdgeClip, са в диапазона между 50 N - 150 N (прибл. 5 - 15 kg). Не публикуваме специфични средни сили на избутване и изтегляне за EdgeClip, тъй като потенциалните комбинации от променливи са изключително много. На база на опита можем да ви посъветваме и да ви подкрепим с мостри за вашите индивидуални тестове.
Факторите, които определят дали силата на захващане е достатъчна, включват:

  • Твърдост на материала на ръба
  • Дебелина на материала на ръба
  • Завършвания, покрития или замърсявания
  • Голямо температурно колебание
  • Извиване в кабелния сноп
  • Вибрация.
