Kabelbindere, strips og fastgørelse til din applikationer

Kabelbindere, strips og fastgørelse fra HellermannTyton - med god grund.

T-serien kabelbinder

Kabelbindere, strips og fastgørelsesløsninger skal i dag opfylde en bred vifte af krav - fra simpel bundtning af kabler til absolutte specielle anvendelser under ekstreme forhold.

HellermannTyton sætter standarder for produktion af kabelbindere med indvendige og udvendige tænder, genoplukkelige kabelbindere samt ikke-fortandede kabelbindere og strips. Porteføljen omfatter desuden kabelbindere til direkte fastgørelse, stålstrips og kabelbindere med fastgørelseselementer (også kaldet fastgørelsesbindere).

Med højkvalitets kabelbindere og fastgørelseselementer tilbyder HellermannTyton systemløsninger, som imødekommer stort set enhver udfordring.

  • Forskellige dimensioner og farver
  • Opfylder de nyeste krav til kabelbindere og strips
  • Fælles produktudvikling sammen med kunder for nye produktløsninger
  • Højeste kvalitetsstandarder og banebrydende i materialebestandighed

Derudover fås stålbindere med kuglelås, hvor der kræves ekstrem trækstyrke. Produktsortimentet supplerers med sporbare kabelbindere med metalindhold til fødevareindustrien.

Velcro strips er specielt bløde bånd med velcro lukning for at beskytte bundtet.

Uanset om du bruger udvendige - eller  indvendige fortandede kabelbindere , eller om der er temperaturvirkninger fra -40°C eller op til + 240°C, eller om du skal tage hensyn til viberationer, rustfrit stål eller plast løsning - gælder for alle kabelbindere, at de højeste internationale teststandarder , er defineret og kontrolleret i henhold til internationale certifikater. Med denne fremragende kvalitetssikring lover HellermannTyton's kabelbinderne mere end andre - i enhver situation.

Den rigtige kabelbinder med fastgørelseselement til din applikation!

En kabelbindinger (ofte kaldet strips eller kabelbånd) er en universel og hurtig løsning til fastgørelse og bundtning af forskellige kabler eller ledninger til hinanden eller til et andet objekt som f.eks. en føringsvej. Kabelbindere eller strips anvendes i mange områder:

  • I den elektriske installation
  • I kabelmontage
  • I konstruktionsopgaver
  • Til foreløbig samling
  • Som emballagehjælpemiddel
  • Under ekstreme miljøforhold, f.eks. i offshoresektoren.

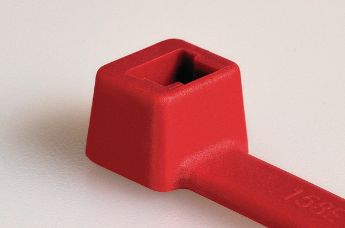

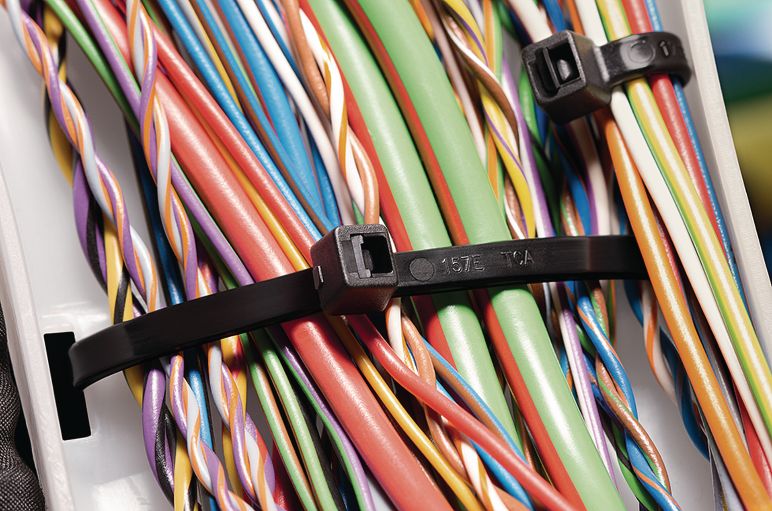

Kabelbinder med indvendige tænder

Kabelbindere med indvendinge tænder er ideelle til bundning og fastgørelse af kabler, ledninger og slanger. Det meget alsidige sortiment af kabelbindere med indvendige tænder ses tydeligt i T-Serien. Denne serie fås i forskellige typer, farver, længder og materialer.

Kabelbinder med indvendige tænder

Kabelbindere med indvendige tænder er kendetegnet ved følgende egenskaber:

  • Universelt anvendelig og materialet er desuden genanvendelig
  • Sikkert greb på bundtede ledninger takket være den interne fortanding
  • Nem montage på grund af en let vinklet ende af kabelbinderen

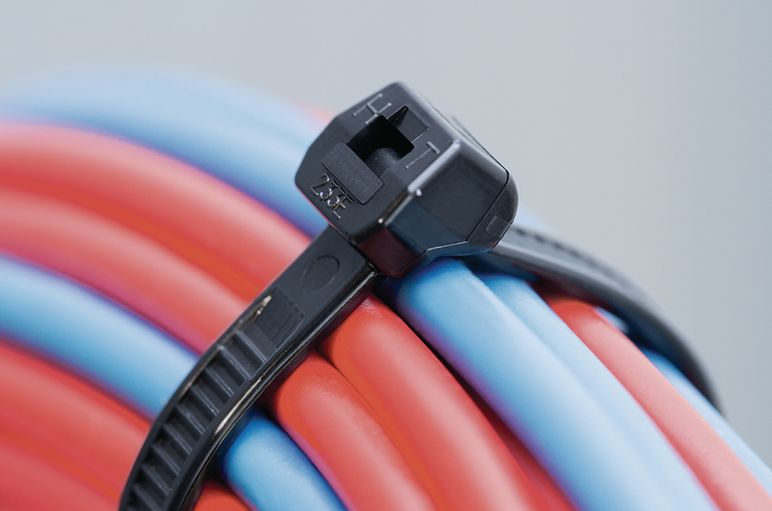

Kabelbinder udvendige tænder

Kabelbindere med udvendige tænder er særligt velegnede til bundtning og fastgørelse af følsomme bundtede varer. De fås i forskelligt design, materialer, længder og farver. Kablerne i OS-serien - som et eksempel på en kabelbinder med udvendige tænder - har vist deres værdi med meget tynde og følsomme isolationer eller kabler.

Kabelbinder med udvendige tænder





De er kendetegnet ved følgende funktioner:

  • Lille pladsbehov på grund af afrundet hoveddesign
  • Lav indsættelse kraft med god holdekraft
  • Snoet pasform på kabelbundtet gennem fordybning i hovedet

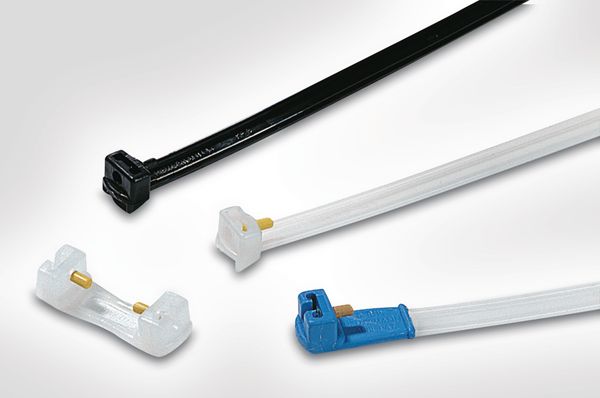

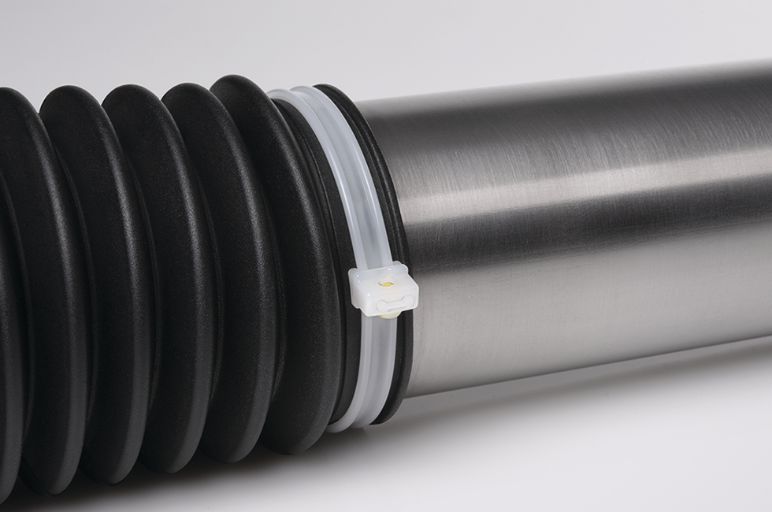

Kabelbindere uden fortanding

De robuste kabelbindere uden fortanding i KR og EL-TY-serien tilbyder høj holdekraft og er velegnet til ledninger og kabler med store diametre. Den patenterede KR-kabelbinder består af en glat bånd og et unikt låsehoved med glasfiberforstærket låsestift. Den er særlig velegnet til fastgørelse af bælge til styredrev, vandslanger og vakuumslanger.

Kabelbinder uden fortanding

KR kabelbindere har følgende fordele:

  • Robust kabelbinder uden fortanding
  • Skader på kabler og ledninger undgås
  • Låsehoved med glasfiberforstærket låsestift
  • Meget sikker og vibrationssikker montage
Kabelbinder uden fortanding

Lukketeknikker af kabelbindere uden fortanding

  • Låses ved at skubbe stiften ind i kabelbinderen
  • Egnet værktøj til vibrationsbestandig indstilling
  • Det koniske hoved sikrer en god pasform på bundet

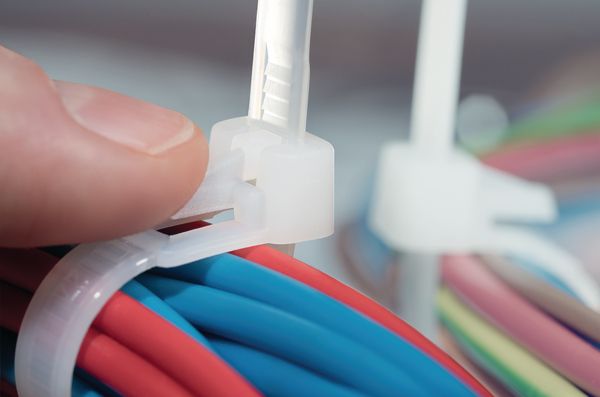

Genoplukkelige kabelbindere

Genoplukkelige kabelbindere er nemme at montere og leverer en optimal løsning til midlertidige fastgørelser. De fås i forskellige designs, materialer, længder og farver.

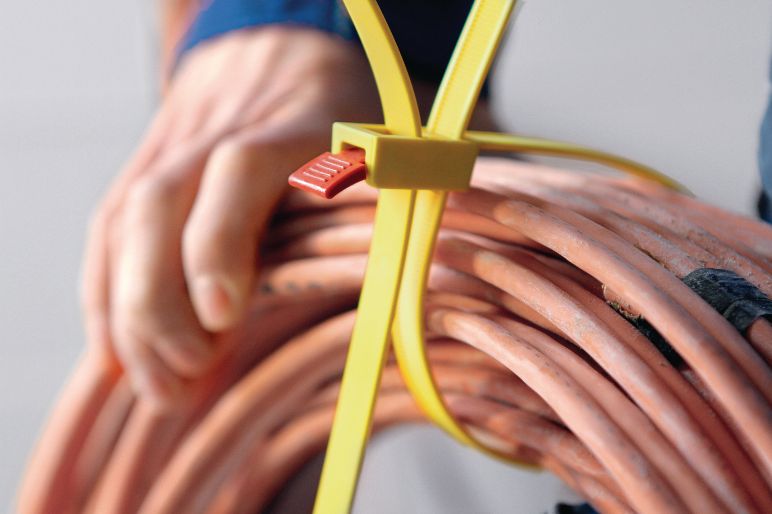

En repræsentant for denne gruppe er SpeedyTie. Den patenterede SpeedyTie er egnet til en bred vifte af applikationer, herunder til både byggeri og elinstallationer samt til hobbyformål.
En applikationsvideo til SpeedyTie kan ses her:


Kabelbindere genoplukkelige

Den er kendetegnet ved følgende funktioner:

  • Let at åbne og lukke
  • Trækstyrke på 888 N
  • Montage kan udføres med arbejdshandsker

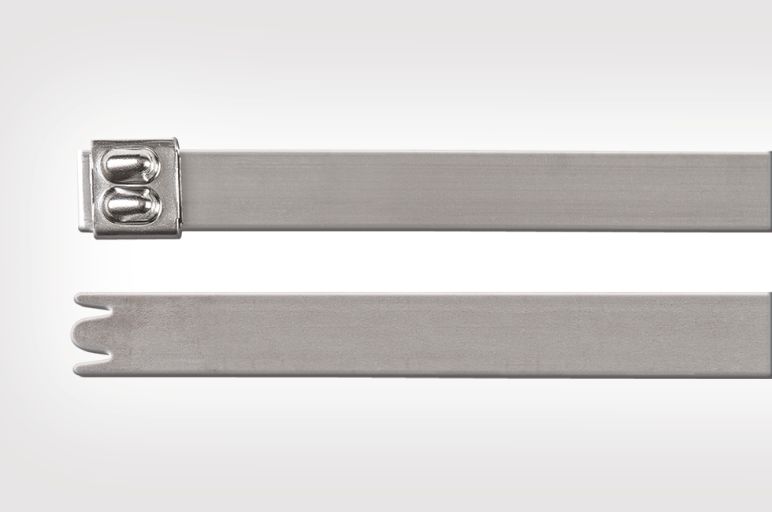

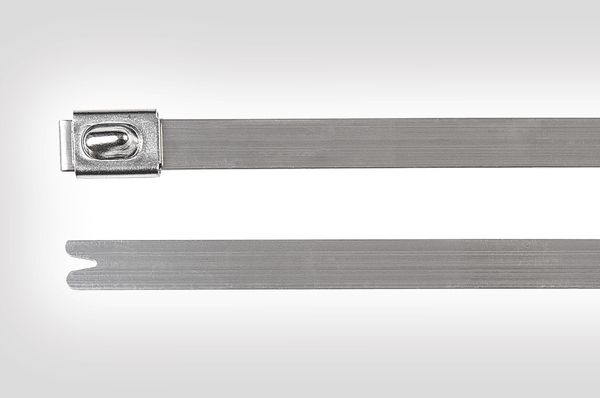

Kabelbindere af rustfrit stål

Kabelbindere af rustfrit stål har fremragende kemisk resistens og høj trækstyrke. Især er vores stål kabelbindere MBT-serien forudbestemt til alle områder med høje krav til at holde kræfter, modstand og brandsikring.

Kabelbindere genoplukkelige

De er særligt velegnede til udendørs brug og er kendetegnet ved følgende egenskaber:

  • Kabelbindere af rustfrit stål
  • Patenterede, ikke-aftagelig lukkehovedet med en eller to låsekugler

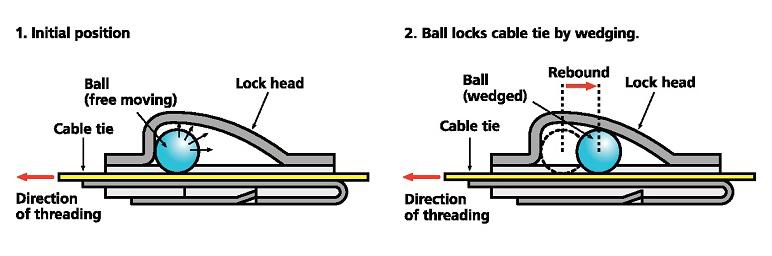

Lukke teknikker til rustfrit stål kabelbindere

Kabelbinderer i MBT-serien har ingen tænder og indføres parallelt med hovedet. Kabelbinderen er låst i hovedet ved hjælp af en lille kugle.

Lukke teknikker til rustfrit stål kabelbindere

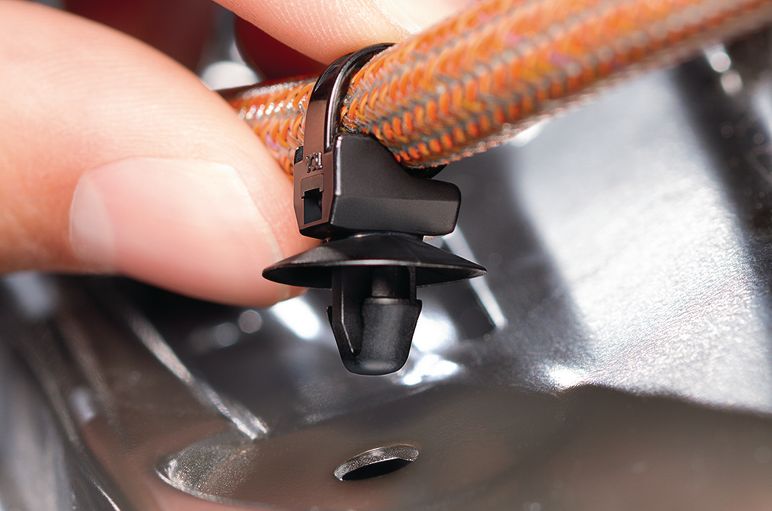

Kabelbindere med ekspansionsanker

Kabelbindere til direkte fastgørelse er karakteriseret ved let håndtering til bundtning og fastgørelse af kabler og ledninger i en enkelt operation.
Først og fremmest anvendes disse montagebindere med ekspansionsankre til sikker bundtning og fastgørelse i forskellige applikationer:


Kabelbindere med ekspansionsanker

Kabelbinder med ekspansionsanker

  • Nem installation, uden brug af værktøj
  • Høj udtræks- og holdekraft
  • Beskytter mod snavs og vand gennem plader

Kabelbindere med lameller

  • Nem installation, uden brug af værktøj
  • Høj udtræks- og holdekraft
  • Dækker en bred vifte af pladetykkelser

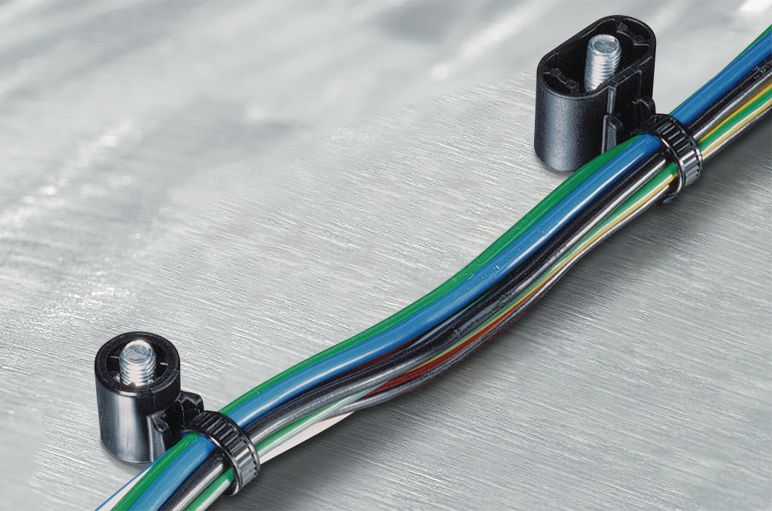

Kabelbinder med svejsestuds eller kantklips

Til fremføring af kabler og ledninger ved svejsning eller gevindbolte kan du bruge vores kabelbindere med svejsestuds. Hvis du ønsker at montere kabler og ledninger sammen eller over en kant uden at bore huller, så bruges vores EdgeClips. Begge monteringsalternativer fra HellermannTyton tilbyder den store fordel ved nem installation. De kan fastgøres uden hjælp af værktøj.

Kabelbinder med svejsestuds eller kantklips

Kabelbinder med svejsestuds

  • Bundtede ledninger kan styres over eller ved siden af svejsestudsen
  • Svejsestudse med efterfølgende tolerancekompensation
  • Let at skubbe ("soft push")

Kabelbinder med kantklips

  • Til kanttykkelser på 0,25 mm - 6,0 mm
  • Integreret metal klemme holder klips fast på kanten
  • Plasthus beskytter bundtede varer


Montageankre til kabelbinder

Montageankre til kabelbinder er til general anvendelse. De kan skrues fast, være selvklæbende og fås i forskellige materialer. Et unikt produkt er vores FlexTack-anker. Denne fastgørelses løsning er udviklet specielt til buede og vinklede overflader og har følgende egenskaber:

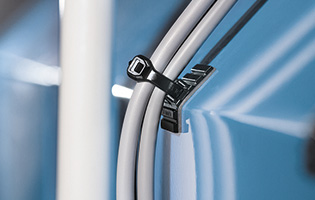

FlexTack
  • Større designfrihed, vægtreduktion og proces omkostningsoptimering
  • Temperaturbestandig op til +105°C
  • Klæbemiddel med høj trækstyrke

Er du interesseret? Klik HER og se mere i vores installation video.

Fastgørelsesprodukter

En bred vifte af fastgørelsesprodukterer bl.a. egnet til direkte fastgørelse i huller eller på kanter. Hvor som helst der ikke kan bores huller eller der ikke er andre monteringspunkter, er EdgeClip-serien den perfekte løsning.

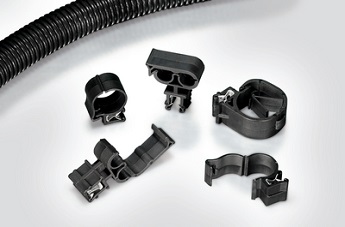

EdgeClip

Disse elementer anvendes derfor hovedsagelig i tavlebygger- og el-industrien og er kendetegnet ved følgende egenskaber:

  • Genoplukkelige befæstelser EdgeClip
  • Også til efterfølgende passende montering
  • Vibrationssikker montage af større slanger

Leder du efter et alternativ til boring af huller? Så læs videre her om vores andre produkter, såsom vores TY-serie.

Kabelklemmer med snaplukke

Kabelbindere til direkte vedhæftning er kendetegnet ved nem håndtering til bundtning og fastgørelse af kabler og ledninger i en enkelt operation.

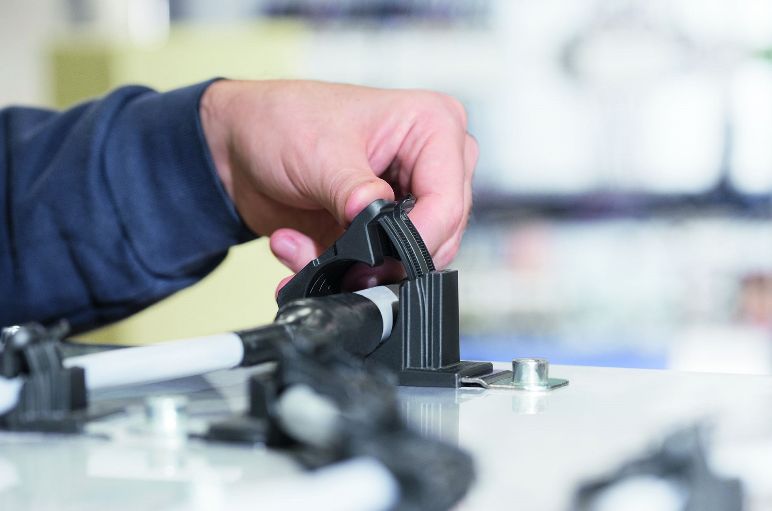

Ratchet P-Clamp
  • Ratchet P-Clamp muliggør nem montering og slutmontage
  • Enkel oplukning giver mulighed for hurtig justering
  • Beskadigelse af bundter reduceres væsentligt eller undgås af klemmen

For mere information og spændende billeder af kabelklemmen henviser vi til denne video.

Flere produkter

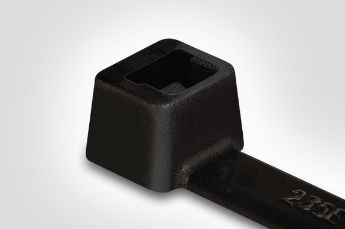

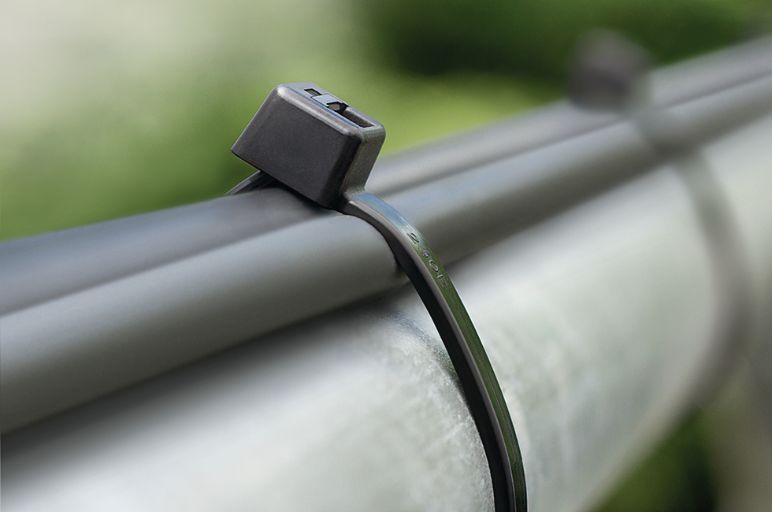

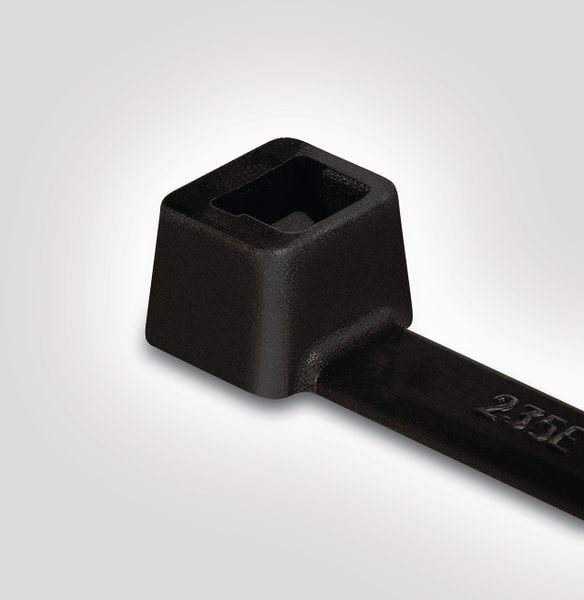

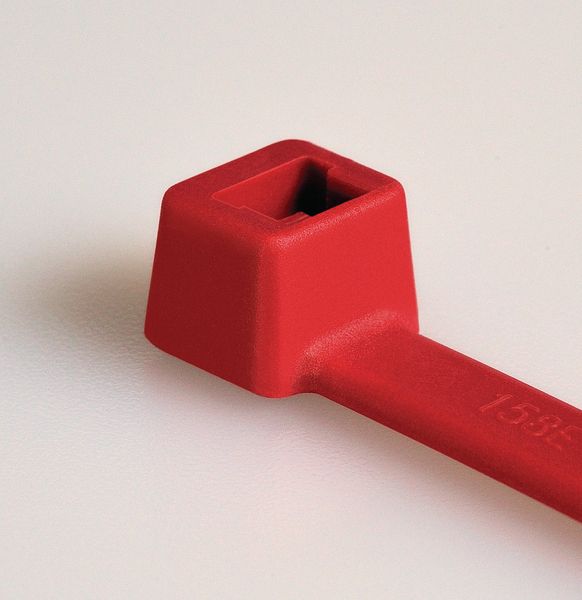

Kabelbindere T-Serien

Kabelbindere T-Serien

Kabelbinderne findes i mange forskellige materialer. De har indvendige tænder der giver et godt greb om emnet. Designet på hovedet garanterer stor styrke samt minimal kraft ved indførsel. Alt dette sikrer en simpel og hurtig installation.

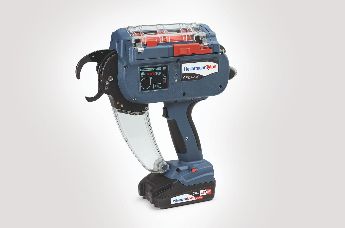

Af tilbehør kan nævnes et stort program af værktøjer, der alt afhængig af behov, kan leveres i manuelle, pneumatiske eller fuldautomatiserede udførsler.

T serien anvendes til bundtning og fastgørelse af kabler, ledninger samt rør.

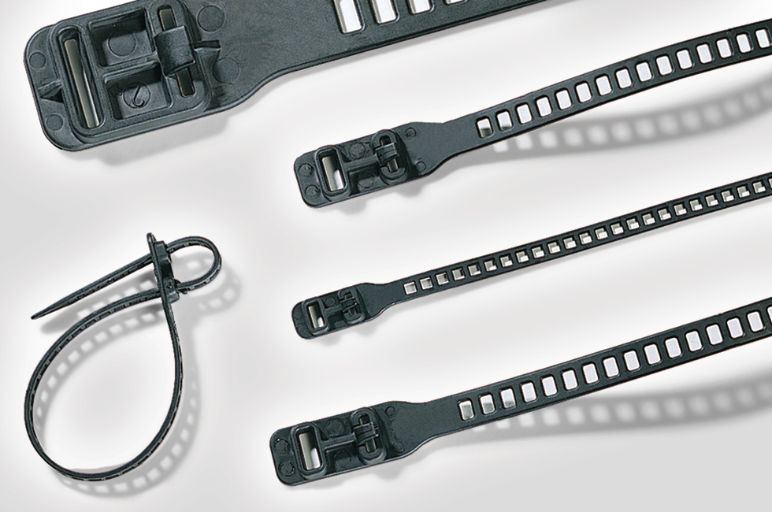

Kabelbindere SOFTFIX

Kabelbindere SOFTFIX

Disse kabelbindere er produceret i elastisk og slidstærk polyurethane. De er UV bestandige, har høj brudstyrke og elasistitet og kan benyttes i temperaturer helt ned til -40 °C.
SOFTFIX bindere er genoplukkelige og kan benyttes igen og igen. Dette gør dem ideelle i midlertidige installationer f.eks. musikarrangementer, teater mm.
Det meget fleksible materiale gør disse kabelbindere specielt velegnet til bundtning og fastgørelse af fiberoptiske kabler. Andre anvendelsesområder er have og landskabsindustrien, f.eks til at binde træer, roser mm.

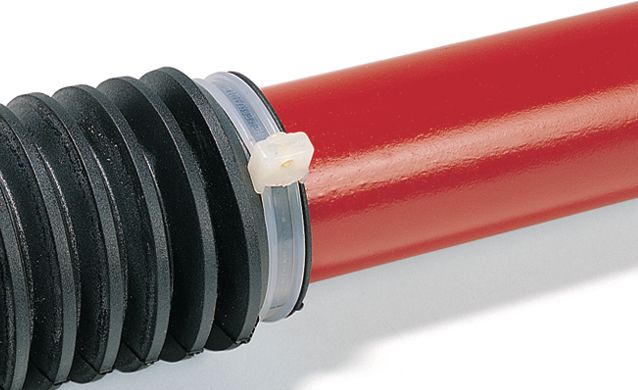

Kabelbindere KR-Serien

Kabelbindere KR-Serien

Det specielt kurvede design i hovedet gør, at forseglingen dækker hele overfladen af røret eller slangen. Det patenterede design giver en meget glat overflade der låses fast med en glasfiberpind. Dette giver en meget sikker fastgørelse også mod vibrationer.
Den findes i afmålte længder samt i ruller af 50 m.
I tilfælde hvor der skal tilbydes en sikker og pålidelig bundtning af  kabler er designet på KR binderen ideel. Den anvendes til styring af stativer, vandslanger og vakuum linier.

Kabelbindere i stål MBT-FC-Serien

Kabelbindere i stål MBT-FC-Serien

MBT kabelbinderne har en patenteret låseanordning, der gør, at kabelbinderen kan justeres i hele dens længde. MBT serien leveres i 3 versioner: Rent stål uden belægning og 2 versioner med delvis eller fuld belægning med PA 66 materiale (se næste side).
Til disse typer anbefales værktøjet MK9, der strammer og afklipper overskydende MBT bånd.
Det bredde HellermannTyton program af rustfri stålkabelbindere kan anvendes i særdeles aggressive områder eller hvor ekstra sikkerhed, styrke samt brandsikkerhed kræves. De anvendes i alle former for industrier såsom toge og transport, skibsbygning, olieplatforme, miner og samt kemiske områder. I tilfælde af brand, vil kabler være sikkert fastgjort og sikre nødudgange.

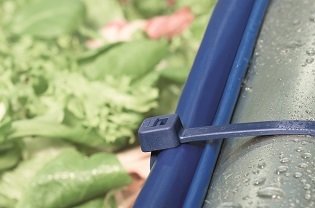

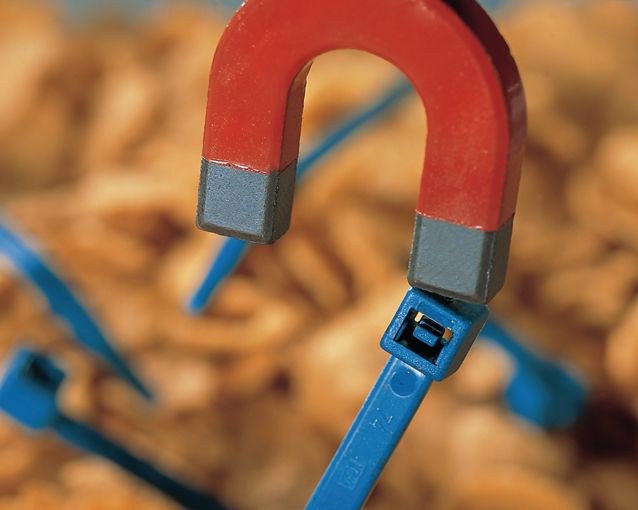

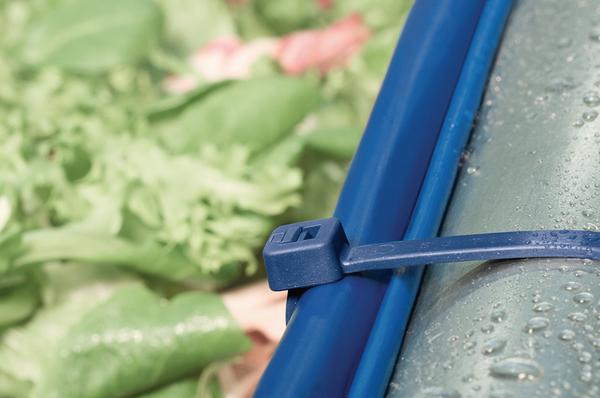

Detekterbare kabelbinderer MCT-serien

Kabelbindere MCT-Serien

MCT-kabler er særligt velegnede til brug i den farmaceutiske og kemiske industri samt i fødevare- og dyrefoderproduktion.

  • Produktforurening gennem plastikdele kan reduceres
  • Lavet af speciel polyamidforbindelse med metaldele
  • Sporing af hele kabelbinderen, men også af mindre dele

Dette gælder især, hvis produktionsprocessen er baseret på det strenge HACCP-forureningssystem. Farven på kabelbinderen, en stærk blå, giver også mulighed for hurtig og visuel sporing.

Kabelbindere MCTS-serien

Familien af metal-type kabelbinder indbefatter også MCTS-serien.

MCTS kabelbindere
  • Korrosion bestandig i forhold til MCT serien
  • Om metal- og røntgenapparater er enkelte sektioner detekterbare på grund af metalpigmenter
  • At identificere og eliminere potentielle farer ved fødevare og farmaceutisk produktion

De såkaldte “Hazard Analysis Critical Control Points” (HACCP) anvendes i alle led i produktionen - fra produktudvikling til fremstilling, fra råmateriale til færdigvarer.

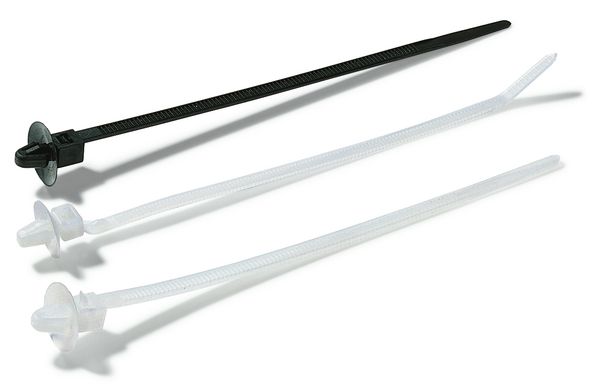

Kabelbinder med pilehoved og plade

Kabelbinder med pilehoved og plade

Det pile formede design giver sammen med  de ”støttende ben” og ”tallerkenformede hoved” en sikker og fast montage. Hovedets ”ben” og ”tallerken” optager enhver variation i paneltykkelsen, hvilket gør den anvendelig for flere applikationer.
Både RT og FBS serierne er genoplukkelige mens FBS yderligere har den egenskab, at den stigeformede binder er meget mere fleksibel sammenlignet med den traditionelle binder.
Med en meget stor bredde i fastgørelsesmuligheder (fra 4,4 mm til 8,0 mm i hul diameter og 0,5 mm til 8 mm i pladetykkelse) er denne serie ideel til brug i de fleste industrier, inklusiv automobil industrien, tavler og fly.

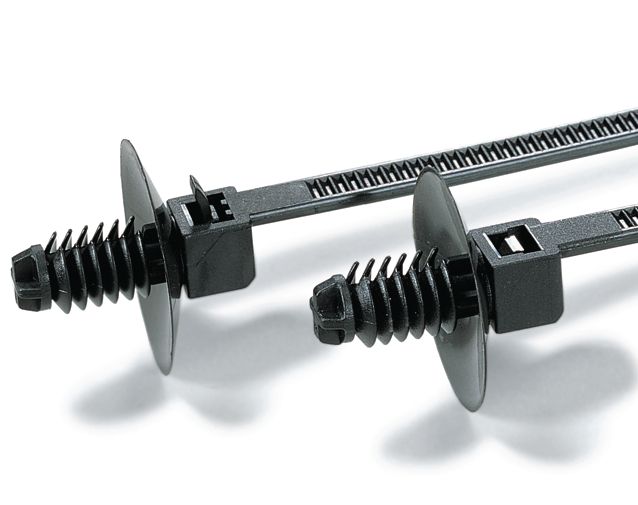

Kabelbinder med fyrretræ og plade, en-komponent

Kabelbinder med fyrretræ og plade, en-komponent

Denne kabelbinder med fastgørelse tilbyder en simpel og let metode til bundtning og fastgørelse af kabler. Designet på ”fyrretræshovedet” giver en sikker fastgørelse i panelet, der kan have en tykkelse fra 0,8 mm til 7,0 mm. Det ”tallerken” formede hoved dækker hullet og minimerer vand og snavs.
REL typen er genoplukkelig og ideel til nedtagning eller tilføjelse af kabler, efter at den oprindelige installation var færdig.

Serien er primært designet til fastgørelse af ledningsbundter i automobilindustrien. På grund af den enkle og lette montering benyttes de i dag også i fly, tavler samt vaskemaskiner.

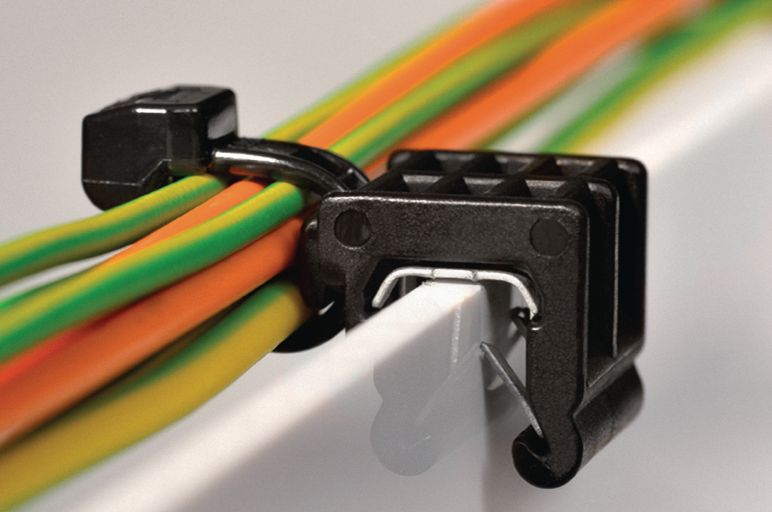

Kabelbindere med kantklips

Kabelbindere med kantklips

Denne kabelbinder trykkes ned over metalkanten hvorefter den giver en meget sikker og simpel fastgørelse. Tykkelsen på kanten kan være mellem 1 mm til 3 mm.
Kabelbindere med kantklips er ideelle til anvendelse hvor huller ikke kan bores eller hvor der på grund af temperaturproblemer ikke kan anvendes fastgørelse med lim. Når kabelbinderen er fastgjort omkring kablet eller bundtet, monteres den let på kantklipsen. Serien anvendes hovedsalig indenfor automobilindustrien samt byggeindustrien hvor binderens hurtige montage sparer tid og penge.

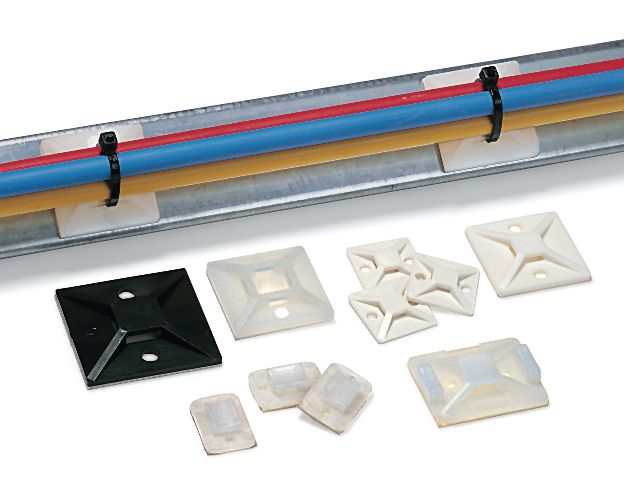

MB Serien til fastgørelse af kabelbindere

MB Serien til fastgørelse af kabelbindere

Hver sokkel er designet til at give maksimum overflade areal. Selve den speciel udviklede lim samt overflader giver en meget stor vedhæftning og sikkerhed i montagen.
MB soklerne tilbyder 4-vejs indgang for kabelbinderen, hvilket sikre en mere fleksibel installation.

Hvor hurtighed og  sikker fastgørelse kræves er sokler med lim ideelle. De er særlig velegnede til kontroltavler, teleudstyr eller steder hvor huller, skruer, møtrikker eller bolte ikke kan benyttes.

Q-serien er en intelligent montageløsning der gør installationen lettere og hurtigere.

Q-binderen er et unikt og innovativt produkt for bundtning og fiksering i en bred række af applikationer. Det innovative design med det åbne hoved giver let indføring og tilspænding, selv under svære forhold.

Den integrerede pre-lukke funktion på Q-binderen gør det muligt at foretage midlertidig montage og senere afsluttende tilspænding uden at skulle skifte kabelbinderen. Binderen giver en hurtig og let installation selv under svære forhold eller ved begrænset plads også selv om montøren anvender arbejdshandsker.


Varmebestandige kabelbindere af PEEK

PEEK kabelbindere

PEEK kabelbindere er designet til brug i ekstreme situationer, da de kan bruges i omgivelser med en driftstemperatur på op til +240°C.
PEEK kabelbindere har følgende egenskaber:

  • Kabelbindere med udvendige tænder med glat side mod bundtet
  • Er lukket på bundtede varer
  • Vægtbesparelse i luftfartssektoren
  • Meget god kemisk og strålingsbestandighed


Velcro kabelbindere TEXTIE

TEXTIE kabelbindere

Hvis du ønsker at bundte følsomme kabler som fiberoptiske-, kommunikations- eller netværks-kabler uden at beskadige de bundtede varer, anbefaler vi TEXTIE-serien.
Velcro-kabelbinderne kan genbruges og tilbyder en meget god løsning i scenekonstruktion, i sport eller i færdigmontering af kabelbundter.
Yderligere fordele ved Velcro-kabelbinderer:

  • Nem og hurtig behandling uden brug af værktøj
  • Blødt, korrosionsfrit materiale
  • Fås i mange farver
  • Specielt velegnet til opmærkning

FAQ - spørgsmål og svar

Hvad er minimum trækstyrken i kabelbinderer?

Minimum trækstyrken er en vigtig faktor for kabelbindere. Den bestemmer hvor meget binderen kan belastes. Den minimale trækstyrke er defineret iht. militære specifikationer og USA standarder (Military Specification and Standards). Tekster er beskrevet i Mill-S-23190E:

  • Behandling af testobjekterne
  • Testapparaternes opbygning
  • Anvendelse af båndet på en delt testprobe
  • Testhastighed

Hvordan fastslås minimum trækstyrken i en kabelbinder?

Fastsættelse af minimum trækstyrke





Kabelbinderen monteres på en delt testprobe med egnet værktøj.

Fastsættelse af minimum trækstyrke





Testproben deles/ekspanderes med en defineret hastighed.

Fastsættelse af minimum trækstyrke





Styrken hvorved kabelbinderen bristereller materialet begynder at briste, måles i Newton (N).

Hvad er polyamid PA66?

Ca. 90% af kabelbinderne og fastgørelsesprodukterne der er produceret af HellermannTyton, er fremstillet af termoplastisk polyamid PA66. Denne tekniske plast behandles hovedsageligt ved sprøjtestøbning, men kan også ekstruderes.

Polyamid PA66 har mange egenskaber, der er til gavn for HellermannTyton-kabelbinderer og fastgørelsesprodukter, såsom:

  • Høj styrke, stivhed og hårdhed
  • Høj dimensionel stabilitet, selv når den udsættes for varme
  • Høj slidstyrke

Hvad er PEEK?

Polyetheretherketon, forkortet PEEK, er en høj temperatur bestandig termoplast. Dens smeltetemperatur er +335°C. PEEK er resistent over for næsten alle organiske og uorganiske kemikalier. På grund af disse fremragende egenskaber ved mirakel materialet anvendes PEEK-kabelbinderen fra HellermannTyton hovedsageligt i ekstreme omgivelser.


Hvad betyder PA66 HS?

Forkortelsen HS betyder, at dette polyamid er særligt varmestabilt (HS står for “heat stabilized”). Disse kabelbinderer er testet i henhold til IEC 60529 og opnår IP67. HellermannTyton's kabelbinderer er varmestabile op til temperatur på +105°C.

Hvad betyder hygroskopisk?

Polyamid er en hygroskopisk plastik. Dette betyder, at kabelbinderer kan absorbere og frigive vand. For den optimale behandling af kabelbinderne er det vigtigt at kabelbindermaterialet med et vandindhold på ca. 2,5% er i ligevægtstilstanden.

Optimale opbevaringsforhold for kabelbindere i polyamid

Ca. 90% af alle kabelbindere og sokler fra HellermannTyton bliver produceret i dette materiale.

Polyamid PA66 har mange egenskaber som er værdifulde for HellermannTyton kabelbindere og montageokler:

  • Høj styrke, stivhed og hårdhed
  • Høj varmestabilitet, også under opvarmning
  • Høj slidtagestyrke



HellermannTyton kabelbindere og montagesokler er produceret af polyamid i høj kvalitet. Dette industrielle syntetiske materiale benyttes hovedsalig til sprøjtestøbning men kan også presformes.

Dette betyder at materialet absorbere vand men kan også afgive vand. For optimal lagring af kabelbindere er det vigtigt at materialet er i en tilstand af ligevægt, med et vandindhold på cirka 2,5%.

HellermannTyton´s originale poser sikrer at vandindholdet i materialet holdes konstant. Af denne grund er det vigtigt at opbevare produkterne i originalposerne således at kvaliteten på kabelbinderne ikke forringes.

Optimale opbevaringsforhold for kabelbindere i polyamid

Opbevar altid kabelbinderne i en lukket pose!Når posen er åbnet, bør kabelbinderne benyttes indenfor en rimelig tid.

Optimale opbevaringsforhold for kabelbindere i polyamid

Udsæt ikke produktet for direkte sollys! Opbevar ikke poserne i direkte sollys, f.eks. i vinduskarmen!

Optimale opbevaringsforhold for kabelbindere i polyamid

Opbevaring bør aldrig ske tæt på varmekilder! Undgå kontakt med direkte varme, læg ikke posen på radiator eller anden varmekilde!

Optimale opbevaringsforhold for kabelbindere i polyamid

De ideelle opbevaringsforhold er det mellemeuropæiske gennemsnitklima:

For optimal lagring af kabelbindere er det vigtigt at materialet er i en tilstand af ligevægt, med et vandindhold på cirka 2,5%.

Hold dig i kontakt med os!


Update: 10/11/2018 © HellermannTyton 2018
Kontakt
