Krympeflex, krympeslanger og formgods til dine applikationer!

Krympeflex: HellermannTyton tilbyder den perfekte beskyttelse til dine ledninger og kabler

SA47 Krympeflex

Mangler du krympeflex der passer til dine applikationer?

Nøglefaktorerne bag vores succes er de unikke og ret specifikke egenskaber ved vores krympeflex. Med udgangspunkt i kravene fra rumfartsindustrien og jernbanetransport, fokusere vi på selvslukkende brandbeskyttelsesegenskaber ved krympeflex.

Ifølge de fastsatte krav kan krympeforholdet, det vil sige den præcise størrelse, som krympeflex kan krympe, være lige så vigtige i denne proces som sammensætningen med halogenmaterialer til fremstilling af krympeflex.

Hvad er krympeflex?

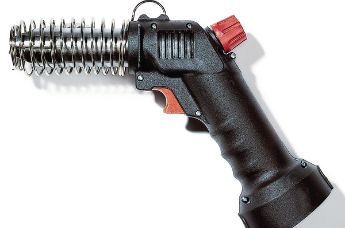

Varmekrympning betyder: Behandlingsprocessen, f.eks. Ved hjælp af en elektrisk eller gasvarmepistol, til at krympe udvidede plastrør eller formgods ned til dets oprindelige størrelse. Der skelnes i denne henseende mellem inddrevet dimension (original størrelse) og leveret dimension (udvidet størrelse). Krympeflex anvendes i forskellige industrier og anvendelser - for eksempel at isolere og beskytte kabler mod varme, kemikalier eller vand. Se denne video med vores varmekrymp eksperter Barry og Mark for at se, hvor nemt krympeflex skal håndteres.


Heat shrink moulded shapes selection

Hvert enkelt krympeflex skal tilpasse sit specifikke arbejdsområde til den højeste grad af nøjagtighed - fra batchproduktion, f.eks. Som isoleringshåndtag til værktøj, til opvarmning af krympeflex til nedgravede kabler.

Dette er især fordelagtigt for kabler, der allerede er lagt, og som ville være ekstremt dyre at reparere med hensyn til ressourcer og omkostninger uden at bruge tilsvarende specialiseret krympeslanger (krympeflex kabler).

Fra harpiksbeklædt krympeflex til gennemsigtigt krympeflex, der gør det muligt for de identificerende elementer at forblive synlige på kabler der skal isoleres, tilbyder HellermannTyton et omfattende udvalg af krympeflex, der opfylder de højeste internationale standarder.

HellermannTyton giver montører og beslutningstagere en løsning, der passer til deres specifikke behov, som er skræddersyet til deres fagområde, eller for at sige det på en anden måde: HellermannTyton krympeflex fjerner problemer, før de opstår.

Krympeflex: Krympbar reparationsmuffer RMS

Krympbar krympeflex reparationsmuffer RMS

RMS er varme krympbare wrap-around ærmer bruges i kabel reparation og splejsning applikationer. Wrap-rundt ærmer er et hurtigt, arbejdskraftbesparende og permanent kabel reparations- og tætningssystem. Muffen er simpelthen viklet rundt om kablet og holdes på plads ved hjælp af en skinne og kanal lukning.

Kabel reparationsmuffen RMS er særlig anvendellige til reparation af nedgravede kabler, hvor det ville være svært eller umuligt at bruge en krympeslange. Opvarmning med en gasbrænder vil krympe muffen og smelte den klæbende indre belægning, hvilket resulterer i en isolerende og tætmonteret reparation.

Muffen giver fremragende korrosionsbeskyttelse, slidstyrke og vejrbestandighed. Det høje krympeforhold begrænser antallet af størrelser til kun 6. Hver størrelse dækker en række kabelstørrelser. RMS er tilgængelig i forskellige standardlængder. Andre længder tilgængelige på forespørgelse.

Krympeflex og formgods til dine applikationer!

Krympeflex er ekstruderet plastrør, som udvides og vil krympe tilbage til sin ekstruderede størrelse, når den opvarmes. Krympeflex bruges til elektrisk isolering af kabler og ledninger, der også giver mekanisk og kemisk beskyttelse.

HellermannTyton er en global producent, der tilbyder kvalitets fastgørelse, tilslutning, routing, beskyttelse og identifikation af løsninger til forskellige markeder. For vores kunder udvikler vi markedsløsninger, som unikt opfylder branchens behov - løser et krav om applikation, sparer installations- og komponentomkostninger og forbedrer slutproduktets kvalitet - uanset hvad din branche er:

Krympeflex Krympeflex

Krympeflex til elektrisk- og mekanisk beskyttelse. Sortimentet indeholder: tynd-, mellem- og tykvægget krympeflex uden lim (enkelt væg) eller med lim (dobbelt væg). Krympeflex fremstillet af Polyolefin (POX), Elastomer (PES), Fluoropolymer (FPM), Polyvinylidenefluoride(PVDF) eller Polytetrafluorethylene (PTFE) og med krympeforhold fra 2:1 op til 6:1.

Formgods Formgods

Formgods med eller uden lim herunder 2-vejs op til 6-vejs afgrening samt 90° og 45° afgrening og T- og Y-stykker. Endehætter med lim og endehætter med lim for lavvolts applikationer. 2-komponent epoxy lim og krympe tape.

Ikke krympbar flex Ikke krympbar flex

Fleksible slanger fremstillet af Chloroprene (CR), Polyvinylchloride (PVC), Polyolefin (PO), Polytetrafluoroethylene (PTFE) eller Silicone (SI) samt Hellarine smøremiddel til gummi og plastik tyller.

Med det brede program af krympeslanger i forskellige materialer, farver, størrelser, vægtykkelser og krympeforhold tilbyder HellermannTyton produkter til enhver applikation

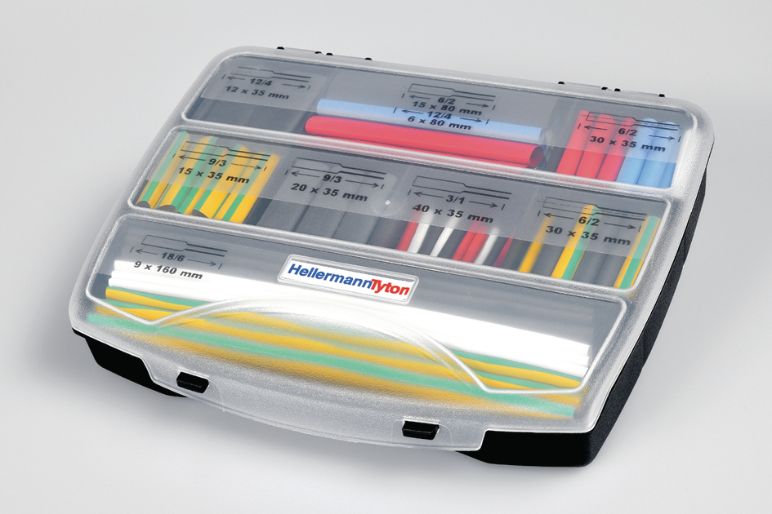

ShrinKit 321 til krympeflex, i en praktisk boks

krympeflex ShrinKit 321, i en praktisk boks

Med ShrinKit 321 har HellermannTyton sat en ny standard på varmekrympning. ShrinKit krympeflex dækker et stort område på grund af krympeforholdet 3:1.

Den praktiske sortiments kuffert passer til stort set alle typer af krympe opgaver. Det store udvalg af størrelser, farver og længder passer på en mængde forskellige opgaver som isolation, mekanisk beskyttelse eller opmærkning. Med det høje 3:1 krympeforhold dækker slangerne varierende former og diametre.

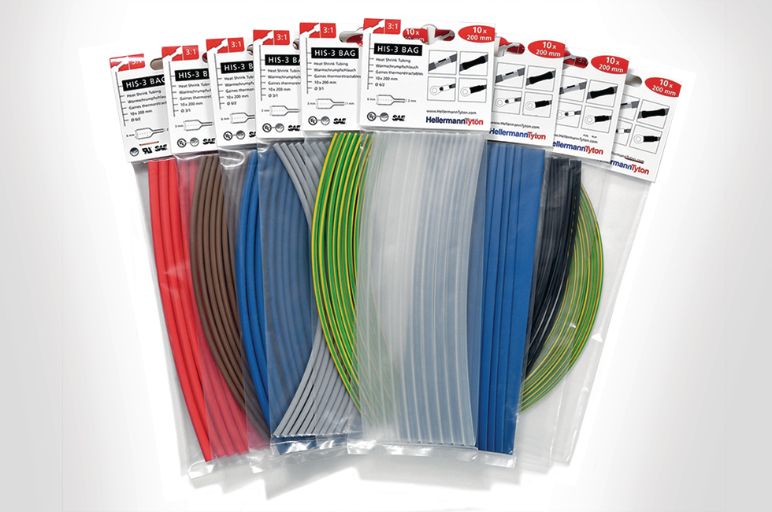

Krympeflex HIS-3

krympeflex HIS-3

HIS er en række krympeflex leveret i enten en praktisk boks eller i poser med tilpassede længder.

Rækken består af HIS-3 og HIS-A (med lim) med krympeforhold på 3:1. Med det ideelle krympeforhold på 3:1 kan disse produkter erstatte mange forskellige størrelser af krympeflex. Boksen giver praktisk opbevaring og giver støvfri beskyttelse selv efter åbning. Poserne er praktiske til små reparationsarbejder.

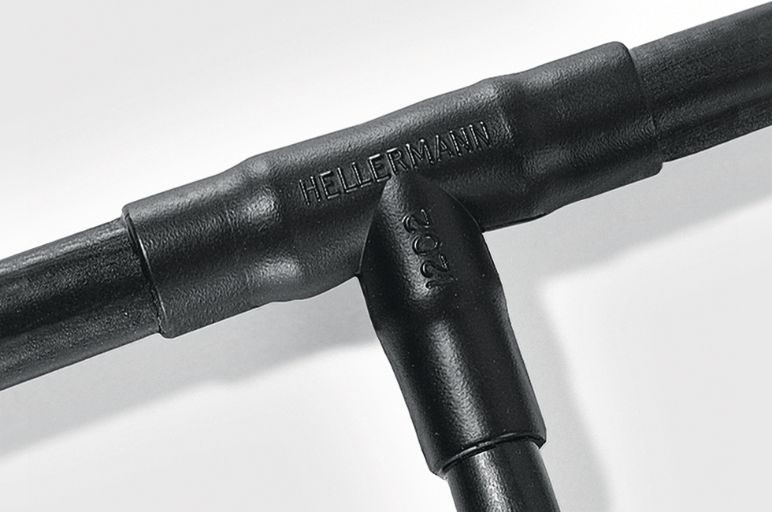

Formgods med lim

Formgods med lim

Helashrink formgods med lim giver mulighed for meget præcis montage, ekstrem robuste forbindelser og fremragende korrosionsbeskyttelse ved kabelafgrene i strengkabling.

Udformningen giver trækaflastning, forsegling og mekanisk beskyttelse på kabler. VG udformning.

Krympeflex MA47

Krympeflex MA47

TREDUX MA47  er en medium vægget krympeslange med lim og med et krympeforhold på 4:1. Slangen er modstandsdygtig overfor opløsningsmidler, syrer samt baser og har en en høj mekanisk styrke. Limen sikrer en tæt forsegling mod fugt.
TREDUX slangerne leveres i længder af 1 m og er pakket i karton, der kan  isættes TREDUX Display.
Krympeslangen anvendes til isolering og beskyttelse af lavvolts kabelsamlinger og afslutninger.

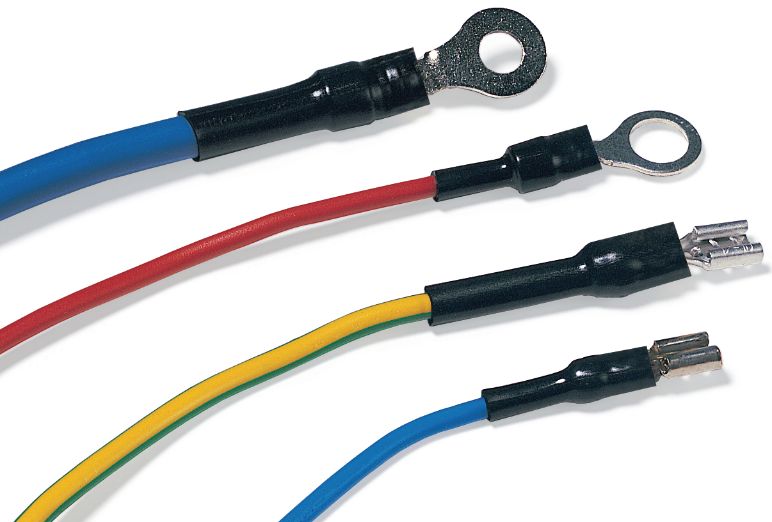

Krympeflex TREDUX

Krympeflex TREDUX

TREDUX programmet har krympeforhold 3:1 og leveres i karton med 1m længder. Slangen er udført i polyolefin, tyndvægget samt meget fleksibel og findes i farverne sort og gul/grøn (GG). TREDUX leveres i 9 størrelser fra 1,5 mm og op til 101,6 mm.
Generelle behov indenfor isolation og beskyttelse.

Retvinklet krympeformgods Helakrymp 1100 Serien

Retvinklet krympeformgods Helakrymp 1100 Serien
De retvinklede, formstøbte varmekrympformer af Helashrink 1100 serien sørger for trækaflastning og mekanisk beskyttelse for tilslutningskabelforbindelser med cirkulære stik.

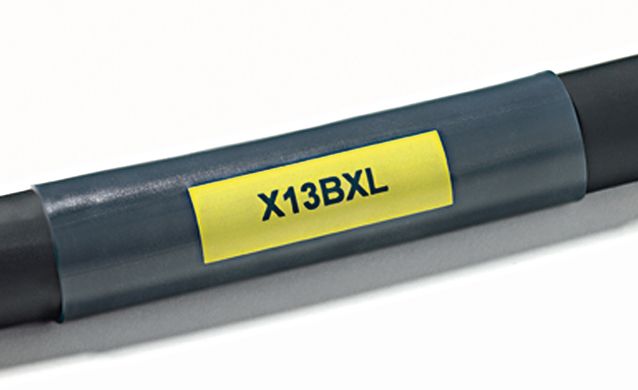

Krympeflex TF24

Krympeflex TF24

TF24 er en transparent krympeflex, der er ideel til beskyttelse af ledere samt kabelmærker. Den transparente slange giver mulighed for visuel besigtigelse og beskytter opmærkningen.

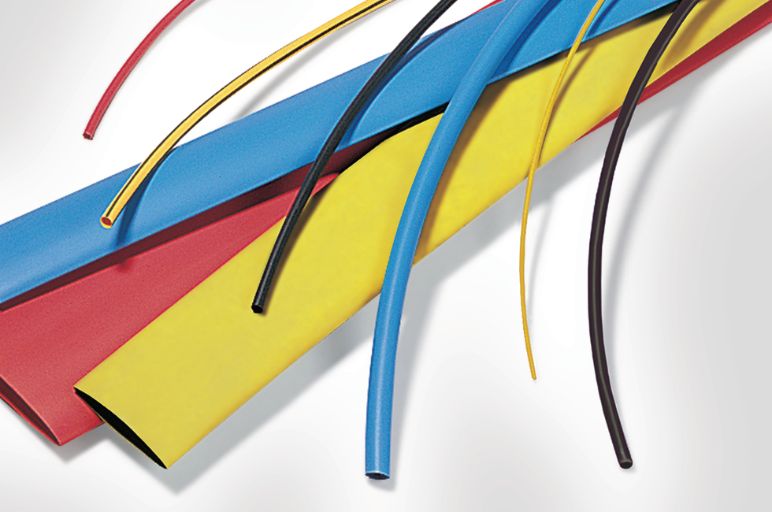

Krympeflex TF21

Krympeflex TF21

TF21 er en hurtigkrympende slange der ofte benyttes til isolation, beskyttelse mod rust eller mekanisk aflastning. Den benyttes også til opmærkning samt bundtning.
Slangen har udmærkede elektriske, mekaniske og kemiske egenskaber, der overholder industrielle standarder. TF21 er UL224 godkendt og leveres i forskellige størrelser og farver. Såfremt man ønsker krympe forholdet 3:1, anvendes TF31.

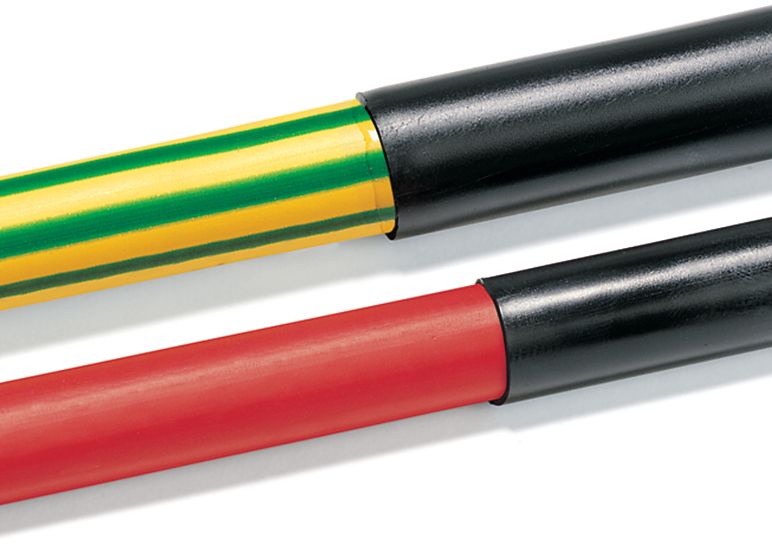

Krympeflex TR27

Krympeflex TR27

Denne halogenfrie slange er en tyndvægget version af SR27. TR27 anvendes i områder, hvor det er vigtigt at begrænse udslip af giftige gasser i tilfælde af brand.
TR27 anvendes i applikationer, hvor udslip af giftige gasser ved en eventuel brand, skal reduceres til et absolut minimum, såsom i tunneler,  hospitaler, skoler,  serverrum m.m.
SR27 er desuden ideel til røgfølsomme områder, som i undergrundsstationer, offshore samt luftfart.

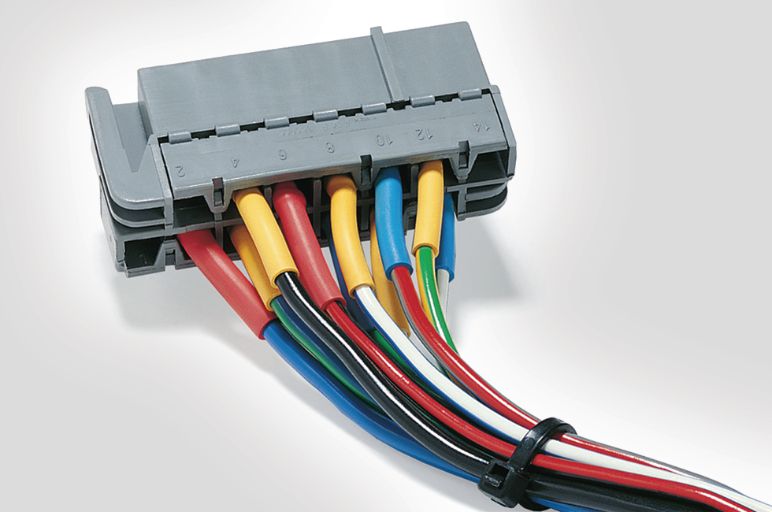

Krympeflex HFT-A

Krympeflex HFT-A

HFT-A og HFT-B er en hurtigkrympende slange. Krympeflexen har udmærkede elektriske, mekaniske egenskaber og er modstandsdygtig overfor kemikalier samt opløsningsmidler. Den er godkendt iht. CSA- og UL-224 og kan leveres i forskellige farver samt op til en diameter på 101,6 mm.
HFT-A er en tyndvægget krympeflex der ofte benyttes som mekanisk- og elektrisk beskyttelse. Den benyttes desuden til opmærkning og bundtning.
Den transparente slange HFT-B benyttes også til bundtning og kabelbeskyttelse, hvor der er krav om visuel inspektion

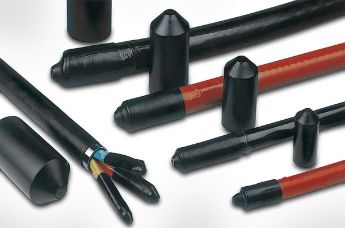

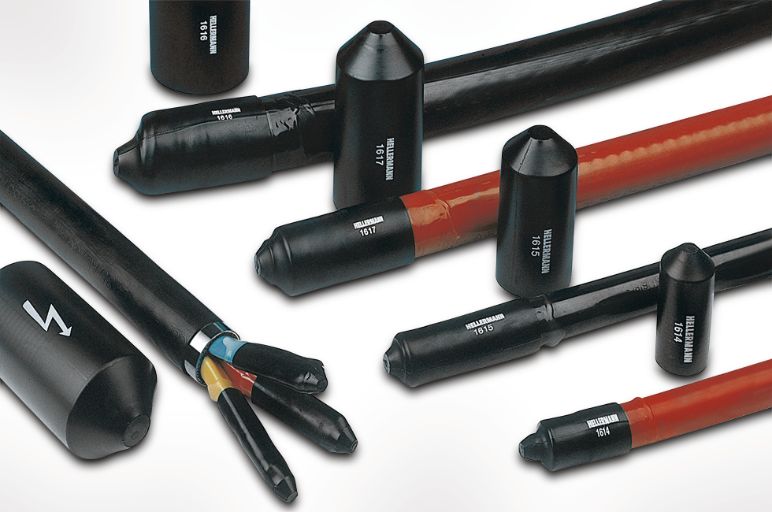

HEK endehætter

HEK endehætter

Endehætter anvendes til at forsegle kabler under lagring samt transport. HEK hætterne kan anvendes, som en isolerende kappe på strømførende LV kabler.
Limen i endehætterne yder en fremrangende miljømæssig forsegling.
Den udvendige kappe er forsynet med lynsymbol for indikering af strømførende kabler.
Endehætter er fortrinlige til anvendelse på polymert- eller papirisolerede ledere af aluminium eller stål, som kan blive udsat for rustangreb.

Ved valg af korrekt krympeflex er det vigtigt at overveje følgende parametre:

Vægtykkelse på krympeflex:
Materialetykkelse er opgivet i mm efter afsluttet krympning. "Nominel" definerer størrelsen uden tolerance.
Der kan vælges mellem tyndvægget, mediumvægget og tykvægget krympeflex.
Krympeflex kan desuden leveres med lim. Disse kaldes også dobbeltvægget slange.

Diameter af krympeflex:
For tyndvægget krympeslange med krympeforhold på 2:1 (standard slange) er diameteren normalt angivet i tommestørrelse 25,4 mm svarende til 1 tomme.

Krympeforhold:
Afhængig af materialet og vægtykkelse kan krympeflex ekstruderes til en vis grad.
Krympeforholdet indikerer hvor meget produktet krymper (leveret diameter i forhold til krympet diameter). Krympeforhold varierer fra 2:1 op til 6:1. Jo højere et krympeforhold der angives, øges fleksibiliteten hvad angår diameter variationen på de emner, der skal dækkes med krymp. Det betyder samtidig, at lagerføringen kræver færre størrelser af krymp.
Dermed reduceres lager både hvad angår plads samt investering.

Ændring efter krymp:
Krympeflex krymper ikke kun i diameter, men også i længden. Ændringen i længden efter krymp er oplyst i procent.

Min. krympetemperatur:
Krympeflex krymper ikke ved samme temperatur. Dette afhænger af typen af materiale, de er fremstillet af og vægtykkelsen.

Driftstemperatur:
Driftstemperaturen varierer afhængig af typen af materiale de er fremstillet af samt vægtykkelsen.

Når du skal vælge en krympeslange er det vigtigt at tage højde for 80:20 reglen. Krympeslanger skal krympe mindst 20% og ikke mere end 80% af den totale kapacitet for at opnå det optimale resultat. I oversigten over anvendelsesområder vil du finde krympeslanger, som passer på alle kabeldiameter. I oversigten er der taget højde for 80:20 reglen.

I vores oversigt over krympeflex finder du anbefalet krympeflex for enhver kabeldiameter. 80:20 reglen skal selvfølgelig overholdes.


Når du skal vælge krympeflex er det vigtigt at tage højde for 80:20 reglen.

Krympeflex anvendes generelt ved kabelkonfektionering. Krympeflex beskytter isolation, kabelopmærkning og giver mekanisk beskyttelse.

Praktisk værktøj til at vælge den rigtige krympeflex

Krympeflex beregner

Varmekrymp beregner

Ved udvælgelse af rigtig slangestørrelse er det vigtigt at tænke på "80:20 reglen". Krympeflex skal krympe mindst 20% og maksimum 80% af dens potentielle krympeforhold.

Tip: Beregneren kontrollerer også om den valgte krympeflex er egnet til den aktuelle applikation.
http://www.hellermanntyton.dk/beregner/varmekrymp-beregner

Vægtykkelses beregner

Vægtykkelses beregner

Afhængig af emnets dimensioner når en krympeflex anvendes, ændrer diameter og vægtykkelsen sig. Kalkulatoren hjælper med at opnå den teoretiske vægtykkelse ved en bestemt diameter.Venligst indtast udvendig diameter på emnet
http://www.hellermanntyton.dk/beregner/vaegtykkelses-beregner

Retningslinjer for krympeflex

Bemærk 1: Ved krympning anbefales det at starte på midten og arbejde ud mod begge ender. Dette forhindrer luft i at blive indkapslet.

Bemærk 2: Krympeflex vil også krympe i længderetningen. Dette bør tages med i beregningen, når længden af krympeflex fastlægges

Bemærk 3: Det er muligt at mindske længdekrympning ved at krympe enderne først og midten til sidst.
Bemærk dog at indkapslet luft vil forhindre slangen i at krympe.

Bemærk 4: Hvis emnet der skal dækkes er af metal eller varmeledende skal man sikre sig, at emnet er forvarmet for at undgå kolde områder.

Bemærk 5: Når krympeflex afklippes skal man sørge for, at enderne er korrekt afklippede og uden flosser. Det kan medføre at slangen sprækker under krympning.

Bemærk 6: Ved valg af slangestørrelse skal der tages højde for 80:20 reglen. Det betyder, at slangen skal krympe mindst 20% og maksimalt 80%.

Bemærk 7: Under krympning skal du sikre dig, at området er vel ventileret.

Hvad er krympeflex med lim?

Krympeflex med lim er også kendt som dobbeltvægget slange. Fordi her har du en kombination af en tværbundet yderkappe (Polyolefin) og et indvendigt lag af lim. Når den opvarmes, smeltes den indre klæbemur. Denne proces skaber et vedhæftningslag, der sikrer en tæt pasform til ledning, kabel eller stik. Krympeflex med lim er ideel til fremstilling af stærke, vejrfaste tætninger med ekstra mekanisk styrke og fremragende beskyttelse mod korrosion.

Se denne video og få demonstreret dobbeltvægget krympeflex af vores eksperter Barry og Mark.



Hvad er klar/gennemsigtig krympeflex?

Mange kabler er farvekodet eller har identifikationsmærker trykt på dem - for eksempel i offentlige bygninger som lufthavne og hospitaler, men også i tunneler og transportmidler som jernbanevogne, skibe og fly. Gennemsigtig krympeflex bruges ofte til at isolere kabelkapper samtidig med at identifikationsmærkerne er synlige.

Lær mere om transparent krympeflex i denne video med vores eksperter Barry og Mark.
