Korrugeret rør til industri og elinstallationer

Plastrør med tilhørende fittings og holdere

Find det rette korrugerede rør til din opgave

HelaGuard HG-FR plastrør giver fremragende beskyttelse ved brand.

Uanset om det er i bilindustrien, maskin- og anlægsteknik, tog eller i offentlige bygninger, kan korrugerede rør findes næsten overalt. Plastrør anvendes primært til at beskytte kabler og ledninger.

Afhængigt af den påtænkte anvendelse fremstilles korrugerede rør i forskellige diametre og af forskellige materialer, for eksempel PA6, PA12, PP og PE. Selvom disse normalt er stive materialer, bliver plastikrørene fleksible og bøjelige på grund af den bølgeformede fremstillingsmetode.

Korrugerede rør fås i både lukkede og slidsede varianter, samt med forskellige  væg tykkelser. Korrekt montage kræver desuden anvendelse af passende rørfittings, såvel som egnede rørholdere.

Denne side giver dig en oversigt over HellermannTytons sortiment af korrugerede rør.

Produkt oversigt



Korrugerede rør til tavlebygning

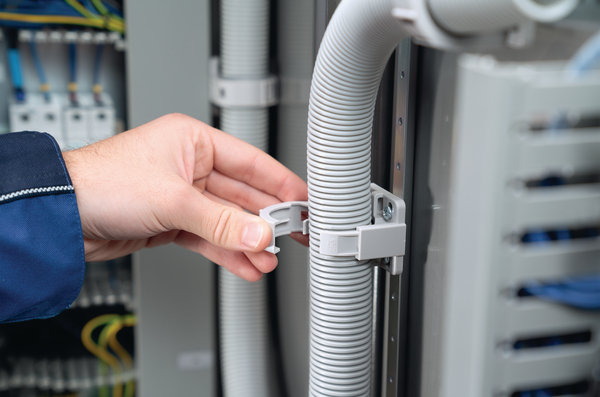

CTCC-IWS holder til korrugeret rør.

Løsninger til fastgørelse og fremføring af ledninger i tavler skal være lette at udføre

Ligesom vores IWS holdere: Ud over det tidsbesparende aspekt er vores holdere det bedste valg hele vejen rundt, især i kombination med vores tilhørende sortiment af IWS korrugerede rør.

Faste, sikre, gennemtænkte: Afstemt efter hulmønsteret i styreskabet kan vores praktiske korrugerede rørholdere monteres i et snuptag – og genåbnes nemt med en skruetrækker, hvis det ønskes.

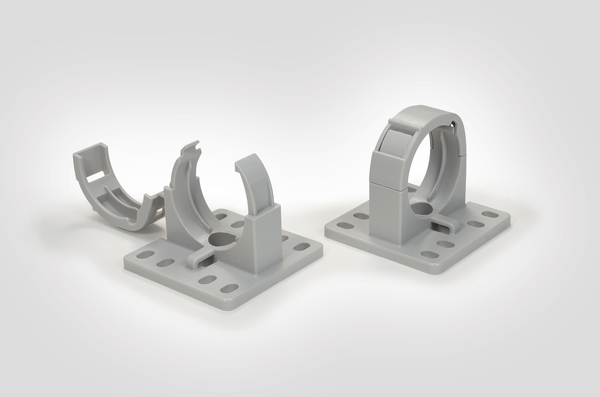

CTCC-IWS holder til korrugeret rør.

Det smarte design af vores rørholdere giver mange fordele:

  • Forplacereing i åben position
  • Korrugeret rør kan rotere i holderen
  • Fastgørelsespunkt på begge sider til kabelbindere
  • Yderligere kabelføring er mulig
  • Skruehuller matcher hulmønsteret i tavlen
  • Nem at genåbne med en skruetrækker

Spiralforstærket korrugeret rør

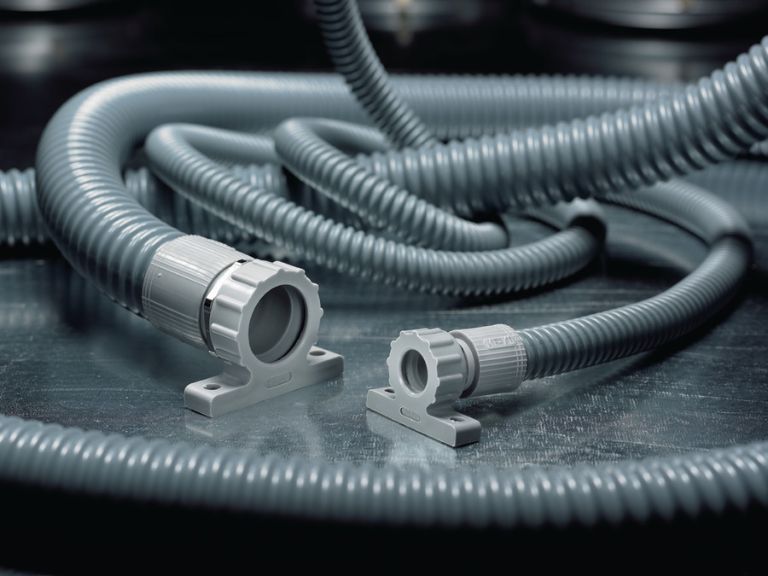

FlexiGuard korrugeret rør er yderst fleksible og giver fremragende mekanisk beskyttelse.

Det ekstrem fleksible FlexiGuard korrugerede rør imponerer med dens høje grad af fleksibilitet.

Ydeligere fordele:

  • fremragende mekanisk beskyttelse
  • god resistens overfor alkalier og syrer
  • god resistens overfor kemikalier
  • god resistens overfor UV og ozon

FlexiGuard korrugeret rør anvendes typisk i maskin- og anlægsinstallationer, robotanlæg og i tavleanlæg.

Fittings til FlexiGuard:

Slidset plastrør



Korrugeret rør, dobbelt slidset

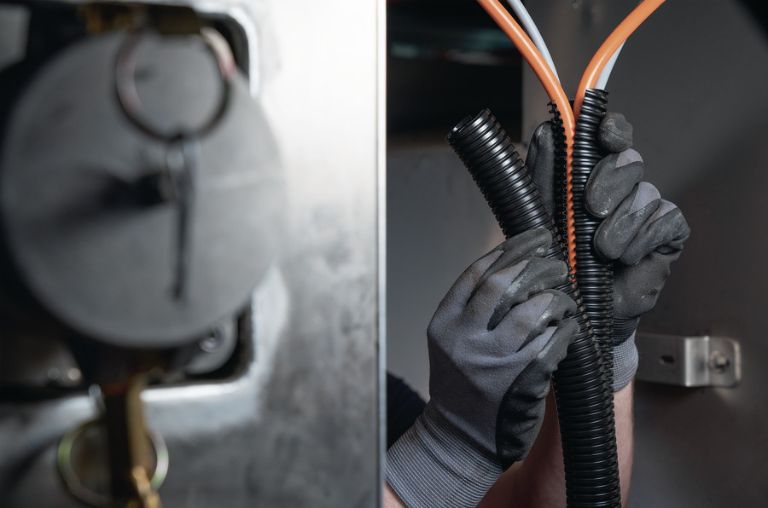

HelaGuard HG-DC korrugeret rør er oplagt til allerede terminerede ledninger

HG-DC dobbelt slidset rør er oplagt, når der skal laves eftermontering. For eksempel:

  • tavlebygning
  • maskin- og anlægsmontage

Med HG-DC korrugeret rør monteres ledningerne sideværts, og slangen kan nemt åbnes igen. Den er meget slidstærk, halogen-, svovl- og fosforfri samt selvslukkende. Den er lavet af PA6 og leveres på ruller, i længder på 25 meter eller 50 meter.

Plastrør: let, standard og kraftig



Korrugeret rør, let

Fleksibel letvægts korrugeret rør med lille bøjeradius.

Den tyndvæggede HG-LW korrugerede plastrør er velegnet til applikationer med minimal mekanisk stress, som f.eks.:

  • maskine og anlægsopgaver
  • tavler
  • bygninger

Den fleksible HG-LW har en lav i vægt og har en lang levetid. Den er meget slagfast og formstabil med meget god modstandsdygtighed over for opløsningsmidler og olier.

Korrugeret rør, standard

Fleksibel og yderst slitagefast korrugeret rør, standard.

 Standard korrugeret rør HG-SW med medium væg anbefales til brug i industrielle applikationer, som f.eks.:

  • mekaniske anlæg
  • anlægskonstruktion
  • tavlebygning
  • offentlige bygninger

HG-SW er yderst fleksibel og slitagesikker.  Den er desuden meget slagfast og formstabil samt selvslukkende i henhold til UL94 V2.

Andre typer korrugerede rør:

  • HG-HI: meget formstabil til applikationer med bevægelse
  • HG-PP: fremstillet af polypropylen (PP), egnet til indstøbinng i beton og gips
  • HG-FR: flamme hæmmende, hvor der er høje brandsikringskrav

Korrugeret rør, kraftig

Fleksibel plastrør kraftig til høje mekaniske krav

Kraftig korrugeret rør HG-HW anvendes typisk, hvor der kræves speciel mekanisk beskyttelse af ledninger som f.eks.:

  • mekaniske krævende anlæg
  • bygningsopgaver

HG-HW er designet til udfordrende miljøer. leverer stor mekanisk styrke og høj slagfasthed.

Materialet er desuden modstandsdygtigt over for opløsningsmidler og olier, slidstærkt og selvslukkende i henhold til UL94 V2.

Fittings korrugeret rør



Find den rette fitting til din opgave

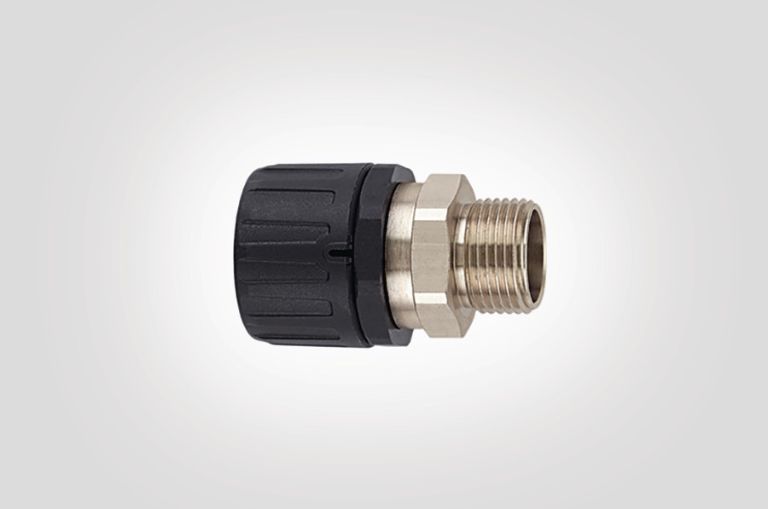

HelaGuard HG-SM lige med omløber, udvendig gevind, IP66.

HelaGuard-produktporteføljen inkluderer passende fittings til ethvert behov. På den ene side skelnes der efter designet. For eksempel er fittings vinklet i 45°, vinklet i 90° eller lige.

En yderligere skelnen i tilbehør er de forskellige beskyttelsesklasser i henhold til DIN EN IEC 60529.

Fittings i kombination med tilsvarende korrugeret rør fås i følgende beskyttelsesklasser:

  • IP66
  • IP67
  • IP68
  • IP69k

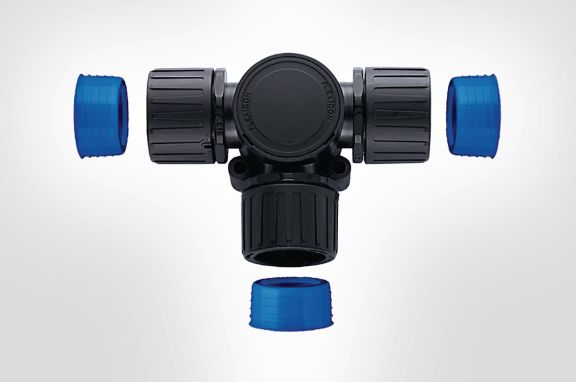

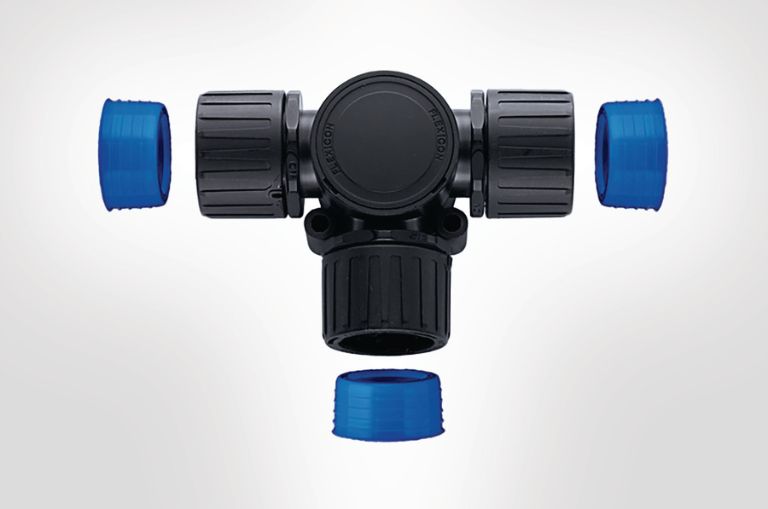

HelaGuard HGL-T, T konnektor med forsegling.

HelaGuard plastfittings monteres enkelt, hurtigt og meget sikkert. De har en exceptionel høj trækstyrke og er vibrations- såvel som manipulationssikre. De kan fjernes med en skruetrækker. HelaGuard plastbeslag kan anvendes igen og igen.

Her er en oversigt over vores tilbehør. Klik på den tilsvarende kategori for se de enkelte produkter i detaljer:

Holdere plastrør



Fastgørelsesklips til korrugeret rør, skruemontage

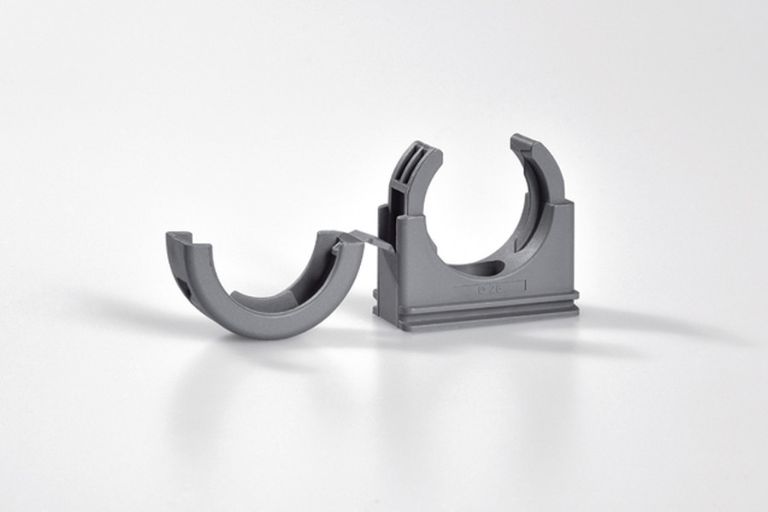

PACC holder til korrugeret rør

PACC holderen til korrugeret rør med integreret låg  fastholder HelaGuard plast slanger sikkeret.

De indvendige ribber forhindrer slangen i at bevæge sig. Holderen er hurtig og nem at montere, og kan fastgøres med skruer.

Stålholderklips med PVC indlæg

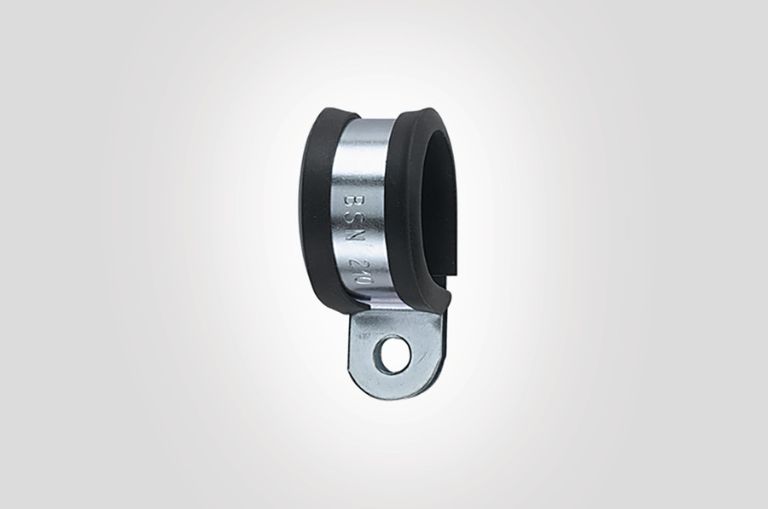

AFCS klips anvendes til fastgørelse af metalslanger.

AFCS galvaniseret klips med PVC beskyttelses indlæg anvendes som yderlige fiksering af korrugerede rør.

Den er meget nem at anvende. Beskyttelses indlægget forhindrer beskadigelse som følge af slitage.

Slangeholder til tavlemontage

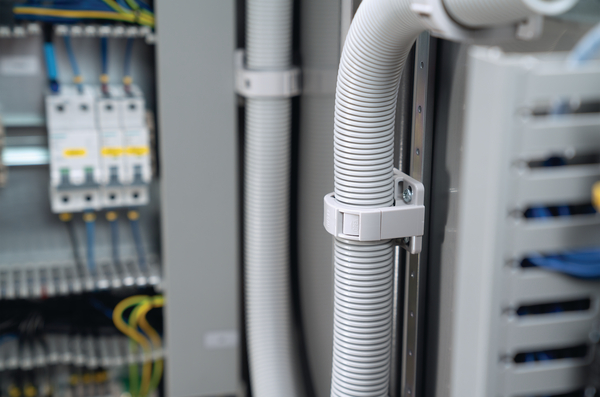

IWS korrugerede rør anvendes til føring og beskyttelse af ledninger i tavler og maskinbygning.

IWS holderen og de tilhørende korrugerede rør er perfekt tilpasset tavlebygning.

Du kan se mere om IWS andet sted på denne side.

FAQ

Hvordan finder jeg det rette korrugerede rør?

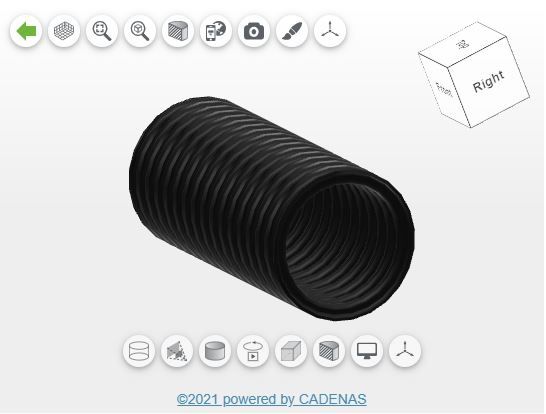

CADENAS, korrugeret rør.

I samarbejde med softwareudbyderen CADENAS tilbyder vi dig de fleste af vores HelaGuard korrugerede rør inklusive de tilhørende fittings online som gratis 2D- og 3D-model.

Udover detaljerede specifikationer på de enkelte produktløsninger, finder du også talrige produktbilleder udover brugbare modeldata.

CADENAS gør det nemt at finde den rigtige løsning til din applikation – for endnu mere præcis planlægning, fra den allerførste idé.

Hvordan finder jeg den rette fitting?

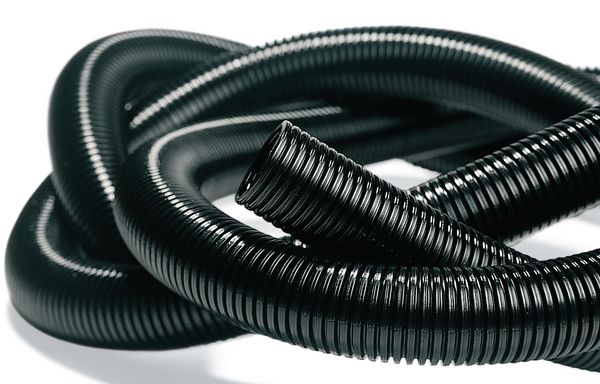

IWS fleksibel korrugeret rør.

Ud fra navnet på en HelaGuard plastikfitting kan du nemt bestemme blandt andet IP-beskyttelsesklasse, gevindtype og fittingsform.

For at gøre det så nemt som mulig, kan du se en oversigt over vores HelaGuard anvendte betegnelser her.

Hvordan monterer eller afmonterer jeg en fitting fra et korrugeret rør?

For at afmontere en HelaGuard plastfitting, skal du blot bruge en flad skruetrækker. Fittings kan afmonteres og genanvendes så ofte som nødvendigt.

For at montere eller afmontere en HelaGuard plast fitting, skal du blot følge disse enkle instruktioner:


Hvordan monterer eller afmonterer jeg en fitting fra et korrugeret rør? Hvordan monterer eller afmonterer jeg en fitting fra et korrugeret rør?

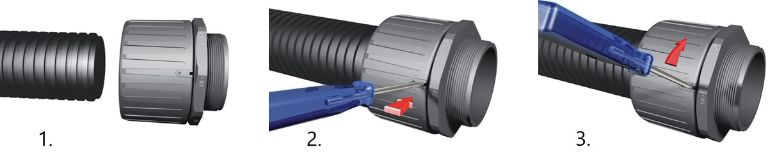

1. Hvis fittingen har været brugt før, skal du sikre dig, at slidsen peger på "ON"-positionen. For at montere fittingen skal du skubbe den ind på enden af slangen, så langt som muligt uden at tvinge den og dreje den lidt. Beslaget er nu sikkert låst.

2. For at fjerne fittingen, stikkes en lille skruetrækker ind i slidsen.

3. Flyt skruetrækkerens håndtag mod "OFF"-positionen. Låsedelen vil rotere lidt og låsemekanismen er nu udløst.


Hvordan monterer eller afmonterer jeg en fitting fra et korrugeret rør? Hvordan monterer eller afmonterer jeg en fitting fra et korrugeret rør?

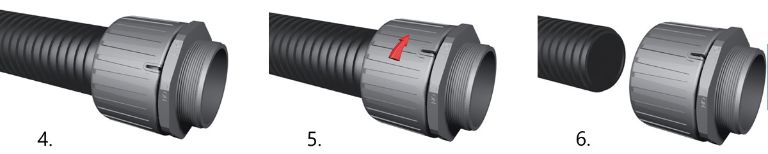

4. Fjern skruetrækkeren.

5. Drej låsedelen så lang som lukligt frem mod “OFF” positionen.

6. Fjern fittingen fra slangen.



Hvis du stadig er usikker, kan du se ovenstående trin i denne illustration.

Hvordan afklipper jeg korrugeret rør?

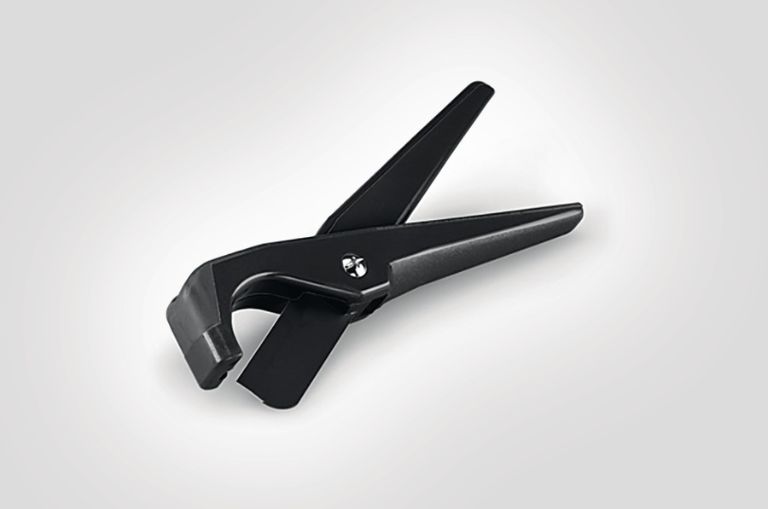

CONCUTTER, et enkelt håndværktøj til afklipning af korrugeret rør.

Plastslanger klippes nemt med CONCUTTER – et enkelt værktøj til at afklippe plastslanger.

CONCUTTER fås i to varianter:
