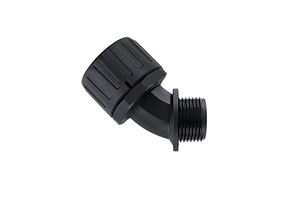

HG34-45-M32 sort 45° vinkel fitting for 34mm slange med udvendigt gevind M32. IP66
Bestillingsnr. 166-23403 | HG34-45-M32-PA66-BK |

HelaGuard HG-45 fitting 45°, IP66.

HelaGuard fitting, 45° fast udvendig gevind

Høj udtræksstyrke
Stor resistens overfor opløsningsmidler og olier
Indeholder ikke halogener, svovl og fosfor
Metrisk gevind med møtrik

Lagervare

Tilføj til Min Oversigt

Find en forhandler i nærheden af dig

Downloads CAD-Download

Andre produkter i denne produktgruppe:

Fittings med fast udvendig gevind >

Basis data

Applikation	45° fitting udvendig gevind
Aflastningsfunktions	Nej
Antal pr.	pose
Drejeligt gevind	Nej
Farve	Sort (BK)
Forbindelsestype	Snap konnektering
GLOBAL PART DESCRIPTION	HG34-45-M32-PA66-BK
Gevindtype	metrisk
Globalt produktnavn	HG34-45-M32
Kort beskrivelse BMEcat	HG34-45-M32 sort 45° vinkel fitting for 34mm slange med udvendigt gevind M32. IP66
Lokalt bestillingsnummer	166-23403
Materiale	Polyamid 6.6 (PA66)
Messing gevind	Nej
Pakkeindhold	10Stk.
Produktgruppe	Fittings med fast udvendig gevind
Produktserie	HG-45 45 ° fitting, IP66
Variant	45°-vinkel
Vægt	0.0493kg

Produkt dimensioner


Gevinddiameter (FD)	40mm
Gevindlængde	16mm
Gevindstørrelse	M32
Længde (L)	81mm
Længde (L2)	16mm
Min. hulstørrelse	24.5mm
Mindste indvendig diameter	24.5mm
Møtrikstørrelse	49mm
NW	29mm
Nominel diameter	1.31"
Nominel diameter	34mm
Udvendig diameter max.	51mm
Vinkel	45

Downloads

Specifikationer

Driftstemperatur	-50 °C til +135 °C
ELV overensstemmelse	Ja
Farligt gods	Nej
Flammehæmmende egenskab	Iht. UL94 V2
Halogenfri	Ja
IP klasse	IP66
ROHS overensstemmelse	Ja
Specifikation
Specifikation	UL-Recognized

Logistik og pakning


EAN nummer	4031026305004
Forpakning 1 Antal	10
Forpakning 1 Bredde	0.25m
Forpakning 1 Højde	0.05m
Forpakning 1 Længde	0.33m
Forpakning 1 Type	pose
Forpakning 1 Volume	0.004125m³
Forpakning 1 Vægt	0.493001kg
Forpakning 2 Bredde	0.267m
Forpakning 2 Højde	0.216m
Forpakning 2 Længde	0.3048m
Forpakning 2 Type	karton
Forpakning 2 Volume	0.0176m³
Min. ordrebestilling	10
Oprindelsesland	GB
Toldnummer	39174000

Mere information

ETIM 7 nøgle	EC001176
ETIM 8 nøgle	EC001176
ETIM 9.0 Key	EC001176
