Kaynaklı Saplamalar için 2-Parçadan oluşan Kendinden Tespitli Bağlar

Ürün kodu 150-10144

| T50SSB5-PA66HS/POM-BK

|

Çeşitli kaynaklı saplamaya tespitli kablo bağları.

Kablo bağı ve kaynaklı saplamaya yerleştirme kaidesi önceden birleştirilmiş
Hızlı ve kolay montaj
Kafa, montaj için mükemmel pozisyona gelecek şekilde döner.
El aleti gerektirmeden montaj için ‘yumuşak-itmeli’ tasarım
Mantar -biçimli SBH yalıtımı ya da ses-geçirmez örtü özeliğini sağlar.
SBS, kablonun takılması öncesinde montaj için ideal
SB5, tespit noktası için yanal toleransa imkan verir

daha fazlasını göster

İzleme listesine ekle

Fiyat teklifi isteyin

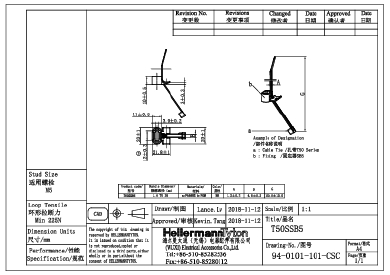

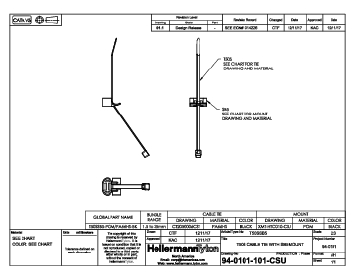

Karşıdan yüklemeler CAD-Download

Bu ürün grubunda daha fazla ürün:

Kaynaklı Saplamalar için 2-Parçadan oluşan Kendinden Tespitli Bağlar

Temel Veriler

Uygulama	Başlangıçta otomotiv endüstrisinde kullanılmak üzere tasarlanmış olan bu ürün, 5 mm. kaynak saplamalar veya 5 mm. ISO cıvataların kullanıldığı ve kabloların demetlenmesi ve sabitlenmesi gereken çeşitli uygulamalarda kullanılabilir.
Ambalaj Miktarı	300adet
Açılabilir Kapak (Evet/Hayır)	Hayır
Ağırlık/Birim	0.002788kg
Beher miktar	adet
GLOBAL PART DESCRIPTION	T50SSB5-PA66HS/POM-BK
Kablo Bağı	Poliamid 6.6, ısı-dayanımlı (PA66HS)
Kablo Bağı Kilitleme Mekanizması	plastik mandal
Levha Pozisyonunun Tanımlanması	yok
Malzeme	Poliamid 6.6, ısı-dayanımlı (PA66HS), Poliasetal (POM)
Min.Çekme Dayanımı	225N
Montaj Klipsi	Poliasetal (POM)
Renk	Siyah (BK)
Sabitleme Yöntemi (FF)	Kaynak Saplamalı Sabitleme Montajları
TİP	T50SSB5
Çeşit	İçten Tırtıklı
Ürün Grubu	Kaynaklı Saplamalar için 2-Parçadan oluşan Kendinden Tespitli Bağlar

Ürün Ebatları

Boy (L2)	20.0mm
Demet Çapı (metrik)	1.5-35.0mm
Genişlik (W)	4.6mm
Genişlik (W2)	21.8mm
Kalınlık (T)	1.2mm
Max. Bağlama Çapı (⌀ max.)	35.0mm
Min Saplama Boyu	14.2mm
Min. Bağlama Çapı (⌀ min.)	1.5mm
Saplama ⌀	M5
Uzunluk (L)	150.0mm
Yüksk. (H)	1.2mm
Yüksk. (H2)	10.0mm

Karşıdan yüklemeler

Onaylar ve Spesifikasyonlar

Montaj Klipsi Çalıştırma Sıcaklığı (Metrik)	-40 °C ila +85 °C
ROHS Uyumluluğu	Evet
Spesifikasyon
Tehlikeli eşyalar	Hayır
Tutuşma Sınıfı	UL94 HB
Çalışma Sıcaklığı - °C	-40 °C ila +85 °C

Lojistik ve Ambalajlama


Ambalaj 1 - Ağırlık (kg)	0.8564kg
EAN / GTIN	4031026212685
Gümrük Tarife Numarası	39269097
Menşei	CN

Daha fazla Bilgiler

ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Anahtarı	39121717
