Buat klemensi HelaCon - profesyonel kablo bağlantıları için

Tüm varyasyonlarda buat klemensi : her elektrik tesisatı alanı için

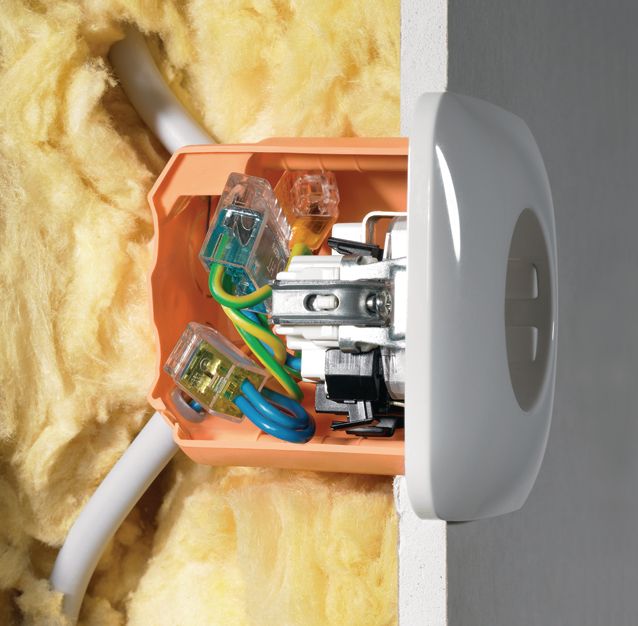

Buat klemensi HelaCon ailesi

HelaCon buat klemensi elektrik muhafazası uygulamalarında kabloların ve tellerin hızlı, basit ve güvenilir bir şekilde sonlandırılması ve dağıtımı için kullanılır. 450 volta kadar tipik bir gövde gerilimi aralığında kullanılabilirler. Çok çeşitli giriş kutuplarının,  iletken sayısına ve kullanılabilir alana bağlı olarak uygulamada yüksek esneklik sağlar.

2,5 mm²'ye kadar olan kesitler uygun şekilde işlenebilir ve bir voltaj düşüşü olduğunda daha kalın iletkenlerin kullanılmasına izin verir. Farklı kablo türleri, çaplar, renkler, bağlantı kutuları ve kullanılan montaj sistemleri nedeniyle kablo dağıtımı ve branşman işlevselliği ülkeden ülkeye değişir.



Buat klemensler nasıl bağlanır?

HelaCon Plus Mini bağlantı terminalimizin yeni geliştirilen çift yaylı klemensleri, push-in kablosu terminale çok daha az çaba ile sokulabildiğinden özellikle ulaşılması zor alanlarda veya çalışırken pratik olmasını kolaylaştırır. Şeffaf gövde sayesinde, telin doğru şekilde yerleşip yerleşmediğini bir bakışta kontrol edebilirsiniz. Bu videoda ne kadar kolay olduğunu görün.

Bireysel gereksinimler ne kadar farklı olursa olsun - HelaCon buat klemensleri serisi, dünya çapında her görev için en iyi çözümü sunar. Farklı renk kodları,  buat klemensleri boyutlarının kolayca ayırt edilmesine yardımcı olur. Tüm kablo girişleri bir tarafta arka arkayadır.Ön tarafta ayrı bir performans testi, kullanım, kurulum ve bakım sırasında güvenliği garanti eder. Kesitleri 0,5 ila 2,5 mm² arasında olan herhangi bir iletken, bitişik bağlantıyı etkilemeden aynı anda kullanılabilir.

Kompakt boyutları nedeniyle, HelaCon buat klemensleri en küçük alanlara mükemmel uyum sağlar ve genellikle duvar üzerinde ya da sıva altı tüm bağlantı kutularında kullanılabilir.

Buat klemensler HelaCon Easy

Özellikler ve Avantajlar

Buat klemensler HelaCon Easy

Buat klemensleri serisi, elektrik muhafazası uygulamalarında iletkenlerin hızlı, kolay ve güvenilir bağlantısı ve dağıtımı için kullanılır. 450 volta kadar tipik bir gövde gerilimi aralığında kullanılmak üzere tasarlanmıştır.

Çok sayıda giriş kutupları, kablo iletkenlerinin sayısına ve kullanılabilir alana bağlı olarak kullanımda yüksek derecede esneklik sağlar. 2.5 mm²'ye kadar olan çaplar uygun şekilde işlenebilir ve bir voltaj grubu oluştuğunda daha kalın iletkenlerin kullanılmasına izin verir.

Uygulama

Buat klemensler HelaCon Easy uygulama

Boyut olarak kompakt olduklarından dar alanlara mükemmel uyum sağlarlar ve genellikle duvar üzerinde ya da sıva altında her türlü bağlantı kutusunda kullanılabilirler.

HelaCon Easy, yalnızca 2,5 mm² çapa kadar katı tel ile kullanılmak üzere tasarlanmıştır. Bükülmüş, örgülü veya ince örgülü tel iletkenleri kullanılamaz.

Tel Aralığı (cULus): 22-12 AWG Sol. Cu / 22-14 AWG Kalay-batırılmış Str. Cu

Nasıl kullanılır

Buat klemensler HelaCon Easy

• Kurulumdan önce, güç kaynağının kapalı olduğundan emin olun
• Sadece bakır kablolar kullanın
• Yaklaşık 11 mm kablodan ayırın
• Kablolari tamamen klemenslere takın
• Voltmetreyi ayrı bir test girişi üzerinden kullanın
• Bir kabloyu değiştirmek veya düzeltmek için, kablo klemensleri çekerken sırayla sola ve sağa çevirin ve çekin


Buat klemensi Buat klemensi


Buat klemensler HelaCon Plus Mini

Buat klemensler HelaCon Plus Mini ailesi

HelaCon Plus Mini, elektrik muhafazası uygulamalarında profesyonel kablo bağlantıları için gelişmiş bir push-in klemenslerdir.

Yeni geliştirilen çift yaylı tasarımı, kolay işlemeye izin verir ve özellikle baş üstü işler gibi zor durumlarda montajcıları destekler.Bu, şeffaf muhafaza yoluyla görsel olarak kontrol edilebilen uygun bir sabitleme sağlar.

Farklı renk kodları, farklı bağlantı kelepçelerinin rahat bir şekilde tanımlanmasını sağlar. Ön taraftaki ayrı bir voltaj testi girişi, uygulama, kurulum ve bakım sırasında güvenliği garanti eder.

Uygulama

Buat klemensler  HelaCon Plus Mini uygulama

Polikarbonattan (PC) üretilen HelaCon buat klemensleri, elektronik kurulum alanında iletkenlerin hızlı, kolay ve güvenilir bağlantısı ve dağıtımı için kullanılır.

Bağlantılar,  duvar üzerinde ya da sıva altında her tür bağlantı kutusunda kullanılabilir.
HelaCon Plus Mini, uygun işleme ve maksimum güvenlik gerektiğinde mümkün olan en iyi çözümü sunar.

Nasıl kullanılır

Buat klemensler HelaCon Plus Mini uygulama

• Güç kaynağının kapalı olduğundan emin olun
• Sadece sağlam ve çok telli bakır teller kullanın
• Şerit uzunluğu 11 mm
• Sökülen uzunluğu kablo klemensle doğru itin - şeffaf muhafazadan bağlantıyı kontrol edin
• Arkada kolayca erişilebilir bir voltaj test girişi kullanın
• Bir kabloyu değiştirmek için: klemensleri çekerken sola ve sağa çevirin ve çekin


Buat klememsi uygulama Buat klememsi uygulama


Resim 1:  Çift yaylı tasarımli klemensler, iletkenin kolay itilmesini sağlar.
Resim 2: Arka taraftaki ayrı bir test girişi, bir voltaj ölçer kullanılmasına izin verir.
Resim 3: Katı teller 0,5 - 2,5 mm²
Resim 4: Bükülü teller 1.0 - 2.5 mm²
Resim 5: Esnek teller için uygun değil

Tel terminali HelaCon Lux

Buat klemensler HelaCon Lux uygulama

Tipik bir uygulama, gizli kablolardan gelen büyük iletkenlerin aydınlatma için esnek bir iletkene bağlanması gereken aydınlatma sistemidir. 2/1 varyantı, besleme hatlarının ek cihazlar için devredilmesini sağlar.

Çıkış / aydınlatma tarafındaki iletken kilitleme mekanizmasına basılarak kolayca takılabilir ve herhangi bir zamanda aynı şekilde serbest bırakılabilir.

Aydınlatma tarafı her türlü iletkeni taşıyabilir ve HelaCon Lux bağlantı kelepçelerini kontrol cihazları gibi esnek bağlantı kabloları taşıyan cihazları bağlamak için de kullanışlıdır, panjurlar, fanlar ve diğer sürücüler gibi.

Özellikler ve Avantajlar

• Esnek ile katı kablo bağlamak için en uygun
• Push-in klemensleri kilitleme / kilit açma yay mekanizması ile birleştirir
• Aydınlatma girişindeki ince örgülü iletkenler için
• 450 V / 24 A tipik voltaj akımı ile kullanın
• Büyük iletken için bir veya iki giriş
• Çok esnek uygulama
• Düşük takma kuvveti
• Kolay, zaman kazandıran, güvenli bağlantı için aletsiz uygulama
• Özellikle genel işler için ve kablolara erişim zor olduğunda

YENİ: Seçili yapı marketlerde pratik Blister ambalajı

Helacon Plus Mini ve HelaCon Plus Lux artık pratik Blister ambalajlarda mevcuttur.

HelaCon Plus Mini ve HelaCon Lux buat klemensleri artık pratik Blister paketlerinde de mevcuttur. Seçili yapı marketlerde bulacağınız bu setler, 10 ila 20 ürün içerir ve düşük voltajlı elektrik iletkenlerinin binalara hızlı ve kolay bir şekilde monte edilmesini sağlar.

Üniversal buat klemensleri - çözülebilen HelaCon

Özellikler ve Avantajlar

Çözülebilen HelaCon buat klemensleri sağlam, çok telli ve ince çok telli kabloları bağlamak için en iyi çözümü sunar. Buat klemensler, kolu açmadan katı tellerle kullanılabilir - sadece teli içeri iterek. 0,2 mm² - 2,5 mm² geniş aralığına uygundur. Bu yeni klemensler tamamen yeniden kullanılabilir - tornavida gerekmez. Doğru bağlantı, şeffaf kabuktan görsel olarak kontrol edilebilir. Sonuç olarak, bu kompakt klemensler, tüm kablo tipleri için çok yönlü bir çözümdür.

Üniversal buat klemensleri -  çözülebilen HelaCon

• Üniversal buat klemensleri katı ve ince şeritli teller için
• Katı teller basitçe takılır - kolu açmaya gerek yoktur
• Kompakt boyut
• Kablo boyutları: 0,2 mm² - 2,5 mm²
• Altta ayrı gerilim testi girişi
• Tamamen yeniden kullanılabilir - tornavida gerekmez
• Şeffaf muhafaza ile görsel olarak kontrol edilebilen uygun sabitleme için
• Güvenli uygulama, montaj ve bakım

Uygulama

HelaCon buat klemensleri, elektrik tesisatı alanındaki iletkenlerin hızlı, kolay ve güvenilir bağlantısı ve dağıtımı için kullanılır.

Nasıl kullanılır

Üniversal buat klemensleri -  çözülebilen HelaCon

• Güç kaynağının kapalı olduğundan emin olun
• Sadece katı ve çok telli bakır iletken kullanın
• Şerit uzunluğu 10 mm
• Kablonun içine tüm soyulmuş uzunluğunu itin -şeffaf gövde üzerinden bağlantıyı kontrol edin
• Alt kısımda kolay erişim voltajı testi girişi kullanın
• Kabloyu ayırma: İstenen kabloyu serbest bırakmak için kolu açın




Üniversal buat klemensleri -  çözülebilen HelaCon Üniversal buat klemensleri -  çözülebilen HelaCon


Adım 1: 10 mm sıyırma uzunluğu, HelaCon çözülebilen klemensleri işaret ile görsel olarak kontrol edilebilir.
Adım 2: İtme mekanizması, kırmızı kolu açmadan katı iletkenin kolay bir şekilde kurulmasına izin verir.
Adım 3: Bükülü ve ince örgülü tellerin montajı için kolu açın.


Üniversal buat klemensleri -  çözülebilen HelaCon Üniversal buat klemensleri -  çözülebilen HelaCon


Adım 4: Telleri şeffaf muhafazadan taktıktan sonra görsel kontrol edilir.
Adım 5: klemenslerin alt tarafında testi girişi.

HelaCon Plus Mini buat klemenslerin avantajları

Buat klemensler : net görünürlükle çalışma

Ev kurulumları alanında vidasız klemensleri her gün sayısız kez kullanılır. Bu rutin bir iş olmasına rağmen, çok fazla özen gerektirir.

Sorunsuz ve uzun ömürlü çalışma için sağlam ve güvenli bir uyum şarttır. Aksi takdirde, dikkatsiz çalışma hasara ve aşırı ısınmaya neden olabilir ve en kötü durumda yangın gibi tehlikeli bir duruma neden olabilir.

Yeni HelaCon Plus Mini buat klemensler serisinin şeffaf muhafazası, iletkenin mandallara uyup uymadığını hızlı ve kolay bir optik kontrol sağlar. Bu ihmal edilemez bir güvenlik faktörüdür ve tüm elektrik tesisatının kabul testlerini hızlandıracaktır.

Buat Klemensler: Farklı tel tipleri ve kesitleri

Buat klemensler HelaCon

En yeni çift yay teknolojisi sayesinde düşük itme kuvvetleri, tek ve çok çekirdekli iletkenlerin kullanılmasını sağlar.

Her bir çift yayın serbestçe sabitlenmesi, bitişik bağlantıyı etkilemeden bir klemens içinde 0.5 ila 2.5 mm² arasındaki çeşitli iletken kesitlerinin aynı anda kullanılmasına izin verir.

HelaCon Plus Mini'nin ince telli teller için tasarlanmadığını lütfen unutmayın.
