Kablo Klipsleri: yapışkanlı, vidalı veya çoklu yönlendirme klipsleriyle kabloları düzenleme

Kablo klipsleri çeşitli uygulamalarda kablo ya da kablo demetlerini sabitlemek ve düzenlemek için kullanılır. Genellikle bir klips veya açık başlı tasarım mekanizmasıyla tasarlanırlar ve çeşitli yüzeylere takılabilirler. Kablo klipsleri, dolaşma ve takılma tehlikelerini önler ve daha düzenli ve organize bir görünüm sağlar.

HellermannTyton kablo klipsi portföyü , kapatma tipi, demet yönü ve farklı çaplar için birçok seçeneğe sahip kablo klipslerini içerir: yapışkanlı kablo klipsleri , vidalanabilir kablo klipsleri, kenar montajlı kablo klipsleri , konnektör klipsleri ve demetleme klipsleri.

Yapışkan kablo klipsleri, çivi veya vidalama gerektirmediği ve bu nedenle statik üzerinde hiçbir etkisi olmadığı için montajı kolaydır . Düşük enerjili yüzeyler için tasarlanmıştır. Diğer avantajları arasında, mekanik montaja kıyasla korozyon riskinin azalması ve önemli ölçüde ağırlık azalması yer alır.

HellermannTyton, kendinden yapışkanlı kablo klipsleri için farklı tipte akrilik veya sentetik kauçuk yapıştırıcılar kullanır. Bunlar, çalışma sıcaklığı aralığı ve yapıştırıcının çekme kuvveti bakımından farklılık gösterir.

Akrilat esaslı yapışkanlı klipsler:

• Çalışma sıcaklığı –40 ila 85°C
• Yüzeyde daha yüksek ilk yapışma, hemen kullanım olanağı

Sentetik kauçuk esaslı yapışkanlı klipsler :

• Çalışma sıcaklığı –40 ila 60°C
• Yüksek çekme kuvveti , yapıştırıcının yüzeyde birkaç saatlik bağlanma süresine ihtiyacı vardır

Kendinden yapışkanlı kablo klipsi yerleştirildikten sonra, kablo demeti klipsin içine yerleştirilebilir. Bazı klipsler yan tarafta açıktır ve kabloları ve telleri içe doğru yönlendirilmiş bir tutma ucu veya klips geometrisinin planlı bir şekilde daraltılması yoluyla tutar. Bu, daha sonraki bir aşamada kablo eklemeyi, çıkarmayı ve değiştirmeyi çok kolaylaştırır .

Klipsler, koruyucu arka planı soyup plastik ve metal dahil olmak üzere istenilen yüzeye yapıştırılarak sabitlenir. Yapışkan kablo klipsi yerine sabitlendikten sonra, kablo bağı yuvadan geçirilebilir ve kablo demeti bağın içine yerleştirilebilir. Son olarak, kablo bağı kapatılarak kablo demeti ve kablo bağı montaj parçasına sabitlenir.

RA ve RB kablo klipsi serileri, ek bir kablo bağı olmadan kullanılabilen tek parça kendinden yapışkanlı kroşelerdir . Sentetik kauçuk yapıştırıcılı PA66'dan üretilmiştir.

RB serisi kendinden yapışkanlı kroşeler, vidalı sabitleme bağlantılarına kıyasla büyük bir yönlendirme özgürlüğü sunar ve ayrıca korozyon riskini azaltır . Aletsiz kurulum için idealdir ve kabloların değiştirilmesi gerektiğinde kolayca yeniden açılabilir ve yeniden kullanılabilir . RB serisi, 5,0 ila 14,0 mm arasında demet çaplarında mevcuttur.

RA kroşeleri, erişimi zor olan uygulamalarda veya kendinden yapışkanlı sabitlemenin tek olası sabitleme yöntemi olduğu alanlarda kullanım için idealdir. Bu, kendinden yapışkanlı sabitlemenin tek olası sabitleme yöntemi olduğu senaryolarda kullanışlıdır. Bunlar en yaygın olarak otomotiv, otobüs ve kamyon, inşaat araçları veya endüstriyel binalar gibi endüstrilerde bulunur. RA serisi, 3,0 ila 18,0 mm arasında demet çaplarında mevcuttur.

HellermannTyton kablo tutucuları, kabloları belirli bir yüzeye güvenli bir şekilde tutturmak için vidalayarak veya sabitleme elemanlarıyla kablo montajı veya sabitleme yapan parçalarıdır. Bu kablo klipsleri panellere vidalanabilir veya yapıştırılabilir . Yan tutma parmakları kabloların kolayca çıkarılmasını sağlarken aynı zamanda sıkıca tutar. TY8H1S kablo klipsleri genellikle bilgisayar ekipmanlarında, oyun makinelerinde ve ev aletlerinde kullanılır.

Manyetik kablo klipsleri , montaj yüzeyinin bütünlüğünden ödün vermeden aletsiz kurulum sunan, geleneksel kablo yönetim çözümlerine çok yönlü ve etkili bir alternatiftir. Bu klipsler, yapılandırmaların sıklıkla değiştiği dinamik ortamlar veya geçici kurulumlar için idealdir ve bu da onları esneklik ve hassasiyet gerektiren endüstriler için mükemmel kılar.

Yapışkan veya vidalanabilir klipslerin aksine, manyetik kablo klipsleri yapışkan kalıntı veya delik bırakmaz. Yüzeyi etkilemeden yeniden konumlandırılabilir veya çıkarılabilir, böylece her seferinde temiz ve profesyonel bir kurulum sağlanır. Ayrıca, yapıştırıcı kuruma süresi veya alet gerektirmeyen manyetik klipsler kurulum süresini önemli ölçüde azaltır , iş akışını iyileştirir ve işçilik maliyetlerinden tasarruf sağlar.

Manyetik kablo klipsleri üç versiyonda mevcuttur:
• MAGMB serisi: Farklı uygulamalar için çeşitli dikey çekme kuvvetleri sunan iki farklı taban boyutunda mevcuttur
• MAGRB serisi: 5,0 ila 8,0 mm arasındaki demet çapları için uygundur, daha küçük kablo yapılandırmaları için idealdir
• MAGRA serisi: 3,0 ila 13,0 mm arasındaki demet çapları için tasarlanmıştır ve farklı endüstriler ve kurulumlar arasında çok yönlülük sağlar

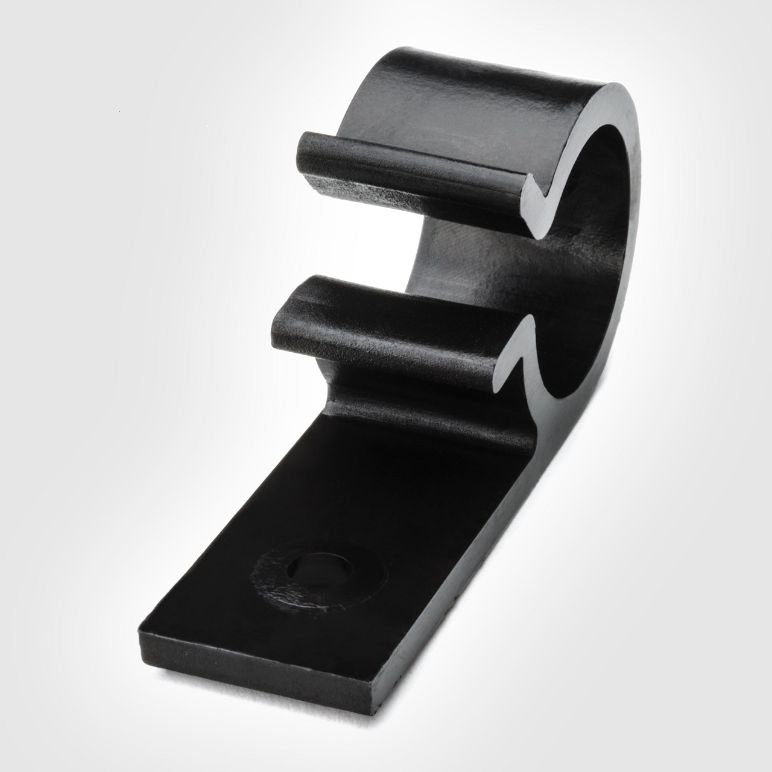

HellermannTyton kablo tutucuları, kabloları veya telleri belirli bir yüzeye güvenli bir şekilde tutturmak için vidalar veya sabitleme elemanları gerektiren kablo montaj veya sabitleme cihazlarıdır. Bu tür kablo tutucular, bu durumda olduğu gibi plastik veya metalden yapılabilir. Bu vida elemanının yanı sıra, kabloların yerinde tutulması için yerleştirilebileceği bir veya birden fazla açıklığa sahiptir. Vidalı kablo klipsleri, genellikle ağır kablo demetlerinin desteklenmesi gereken yerlerde kullanılır.

HellermannTyton'ın sunduğu vidalanabilir kablo klipslerinden biri D klipsleridir . Kablo yönetimindeki D klipsleri genellikle "D" harfine benzeyen bir şekle sahiptir, dolayısıyla adı da buradan gelir. Genellikle açık bir tarafı olan kavisli veya yarı dairesel bir tasarıma sahiptirler. Kabloları klipsin açık tarafına bastırarak, kabloları organize etmenin hızlı ve etkili bir yolunu sunarlar ve kablo bakımı ve kurulumunda önemli ölçüde zaman ve maliyet tasarrufu sağlarlar.

D klipsleri esnek bir tutuş sunarak, gerektiğinde kabloların rahatça çıkarılmasını ve değiştirilmesini sağlar. Vidalama uygulama yöntemi ve burada kullanılan POM (poliasetal) malzeme nedeniyle, bu parçalar mekanik yüklerin olduğu her yerde, örneğin ev, ofis ve endüstriyel depo inşaatında kullanılır.

Ayrıca, farklı sıcaklık ve nem koşullarında dayanıklı ve sağlam formları nedeniyle, bu tür ürünler otomotiv, elektronik veya tıbbi teknoloji sektörleri gibi yüksek hassasiyet gereksinimleri olan alanlarda kullanılır. HellermannTyton, üç boyutta ve üç farklı delik çapıyla vidalı D klipsleri sunar.

HellermannTyton portföyünde vidalanması gereken diğer kablo klipsleri arasında P klipsleri (P kelepçeleri olarak da bilinir) bulunur. Bunlar genellikle yandan bakıldığında "P" harfi şeklinde olan metal veya plastik bir kelepçeden oluşur. Bu tasarım, kabloların, tellerin veya hatta boruların kolayca takılmasını ve güvenli bir şekilde tutulmasını sağlar ve titreşim veya diğer faktörlerden kaynaklanan hareketi veya olası hasarı önlerken düzenli ve istikrarlı bir yönlendirme sistemi sağlar. P klipsleri otomotiv, elektrik, havacılık ve endüstriyel uygulamalar gibi çeşitli endüstrilerde yaygın olarak kullanılır.

HellermannTyton, tüplerin, hortumların veya boruların paralel ve çoklu yönlendirilmesi için farklı kablo klipsleri sunar. Bu hortum klipsleri, demetlerin birbirine dolanmadan veya bükülmeden sıkıca bir arada tutulmasını sağlar. Elle kolayca monte edilebilir ve sağlam bir tutuş sağlar.

Paralel yönlendirme için hortum klipsleri iki veya üç bölmeli olarak mevcuttur. Paralel yönlendirme için klipsler ayrıca önceden delinmiş panel deliklerine sabitlemek için çam ağacı uçlu ayak parçalarıyla birlikte gelir. Takıldıktan sonra hortum klipse kolayca oturur ve klipsi çıkarmadan çıkarılabilir ve yeniden takılabilir.

Demetleme klipsleri kablo demetine kablo bağları veya yapışkan bantla sabitlenebilir. Delikler, kenarlar, cıvatalar için ürünler veya sadece yapışkan bantlama, demetleme, ara parçalarla veya çoklu yönlendirme için bir demet klipsi dahil olmak üzere farklı uygulama seçenekleri vardır. Demetleme klipsleri otomotiv endüstrisinde yaygın olarak kullanılır ancak daha uzun kablo demetlerine ve tellere stabilite ve destek sağlamak için herhangi bir uygulamada da kullanılabilir.

SOC5FT6LG bağlama klipsi en popüler HellermannTyton klipslerinden biridir. Yuvarlak 6,5 - 7,0 mm delik ve altıgen 6,1 - 6,6 mm delik için yapılmıştır ve ofset ara parçasına sahiptir. Bağlama çubuğundaki yan yuvalar , kablo demetlerini veya telleri bir kablo bağı veya yapışkan bantla sabitlemek için idealdir . Kablo, hafifçe kavisli bağlama çubuğuna sıkıca oturur.

Manyetik algılanabilir kablo klipsleri, çeşitli endüstriyel ve ticari uygulamalarda kabloları, telleri ve diğer elektrik bileşenlerini sabitlemek ve düzenlemek için tasarlanmış özel klipsler veya tutturuculardır. Bu klipsler , yabancı cisim döküntülerinin (FOD) ve yabancı madde ayrımının (FME) kritik olduğu ortamlarda güvenliğe odaklanarak benzersiz avantajlar ve kullanım örnekleri sunar. Bunlar genellikle ürün, ekipman veya süreçlerin bütünlüğünün önemli olduğu ortamlarda kullanılır - örneğin katı hijyen standartlarına sahip gıda işleme ve ilaç endüstrileri .

Manyetik algılanabilir kablo klipsleri, kablo yönetim sisteminden gelen yabancı maddelerin ürünleri kirletmemesini sağlar. Bu klipslerin manyetik özellikleri, manyetik tarama ekipmanı, metal dedektörleri veya X-ray makineleri kullanılarak algılanabilir olmalarını sağlar. Bu özellik, kaybolan veya yanlış yere yerleştirilen kablo klipslerinin hızlı ve güvenilir bir şekilde tanımlanmasını ve çıkarılmasını sağlar. Manyetik algılanabilir kablo klipsleri, farklı kablo çaplarına uyum sağlamak için çeşitli boyutlarda ve tasarımlarda gelir.

Yüksek voltaj klipsleri genellikle elektrikli araç kablo demetlerinde kullanılır. Yivli tasarıma sahip sağlam koruyucu kapak ekstra güç sağlar. Yumuşak ekler kabloları ve telleri yastıklar. Bu yüksek voltajlı kablo klipslerinin kabuğu PA46 veya PA6HS'den ve yumuşak ekler AEM veya EPDM'den yapılır.

Yüksek gerilim kablo klipsleri, alet gerektirmeden kolay kurulum için birbirine kenetlenen iki parça parçalar halinde veya menteşeli veya çevirmeli kilit kapatma seçeneklerine sahip tek parçalı versiyonlar halinde mevcuttur.
