Endüstri ve elektrik tesisatları için oluklu borular

Otomotiv endüstrisinde, makine ve tesis mühendisliğinde, trenlerde veya kamu binalarında oluklu borular hemen hemen her yerde bulunabilir . Kıvrımlı borular öncelikle kabloları korumak için kullanılır .

Koruge borular kullanım amacına göre farklı çaplarda ve PA6, PA12, PP ve PE gibi farklı malzemelerden üretilmektedir. Bunlar genellikle sert malzemeler olsa da, kıvrımlı plastik borular, oluklu üretim yöntemi nedeniyle esnek ve bükülebilir hale gelir.

Kıvrımlı tel dokuma tezgahlarının hem kapalı hem de yarık çeşitleri mevcuttur ve çok çeşitli duvar kalınlıkları mevcuttur. Doğru kurulum aynı zamanda uygun oluklu boru bağlantı parçalarının yanı sıra eşleşen kıvrımlı boru tutucularının kullanılmasını da gerektirir.

Bu sayfada HellermannTyton oluklu boru portföyüne genel bir bakış sunulmaktadır.

Anahtar kabinlerindeki kabloların sabitlenmesi ve yönlendirilmesi için çözümlerin işlenmesi kolay olmalıdır.

Tıpkı IWS kıvrımlı boru tutucularımız gibi: Zamandan tasarruf sağlama özelliğinin yanı sıra tutucularımız, özellikle uygun IWS oluklu borularımızla birlikte her açıdan en iyi seçimdir.

Sağlam, güvenli, iyi düşünülmüş: Kontrol kabinindeki delik düzenine uygun olan pratik oluklu boru tutucularımız kolayca monte edilebilir ve istenirse bir tornavidayla rahatlıkla tekrar açılabilir .

Boru tutucularımızın akıllı ürün tasarımı birçok avantaj sunar:

• Açık pozisyonda ön sabitleme
• Oluklu boru tutucuda dönebilir
• Kablo bağları için her iki tarafta sabitleme noktası
• Ek kablo yönlendirme mümkün
• Kontrol kabinindeki delik düzenine uygun vida delikleri
• Tornavidayla yeniden açılması kolaydır

Son derece esnek FlexiGuard oluklu borular, çok yüksek hareket kabiliyetiyle etkileyicidir.

Diğer faydalar:

• mükemmel mekanik koruma
• alkalilere ve asitlere karşı iyi direnç
• kimyasallara karşı iyi direnç
• UV ve ozona karşı iyi direnç

FlexiGuard kablo kanalları öncelikle makine ve tesis mühendisliğinde, robot biliminde ve anahtar kabinlerine giriş koruması olarak kullanılır.

FlexiGuard tel tezgahları için uygun bağlantı parçaları :

• Düz bağlantı, IP54
• Braketli düz bağlantı, IP54

HG-DC çift yarıklı tel dokuma tezgahı, yenilemenin gerekli olduğu kurulumlar için idealdir. Örneğin:

• panel binası
• makine ve tesis inşaatı

HG-DC kablo kanalı ile kablolar yanal olarak yerleştirilir ve kolaylıkla tekrar açılabilir . Tezgah aşınmaya karşı oldukça dirençlidir, halojen, kükürt ve

ve fosfor içermez, ayrıca kendi kendine söner. PA6'dan imal edilmiş olup, makaralar halinde, 25 metre , 50 metre uzunluklarda veya isteğe göre tekli kesimler halinde temin edilmektedir.

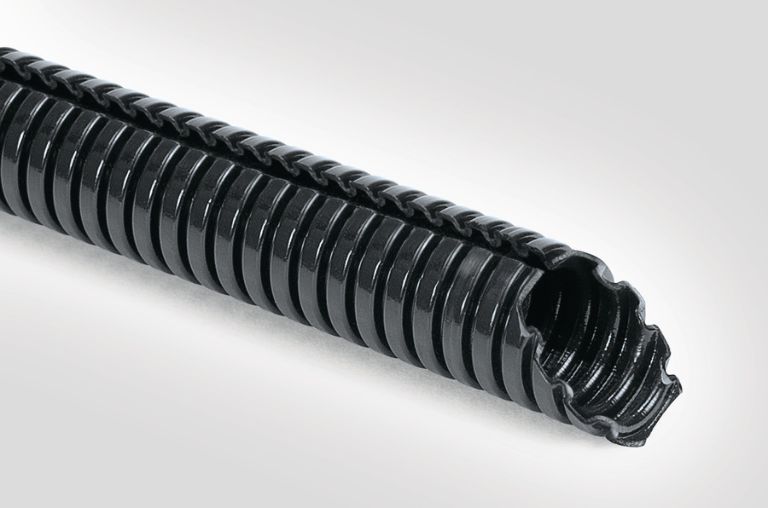

Yarık PA6 oluklu boru HG-ELWS özellikle makineler ve ticari araçlar için kullanılır.

Faydalar:

• Solventlere ve yağlara karşı dayanıklı
• Halojen, kükürt ve fosfor içermez

ELWS, " Ekstra Hafif Yarık " anlamına gelir. Hortum, düşük ağırlığının yanı sıra esnek ve aynı zamanda aşınmaya dayanıklı ve sert malzemesiyle etkileyicidir.

HG-ELWS oluklu dokuma tezgahı Siyah ve Gri renklerde mevcuttur (talep üzerine).

İnce duvarlı HG-LW oluklu plastik boru, düşük mekanik strese sahip uygulamalar için uygundur, örneğin:

• makine ve tesis inşaatı
• paneli dolapları
• binalar

Esnek HG-LW'nin ağırlığı düşüktür ve uzun bir ürün ömrüne sahiptir. Darbelere karşı oldukça dirençlidir ve solventlere ve yağlara karşı çok iyi bir dirence sahiptir.

Orta duvarlı HG-SW oluklu dokuma tezgahının endüstriyel uygulamalarda, örneğin aşağıdaki alanlarda kullanılması tavsiye edilir :

• makine Mühendisliği
• tesis mühendisliği
• panel binası
• kamu binaları

HG-SW çok esnektir ve aşınmaya dayanıklıdır . Ayrıca UL94 V2'ye göre darbelere karşı son derece dayanıklı ve formda stabil olmasının yanı sıra kendi kendine sönebilir .

Kalın duvarlı HG-HW kıvrımlı tel dokuma tezgahı öncelikle kabloların özel mekanik korumasının gerekli olduğu yerlerde kullanılır, örneğin:

• makine ve tesis mühendisliği
• inşaat mühendisliği

HG-HW zorlu ortamlar için tasarlanmıştır . mükemmel mekanik mukavemet ve yüksek darbe direnci sağlar.

Malzeme ayrıca solventlere ve yağlara karşı dayanıklıdır, aşınmaya karşı dayanıklıdır ve UL94 V2'ye göre kendi kendine söner .

HelaGuard ürün portföyü her gereksinime uygun bağlantı parçaları içerir. Bir yandan tasarıma göre ayrım yapılıyor. Örneğin bağlantı parçaları 45° açılı, 90° açılı veya düzdür .

Kablo borularına yönelik aksesuarlardaki diğer bir farklılık, DIN EN IEC 60529'a göre farklı koruma sınıflarıdır .

İlgili plastik borularla birlikte bağlantı parçaları aşağıdaki koruma sınıflarında mevcuttur:

• IP66
• IP67
• IP68
• IP69k

HelaGuard plastik bağlantı parçaları basit, hızlı ve çok güvenli bir şekilde monte edilir. Olağanüstü yüksek çekme mukavemeti sunarlar ve titreşime olduğu kadar kurcalamaya da dayanıklıdırlar . Bir tornavidayla çıkarılabilirler. HelaGuard plastik bağlantı parçaları tekrar tekrar kullanılabilir .

Burada oluklu boru aksesuarlarımıza genel bir bakış bulabilirsiniz. Tekli ürünleri ayrıntılı olarak keşfetmek için ilgili kategoriye tıklayın:

• Sabit dış dişli
• Döner dış dişli
• Döner iç dişli
• Döner flanş
• Gerilme önleyici ve kablo yalıtımlı
• Konektörler, redüktörler ve kuplörler

Kıvrımlı tel dokuma tezgahları için entegre kapaklı PACC tutucu, HelaGuard plastik manşonların güvenli bir şekilde sabitlenmesini sağlar.

İç kaburgaları tüpün yerinden çıkmasını önler . Tutucunun kurulumu hızlı ve basittir ve vidalarla sabitlenebilir .

PVC koruyucu profilli AFCS galvanizli çelik sabitleme kelepçesi, kıvrımlı borular için ek bir sabitleme cihazı olarak kullanılır.

Tutucunun kullanımı çok kolaydır . Koruyucu profili aşınmadan kaynaklanan hasarları önler .

Eşleşen oluklu borular içeren IWS tutucularımız şalter dolapları için mükemmel şekilde uygundur .

Onlar hakkında daha fazla bilgiyi bu sayfanın ilerisinde bulabilirsiniz.

Yazılım servis sağlayıcısı CADENAS ile işbirliği yaparak, eşleşen bağlantı parçaları da dahil olmak üzere HelaGuard oluklu plastik tüplerimizin çoğunu çevrimiçi olarak ücretsiz 2D ve 3D model olarak sunuyoruz.

Bireysel ürün çözümlerine ilişkin ayrıntılı spesifikasyonların yanı sıra, faydalı model verilerinin yanı sıra çok sayıda ürün görseli de bulacaksınız.

CADENAS, daha ilk fikirden itibaren daha hassas planlama için uygulamanız için doğru çözümü bulmanızı kolaylaştırır.

HelaGuard plastik bağlantı parçasının ismine bağlı olarak diğer şeylerin yanı sıra IP koruma sınıfını, diş tipini ve bağlantı elemanı şeklini kolayca belirleyebilirsiniz.

Sizin için doğru aparatı bulmayı mümkün olduğunca kolaylaştırmak için HelaGuard terminolojimize buradan göz atın.

Metalik olmayan oluklu borular, plastik boruları kesmek için kullanılan basit bir el aleti olan CONCUTTER ile kolayca kesilebilir.

CONCUTTER'ın iki çeşidi mevcuttur:

• 8-34 mm çapındaki tüpler için
• 8-67 mm çapındaki tüpler için
