Kenarlar için kablo klipsleri - Edge Clip

Kabloları ve boruları delmeden kenarlara tutturun

Kabloları ve boruları delmeden kenarlara tutturun

Kenarlar için kablo klipsleri, küçük kablo bağı montaj parçalarıdır. Bu özel plastik parçalar yay çeliği klipsleri ile yerinde tutulur. Kenar Klipsler , otomotiv endüstrisi de dahil olmak üzere çeşitli endüstriyel uygulamalarda tellerin, kablo demetlerinin, hatların ve boruların esnek bir şekilde yönlendirilmesini sağlayan bir kablo sabitleme çözümüdür. Kenarlar için kablo klipsleri kabloları güvenli bir şekilde sabitlemenizi sağlar:


  • delmeden
  • kaynak ankraj cıvataları olmadan
  • yapıştırıcı kullanmak mümkün olmayan her yer için



Bu kablo klipsleri elle kenara kolayca takılabilir. Kurulum için alete gerek yoktur.

Ürün Portföyü

Kabloları plaka kenarlarına vida veya yapıştırıcı olmadan güvenli bir şekilde nasıl bağlayabilirsiniz?

Kenar Klipsleri, kabloları aletsiz ve saniyeler içinde kenarlara bağlamak söz konusu olduğunda ideal seçimdir. Size çok fazla çalışma süresi kazandırabilen Kenar Klipsi ailesine kısa bir tanıtım bu videoda bulunabilir:

Kabloları ve boruları delmeden kenarlara tutturun

Kabloları ve boruları, matkap veya yapıştırıcı olmadan güvenli bir şekilde kenarlara sabitleyin

Kenarlar için kablo klipsleri, küçük kablo bağı montaj parçalarıdır. Bu özel plastik parçalar yay çeliği klipsleri ile yerinde tutulur. Kenar Klipsler , otomotiv endüstrisi de dahil olmak üzere çeşitli endüstriyel uygulamalarda tellerin, kablo demetlerinin, hatların ve boruların esnek bir şekilde yönlendirilmesini sağlayan bir kablo sabitleme çözümüdür. Kenarlar için kablo klipsleri kabloları güvenli bir şekilde sabitlemenizi sağlar:

  • delmeden
  • kaynak ankraj cıvataları olmadan
  • yapıştırıcı kullanmak mümkün olmayan her yer için

Bu kablo klipsleri elle kenara kolayca takılabilir. Kurulum için alete gerek yoktur.

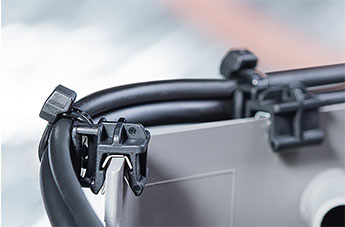

Kenar Klipsi Mini - piyasadaki kenarlar için en küçük kablo klipsi

Güvenli kablo yerleşimi için kablo klipsleri

Tasarım mühendisleri ve montajcılar genellikle aşağıdaki zorluklarla karşı karşıyadır:

  • Son derece dar alanlarda kabloları nasıl bağlayabilirim?
  • Bir delik açmak veya bir braketi kaynaklamak mümkün değilse ne yapılmalı?
  • Kablo bağı braketleri çok büyükse veya yapışkan yapışmazsa ne yapılmalı?
  • Genellikle sadece 0,7 mm ila 0,9 mm kalınlığında olan son derece dar veya düz kenarlarda sağlam bir tutuş nasıl sağlanır?

Sizin için doğru çözümümüz var: Kenar Klips Mini - kısıtlı alanlar ve dar kenarlar için mükemmel. En küçük Kenar Klips modeli, endüstriyel müşterilerimizin tasarım gereksinimlerine özel olarak uyarlanmıştır.

Kenarlar için en küçük Kablo Klipsimiz, diğer kablo bağı bağlantılardan % 30 daha küçüktür

Kenarlar için kablo klipsi (EdgeClip Mini) diğer kablo bağı klipslerden % 30 daha küçüktür

Kenar Klips Mini'nin küçük boyutları, kablo yönlendirmesi için sınırlı alan olduğunda yardımcı olur.

Kenarlar için kablo klipsimizin  mini versiyonu, daha kalın kenarlar için ürettiğimiz daha büyük kablo klipslerinden % 30 daha az malzeme kullanılmasına rağmen her şeyi güvenli bir şekilde sabitler.

Kompakt muhafazası sayesinde, Kenar Klips Mini, piyasadaki kabloları çok düşük kare ve çift dikiş kenarlarına veya 0,5 mm ila 2,5 mm arasındaki kalın açılı dar kenarlara güvenli bir şekilde sabitlemek için uygun olan tek kablo klipsidir.

Kenar Klipsi plastik gövde, poliamid PA66HIRHS olarak da bilinen yüksek darbe dayanımlı ve sıcağa dayanıklı naylondan yapılmıştır.

Bu Kablo Klipsi 5 kg'a kadar bir çekme kuvvetine nasıl dayanabilir?

Kenarlar için kablo klipsleri 5 kg'lık bir çekme kuvvetine dayanabilir

Endüstriyel müşterilerimizin ihtiyaç duyduğundan daha uzun süre dayanmasını sağlamak için Kenar Klips Mini'deki yay çeliği kelepçesinin tasarımını değiştirdik.

Dahili, krom içermeyen, galvanizli yay çeliği kelepçesi daha yumuşak malzemelere sıkıca kazılır. Çengel etkisi o kadar güçlü ki, bu küçük kablo klipsini pense ile çıkarmak bile kolay değil. Çelik klipslerin diğer tüm HellermannTyton Kenar Klipslerin ürünlerinde çengel etkisi farklı yüzeyler ve sertlik dereceleri için geliştirilmiştir.

Gereksinimlere bağlı olarak, bir teknisyene söz konusu Kenar Klips modelinin uygulamasını gözden geçirmesini öneririz.

Kenar Klipsi kontrollü bir şekilde nasıl kaldırabileceğinizi görmek için videomuzu izleyin.

Kenarın ana malzemesi (sac veya plastik) 410 HV 10'dan daha düşük bir sertliğe sahipse, Kenar Klips Mini'nin ofset ve birbirine kenetlenen pençeleri 5 kg'lık bir çekme kuvvetine dayanabilir.

Daha büyük modellerle karşılaştırıldığında, Kenar Klips Mini'nin tasarımı, kablo demetinin kenarda en uygun şekilde konumlandırılmasını ve ayrıca kablo bağı kafasının ilgili uygulama demetine göre doğru pozisyonunu kolaylaştırır.



Doğru Kenar Klipsinin seçimi kenar kalınlığına ve kenar yüksekliğine bağlıdır

Kenar yönüne paralel kenarlar için kablo klipsleri

Farklı endüstrilerdeki uygulamalar çok farklı olabileceğinden kenarlar için evrensel kablo kelepçesi yoktur. Kenar boyutları ve kenarları üretmek için kullanılan malzeme önemli ölçüde değişiklik gösterir.

Beş kenar kalınlığı için Kenar Klipsleri sunuyoruz:

  • 0.5 mm ila 2.5 mm
  • 1.0 mm ila 3.0 mm
  • 1.5 mm ila 4.0 mm
  • 3.0 mm ila 6.0 mm
  • 6.0 mm ila 8.0 mm


En yaygın taleplerimiz, kabloların 0,7 mm ila 0,9 mm arasında sac kenarlara tutturulmasıyla ilgilidir - bunun için Kenar Klips Mini, ilk tercihtir.

Alçak ve dar kenarlar için kablo klipsleri

Kenar Klips Mini (EC0.5-2.5SP-SV) ürünümüz, kenarın yalnızca 6.0 mm yüksekliğindeki uygulamalar için de önerilir.

İki parçalı Kenar Klips EC5 kablo bağı, en azından 9.0 mm yüksekliğindeki kenarlara kablo takılması söz konusu olduğunda en iyi seçimdir.

Kenarlar ve farklı yönlendirme için kablo klipsleri

Kenarlar ve farklı yönlendirme için kablo klipsleri

HellermannTyton mühendislerin bileşen kenarlarının herhangi bir kısmında kablo bağları için esnek bir şekilde sabit bağlantı noktaları oluşturmasını sağlamak için Kenar Klipsi geliştirdi.

Bu nedenle, kablo bağlarını farklı yönlere takmak için çeşitli Kenar Klipsi sunuyoruz.

Bu dikey ve yatay olarak yönlendirmeyi veya çapraz ya da kenarların üzerine yönlendirmeyi mümkün kılar.

Bileşen kenarı güvenli sabitleme için nasıl kullanılabilir?

Kenarlar ve farklı yönlendirme yönleri için kablo klipsleri

Kenarın geometrisi genellikle kabloların bileşen kenarının üzerinden mi, yoksa yanından mı yönlendirilebileceğini gösterir.

Dört farklı Kenar Klips yön arasından seçim yapabilirsiniz:

  • Kenar üzerinde, kenar yönüne paralel
  • Kenarın üzerinde, kenarın yönüne 90 ° çapraz
  • Kenarın yanında paralel
  • Dikey ve yanal, kenar yönüne 90 °

Çok çeşitli Kenar Klipsleri

HellermannTyton 2001 yılında kenarlar için ilk kablo klipslerini geliştirdi. Bu Kenar Klipsleri bir kablo bağı ile önceden monte edilmiş olarak teslim edilir.

Kenarlar için tek ve iki parçalı kablo klipsleri

Kenarlar için tek ve iki parçalı kablo klipsleri

İki parçalı Kenar Klipslerin boyutundan bağımsız olarak, kabloları, boruları veya hatları kablo bağları ile demetlemek için her zaman kenarlarda güvenilir bir bağlantı noktasıdır.

Müşterilerimiz genellikle kablo Kenar Klipslerimizi bir kablo bağı ile önceden monte edilmiş şeklinde sipariş ederler - ideal olarak dıştan dişli T-serisi kablo bağlarımız ile.

Şimdi onlarca farklı iki parçalı Kenar Klips bağlantı seti sunuyoruz.

Ayrıca tek parçalı Kenar Klips modelleri de üretiyoruz: kablo bağı klips muhafazasına önceden takılıyken, demet klipsli veya farklı çaplardaki borular veya hatlar için kilitlenebilir braketlerle.

TwistLock ile Kenar Klipsi

Kenar Klipsler sadece çok yönlü olmakla kalmaz, aynı zamanda kullanımı kolaydır. Bunun iyi bir örneği TwistLock ile Kenar Klipsidir. Nasıl çalıştığını görmek için bu kısa videoyu izleyin:

Her senaryo için doğru çözüm

Güneş sistemlerinde sabitlemek için kablo klipsleri

Kenar Kipsler çeşitli OEM uygulamalarında kablo demetlerini güvenli bir şekilde bağlamak için idealdir.

HellermannTyton otomotiv endüstrisi için ilk Kenar Klipsi geliştirdi. Sis lambası kablolarının aşınmasını önlemek için, kabloları tamponun arkasına yönlendirmeyi mümkün kılan bir kablo klipsi aranmıştır.

Mevcut bir kenar, pahalı seri değişikliklere gerek kalmadan ideal bağlantı noktasıydı.

Kenar Klipsler sadece kablo tesisatı üreticisi tarafından doğru yerlere monte edilmelidir.

Kenar Klipsler ayrıca beyaz eşyalara da monte edilir. Kenarlara elle kolayca tutturulabildikleri için, üretim hatlarındaki akor çalışmaları için önceden belirlenmiştir.



UV ışınlarına dayanıklı Güneş sistemlerinde kullanılan kablo klipsleri

Kenar Klipsi ayrıca güneş sistemlerinin kablolarını sıkıca yerinde tutar. İki parçalı klips UV radyasyonuna, sıcaklık dalgalanmalarına ve hava koşullarına bağlı kimyasal reaksiyonlara karşı dayanıklıdır.

PV kablolarının sarkmasını ve hasar görmesini önleyerek kısa devreleri önler.

3D Kenar Klips ürün verileriyle daha hızlı ve daha etkili oluşturun

Kablo klipsleri: Yapıcılar ve tesisatçılar için CAD verileri

Yazılım üreticisi CADENAS ile birlikte, HellermannTyton seçilen Kenar Klips ürünlerinin özelliklerini 3D elektronik formatlarda sunmaktadır. Yapıcılar, istedikleri öğelerin özelliklerini tüm standart CAD formatlarında ücretsiz olarak CAD sistemlerine indirerek veya e-posta ile göndererek içe aktarabilirler.

PDF veri sayfası, hassas ürün boyutları, malzeme özellikleri, ürün özellikleri ve teslimat kapsamına nelerin dahil olduğu hakkında bilgi sağlar.
