Endüstriyel kullanım için kablo rakorları: Su geçirmez ve plastik konektörler

Kablo rakorları, elektrik tesisatlarında sistemleri birbirine bağlamak ve kabloları yerinde sabitleyerek bağlantılara binen gerilimi önleyerek mekanik koruma sağlamak için kullanılır. Bu, kabloların çekme, bükme veya aşınmadan kaynaklanan hasarlardan korunmasına yardımcı olur.

Başlıca faydaları:

• Kablo rakoru konnektörleri, kablo giriş noktalarını toz ve nem gibi çevresel faktörlere karşı yalıtır . Bu, elektrik bağlantılarının bütünlüğünü korumak ve kısa devreleri veya diğer elektrik arızalarını önlemek için çok önemlidir.
• Kablo rakorları, kablolar için güvenli ve yalıtımlı bir bağlantı sağlayarak elektrik çarpması veya yangın riskini azaltır.
• HellermannTyton kablo rakor konnektörleri, makine imalatı, demiryolu araçları, demiryolu altyapısı, açık deniz, gemicilik, madencilik, tesis inşaatı ve diğer sektörler gibi birçok endüstrinin gereksinimlerini karşılamaktadır.

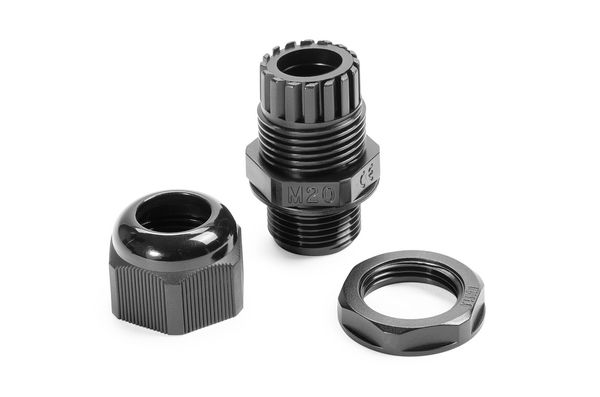

Kablo rakorları üç ana parçadan oluşur: kilit somunu, dişli ve bağlantı parçası. Dişli, bir delikten geçer ve kilit somunu ile sıkılır. Sabit dişli, döner dişli ve değişken açılı dişli çeşitleri mevcuttur.

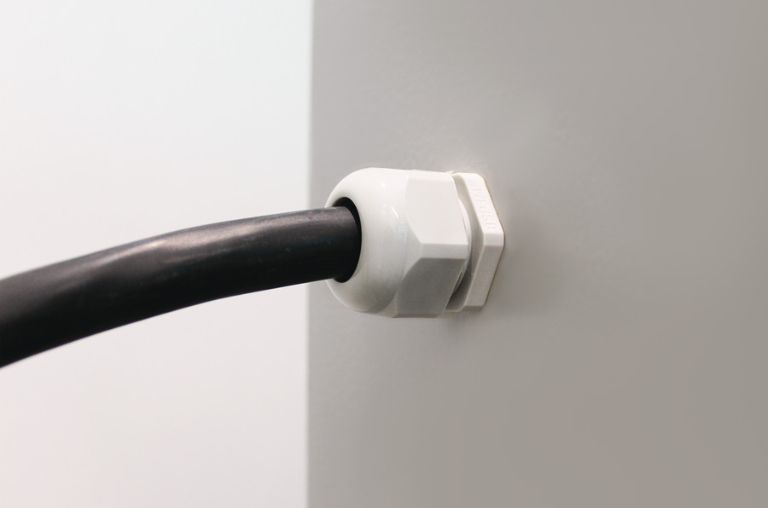

HellermannTyton kablo rakorlarının tamamı su geçirmezdir ve kabloların etrafında sıkı bir sızdırmazlık sağlar. Bu nedenle, su geçirmez kablo rakorları kabloların hava koşullarından, nemden ve hatta tuzlu sudan korunmasını sağladığı için genellikle dış mekan uygulamalarında veya zorlu ortamlarda kullanılırlar.

Su geçirmez kablo rakorlarının kullanım alanlarına örnek olarak şunlar verilebilir:

• Dış mekan aydınlatma armatürleri, güvenlik kameraları, dış mekan elektrik kutuları
• Deniz ve açık deniz ortamları , gemilerde ve açık deniz platformlarında

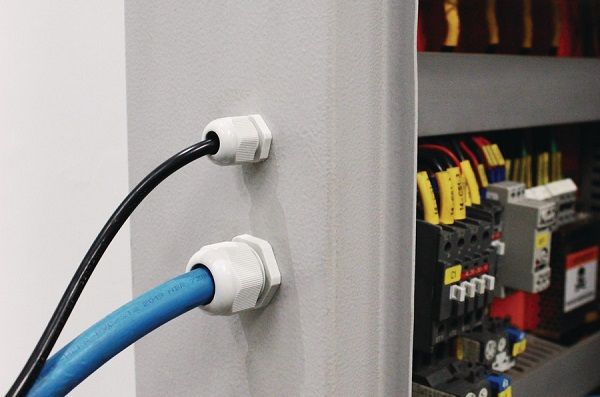

• İmalat, madencilik ve petrokimya gibi sektörlerdeki makinelerde, kontrol panellerinde, bağlantı kutularında ve diğer ekipmanlarda kullanılır.
• Yeraltı tesislerine gömülü
• Gıda işleme tesislerinde, bira fabrikalarında, ilaç fabrikalarında

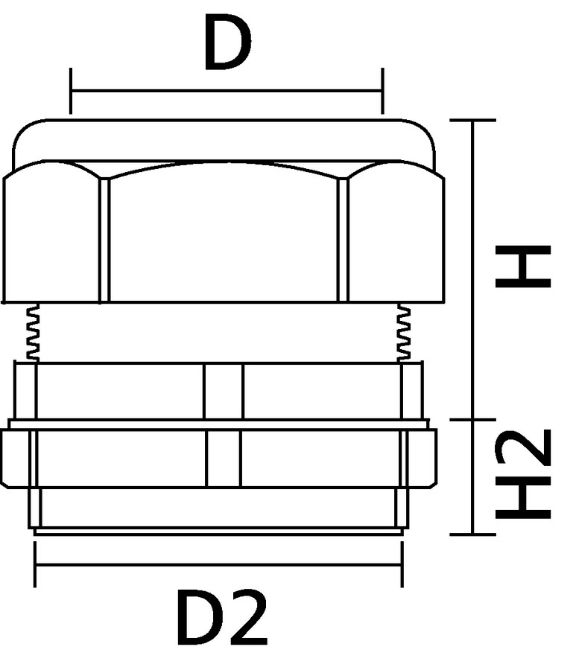

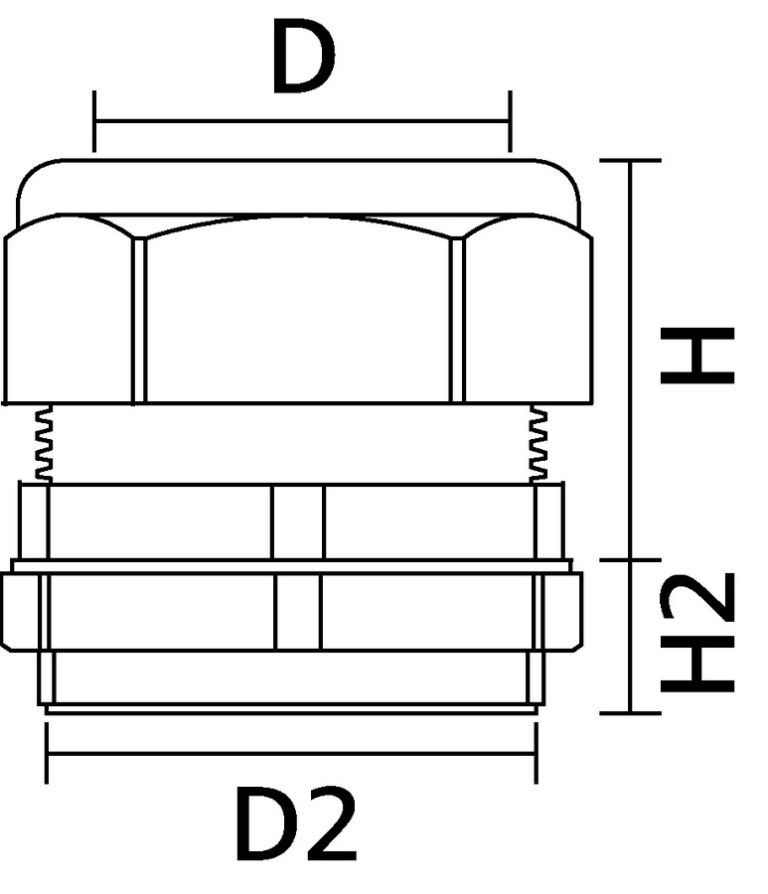

Teknik çizim, plastik bir kablo rakorunun kesit görünümünü vermektedir. Doğru montaj ve sızdırmazlık sağlamak için uygun kablo rakoru boyutunu belirlemek amacıyla, üst kısmın toplam çapı (D), alt kısmın yüksekliği (H), alt kısmın çapı (D2) ve kablo rakorunun alt kısmının yüksekliği (H2) önemlidir.

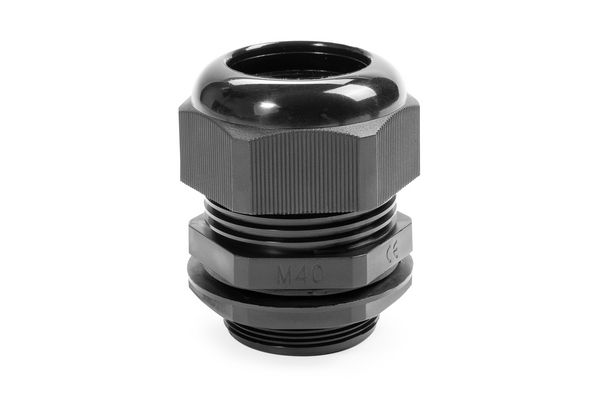

Sabit dış dişli kablo rakorları, sıkma sırasında tüm rakor gövdesi döndüğü için montaj için daha fazla alan gerektirebilir. Montaj sırasında daha fazla esneklik ve kolaylık gerekiyorsa, döner dış dişli kablo rakorları kullanılabilir. Bunlar, rakor gövdesinden bağımsız olarak dönebilen veya hareket edebilen dış dişlere sahiptir. Montaj sırasında rakor gövdesi sabit kalırken sadece dış dişler döner , bu da rakorun tüm gövdesini döndürmeye gerek kalmadan rakoru eşleşen yüzeye sıkmayı kolaylaştırır .

Döner dış dişli endüstriyel kablo rakorlarının başlıca avantajları:

• Özellikle dar veya ulaşılması zor alanlarda kablo giriş noktalarıyla daha kolay hizalama sağlar .
• Döner dış dişliler, hizalama hatalarını gidermek için küçük ayarlamalar yapılmasına olanak tanır.
• Kablo rakorunun yönünü ayarlama özelliği , montaj sırasında kablolar üzerindeki gerilimi azaltmaya yardımcı olur.

Döner flanşlı kablo rakorları, döner dış dişlerin özelliklerini ek bir flanş bileşeniyle birleştirir. Flanş, rakor gövdesine takılı düz veya hafif kavisli metal veya plastik bir plakadır. Kablo rakorunun bir panele veya muhafazaya güvenli bir şekilde sabitlenmesi için bir montaj yüzeyi sağlar .

Montaj sırasında, döner flanş, rakor gövdesinin sabit kalmasını sağlarken yalnızca dış dişlerin dönmesine olanak tanır. Bu , tüm rakor gövdesini döndürmeye gerek kalmadan kablo rakoru konektörünü eşleşen yüzeye sıkmayı kolaylaştırır. Dış dişler sıkıldıktan sonra, flanş vidalar veya diğer bağlantı elemanları kullanılarak panele veya muhafazaya sabitlenebilir ve böylece sağlam ve güvenli bir montaj düzeni sağlanır.
