Cleme prindere pentru fixarea cablurilor și furtunurilor

Clemele prindere Ratchet P-Clamp vă optimizează managementul cablurilor

Clemele prindere din metal și plastic și-au servit scopul. Aruncați o privire asupra modelului Ratchet P-Clamp!

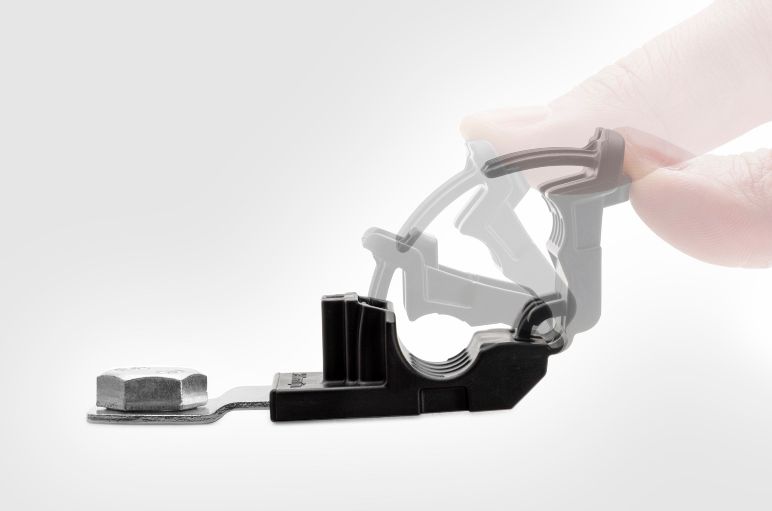

Ratchet P-Clamp dispune de un mecanism cu clichet.

La HellermannTyton ne dorim să preluăm și să îmbunătățim designurile verificate și să le îmbunătățim. Atunci când ni s-a solicitat o posibilitate mai flexibilă pentru instalarea cablurilor și furtunurilor pe utilaje pentru construcții, am acceptat provocarea.

Ne folosim de cunoștințele noastre complexe din domeniul producției de coliere pentru cabluri, pentru a elimina toate limitările mecanice ale clemei prindere uzuale, pe care ni le-au relatat clienții noștri.

Rezultatul este clema prindere Ratchet P-Clamp. O clemă prindere (de cablu) foarte ușor de utilizat, flexibilă și robustă, pentru fixarea cablurilor, firelor, tuburilor și furtunurilor. La fel ca în cazul unui clips, o puteți deschide și reutiliza de sute de ori.

Prezentarea generală a produselor

Designul face diferența: Așa puteți profita de modelul nostru Ratchet P-Clamp

Așa cum se poate intui din denumire, am completat clema P cu un mecanism cu clichet. Astfel, utilizatorii pot fixa clema prindere (de cablu) indiferent de pasul de fixare. Un mare avantaj este acela că puteți desface mecanismul cu clichet, redeschide și reutiliza clema.

Am creat caracteristicile modelului Ratchet P-Clamp conform următoarelor solicitări ale utilizatorilor:

  • Libertate de alegere: pași separați pentru premontaj și montaj final
  • Instalare simplă: se poate închide cu o singură mână
  • Eliminarea strivirii: fasciculul este centrat în mod automat
  • Posibilitate de redeschidere, reutilizare: detașare simplă cu o șurubelniță dreaptă
  • Reducerea stocului de piese: patru dimensiuni flexibile (diametru 6,2-51 mm)
  • Configurare flexibilă: sunt disponibile diferite dimensiuni ale plăcii de montare
  • Rezistență maximă: PA66 rezistent la impact și raze UV și oțel inoxidabil
  • Caracteristici opționale: inserții moi și un sistem de asistență la strângere pentru precizia repetabilității la strângerea cu o unealtă EVO

Avantaje

Avantaj 1: Puteți premonta clemele prindere înainte de a le închide

Cu modelul Ratchet P-Clamp puteți stabili acum traseul dorit al cablurilor, tuburilor sau furtunurilor dumneavoastră, încă înainte ca acestea să fie livrate!

Datorită acestei proceduri în două etape aveți și libertatea de a repartiza fixarea în timp, între diferiți instalatori sau contractanți. Alternativ puteți fixa clema și de setul de cabluri, înainte de montarea acestuia.

Ratchet P-Clamp poate fi închisă fără probleme la diametrul optim cu o singură mână. Clicul audibil confirmă utilizatorului faptul că respectiva clemă este închisă complet. În videoclipul nostru puteți vedea cât de ușor merge treaba.

Clemele prindere îndeplinesc și cerințele de calitate ale tehnicienilor de proces. Un sistem opțional de asistență la strângere și o unealtă de prelucrare din seria EVO de la HellermannTyton permit instalatorilor să închidă clema P de fiecare dată cu exact aceeași tensiune.

Avantaj 2: Puteți deschide clemele prindere (de cablu) în orice moment pentru mentenanță

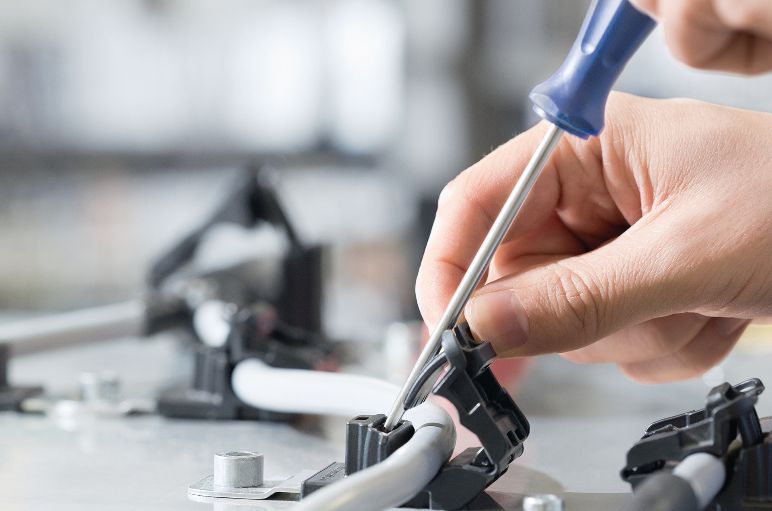

Cu Ratchet P-Clamp, acest lucru este o joacă de copii.

Spre deosebire de clipsurile Omega, colierele pentru cabluri cu ancoră pentru fixare sau clemele de fixare din plastic cu două componente, Ratchet P-Clamp poate fi deschisă fără a fi necesară demontarea completă a fasciculului de fire.

Un avantaj imens pentru tehnicienii responsabili cu mentenanța, în special atunci când seturile de cabluri trebuie adaptate sau modificate, pentru a se potrivi cu noile puncte de îmbinare.

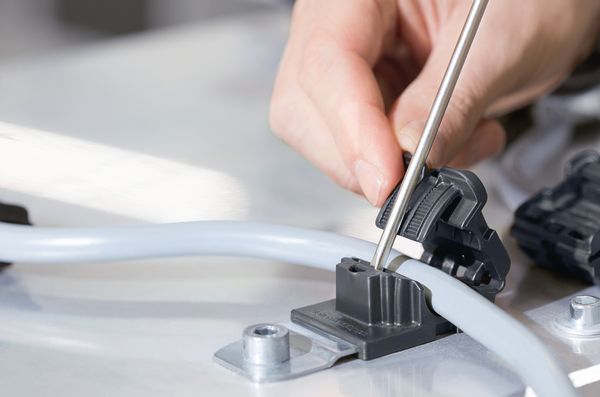

Nu trebuie decât să introduceți o șurubelniță dreaptă în fantă și să o folosiți ca pârghie pentru a deschide închiderea cu clichet. Materialele au fost proiectate în așa fel încât să puteți redeschide și reutiliza clema de nenumărate ori.

Avantaj 3: Reduceți numărul de cleme prindere și clipsuri din stocul dumneavoastră

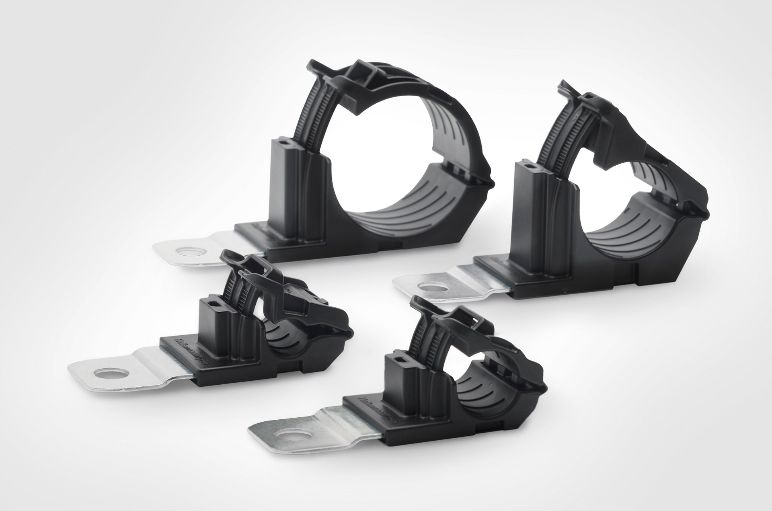

Cu modelul Ratchet P-Clamp reduceți numărul de cleme și clipsuri din stoc, deoarece acesta este disponibil în patru dimensiuni.

Clemele prindere Ratchet P-Clamp sunt disponibile în patru dimensiuni, fiecare dintre ele reglabile individual.

Stocul de piese poate fi redus semnificativ, iar instalatorii nu mai trebuie să aibă asupra lor un sortiment mare de cleme diferite cu diametre fixe și inflexibile.

Cu numai patru Ratchet P-Clamps și inserții moi opționale vă puteți descurca, fără a mai fi necesare zeci de cleme din aluminiu sau clipsuri P din plastic.

Configurații

Toate cele patru cleme prindere (de cablu) (diametrul fasciculului între 6,2 și 51 mm) se pot combina fără probleme într-un singur punct de montare.

Plăcile de montare din oțel inoxidabil zincat sunt disponibile în diferite lungimi și cu patru diametre diferite ale orificiilor pentru montaj (M6, M8, M10 și M12).

Plăcile de montare stabile din oțel inoxidabil sunt disponibile cu patru unghiuri diferite (deplasabil cu 180° și 90° sau distanțat cu 30° și 15°). Astfel, mai multe cleme de fixare pot fi combinate într-un singur punct de montare, prin suprapunerea plăcilor de montare. Montarea clemei prindere (de cablu) este incredibil de simplă.

Datorită numeroaselor unghiuri, lungimi și dimensiuni ale plăcilor de montare ale modelului Ratchet P-Clamp este posibil un număr infinit de orientări și configurații. Acestea sunt unele dintre cele mai populare configurații pe care le utilizează clienții noștri:


Configurații de montare pentru Ratchet P-Clamp Configurații de montare pentru Ratchet P-Clamp


Două cleme poziționate în poziții opuse într-un punct de montare și două cleme montate una peste cealaltă într-un punct de montare.


Configurații de montare pentru Ratchet P-Clamp Configurații de montare pentru Ratchet P-Clamp


Diferite unghiuri pentru ocolirea obstacolelor și două cleme montate una peste cealaltă cu un distanțier pe un șurub.

Sunt de asemenea disponibile inserții moi din silicon disponibile pentru protecția izolațiilor delicate ale cablurilor. Nu trebuie decât să le împingeți în pereții clemei înainte de a o închide. Inserțiile moi sunt mult mai ușor de utilizat decât garniturile din cauciuc de la clemele P din aluminiu.

Iar ca cireașa de pe tort, proiectanții noștri s-au mai gândit la ceva, practic o coroană la propriu pentru această clemă!
Un sistem de prindere pentru coliere de cabluri pe capul clemei P, în care se pot fixa fără probleme furtunuri sau fire, cu ajutorul colierelor pentru cabluri uzuale. Astfel, acum este foarte ușor să ghidați mai multe fascicule de cabluri în paralel sau de-a lungul unor tuburi și furtunuri.

Puteți vedea această funcție practică în videoclipul introductiv:

Unde se utilizează clemele Ratchet P-Clamp?

Energii regenerabile, sisteme informatice digitale și electronica din spatele lor se dezvoltă permanent în toate aspectele vieții noastre. Drept urmare, crește și complexitatea schemelor de cablare.

Modelul Ratchet P-Clamp este utilizat de către clienții noștri în instalații fotovoltaice și în turnurile eolienelor, în trenuri, pe vapoare și la vehiculele de mare tonaj de toate tipurile, precum macarale mobile și utilaje agricole.

Citiți povestea de pe blogul nostru și aflați mai multe despre modurile în care clienții noștri utilizează Ratchet P-Clamp în instalațiile lor.

Clema de fixare este stabilă, reutilizabilă și nu vă lasă la greu – nici măcar în medii dificile sau la temperaturi cuprinse între -40 și +105 °C.




Ratchet P-Clamp Ratchet P-Clamp


Ghid de selecție

Cum se alege modelul potrivit de Ratchet P-Clamp pentru o instalație

Cu Ratchet P-Clamp, HellermannTyton vă oferă libertate maximă la configurarea amplasării cablurilor și furtunurilor dumneavoastră exact în modul în care aveți nevoie. Nu sunt necesare compromisuri.

În aceste instrucțiuni veți afla cum să alegeți modelul Ratchet P-Clamp potrivit pentru aplicația dumneavoastră.

1: Care este diametrul fasciculului dumneavoastră?


Dimensiunile Ratchet P-Clamp de la mic (A) la mare (D). Dimensiunile Ratchet P-Clamp de la mic (A) la mare (D).


Puteți alege între patru dimensiuni, de la mic (A) la mare (D):

2. În ce unghi trebuie să ghidați fasciculul?


Ratchet P-Clamps sunt disponibile cu unghi de 180°, 15°, 30° și 90°. Ratchet P-Clamps sunt disponibile cu unghi de 180°, 15°, 30° și 90°.


Ratchet P-Clamps de la HellermannTyton sunt disponibile în varianta dreaptă la 180°, precum și cu unghi de 15°, 30° și 90°.

3. Ce lungime de placă de montare aveți nevoie?


Ratchet P-Clamp este disponibilă în variantele scurtă, medie și lungă Ratchet P-Clamp este disponibilă în variantele scurtă, medie și lungă


Alegeți între placa de montare din oțel inoxidabil scurtă, medie și lungă.
Țineți cont de faptul că găurile sunt întotdeauna la aceeași distanță față de mijlocul clemei, însă anumite variante de unghiuri nu sunt disponibile în toate cele trei lungimi.

4. Ce diametru al găurilor aveți nevoie pentru punctul dumneavoastră de montare?

Deoarece Ratchet P-Clamps au fost construite pentru aplicații de înaltă performanță, oferim patru diametre diferite ale găurilor pentru șuruburi de dimensiuni standard. Puteți alege între:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

Toate clipsurile noastre

Sortimentul nostru complet de cleme și clipsuri prindere

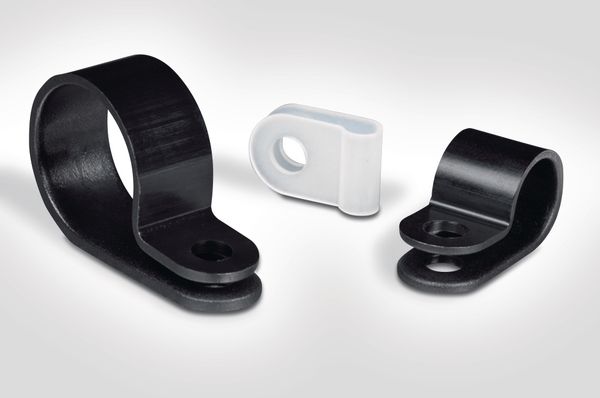

Cleme P din plastic și metal

Clemele prindere reprezintă o posibilitate ieftină pentru fixarea fasciculelor de cabluri – adesea în paralel cu furtunuri sau conducte. Clemele P uzuale sunt clipsuri produse dintr-o bucată, din metal sau plastic și care țin laolaltă cabluri de curent, furtunuri hidraulice sau țevi.

Indiferent dacă sunt fabricate din oțel, aluminiu sau nailon (poliamidă 6.6), aceste cleme pentru montare au ceva în comun: Închise, ele arată din lateral ca litera „P”, de unde și numele lor.

Ce este o clemă P sau un clips P? Cum funcționează ele?



Clemele P țin cablurile și furtunurile laolaltă și contribuie la menținerea în funcțiune a mașinilor, autovehiculelor și a instalațiilor. Ele mențin firele, cablurile sau furtunurile laolaltă în mod mecanic și sunt fixate de un punct de ancorare, de obicei cu un șurub sau un bolț.

Inginerii de produs de la HellermannTyton au decis că a venit timpul să dezvolte mai departe construcția clemei P, în special pentru clienți cu cerințe de înaltă performanță. Limitările constructive inerente ale clemei P obișnuite sunt printre altele:

  • Clema nu este închisă complet, atâta timp cât șurubul de fixare, resp. bolțul de fixare nu este înșurubat.
  • Diametrul clemei P nu este flexibil, motiv pentru care trebuie avute la îndemână numeroase dimensiuni.
  • Firele pot fi deteriorate din cauza clemelor care nu stau bine sau nu sunt așezate corespunzător.
  • Clemele P uzuale pot fi redeschise numai prin demontarea întregului subansamblu.

Soluția noastră la solicitările clienților industriali pentru o clemă prindere robustă, care poate fi adaptată la diferite diametre ale fasciculelor este Ratchet P-Clamp.

Cu toate acestea, clemele P obișnuite nu pot fi eliminate din managementul cablurilor

Știm că alegerea clemelor și clipsurilor prindere seamănă adesea cu alegerea între un simplu șiret și un sistem complicat de catarame al unui bocanc de schi. Fiecare se potrivește perfect pentru sarcina pe care o îndeplinește. Dar totul depinde de utilizarea concretă.

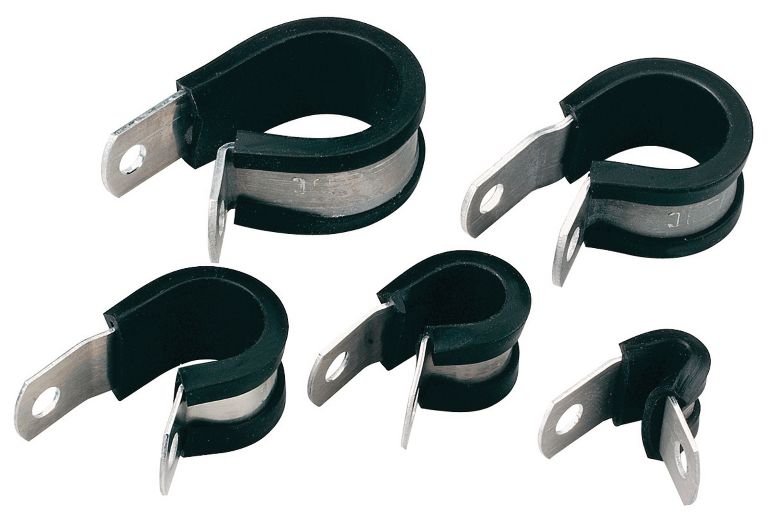

P-Clamp ALU10C din aluminiu

Căutați o clemă prindere obișnuită? Atunci aruncați o privire asupra sortimentului nostru complex de cleme convenționale din metal, clipsuri din plastic și cleme P.



În plus, oferim și sfoară pentru legat și bandă pentru înfășurare, dacă aveți nevoie.

Întrebări frecvente

Ce este o clemă Ratchet P-Clamp și prin ce diferă de clemele P tradiționale?

Clemele Ratchet P-Clamp oferă diverse opțiuni de montare, facilitând fixarea pe diferite tipuri de suprafețe. Aceste cleme au un picior autoadeziv, prevăzut cu găuri rotunde sau ovale, bolțuri și șuruburi. În plus, caracterul lor suprapozabil și suportul integrat pentru coliere de plastic permit fixarea de mănunchiuri suplimentare. De asemenea, plăcile lor de montare din oțel permit diferite unghiuri de montare, asigurând versatilitate în înclinațiile de montare. Clemele Ratchet P-Clamp sunt ideale pentru aplicațiile de mare putere, atât la interior cât și la exterior, grație designului lor robust și compoziției materialului.

Clemele Ratchet P-Clamp sunt echipate cu un mecanism cu clichet care blochează clema imediat după strângere, permițând mici reglaje ale tensiunii și asigurând o fixare constantă. Cleme P tradiționale se bazează în general pe o reglare fixă și unică, ce poate necesita noi strângeri ulterioare în cazul în care cablurile sau furtunurile se mișcă.

Care sunt utilizările principale ale clemelor Ratchet P-Clamp în diversele industrii?

Clemele Ratchet P-Clamp sunt utilizate de obicei în aplicații auto, electrice și industriale, în care cablurile sau furtunurile trebuie reglate sau în care este esențială o fixare sigură și fiabilă.



  • Industria auto: gestionarea fasciculelor de cabluri și gestionarea sistemelor de evacuare.
  • Industria aerospațială: clemele Ratchet P-Clamp sunt cruciale pentru fixarea cablurilor electrice și de comunicații în aeronave.
  • Industria maritimă: clemele Ratchet P-Clamp sunt folosite pentru a fixa sisteme de cabluri și instalații de pe bărci și vapoare.
  • Echipamente și utilaje industriale: clemele Ratchet P-Clamp pot fixa furtunurile hidraulice și pneumatice din utilajele și echipamentele industriale grele.
  • Energie regenerabilă: în instalațiile electrice solare, clemele Ratchet P-Clamp fixează firele și cablurile de panourile solare și structurile de montare. Ele permit   pozarea cablurilor de-a lungul sistemelor solare cu urmărire cu o singură axă.



Cât de sigure sunt clemele Ratchet P-Clamp la fixarea cablurilor și firelor, în special în medii dinamice?

Clemele Ratchet P-Clamp sunt create pentru a asigura o fixare bună a cablurilor, firelor și altor elemente, iar eficiența lor depinde în mare măsură de mai mulți factori, printre care calitatea clemei, metoda de montare și cerințele specifice ale mediului dinamic în care sunt utilizate. Inspecția și întreținerea periodice sunt și ele importante pentru a contracara uzura care poate apărea în timp. Atunci când sunt folosite în mod adecvat și în conformitate cu specificațiile, clemele Ratchet P-Clamp pot fi eficiente în fixarea sigură a cablurilor și firelor în condiții dinamice.

Cum contribuie clemele Ratchet P-Clamp la reducerea tensiunii cablurilor și a posibilei deteriorări în timp?

Clemele Ratchet P-Clamp contribuie la reducerea tensiunii cablurilor și a posibilei deteriorări în timp prin designul și funcția lor. Atunci când sunt montate și strânse corect, ele mențin cablurile sau firele fixe la locul lor, împiedicându-le mișcarea sau vibrațiile pe traseele lor stabilite. Mecanismul cu clichet permite tensionarea precisă și uniformă a cablurilor, distribuind uniform forța și, prin urmare, reducând posibilitatea apariției punctelor de tensiune locale.


În instalațiile de cabluri verticale sau aeriene, clemele Ratchet P-Clamp contribuie la prevenirea tasării cablurilor, care poate conduce la tensiuni și solicitări asupra cablurilor de dedesubt. Inserțiile disponibile separat și realizate din material moale se potrivesc cu precizie în corpul clemei, oferind astfel o protecție sporită pentru aplicațiile care presupun mișcare, vibrații puternice sau fascicule de cabluri moi.

Cum integrează clemele Ratchet P-Clamp diferite forme și dimensiuni de cabluri, cum ar fi cabluri rotunde, plate sau în mănunchi?

Clemele Ratchet P-Clamp reprezintă soluții adaptabile care pot integra o gamă largă de forme și dimensiuni de cabluri. Caracterul lor reglabil, disponibilitatea în diferite dimensiuni și opțiunile pentru materiale de amortizare le fac să fie versatile pentru fixarea de cabluri rotunde, plate, legate în mănunchi sau cu forme neregulate. Indiferent de compoziția lor, cablurile sunt fixate sau centrate automat în mijlocul clemei.
