Coliere de plastic și elemente de fixare

Coliere de plastic pentru industrie

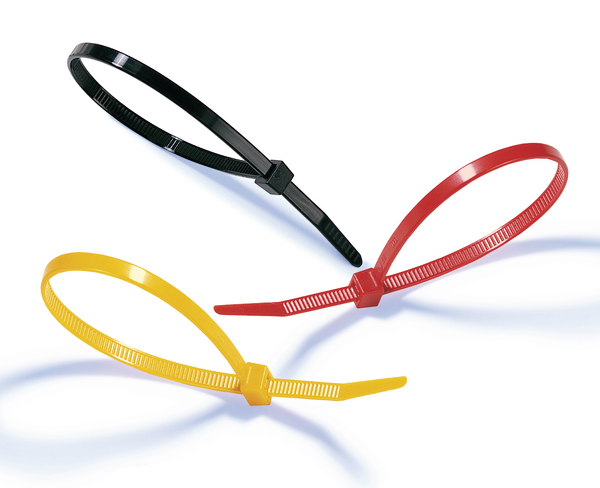

Bridele de plastic HellermannTyton sunt disponibile în diferite culori, dimensiuni și modele.

Colierele de cabluri trebuie să satisfacă o gamă largă de cerințe, deoarece acestea sunt utilizate într-o mare varietate de aplicații, de la simpla legare a cablurilor cu coliere de cabluri, până la utilizări foarte specifice ale colierelor de cabluri în condiții extreme.

HellermannTyton oferă o gamă largă de soluții de prindere pentru toate cerințele industriale: coliere de plastic reutilizabile pentru prindere temporară, coliere de plastic colorate pentru codificare cromatică, coliere de plastic cu element de fixare pentru atașarea la plăci, bolțuri de sudură, muchiile panourilor sau coliere metalice pentru condiții de mediu dure.

Prezentarea generală a produselor



Într-o varietate de dimensiuni, cu zimț interior, zimți exterior sau fără zimți, în diferite culori, fabricate din plastic 100% de înaltă calitate - ușor de aplicat manual sau cu un instrument de prelucrare.

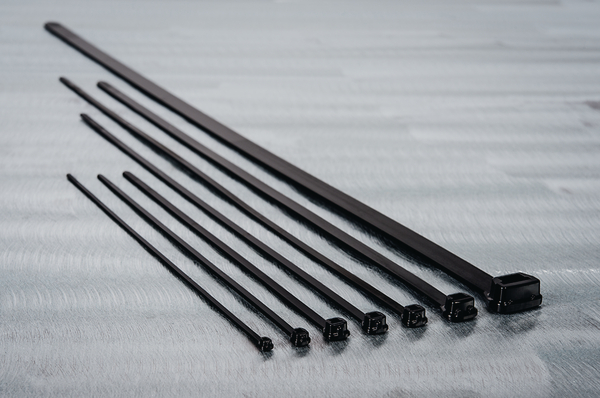

Pe lângă colierele de cabluri clasice negre, există o soluție de fixare ideală pentru orice cerință.

Bridele de plastic HellermannTyton sunt disponibile:

  • într-o varietate de dimensiuni
  • cu zimți interiori, zimți exteriori sau fară zimți, in diferite culori =
  • fabricate 100 % din plastic de înaltă calitate
  • Pentru a fi aplicate ușor manual sau cu o unealtă pentru prelucrare

Colierele speciale de cabluri pe care le oferă HellermannTyton includ:

  • coliere rezistente la intemperii și la impact
  • coliere de cabluri pentru temperaturi ridicate
  • coliere de cabluri cu risc scăzut de incendiu
  • bride din plastic reutilizabile sau detașabile
  • coliere de cabluri pentru pozare paralelă
  • coliere de cabluri care pot fi detectate cu detectoare de metale

Coliere de cabluri care pot fi detectate cu detectoare de metale

Colierele de cabluri care pot fi detectate cu detectoare de metale sunt foarte populare în industriile alimentară, a băuturilor și farmaceutică.

Seria MCT detectabilă cu detectoare de metale a fost dezvoltată special pentru utilizarea în industria alimentară, a băuturilor și farmaceutică. Este ideală pentru instalarea cablurilor în și în jurul liniilor de producție deschise.

Colierele de cabluri MCT sunt produse printr-un proces unic ce implică adăugarea de particule metalice în rășina din plastic. Acest lucru face posibilă detectarea chiar și a secțiunilor mici, tăiate ale colierelor de cabluri cu ajutorul detectoarelor de metale disponibile în comerț.

Aceste bride din plastic pot fi utilizate pentru a satisface cerințele HACCP. Culoarea colierelor de cabluri ajută la recunoașterea vizuală, reducând și mai mult riscul de contaminare.

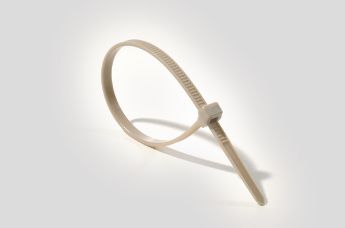

Coliere de cabluri pentru temperaturi ridicate

Acest colier de cabluri rezistent la temperaturi ridicate poate rezista la temperaturi de până la +240° C.

Colierele de cabluri Peek pentru aplicații cu temperaturi ridicate sunt proiectate special pentru mediile cele mai solicitante. Sunt populare în industriile aerospațială, feroviară, offshore, energetică, inginerie medicală și auto. Avantajele termoplasticului PEEK dintr-o privire:

  • Intervale mari de temperatură de la 55° C până la +240° C
  • Combină performanța unui colier metalic cu comoditatea unui colier din plastic.
  • Rezistență excelentă la substanțe chimice și la radiații
  • O alternativă ușoară la soluțiile metalice

Bride de plastic reutilizabile

Coliere de plastic reutilizabile pentru prinderi temporare

Colierele de plastic reutilizabile pot fi utilizate de mai multe ori. Acestea sunt disponibile în diferite modele, materiale, lungimi, culori și cu diferite mecanisme de blocare:

Multe aplicații necesită o soluție de prindere temporară: de exemplu în construcția scenelor, la târguri comerciale sau la legarea cablurilor telefonice, cablurilor de fibră optică sau a cablurilor de rețea. Colierele de plastic reutilizabile pot fi deschise și închise ușor după instalare. De asemenea, acestea sunt disponibile cu caracteristici foarte flexibile. Un exemplu de aplicație este fixarea puieților de copac pe suporți în domeniul grădinăritului și al peisagisticii.

Colierele de plastic reutilizabile sunt disponibile în diferite modele, materiale, lungimi, culori și cu diferite mecanisme de blocare: pârghie, blocare laterală, închidere flexibilă din cauciuc, cu scai sau mecanism de desprindere cu aripioară.

Cum se utilizează colierele de plastic reutilizabile?

Bridele de plastic reutilizabile sunt disponibile în diferite modele pentru o gamă largă de aplicații. În acest videoclip obțineți o imagine de ansamblu și vedeți modul în care funcționează acestea:

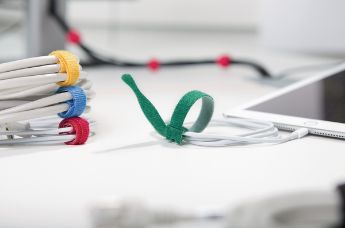

Coliere de cabluri moi, cu închizătoare de tip scai

Această bridă de plastic reutilizabilă realizată dintr-un material moale poate fi reutilizată de până la 400 de ori.

TEXTIE „moale” este ideal pentru utilizarea în jurul cablurilor telefonice, cablurilor de fibră optică și cablurilor de rețea. În plus, acest material cu închizătoare de tip scai este perfect pentru utilizarea la instalații temporare precum construcția scenelor sau a fasciculelor de cabluri prototip.

TEXTIE poate fi utilizat de asemenea în multe aplicații de uz casnic sau la birouri. Se instalează manual rapid și ușor și poate fi reutilizat de până la 400 de ori. Benzile cu scai sunt adecvate pentru a fi utilizate atât în interior, cât și în exterior și sunt disponibile în diferite culori și dimensiuni.

Bride de plastic reutilizabile cu sistem de închidere cu pârghie

Colierele de plastic reutilizabile ORF sunt proiectate pentru detașare ușoară cu o singură mână.

Seria ORF cu sistem de închidere cu pârghie a fost proiectată pentru îndepărtare și reutilizare ușoare, fără cuțit sau clește pentru tăiat cabluri, ci în mod convenabil cu o pârghie

  • Conceput pentru eliberare ușoară cu o singură mână
  • Adecvat pentru codificare cromatică temporară
  • Protejează materialul legat datorită zimților exteriori

Pe lângă varietatea de dimensiuni și culorile alb și galben, seria ORF cuprinde și variante negre rezistente la radiații UV pentru utilizarea în exterior.

Coliere de plastic colorate

Culori diferite ale colierelor de cabluri pentru aplicații individuale

Fie că sunt roșii, verzi, albe, maro sau transparente: HellermannTyton oferă o gamă largă de coliere de plastic colorate, pentru o gamă largă de industrii și aplicații.

Colierul de cabluri clasic de culoare neagră încă este unul dintre cele mai populare coliere de cabluri. Dar HellermannTyton oferă clienților și o gamă largă de bride de plastic de diferite culori, inclusiv roșu, verde, maro, alb și transparente

Aceste coliere de cabluri sunt ideale pentru codificare cromatică: de exemplu, muncitorii pot fi ajutați să găsească mai rapid anumite piese sau să le atribuie cu precizie. Acest lucru joacă un rol deosebit de important în sectorul auto, dar și în multe alte industrii.

Apropo, anumite industrii preferă coliere de cabluri de anumite culori: în industria alimentară, de exemplu, este preferată adesea culoarea albastru, în timp ce culoarea roz joacă un rol important în sectorul aerospațial.

Unul dintre multele motive pentru care HellermannTyton oferă o gamă largă de soluții de coliere de plastic colorate.


Coliere de cabluri cu cap de dimensiuni reduse

Nu numai datorită varietății lor de culori, colierele de cabluri cu cap de dimensiuni reduse sunt utilizate pe terenurile de joacă pentru copii.

Colierele de cabluri LPH cu cap plat ocupă puțin spațiu și, astfel, sunt alegerea ideală pentru instalarea în spații înguste. De asemenea, sunt ideale oriunde trebuie reduse riscurile de accidentare: de exemplu la echipamentele de joacă pentru copii, unde pernele de spumă sunt prinse de suporturi și balustrade.

Datorită muchiilor rotunjite și capului plat, copiii se pot juca în siguranță fără să se agațe de capul ieșit în afară al colierului de cabluri. În plus, zimții exteriori garantează faptul că învelișul moale din spumă nu este deteriorat atunci când se strâng colierele de cabluri.

Colierele de cabluri cu cap de dimensiuni reduse sunt disponibile în diferite culori: pe lângă colierele de cabluri roșii, verzi și maro, de exemplu bridele de plastic PE400 sunt, de asemenea, disponibile în varianta naturală (transparentă) și negru.

Aflați mai multe despre colierele de cabluri cu profil de dimensiuni reduse pentru locuri de joacă și accesoriile adecvate.

Aici puteți vedea cum se închide un colier de cabluri cu cap de dimensiuni reduse

Coliere de cabluri albe pentru emisii reduse de fum

În caz de incendiu, colierele de cabluri din seria T reduc emisiile de fum.

Oriunde există reglementări stricte de siguranță  și este necesară reducerea emisiilor de fum și a vaporilor periculoși, colierele de cabluri din seria T albă fabricate din materialul PA66V0 sunt alegerea ideală.

Datorită proprietăților compușilor lor, acestea reduc semnificativ formarea gazelor toxice și a acizilor corozivi în caz de incendiu. În plus, materialul lor PA66V0 respectă cerințele UL94 V0.

Cu nivelul lor ridicat de siguranță, aceste coliere de cabluri sunt deosebit de populare în sectorul public, în special în industria feroviară, a construcțiilor  și de apărare.

Coliere de plastic cu element de fixare

Coliere de cabluri pentru pozare, legare și asigurare

Multe aplicații industriale necesită ca firele, cablurile, conductele și furtunurile legate să fie atașate direct de un panou sau de marginile unui cadru

HellermannTyton oferă diferite soluții de fixare dintr-una sau două piese pentru găuri rotunde sau ovale, șuruburi sau muchii, de diferite dimensiuni, orientări sau culori.

Pentru găuri rotunde și ovale, bolțuri și muchii: HellermannTyton oferă o multitudine de elemente de fixare dintr-o singură piesă și din două piese pentru colierele de cabluri.

Colierele de cabluri cu elemente de fixare specializate se găsesc frecvent în autovehicule și mașinării, de exemplu:

  • autovehicule
  • autobuze și camioane
  • industria de apărare
  • transportul feroviar
  • industria aerospațială
  • aparate electrocasnice
  • vânzare angro de echipamente electrice

Prindere cu coliere de cabluri pentru găuri rotunde și ovale

Multe aplicații includ găuri rotunde și ovale pentru a asigura pozarea sigură a cablurilor la punctele de fixare predeterminate

Colierele de cabluri și clemele sunt atașate în prealabil la fasciculele de cabluri. Baza clemei poate fi introdusă cu ușurință în aceste găuri în timpul asamblării finale.

Este disponibilă o gamă variată de soluții de montare pentru aproape orice dimensiune de gaură și grosime de panou. Aplicația poate fi realizată ușor manual, fără a fi necesare unelte speciale. Blocarea sigură poate fi auzită și simțită de către utilizator cu un simplu„clic”.

Coliere de fixare pentru bolțuri de sudură

Element de fixare dintr-o singură piesă pentru coliere de cabluri, pentru bolțuri de sudură.

Colierele de fixare cu monturi pentru bolțuri de sudură sunt utilizate în principal în industria auto

Totuși, acestea sunt utilizate și în toate celelalte domenii unde cablurile și firele trebuie să fie ghidate în siguranță prin intermediul bolțurilor de sudură sau al bolțurilor filetate.

Aceste coliere sunt disponibile cu capete fixe (cu o poziție definită), precum și cu capete flexibile (cu spațiu de mișcare).

Coliere de cabluri pentru muchii

EdgeClip este un element de fixare din 2 piese pentru coliere de cabluri cu gheare de blocare, pentru muchii plane.

Pe lângă soluțiile de fixare pentru plăci și bolțuri de sudură, HellermannTyton oferă și coliere de plastic cu element de fixare pentru muchii.

Aflați mai multe despre  diferitele aplicații pentru care sunt adecvate soluțiile EdgeClip pe Pagina de competențe cleme de cabluri pentru muchii.

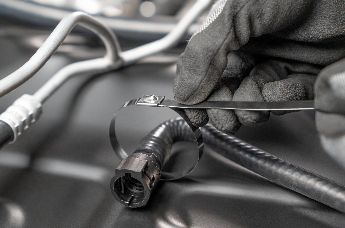

Coliere metalice

Coliere metalice pentru medii dificile

HellermannTyton oferă diferite coliere metalice: deosebit de populare pe vapoare, în tuneluri, mine și în industria petrochimică.

Bride din oțel utilizate într-o gamă largă de aplicații industriale și comerciale ce necesită rezistență extremă la tracțiune sau cerințe extreme ale materialului în condiții dure. Acestea pot rezista la temperaturi ridicate, UV, condiții meteo extreme și la expunerea la substanțe chimice și alți agenți poluanți industriali, făcându-le astfel să fie universal adecvate pentru aplicații industriale solicitante, precum:

  • Aplicații din industria navală: colierele din oțel inoxidabil sunt rezistente la coroziune, fiind astfel ideale pentru utilizare la bărci, vapoare și platforme petroliere offshore.

  • Instalații exterioare: colierele din oțel inoxidabil rezistă la îmbătrânirea cauzată de UV și la intemperii, fiind astfel adecvate pentru fixarea firelor și a plăcilor de marcare pentru identificare la instalații exterioare precum semafoare și indicatoare rutiere sau echipamente de telecomunicații.

  • Alimente și medicamente: colierele din oțel inoxidabil sunt durabile, netoxice, rezistă la procese de sterilizare termică și la substanțe chimice de curățare agresive. Acestea sunt compatibile cu procesele de asigurare a calității HACCP.

  • Aplicații de mare putere: colierele din oțel inoxidabil sunt rezistente și adecvate pentru fixarea cablurilor și a tuburilor pe șine și cadre la vehiculele de mare tonaj, în aplicații aerospațiale și feroviare și, de asemenea, pentru fixarea izolațiilor conductelor în aplicații la temperaturi ridicate sau pentru elemente de susținere a liniilor electrice.

  • Alte aplicații: de exemplu fixarea cablurilor, a firelor și a conductelor la vehiculele rutiere, în industriile aerospațială și feroviară, precum și în construcții și industria minieră.

Colierele metalice MBT de la HellermannTyton pentru regiunea europeană sunt fabricate în Regatul Unit din oțel inoxidabil produs în Europa. Acestea respectă cerințele pentru colierele metalice, nemetalice și compozite și dispozitivele lor de fixare aferente, ca modalitate folosită pentru gestionarea sau fixarea sistemelor de cabluri în instalațiile electrice specificate în standardele IEC 62275 și IEC 60092 aplicabile instalațiilor electrice utilizate la vapoare.

Coliere de cabluri rezistente la acizi și la temperaturi ridicate

Bridele din oțel inoxidabil din seria MBT garantează o siguranță suplimentară, rezistență ridicată la tracțiune și rezistență la foc.

Colierele metalice MBT rezistente la rugină, sunt rezistente și la acizi și temperaturi ridicate. Acestea sunt ideale pentru aplicații la care sunt necesare siguranță suplimentară, rezistență ridicată la tracțiune și rezistență la foc.

Mecanismul lor brevetat de blocare, ce nu poate fi desfăcut,  cu una sau două bile, este o caracteristică de siguranță importantă.

Această serie de coliere de cabluri este utilizată adesea la cabluri de date și cabluri de fibră optică, precum și pentru aplicații în teatre sau la târguri.

Coliere de cabluri acoperite pentru prevenirea coroziunii de contact

Colierul de cabluri MBT-FC este o bridă din oțel inoxidabil acoperită, cu muchii netede.

Colierele metalice acoperite cu poliester din oțel inoxidabil SS316 (V4A) au aceleași avantaje ca seria MBT, dar, datorită stratului cu care sunt acoperite, acestea garantează un confort sporit la instalare la temperaturi scăzute.

În plus, stratul de plastic este deosebit de adecvat pentru fasciculele sensibile și pentru prevenirea coroziunii de contact.

Legăturile din oțel inoxidabil din seria MBT sunt suficient de dure pentru a rezista la orice

Canalele de protecție din poliolefină sau acoperite cu poliester pot preveni coroziunea de contact între metale diferite, de exemplu aluminiu sau zinc, însă această soluție reduce intervalul de temperatură maximă de funcționare. Intervalul de temperatură de funcționare al colierelor din oțel inoxidabil 304 și 316 este de la -80 °C la +538 °C. Colierele din oțel inoxidabil cu înveliș au un interval de temperatură mai mic (de la -50 °C la +150 °C) din cauza poliesterului.


Caracteristici SS304 SS316 SS316 acoperit cu poliester
Rezistență la tracțiune în buclă excelentă excelentă excelentă
Temperaturi ridicate excelent excelent limitat
Rezistență UV excelentă excelentă bună
Coroziune la sare bună excelentă bună
Coroziune de contact limitată limitată niciuna
Rezistență la substanțe chimice excelentă excelentă bună
Inflamabilitate niciuna niciuna

UL94V-2



În pus, colierele din oțel inoxidabil sunt rezistente la intemperiile exterioare. Atât oțelul 304, cât și cel 316 rămân robuste din punct de vedere mecanic sub efectele radiației ultraviolete, ale forței vântului, ale fluctuațiilor de temperatură, ale precipitațiilor și gheții. SS316 este mai rezistent la coroziune în medii exterioare dure.

Întrebări frecvente

Cum funcționează dispozitivul de prindere al unui colier de cabluri?

Colierele de cabluri funcționează precum o curea, unde capătul este trecut printr-o cataramă și este fixat cu un vârf trecut printr-o gaură de curea. În cazul majorității colierelor convenționale de cabluri, banda este trecută printr-un cap care dispune de o limbă flexibilă ce glisează peste zimți, turnate pe bandă pentru a preveni alunecarea înspre înapoi, odată ce se aplică.

Coliere de cabluri cu clichete din plastic

Coliere de cabluri cu clichete din plastic

Mecanismul este utilizat la 90% dintre colierele de cabluri din poliamidă (PA) fabricate de HellermannTyton. Pentru a acoperi o varietate de aplicații, există diferite variante ale acestui sistem, de exemplu: versiuni reutilizabile, versiuni în linie, versiuni cu cap deschis.

Acestea sunt coliere de cabluri dintr-o singură bucată. Aici, clichetul, sau limba, este turnată ca parte integrantă a capului colierului. Acest lucru îi conferă puncte forte inerente.

Blocarea pozitivă este obținută prin angrenarea limbii cu dantura benzii atunci când este trecută prin capul colierului de cabluri.


Coliere de cabluri fără zimți

Colierele de cabluri din seria KR se disting prin banda netedă și mecanismul lor unic de blocare. Aici, un știft din fibră de sticlă este împins într-o membrană din bandă, pentru a-l menține în poziție.

Datorită capului teșit, rotunjit, colierele de cabluri KR se potrivesc foarte ferm în jurul materialului legat și nu se mișcă atunci când apar vibrații.


Coliere de cabluri fără zimți Coliere de cabluri fără zimți

Ce este special la mecanismul metalic de blocare cu bilă al MBT?

Fabricate din oțel inoxidabil 304 sau 316, colierele de cabluri din gama MBT nu are zimți pe bandă și sunt filetate paralel prin cap, glisând pe sub un mecanism metalic de blocare cu rulment cu bilă. Mecanismul de blocare cu bilă folosește un mic rulment cu bilă în capul colierului de cabluri, care se blochează în poziție după strângere. Metoda de fixare este mai sigură decât mecanismele autoblocante cu cataramă sau clichet la sarcini mari și îi permite benzii să fie netedă. Fixarea permanentă a benzii necesită mai puțini pași sau mai puține unelte speciale decât la metodele cu cataramă, sertizare, blocare cu cheie sau sudare.

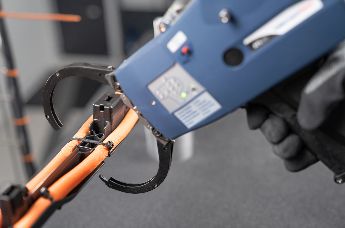

Sunt necesare unelte speciale pentru cabluri la montarea colierelor din oțel inoxidabil?

Ca la orice alte coliere de cabluri care nu pot fi deschise, colierele din oțel inoxidabil pot fi înfășurate în buclă cu mâna în jurul mănunchiului. Forța de inserare sau filetare este mică în comparație cu designul colierelor similare de la alți producători. Deși marginile benzii sunt rotunjite și netede, recomandăm purtarea de mănuși de protecție adecvate.

Cu toate acestea, sugerăm folosirea unei unelte manuale de aplicare a colierelor de cabluri, precum HDT16, pentru a tensiona fix colierele MBT și a asigura că acestea sunt tăiate la nivel și precis fără a lăsa proeminențe ascuțite la capete. Pentru aplicațiile care necesită o anumită forță de tensionare, recomandăm cleștele manual pentru coliere de cabluri MK9SST sau cleștele pneumatic pentru coliere de cabluri MK9PSST pentru benzi din oțel inoxidabil de până la 16 mm lățime.

Ce este poliamida PA66?

Poliamida este unul dintre cele mai importante materiale termoplastice sintetice. Termoplasticele pot fi remodelate prin încălzire oricât de des este nevoie, fără a fi supuse descompunerii chimice sau altor modificări negative. Acest lucru face ca poliamida să fie ideală pentru prelucrarea prin turnare prin injecție în produse de înaltă calitate

Aproximativ 90% dintre colierele de cabluri și elementele de fixare de la HellermannTyton sunt fabricate din acest material. Poliamida este cunoscută și sub numele de marcă Nylon®, care a fost introdus de compania Dupont în 1937.

Poliamida PA66 are multe proprietăți care sunt foarte avantajoase pentru colierele de cabluri și elementele de fixare HellermannTyton, precum:

  • rezistență ridicată, rigiditate și duritate
  • stabilitate dimensională ridicată, chiar și sub efectul căldurii
  • rezistență ridicată la abraziune

O gamă largă de poliamide și aditivi permite adaptarea optimă a caracteristicilor produsului finit pentru a corespunde cerințelor respective.

Care este rezistența minimă la tracțiune a unui colier de cabluri?

Rezistența minimă la tracțiune este un criteriu critic de selecție pentru colierele de cabluri. Exprimă ce încărcare poate suporta un colier de cabluri. Rezistența minimă la tracțiune a unui colier de cabluri este determinată în conformitate cu specificațiile și standardele militare ale SUA. Condițiile de testare stabilite în MIL-S-23190E includ:

  • condiționarea pieselor de testare ale colierelor de cabluri
  • construcția aparaturii de testare
  • aplicarea colierului de cabluri pe un dorn despicat
  • viteza de încercare

Procedura de testare pentru determinarea rezistenței minime la tracțiune a colierului de cabluri:

Colierul de cabluri

1.    Colierul de cabluri este fixat pe o epruvetă de testare a dornului despicat cu o unealtă adecvată pentru aplicarea colierelor de cabluri.


Colierul de cabluri

2.    Dornul este deschis cu o viteză definită.

Colierul de cabluri

3.    Se înregistrează încărcarea la care cedează colierul de cabluri.

Cum depozitez corect colierele de cabluri?

Depozitați întotdeauna colierele

Depozitați întotdeauna colierele de cabluri în punga de plastic sigilată fabricată din polietilenă. După deschidere, ar trebui să utilizați colierele de cabluri cât de repede posibil, pentru a vă asigura că obțineți rezultate de aplicare optime. În cazul în care colierele devin casante, acestea pot ceda atunci când sunt aplicate.

Nu expuneți colierele

Nu expuneți colierele de cabluri la lumina directă a soarelui. Nu depozitați colierele de cabluri la lumina soarelui, de exemplu, pe pervazul ferestrei.

Depozitați colierele de cabluri

Depozitați colierele de cabluri departe de sursele directe de căldură. Evitați contactul cu căldura: de exemplu, nu le puneți pe radiatoare.

Condițiile ideale de depozitare

Condițiile ideale de depozitare a colierelor de cabluri sunt cele ale climei standard a Europei centrale

Pentru manipularea optimă a colierelor de cabluri este important ca materialul să fie într-o stare de echilibru cu un conținut de apă de aproximativ 2,5%.
