Clipsuri cablu: organizarea cablurilor cu ajutorul clemelor adezive, cu șuruburi sau pentru rutare multiplă

Clipsuri cablu pentru fixarea și rutarea cablurilor în industrie

Găsiți clipsuri pentru cabluri potrivite pentru fixarea rapidă și ușoară a cablurilor

Clipsuri cablu pentru organizarea și rutarea cablurilor

Clipsuri pentru cabluri sunt utilizate pentru fixarea și organizarea firelor în diverse aplicații. Acestea sunt de obicei proiectate cu un mecanism cu design de tip clemă sau cap deschis și pot fi atașate la diverse suprafețe. Acestea previn încâlcirea, precum și pericolul de împiedicare și asigură un aspect mai îngrijit și mai organizat.

Portofoliul de clipsuri cablu HellermannTyton include cleme de fixare cu mai multe opțiuni în funcție de tipul de închidere, direcția de legare în fascicul și diametrele diferite: clipsuri cablu cu adeziv, clipsuri pentru cabluri cu șurub, cleme de fixare a cablurilor cu montare pe muchii, cleme cu conector și cleme pentru legarea în fascicul.

Clipsuri cablu cu adeziv

Clipsuri cablu cu adeziv

Clipsurile pentru cabluri cu adeziv sunt ușor de montat deoarece nu necesită prinderea în cuie sau cu șuruburi și, prin urmare, nu au niciun impact asupra staticii. Acestea sunt concepute pentru suprafețe cu energie redusă. Alte avantaje constau în riscul redus de coroziune și reducerea semnificativă a greutății comparativ cu montajul mecanic.

HellermannTyton utilizează diferite tipuri de adezivi acrilici sau din cauciuc sintetic pentru clipsuri cablu autoadezive. Acestea diferă în ceea ce privește intervalul temperaturii de funcționare și forța de „smulgere” a adezivului.

Cleme cu adeziv pe bază de acrilat:

  • Temperatura de funcționare -40 până la 85 °C
  • Aderență inițială mai mare pe suprafață, posibilitate de utilizare imediată

Cleme cu adeziv pe bază de cauciuc sintetic:

  • Temperatura de funcționare -40 până la 60 °C
  • Forță mare de „smulgere”, adezivul necesită câteva ore ca timp de lipire pe suprafață

Odată ce clema de fixare a cablurilor autoadezivă se află în poziție, mănunchiul de cabluri poate fi introdus în clemă. Unele cleme sunt deschise pe lateral și fixează cablurile și firele prin intermediul unui vârf de fixare orientat spre interior sau printr-o îngustare planificată a geometriei clemei. Astfel, este foarte ușor să adăugați, să scoateți și să înlocuiți cabluri într-o etapă ulterioară.

Clemele se fixează prin desprinderea stratului protector și lipirea lor pe suprafața dorită, inclusiv plastic și metal. Odată ce clema de fixare a firelor cu adeziv este fixată în poziție, colierul de plastic poate fi introdus prin fantă și mănunchiul de cabluri poate fi așezat în interiorul colierului. În cele din urmă, mănunchiul de fire și colierul de plastic sunt fixate pe suport prin închiderea celui din urmă.

Suporturi autoadezive dintr-o singură piesă: seriile RA și RB

Suport cabluri autoadeziv dintr-o singură piesă

Clipsurile pentru cabluri din seriile RA și RB sunt suporturi autoadezive dintr-o singură piesă care pot fi utilizate fără un colier de plastic suplimentar. Acestea sunt fabricate din PA66 cu adeziv din cauciuc sintetic.

Clemele autoadezive din seria RB oferă o mare libertate de rutare și, totodată, reduc riscul de coroziune în comparație cu suporturile de fixare cu șurub. Acestea sunt ideale pentru instalarea fără scule și pot fi redeschise dar și reutilizate cu ușurință atunci când trebuie înlocuite cablurile. Seria RB are diametre ale mănunchiurilor de la 5,0 până la 14,0 mm.

Clemele RA sunt ideale pentru utilizarea în aplicații greu accesibile sau pentru zonele în care autoadezivul reprezintă singura metodă de fixare posibilă Acest lucru este util în situațiile în care autoadezivul este singura metodă de fixare posibilă. Acestea sunt cel mai frecvent întâlnite în industrii precum industria auto, a autobuzelor și camioanelor, a vehiculelor de construcții sau a clădirilor industriale. Seria RA are diametre ale mănunchiurilor de la 3,0 până la 18,0 mm.



Clipsuri cablu cu adeziv pentru susținerea tuburilor, cablurilor și conductelor

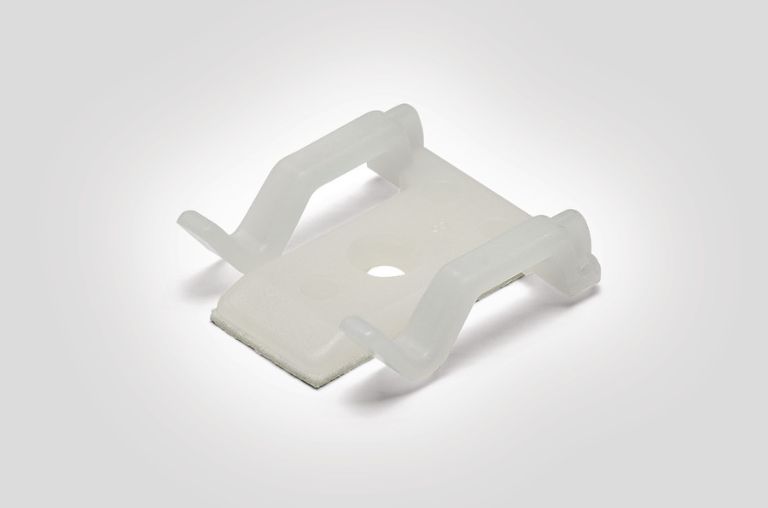

Clipsuri cablu pentru susținerea tuburilor, cablurilor și conductelor

HellermannTyton offers adhesive wire clips specifically designed to hold cables, tubes and conduits without using a cable tie. These cable clips can simply be screwed or stuck onto panels. The side gripping fingers allow for easy cable removal while at the same time holding onto them firmly. The TY8H1S cable clips are commonly used in computer equipment, gaming machines and domestic appliances.

HellermannTyton oferă clipsuri cablu cu adeziv special concepute pentru a susține cablurile, tuburile și conductele fără a fi necesară utilizarea unui colier de plastic. Aceste clipsuri pentru cabluri pur și simplu pot fi înșurubate sau lipite pe panouri. Degetele de prindere laterale permit îndepărtarea ușoară a cablurilor și, în același timp, le fixează ferm. Clemele de fixare a cablurilor TY8H1S sunt utilizate în mod obișnuit la echipamente informatice, aparate de jocuri de noroc și aparate electrocasnice.

Clipsuri cablu magnetice

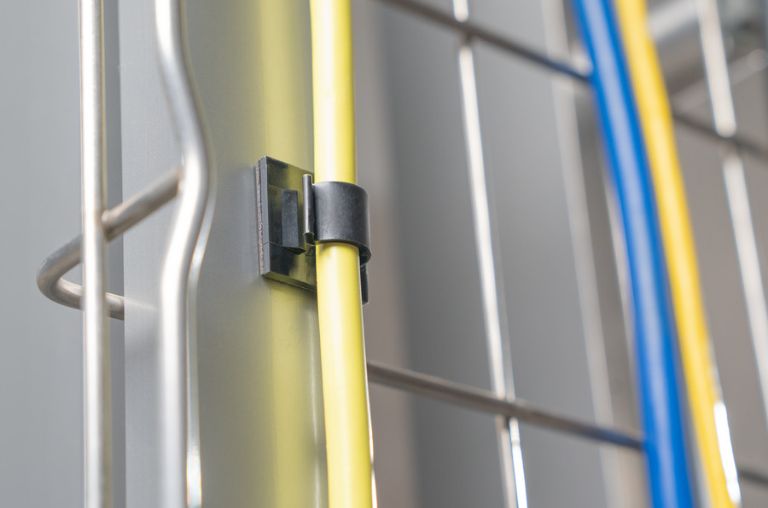

Clipsuri cablu magnetice

Clipsurile cablu magnetice sunt o alternativă adaptabilă și eficientă la soluțiile tradiționale de rutare a cablurilor, oferind o instalare fără unelte, care nu afectează integritatea suprafeței de montare. Aceste clipsuri sunt ideale pentru medii dinamice sau structuri temporare în care configurațiile se schimbă frecvent, fiind perfecte pentru industriile unde sunt necesare flexibilitatea și precizia.

Spre deosebire de clipsurile adezive sau care se fixează cu șurub, clipsurile cablu magnetice nu lasă urme lipicioase și nici nu necesită realizarea găurilor. Pot fi repoziționate sau înlăturate fără a afecta suprafața, asigurând o instalare profesională și curată de fiecare dată. În plus, pentru că nu există un adeziv care trebuie lăsat să se usuce și nici nu sunt necesare unelte, clipsurile magnetice reduc semnificativ timpul de montare, îmbunătățind fluxul de lucru și economisind costurile cu forța de muncă.

Pe lângă clipsurile magnetice pentru cabluri, HellermannTyton oferă și cleme magnetice pentru coliere de cablu.

Clipsuri cablu:

  • Seria MAGRB: este potrivită pentru diametre ale mănunchiurilor cuprinse între 5,0 și 8,0 mm, ideală pentru configurațiile de cablu mai mici
  • Seria MAGRA: este concepută pentru diametre ale mănunchiurilor cuprinse între 3,0 și 13,0 mm, oferind adaptabilitate pentru diverse industrii și configurații

Cleme cablu:

  • Seria MAGMB: este disponibilă în două dimensiuni diferite ale bazei, oferind o gamă de forțe de tragere verticale pentru diferite aplicații

Clipsuri cablu cu șuruburi

Clipsuri pentru cabluri cu șuruburi pentru mănunchiuri grele de cabluri

Clipsuri pentru cabluri cu șuruburi pentru mănunchiuri grele de cabluri

Suporturile pentru cabluri de la HellermannTyton sunt tipuri de dispozitive de montare sau fixare a cablurilor care necesită șuruburi sau elemente de prindere pentru a fixa în siguranță cabluri sau fire pe o anumită suprafață. Acest tip de suport pentru cabluri poate fi fabricat fie din plastic, fie din metal, ca în acest caz. Pe lângă acest element de înșurubare, are una sau mai multe deschideri în care pot fi introduse cablurile pentru a le menține în poziție. Clipsurile pentru cabluri cu șuruburi sunt adesea utilizate atunci când trebuie susținute mănunchiuri grele de cabluri.

Un tip de clipsuri cablu cu șurub pe care le oferă HellermannTyton sunt clemele din seria D. Clemele D pentru gestionarea cablurilor au de obicei o formă care seamănă cu litera „D”, de unde provine și denumirea. Acestea au în general un design curbat sau semicircular, cu o parte laterală deschisă. Prin simpla apăsare a cablurilor în partea deschisă a clemei, acestea oferă o modalitate rapidă și eficientă de organizare a cablurilor, asigurând economii de timp și costuri semnificative pentru întreținerea și configurarea cablurilor.

Clipsurile pentru cabluri din seria D oferă o fixare flexibilă, permițând îndepărtarea și înlocuirea comodă a cablurilor ori de câte ori este necesar. Datorită metodei de aplicare prin înșurubare și a materialului POM (poliacetal) utilizat în acest caz, aceste piese sunt utile oriunde sunt prezente sarcini mecanice, de exemplu în construcțiile de case, birouri și depozite industriale.

În plus, datorită formei lor durabile și robuste la diferite temperaturi și condiții de umiditate, astfel de produse sunt utilizate în domenii cu cerințe ridicate de precizie, cum ar fi sectorul auto, electronic sau cel al tehnologiei medicale. HellermannTyton oferă cleme cu șuruburi din seria D disponibile în trei dimensiuni și cu trei diametre diferite ale găurii.

În portofoliul HellermannTyton, alte clipsuri cablu care necesită înșurubare includ clemele din seria P (cunoscute și sub denumirea de cleme de prindere). Acestea constau, de obicei, dintr-o clemă din metal sau plastic care are forma literei „P” atunci când este privită din lateral. Acest design permite introducerea ușoară și fixarea sigură a cablurilor, firelor sau chiar a țevilor, oferind un sistem de rutare organizat și stabil, prevenind în același timp mișcarea sau eventualele deteriorări cauzate de vibrații sau de alți factori. Clemele din seria P sunt utilizate în mod obișnuit în diverse industrii, cum ar fi industria auto, electrică, aerospațială și în cazul aplicațiilor industriale.

Clipsuri cablu pentru rutare multiplă

Clipsuri cablu pentru rutare multiplă

HellermannTyton oferă diferite tipuri de clipsuri cabluri pentru rutarea în paralel și rutarea multiplă a tuburilor, furtunurilor sau țevilor. Aceste cleme pentru furtunuri permit ca mănunchiurile să fie ținute strâns împreună fără a se încurca sau răsuci. Acestea pot fi asamblate cu ușurință manual și oferă o fixare fermă.

Clemele pentru furtunuri pentru rutare în paralel sunt disponibile cu două sau trei camere. Clemele pentru rutare în paralel sunt prevăzute, de asemenea, cu piciorușe zimțate pentru fixarea în orificiile pregăurite ale panoului. Odată instalat, furtunul se fixează ușor în clemă și poate fi îndepărtat și reinstalat fără a îndepărta clema.

Cleme de fixare în fascicul care asigură stabilitate pentru mănunchiurile de cabluri și firele lungi

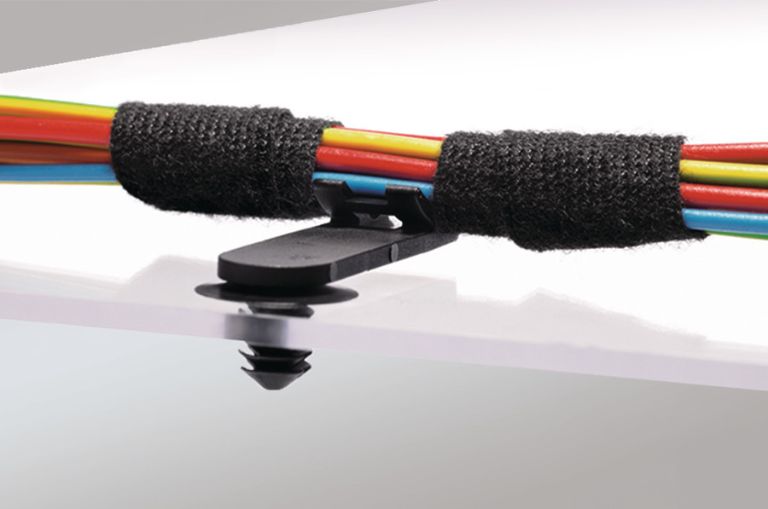

Cleme de fixare în fascicul

Clemele de fixare în fascicul pot fi prinse pe mănunchiul de fire cu ajutorul colierelor de plastic sau al benzii adezive. Există diferite opțiuni pentru aplicare, inclusiv produse pentru orificii, muchii, șuruburi sau pur și simplu pentru lipirea cu adeziv, legarea în fascicul, cu distanțiere sau cu o clemă pentru mănunchiuri pentru rutare multiplă. Clemele de fixare în fascicul sunt utilizate pe scară largă în industria auto, dar pot fi, de asemenea, utilizate în orice altă aplicație pentru a oferi stabilitate și suport mănunchiurilor de cabluri și firelor mai lungi

Clema de fixare în fascicul SOC5FT6LG este una dintre cele mai populare cleme HellermannTyton. Aceasta este concepută pentru un orificiu rotund de 6,5 - 7,0 mm și un orificiu hexagonal de 6,1 - 6,6 mm și dispune de un distanțier de compensare. Fantele laterale de pe bara de legare în fascicul sunt ideale pentru fixarea mănunchiurilor de cabluri sau a firelor cu ajutorul unui colier de plastic sau al unei benzi adezive. Cablul se potrivește perfect pe o bară de legare în fascicul ușor curbată.

Clipsuri pentru cabluri pentru autovehicule

Clipsuri pentru cabluri de înaltă tensiune pentru industria auto

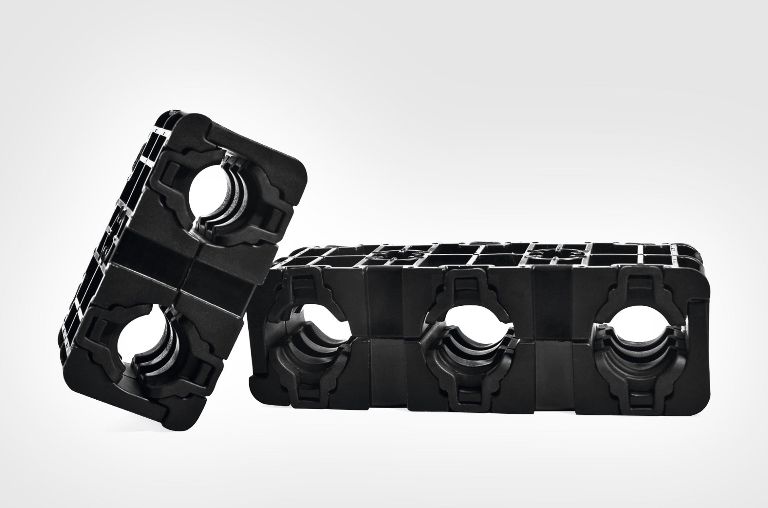

Clipsuri pentru cabluri de înaltă tensiune

Clemele de înaltă tensiune sunt utilizate frecvent la cablajele vehiculelor electrice. Capacul de protecție robust cu design cu nervuri oferă un plus de rezistență. Inserțiile moi amortizează cablurile și firele. Carcasa acestor clipsuri cablu de înaltă tensiune este fabricată din poliamidă 46 (PA46) sau poliamidă 6HS (PA6HS), iar inserțiile moi sunt fabricate din elastomer acrilic de etilenă (AEM) sau etilen-propilen-dien-monomer (EPDM).

Clemele de fixare a cablurilor de înaltă tensiune sunt disponibile sub forma unor piese din două bucăți care „se înclicheteazăˮ împreună pentru o instalare ușoară, fără scule sau sub forma unor piese dintr-o singură bucată cu opțiuni de închidere cu articulații sau cu protecție antirăsucire.

Cleme de fixare a cablurilor pentru gestionarea fluidelor

HellermannTyton oferă cleme de fixare a cablurilor pentru utilizare în gestionarea fluidelor, oriunde liniile și furtunurile care transportă fluide trebuie să fie fixate în siguranță cu compensarea mișcării. Acestea includ, de asemenea, cleme de fixare a cablurilor care pot fi redeschise și reutilizate în vederea întreținerii.

Întrebări frecvente

Ce sunt clipsuri pentru cabluri?

Clemele de fixare a cablurilor, cunoscute și sub numele de clipsuri pentru cabluri sau organizatoare de cabluri, sunt dispozitive sau accesorii mici concepute pentru a fixa și gestiona cablurile, firele, conductorii, furtunurile sau conductele într-o manieră ordonată. Acestea sunt disponibile în diferite variante de prindere pentru suprafețe diverse, previn încâlcirea, reduc dezordinea și sporesc siguranța prin menținerea cablurilor în poziție, prevenind pericolul de împiedicare.

Clipsuri cabluri: Cum se instalează?

Instalarea clemelor de fixare a cablurilor este un proces simplu, deoarece acestea sunt ușor de asamblat manual sau cu scule convenționale, precum o șurubelniță. Metoda depinde de tipul clemei de fixare a cablurilor și de suprafața pe care o fixați.

Cum se găsește o clemă de fixare a cablurilor de dimensiunea potrivită?

Dimensiunea corectă a clemei depinde de diametrul cablurilor pe care încercați să le gestionați și de alegerea tipului de clemă de fixare a cablurilor pentru nevoile aplicației dvs. Pentru a stabili dimensiunea potrivită, luați în considerare următoarele:

  • Diametrul mănunchiului de cabluri: HellermannTyton acoperă diametre ale mănunchiurilor de cabluri cuprinse între 3,0 și 110,0 mm. Clemele sau suporturile cu coliere de plastic pot fi utilizate și pentru diametre mai mici și mai mari ale mănunchiurilor. Clemele pentru rutare multiplă pot susține diametre diferite ale mănunchiului per clemă.
  • Sistemul de fixare: Clipsuri cabluri pot fi montate în orificii rotunde și ovale, pot fi fixate cu șuruburi sau bolțuri, pot fi împinse pe bolțuri fixe, pot fi lipite cu autoadeziv, pentru a fi introduse pe muchii sau pentru a menține conectorii.
  • Direcția de legare în fascicul: Direcția de legare în fascicul a cablurilor, firelor și furtunurilor este și ea variabilă, de exemplu cu o distanță lângă suprafața de aplicare. De asemenea, există cleme rotative, care pot fi utilizate pentru a adapta mișcarea.
  • Materialul: HellermannTyton oferă o gamă largă de materiale și combinații de materiale pentru cleme (plastic, metal, oțel inoxidabil).
  • Funcțiile și cerințele speciale: Portofoliul de produse include soluții pentru nevoi suplimentare, cum ar fi rotația, închiderea automată și sistemele modulare de cleme.

Clipsuri cablu: Cum se îndepărtează?

Clipsurile pentru cabluri sunt disponibile în diferite modele. Cele mai comune sunt clemele din plastic care au o clapetă sau un mecanism de blocare ce ține cablul în poziție. Pentru a desface o clemă de fixare a cablurilor, aveți nevoie de scule adecvate. Clipsuri cablu cu adeziv pot fi smulse.

Majoritatea clemelor de fixare a cablurilor sunt de unică folosință și nu pot fi reutilizate după îndepărtare, deoarece nu vor îndeplini cerințele inițiale de performanță a blocării. Pentru aplicațiile care necesită întreținere sau conversie, asigurați-vă că utilizați o clemă de fixare a cablurilor care poate fi redeschisă sau care poate fi blocată.
