Sondă tras cablu Cable Scout+: Instalarea cablurilor cu sistem

Sondă tras cablu Cable Scout+: Instalarea cablurilor cu sistem

Sondă tras cablu Cable Scout+

Cu ajutorul sondei de tras cablu optimizată Cable Scout+, HellermannTyton oferă o unealtă multifuncțională, care face instalarea profesională a cablurilor și mai simplă și mai rapidă în zone greu accesibile.

Cable Scout+ convinge printr-un design nou și o funcționalitate îmbunătățită. Datorită profilului modificat al mânerului, înșurubarea barelor devine o joacă de copii. Pentru ca barele și accesoriile să fie disponibile în mod permanent, toate componentele pot fi depozitate în geanta practică pentru depozitare și transport. Sonda de tras cablu Cable Scout+ oferă numeroase accesorii utile.





Seturi Cable Scout+

Seturi Cable Scout+

În funcție de respectivele condiții pentru instalare, HellermannTyton oferă trei seturi diferite și o gamă variată de accesorii inovatoare, care pot fi combinate între ele în funcție de necesitate.

Cu CableScout+ Bag, instalatorul are la dispoziție o geantă practică din material textil robust, în care barele și accesoriile pot fi depozitate în mod ordonat, simplu de transportat și cu economie de spațiu. Datorită curelei pentru umăr, mâinile rămân libere și nimic nu se mai poate pierde. În furnitura seturilor noastre de lux Cable Scout+, geanta Cable Scout+ este deja inclusă.

Set mini

Set mini - sondă tras cablu Cable Scout+

Setul mini se potrivește în orice geantă de scule.
Acesta conține:

  • 1 bară x 40 cm (alb), 2 bare x 40 cm (roșu) și 1 bară x 40 cm (albastru)
  • Prelungitor flexibil 40 cm (alb)
  • Cap de ghidare rotund
  • Cârlig mic, eclisă de ghidare

Set de bază

Set de bază - sondă tras cablu Cable Scout+

Setul de bază este adecvat pentru lucrări de instalare simple.
Acesta conține:

  • 10 bare x 1 m (alb), prelungitor flexibil 15 cm (alb)
  • Adaptor, cârlig mare, eclisă de ghidare

Set de lux

Set de lux - sondă tras cablu Cable Scout+

Cuprinzătorul set de lux este adecvat pentru utilizarea în situații în care instalarea este complexă. Acesta conține:

  • 2 bare x 1 m (alb), 6 bare x 1 m (roșu), 2 bare x 1 m (albastru)
  • Prelungitor flexibil 15 cm (alb), inel, adaptor
  • Cârlig mare, eclisă de ghidare, cap de ghidare plat și rotund, lanternă, magnet

Accesorii Cable Scout+

Cameră de inspecție pentru canale de cabluri goale: Cable Scout Cam

Camera Cable Scout Cam de înaltă calitate cu baterie este ideală pentru fotografii și înregistrări video în cele mai mici spații. Ea vă permite să fotografiați obiecte ascunse de la o distanță de până la 10 metri, de exemplu în conducte goale și deasupra plafoanelor suspendate. Înregistrările camerei de inspecție pot fi transferate în timp real pe un telefon inteligent sau o tabletă.

Cameră de inspecție pentru canale de cabluri

Avantajele dintr-o privire:

  • Construcție robustă, de înaltă calitate
  • Transmitere wireless a imaginilor și videoclipurilor prin WiFi
  • Rezoluție: 2,0 megapixeli
  • Lungime: 10 metri
  • Capac de lentilă IP68 rezistent la stropire
  • Lumină LED reglabilă pentru medii întunecate
  • Aplicație gratuită disponibilă pentru Android și iOS



Pachetul conține o cameră WiFi HD cu cablu lung de 10 metri, o stație WiFi cu o autonomie a bateriei de până la o oră, un cablu de încărcare USB, un cârlig, un magnet, o oglindă și un capac de lentilă rezistent la stropire.

Cu accesoriile sale versatile și o construcție de înaltă calitate, Cable Scout Cam este suplimentul Cable Scout+ perfect.




Sonda de tras cabluri Cable Scout+ oferă numeroase accesorii utile.

Ciorapii de ghidare a cablurilor de exemplu se extind prin comprimare și se trag peste obiectul care trebuie fixat. Aceștia oferă o posibilitate fiabilă pentru fixarea sigură a cablurilor sau tuburilor. Alte prelungitoare, adaptoare și accesorii fac din Cable Scout+ o unealtă universal utilizabilă pentru instalarea cablurilor.

Seturile de accesorii includ piese utile, care ușurează instalatorului iluminarea spațiilor goale sau fixarea cablurilor, de ex.

  • ciorapi de ghidare a cablurilor: o posibilitate simplă și sigură pentru tragerea cablurilor
  • Accesoriu culisant: pentru ghidarea cablurilor peste suprafețe înăsprite sau denivelate
  • Lanterna LED: aduce lumină în întuneric
  • Magnet: pentru ridicarea uneltelor metalice

Accesorii - sondă tras cablu Cable Scout+ Accesorii - sondă tras cablu Cable Scout+

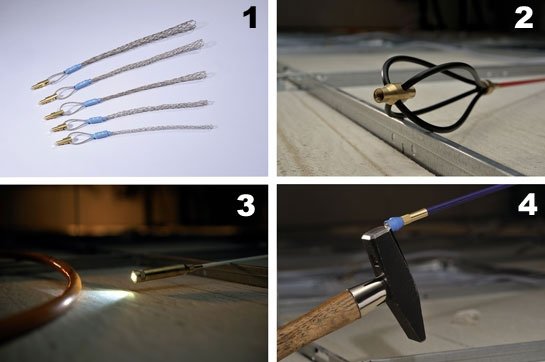

1. Ciorapii de ghidare a cablurilor sunt disponibili în cinci dimensiuni diferite și astfel sunt adecvați pentru o gamă largă de diametre ale cablurilor

2. Accesoriul culisant ușurează ghidarea cablurilor și conductorilor peste suprafețe înăsprite și denivelate

3. Lanterna Cable Scout+ este perfectă pentru inspectarea spațiilor goale.

4. Magnetul puternic poate ridica obiecte metalice cu o greutate de până la 2,5 kg.



TIP Denumire Nr. art.
CS-SA

Set accesorii: Conținut: prelungitor alb, flexibil, 150, adaptor, cârlig mic și mare, eclisă de ghidare, | cap de ghidare plat și rotund, magnet, lanț, inel

897-90004
CS-ACG1630

Ciorapi de ghidare a cablurilor: pentru diametre ale cablurilor de 1,6 - 3,0 cm

897-90027
CS-ACG0415

Ciorapi de ghidare a cablurilor: pentru diametre ale cablurilor de 0,4 - 1,5 cm

897-90026
CS-AW

Accesoriu culisant: permite ghidarea cablurilor peste suprafețe aspre sau denivelate

897-90018
CS-AB

Lanternă: adecvată pentru inspectarea zonelor întunecate

897-90016
CS-AMG2

Magnet extra-puternic: permite ridicarea unei unelte metalice cu o greutate de până la 2,5 kg

897-90015

Bare prelungitoare Cable Scout+

Accesorii - sondă tras cablu Cable Scout+

În funcție de situația de instalare, acestea pot fi îmbinate cu unul sau mai multe accesorii, de ex. cu o lanternă LED pentru orientarea în spații goale întunecate.

Trei diametre diferite și trei raze de curbură diferite garantează flexibilitate maximă în toate situațiile de instalare.







Selecție bare prelungitoare

TIP Conținut bare din fibră de sticlă Flexibilitate

Ø D

Nr. art.
CS-P6 2 bare prelungitoare, albastru, 1 m stabile 6.0 897-90007
CS-PN

2 bare prelungitoare, roșu, 1 m

semi-flexibile 5.0

897-90008

CS-P5 2 bare prelungitoare, transparent, 1 m foarte flexibile 5.0 897-90006
CS-P4 2 bare prelungitoare, alb, 1 m flexibile 4.0 897-90005

Întrebări și răspunsuri:

Unde este folosită sonda de tragere a cablurilor?


Unde este folosită sonda de tragere a cablurilor? Unde este folosită sonda de tragere a cablurilor?


Sondele de tragere a cablurilor sunt folosite la instalarea sau îndepărtarea cablurilor în locurile greu de atins, deoarece oferă avantajul mecanic de a ajuta la tragerea cablurilor prin tuburi, canale sau alte trasee. Iată câteva dintre locurile obișnuite în care poate să fie folosit un instrument de tragere a cablurilor:

  1. prin pereți și cavități
  2. prin orificii mici de acces din pereți
  3. prin podele oarbe
  4. peste tavane suspendate

Cum să alegeți sonda potrivită de tragere a cablurilor?

Instrumentele Accesoriile specifice necesare pentru o anumită activitate de tragere a cablurilor depind de factori precum tipul și mărimea cablurilor, mediul de instalare și distanța sau complexitatea traseului. HellermannTyton oferă trei seturi de instrumente de tragere a cablurilor: Handy Kit este conceput să încapă într-o trusă de scule, Basic Kit este conceput pentru instalarea cablurilor de bază, iar Deluxe Kit este destinat realizării instalărilor de dimensiuni mai mari. Seturile vin cu tije pentru tras cabluri, de diferite lungimi, și cu accesorii suplimentare, inclusiv cârlige, magneți, lumini și pungi de depozitare.

Cum folosiți tijele pentru tras cabluri?

Înainte de a folosi tijele pentru tras cabluri, evaluați cerințele de instalare. Acestea includ distanța de acoperit, tipul și mărimea cablurilor, orice obstacole de pe traseu și capacitatea de încărcare necesară pentru tragere. Apoi, selectați tija adecvată de tragere a cablurilor, luând în calcul greutatea și diametrul cablurilor și orice cerințe specifice. Apoi conectați cablul la sonda de tragere a cablurilor. Asigurați o bună conectare pentru a preveni desprinderea cablului în timpul procesului de tragere.

Începeți procesul de tragere aplicând tensiune sondei. Pe măsură ce cablul este tras, asigurați că nu se simte rezistență, iar cablul nu se blochează. Dacă acest lucru se întâmplă totuși, evaluați situația și faceți adaptările necesare. Acestea pot să includă modificarea unghiului sau direcției de tragere sau folosirea unor accesorii sau tehnici suplimentare. Continuați să trageți cablul până când ajunge în poziția finală dorită.

Cum fixați împreună tijele pentru tras cabluri, accesoriile și firele?

Toate tijele din fibră de sticlă și accesoriile tijelor de la HellermannTyton pot să fie ușor înșurubate împreună, la ambele capete. Ochiurile de cabluri și manșoanele metalice expandabile sunt folosite de obicei pentru a fixa cablurile și firele de tijele pentru tras cabluri. Ochiul poate să fie prins cu ușurință în jurul capătului conducător al cablului pentru fixare în siguranță.

Ce sarcini suportă dispozitivele de tras cabluri?

Aceste tije pentru tras cabluri sunt realizate din fibră de sticlă de înaltă calitate care rezistă la o capacitate de încărcare de până la 200 kg.
