Clemă fixare pentru muchii – modelul EdgeClip pe scurt

Fixarea cablurilor și conductorilor în mod sigur pe muchii, fără a fi nevoie să dați găuri sau să lipiți

Clemă fixare: Fixarea cablurilor și conductorilor pe muchii, fără a fi nevoie să dați găuri sau să lipiți

Clemele de fixare EdgeClip sunt mici suporturi pentru cabluri pentru montajul pe muchii.
Aceste piese speciale din plastic cu cleme integrate din oțel pentru arcuri se utilizează împreună cu un colier pentru cabluri.

EdgeClip este o soluție de fixare pentru ghidarea flexibilă a cablajelor, furtunurilor sau tubulaturilor în diverse aplicații industriale, printre altele, în industria auto.






Clemele de fixare pe muchie permit fixarea sigură a cablurilor:

  • fără găurire
  • fără sudarea unor bolțuri de ancorare
  • sau, în cazul în care utilizarea de adezivi nu este posibilă.

Clema de fixare poate fi introdusă pur și simplu cu mâna pe muchie. Nu sunt necesare unelte suplimentare pentru montare.

EdgeClip Mini – cea mai mică clemă de fixare pentru muchii de până acum

Clemă fixare pentru ghidarea sigură a cablurilor

Adesea, proiectanții și montatorii se confruntă cu următoarele provocări:

  • Cum se pot fixa fasciculele de cabluri cu ajutorul colierelor pentru cabluri în spații constructive deosebit de înguste?
  • La ce se poate recurge, dacă nu se poate da nici o gaură sau nu se poate suda nici un punct de fixare?
  • Ce este de făcut dacă soclul adeziv este prea mare sau adezivul nu ține?
  • Cum se obține o fixare sigură pe muchii deosebit de înguste sau plate, de obicei cu o grosime de numai 0,7 mm până la 0,9 mm?




Noi avem soluția pentru dumneavoastră: EdgeClip Mini este perfect pentru spații constructive strâmte și muchii înguste. Cea mai mică variantă EdgeClip este adaptată special pentru necesitățile clienților noștri industriali în domeniul construcțiilor.

Clema noastră de fixare cea mai mică este cu 30 % mai mică decât alte suporturi pentru cabluri

Cleme fixare (EdgeClip Mini) cu 30 % mai mici decât alte suporturi pentru cabluri

Dimensiunile reduse ale EdgeClip Mini ajută proiectanții atunci când spațiul disponibil pentru rutarea cablurilor pe muchie este limitat.

Această variantă mini a soluției noastre pentru fixarea pe muchie ține totul laolaltă, deși se compune din cu 30 % mai puțin material decât clemele de fixare mai mari pe care le producem pentru muchii mai groase.

Datorită carcasei sale mici, EdgeClip Mini este singura clemă de fixare de pe piață adecvată pentru fixarea sigură pe muchii foarte plate cu falț dublu sau pe muchii înguste în unghi, cu o grosime cuprinsă între 0,5 mm și 2,5 mm.

Carcasa din plastic a EdgeClip se compune din nailon stabil din punct de vedere termic și modificat pentru rezistență la impact, denumit și poliamidă PA66HIRHS. Acest material este rezistent la radiații UV, reacții chimice declanșate de intemperii și variații de temperatură în intervalul cuprins între -40 °C și +105 °C.

De ce poate rezista această clemă de fixare la o forță de tragere de până la 5 kg?

Clemă fixare cu rezistență la forță de tragere de până la 5 kg

Am adaptat designul clemei din oțel pentru arcuri a modelului EdgeClip Minis pentru ca acesta să ofere mai mult decât forța de prindere necesară de care au nevoie clienții noștri industriali.

Clema din oțel pentru arcuri integrată, zincată fără crom, se fixează în materialul mai moale de suprafață. | Efectul cârligului de ancorare este atât de puternic, încât mica clemă de fixare nu poate fi scoasă prea ușor nici măcar cu un clește.

Efectul de gheară al clemei din oțel pentru arcuri al tuturor celorlalte produse EdgeClip de la HellermannTyton este conceput pentru diferite suprafețe și durități. | În funcție de cerință recomandăm o verificare tehnică a respectivelor variante EdgeClip pentru utilizare.

Vedeți în videoclipul nostru cum puteți îndepărta în mod controlat un EdgeClip.

Atâta timp cât materialul de bază al muchiei (tablă sau plastic) are o duritate mai mică de 410HV 10, ghearele amplasate decalat una față de cealaltă ale EdgeClip Mini rezistă la o forță de tragere de 5 kg.

Comparativ cu cleme pentru muchii mai mari, designul modelului EdgeClip Mini asigură poziționarea optimă a cablurilor pe muchie și poziția potrivită a capului colierului pentru cabluri față de fascicul.

De grosimea și înălțimea muchiei depinde totul

Clemă fixare pentru fixarea cablurilor paralel cu muchia

Nu există o clemă de fixare universală pentru muchie, deoarece cerințele în diferitele industrii pot fi foarte variate. Dimensiunile muchiilor și materialul din care se compune muchia variază foarte mult.

Noi oferim suporturi pentru cabluri pentru trei grosimi de muchii:

  • 0,5 mm bis 2,5 mm
  • 1,0 mm bis 3,0 mm
  • 3,0 mm bis 6,0 mm



Cel mai des primim solicitări pentru fixarea pe muchii din tablă între 0,7 mm și 0,9 mm. Pentru aceasta, modelul nostru EdgeClip Mini este prima alegere.

Clemă fixare pentru muchii joase și înguste

Chiar dacă înălțimea muchiei este de numai 6,0 mm, se recomandă modelul nostru EdgeClip Mini (EC0.5-2.5SP-SV). Pentru muchii cu o înălțime minimă de 9,0 mm, colierul de fixare din două piese EdgeClip EC5 este alegerea corectă pentru fixarea potrivită pe muchii.

Cleme pentru fixarea pe muchii pentru diferite direcții de ghidare

Clemă fixare pentru diferite direcții de ghidare

HellermannTyton a dezvoltat EdgeClip, pentru a le oferi inginerilor posibilitatea de a realiza puncte de ancorare fixe pentru colierele de cabluri în diferite puncte ale muchiilor componentelor.

De aceea oferim diferite EdgeClips cu puncte de prindere pe carcasă pentru coliere de cabluri în diferite direcții.

Astfel garantăm ghidarea verticală sau orizontală pe marginile muchiilor, respectiv de-a lungul sau deasupra muchiei superioare.

Cum se poate utiliza muchia componentei pentru fixarea sigură?

Clemă fixare pentru patru orientări EdgeClip diferite

Geometria muchiei existente dictează de multe ori dacă ghidarea se poate face pe muchie sau prin lateral de-a lungul muchiei componentei.

În principiu puteți alege între patru orientări diferite pentru EdgeClip:

  • Pe muchie, paralel cu direcția muchiei
  • Transversal peste muchie, la 90° față de direcția muchiei
  • Paralel lateral, de-a lungul muchiei
  • Vertical lateral, la 90° față de direcția muchiei

Numeroasele variante ale seriei EdgeClip

HellermannTyton a dezvoltat primul suport pentru cabluri EdgeClip pentru muchii în anul 2001. EdgeClips sunt echipate cu un colier pentru cabluri.

Clemă fixare pentru muchii dintr-una sau două piese

Numeroase variante de Clemă fixare dintr-una sau două piese

Indiferent cât de mare sau mic este modelul EdgeClip din două piese, el este întotdeauna o ancoră fiabilă pentru muchie, pentru legarea cablurilor, conductorilor sau furtunurilor cu coliere pentru cabluri.

De obicei, clienții noștri comandă clemele de fixare premontate cu un colier pentru cabluri, în principal cu colierele pentru cabluri cu dantură externă din seria T.

Între timp, oferim zeci de seturi de fixare EdgeClip din două piese.





Producem EdgeClips și în variante dintr-o singură piesă: Fie cu colierul deja îmbinat pe carcasa clemei, cu punți pentru formarea de bobine sau cu suporturi care pot fi închise pentru tuburi sau furtunuri de diferite diametre.

Soluția potrivită pentru fiecare scenariu de utilizare

Clemă fixare pentru cabluri în instalații solare

EdgeClips sunt ideale pentru fixarea sigură a seturilor de cabluri pentru diferite utilizări OEM.

HellermannTyton a dezvoltat primele EdgeClips pentru industria auto. Pentru a preveni abraziunea puternică a cablului pentru farurile de ceață, se căuta o clemă de fixare pentru rutarea cablurilor prin spatele barei de protecție.

O muchie existentă a reprezentat în mod ideal punctul de fixare suplimentar. Pentru producția de serie nu a fost nevoie de modificări costisitoare. EdgeClips nu mai trebuiau decât premontate în punctele corespunzătoare de către producătorul cablajului.

EdgeClips se montează și în domeniul electrocasnicelor. Deoarece pot fi introduse cu mâna pe muchie, EdgeClips se pretează pentru lucrul ciclic pe banda rulantă.

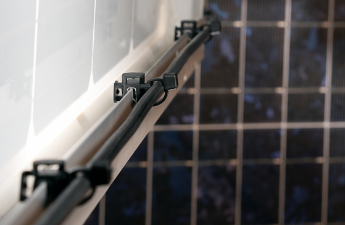

Clemă fixare rezistente la raze UV pentru cabluri în instalații solare

În calitate de profesionist în uzura generată de intemperii, EdgeClip menține și cablurile din instalațiile solare în poziție pentru mult timp. Elementul de fixare din două piese este rezistent la radiații UV, variații de temperatură și reacții chimice declanșate de intemperii.

Clemele de fixare împiedică atârnarea cablurilor din PV și previn deteriorarea acestora. Astfel, scurtcircuitele pot fi evitate.

Construiți mai rapid și mai eficient cu datele de produs 3D ale EdgeClip

Clemă fixare: Date CAD pentru proiectanți

În cooperare cu producătorul de software CADENAS, HellermannTyton pune la dispoziție datele unor produse EdgeClip selectate în formate 3D electronice. Proiectanții pot importa datele articolului dorit în toate formatele CAD uzuale, gratuit, prin descărcarea în sistemul CAD sau și le pot transmite prin e-mail.

Fișa de date în format PDF oferă informații despre dimensiunile exacte ale produselor, informații despre material, caracteristicile produselor, precum și informații legate de furnitură.
