HelaCon vezetékcsatlakozók – kábelek professzionális csatlakoztatásához

HelaCon vezetékcsatlakozók – gyors megoldás a kábelek professzionális csatlakoztatására

HelaCon vezetékcsatlakozók – gyors megoldás a kábelek professzionális csatlakoztatására

HelaCon Plus – A HelaCon egyedi összedugható kábelcsatlakozó-család, melyet kábelek egyszerű, megbízható és gyors csatlakoztatásához és elosztásához fejlesztettek otthoni környezetbe. Használható a tipikus háztartási feszültségekhez, legfeljebb 450 voltig. A bemenő pólusok nagy választéka rendkívül rugalmas felhasználást tesz lehetővé a kábelerek számának és a rendelkezésre álló tér tekintetében.

Akár 2,5 mm²-es keresztmetszet is könnyedén kezelhető, és vastagabb kábelerek is használhatóak feszültségesés esetén.
A kábelelosztások és elosztó-csatlakozások országonként eltérőek a különböző típusú vezetékek, átmérők, színek, elágazódobozok és rögzítőrendszerek használata miatt.

Mindegy, mennyire eltérőek az egyéni igények – a HelaCon vezetékcsatlakozó-család minden munkához a legjobb megoldást kínálja az egész világon.

Termékek áttekintése

Hogyan működik a huzalcsatlakozók bekötése?

A HelaCon Plus Mini csatlakozó kapocs újonnan kifejlesztett kettős fejű rugója nagy könnyebbséget jelent, mert a dugaszolható huzal jelentősen kisebb erővel nyomható be a kapocsba - ami különösen előnyös nehezen hozzáférhető helyeken és fej feletti szerelésnél. Az átlátszó ház lehetővé teszi a huzal helyes csatlakozásnak ellenőrzését. Ez a videó mutatja, hogy milyen egyszerű az alkalmazása.

A különböző színkódok könnyen megkülönböztethetővé teszik az eltérő méretű összedugható vezetékcsatlakozókat. Minden bemenő csatlakozó egy sorban található az egyik oldalon. Az előlapi feszültségmérő pont garantálja a használat, beszerelés és karbantartás közbeni biztonságot. 0,5 és 2,5 mm² között bármekkora keresztmetszetű vezetékér használható, akár egyszerre is, anélkül, hogy az hatással lenne a szomszédos csatlakozásra.

Kompakt méretüknek köszönhetően a HelaCon összedugható vezetékcsatlakozók tökéletesen elférnek szűk helyeken, és bármilyen falra szerelt vagy süllyesztett elágazódobozban használhatóak.

HelaCon Easy vezetékcsatlakozók

Tulajdonságok és előnyök

Tulajdonságok és előnyök

Egyedi összedugható kábelcsatlakozó-család, melyet kábelek egyszerű, megbízható és gyors csatlakoztatásához és elosztásához fejlesztettek otthoni környezetbe. Tipikus háztartási feszültségekhez fejlesztették, legfeljebb 450 voltig.

A bemenő pólusok nagy választéka rendkívül rugalmas felhasználást tesz lehetővé a kábelerek számának és a rendelkezésre álló tér tekintetében.
Akár 2,5 mm² átmérőig kényelmesen kezelhető, és lehetővé teszi a vastagabb kábelerek használatát feszültségesés esetén.

Felhasználási terület

Felhasználási terület

Kompakt méretüknek köszönhetően tökéletesen elférnek szűk helyeken, és bármilyen falra szerelt vagy süllyesztett elágazódobozban használhatóak.


A HelaCon Easy csatlakozókat kifejezetten tömör kábelerekhez tervezték, legfeljebb 2,5 mm² keresztmetszetig. Hajlított, sodort vagy vékony szálú sodort kábelekhez nem használható.

Használat

Használat

• Beépítés előtt győződjön meg róla, hogy áramtalanítva van
• Csak tömör réz kábeleret használjon
• Hántolja le nagyjából 11 mm-es hosszúságban
• Teljesen csúsztassa be a vezetékcsatlakozóba
• Használjon feszültségmérőt a külön mérőcsatlakozónál
• A vezeték cseréjéhez vagy javításához csavarja azt balra vagy jobbra,
   közben húzza a vezetékcsatlakozót


Wire connectors Wire connectors


HelaCon Plus vezetékcsatlakozók

Tulajdonságok és előnyök

Tulajdonságok és előnyök

A HelaCon Plus kifinomult összedugható vezetékcsatlakozó professzionális csatlakozások létrehozásához otthoni villanyszerelési munkáknál. Az újonnan kifejlesztett kétrugós rendszer könnyen kezelhető, és segíti a szerelő munkáját, különösen olyan nehéz feladatok esetén, mint a fej felett végzett munka. Ez biztosítja a megfelelő rögzítést, mely az áttetsző burkolaton keresztül szemrevételezhető is.


A többféle színkód segítségével könnyen azonosíthatóak a különböző vezetékcsatlakozók. Az előlapi feszültségmérő pont garantálja a használat, beszerelés és karbantartás közbeni biztonságot.

Felhasználási terület

Felhasználási terület

A HelaCon összedugható vezetékcsatlakozókkal gyorsan, egyszerűen és megbízhatóan csatlakoztathatóak vagy oszthatóak el a kábelerek az otthoni villanyszerelési munkák közben.


Bármilyen falra szerelt vagy süllyesztett elágazódobozban használhatóak.
A HelaCon Plus a lehető legjobb megoldást kínál, ha a kényelmes használat és a maximális biztonság az elvárás.

Használat

Használat

• Beépítés előtt győződjön meg róla, hogy áramtalanítva van
• Tömör és sodort réz vezetékér használható
• Hántolja le nagyjából 11 mm-es hosszúságban
• Teljesen csúsztassa be a vezetékcsatlakozóba
• Használjon feszültségmérőt a külön mérőcsatlakozónál
• A vezeték cseréjéhez vagy javításához csavarja azt balra vagy jobbra, közben húzza a vezetékcsatlakozót


Használat Használat


1 A kétrugós rendszerrel könnyen bedugható a kábelér.
2 A külön előlapi mérőcsatlakozó lehetővé teszi a feszültségmérő használatát.
3 Tömör 0,5 – 2,5 mm²
4 Sodort 0,5 – 2,5 mm²

HelaCon Lux vezetékcsatlakozók

HelaCon Lux vezetékcsatlakozók

Jellemzően lámpatestek beépítéséhez használható, ahol a rejtett vezetékek tömör kábelerét kell a lámpatest flexibilis kábeleréhez csatlakoztatni. A 2/1 változat lehetővé teszi a tápvezetékek láncolását további berendezésekhez.


A kimenő/lámpatest oldalon lévő vezeték könnyen behelyezhető a zárszerkezet megnyomásával, és ugyanígy bármikor ki is húzható. A lámpatest oldalán bármilyen kábelér használható, ami rendkívül hasznossá teszi a HelaCon Lux vezetékcsatlakozót, ha flexibilis csatlakozókábellel szerelt eszközöket csatlakoztat, mint a zsaluk, a ventilátorok vagy más vezérlőrendszerek.

Tulajdonságok és előnyök

  • Kiválóan alkalmas tömör vezetékek flexibilis vezetékhez történő csatlakoztatására
  • Az összedugható csatlakozó és a záró/nyitó rugós mechanika ötvözete
  • A lámpatestek vékony szálú sodort vezetékeihez
  • 450 V / 24 A jellemző áramig
  • Egy vagy két bemenet tömör kábelérhez a szerelési oldalon
  • Nagyon rugalmasan használható
  • Szerszámok nélkül szerelhető az egyszerű, időtakarékos, biztonságos csatlakoztatáshoz
  • Különösen fej feletti munkához vagy nehezen hozzáférhető vezetékekhez

Univerzális vezetékcsatlakozók - HelaCon Plus Releasable

A HelaCon Plus Releasable csatlakozók a villanyszerelés területén, kábelek és vezetékek csatlakoztatásához használhatók minden típusú vezetékhez. A csatlakozók minden típusú fali vagy süllyesztett bekötődobozban használhatók. A HelaCon a lehető legjobb megoldást kínálja, ha követelmény a kényelmes szerelés és maximális biztonság.

Univerzális vezetékcsatlakozók - HelaCon Plus Releasable
  • Ne dolgozzon feszültség alatt
  • Csak tömör és sodort rézvezetéket használjon
  • Csupaszított hosszúság: 10 mm
  • Hajtsa fel a kart és nyomja be a teljesen lecsupaszított részt a vezetékfoglalatba – ellenőrizze a csatlakozást az áttetsző burkolaton át
  • Használja az alul található, könnyen hozzáférhető feszültségmérő nyílást
  • A vezeték szétbontása: Hajtsa fel a kart az adott vezeték kiengedéséhez

Univerzális vezetékcsatlakozók - HelaCon Plus Releasable Univerzális vezetékcsatlakozók - HelaCon Plus Releasable


1. lépés: A 10 mm lecsupaszított hossz vizuálisan ellenőrizhető a HelaCon Plus Releasable vezetékcsatlakozón található jelölés alapján.
2. lépés: Hajtsa fel a kart a sodort és finoman sodort vezetékek telepítéséhez.
3. lépés: Telepítés után a vezetékek vizuális ellenőrzése az áttetsző burkolaton keresztül.
4. lépés: Multiméteres ellenőrzés a csatlakozó felső részén.

A HelaCon Plus vezetékcsatlakozók előnyei

Vezetékcsatlakozók: Kétrugós technológia

Vezetékcsatlakozók: Kétrugós technológia

Az újonnan kifejlesztett kétrugós HelaCon Plus rendszer könnyen kezelhető, és segíti a szerelő munkáját, különösen olyan nehéz feladatok esetén, mint a fej felett végzett munka.

Minél több csatlakozót kell egy vezetékhálózathoz felhasználni, annál fontosabb, hogy azok egyszerűen és kényelmesen kezelhetőek és használhatóak legyenek. A biztonságos rögzítés mellett ez volt a kétrugós rendszer legfontosabb fejlesztési célja.

Mindkét rugó fontos szerepet játszik. Az elsőnek köszönhetően nagyon kis erővel bedugható a vezeték, ami rendkívül hasznos, ha többmagos vezetéket használ.

Vezetékcsatlakozók: Kétrugós technológia

A második rugó szorosan rögzíti a csatlakozást. Az eredmény egy kényelmesen használható vezetékcsatlakozó és maximális biztonság egyszerre.

A burkolat keresztmetszetén látszik a két rugó.



Vezetékcsatlakozók: Tisztán látható munka

Vezetékcsatlakozók: Tisztán látható munka

Rengeteg csavar nélküli csatlakozót használnak el háztartási villanyszerelési munkákhoz minden nap. Bár ez rutin szerelési feladat, rengeteg szakértelmet kíván.

A szoros és biztonságos rögzítés elengedhetetlen a hibátlan, hosszú élettartamú működéshez. A gondatlan munka károkat és túlmelegedést okozhat, legrosszabb esetben tűzveszélyes is lehet.

Az új HelaCon Plus csatlakozócsalád áttetsző burkolata segítségével gyorsan és egyszerűen szemrevételezhető, hogy a kábelér illeszkedik-e a reteszbe. Ez nem elhanyagolható biztonsági szempont, és elősegíti a teljes villamos rendszer műszaki átvételét.

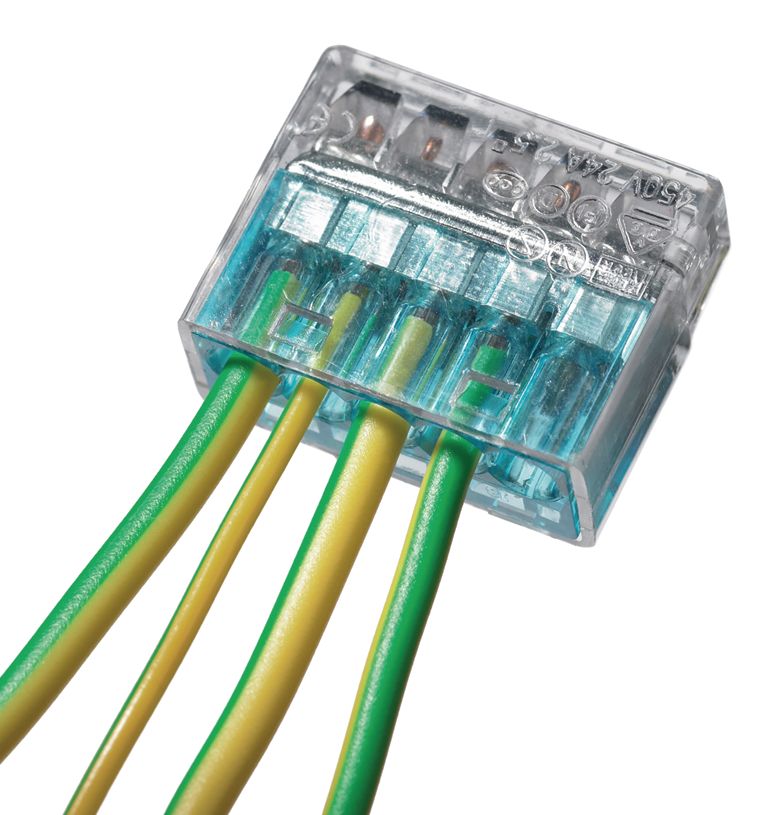

Vezetékcsatlakozók: Különböző vezetéktípusok és keresztmetszetek

Vezetékcsatlakozók: Különböző vezetéktípusok és keresztmetszetek

A legmodernebb kétrugós technológiának köszönhető alacsony bedugási erő lehetővé teszi az egy- és többmagos kábelerek használatát is.

Az egyes dupla rugók különálló rögzítése lehetővé teszi a 0,5 és 2,5 mm² közötti tetszőleges keresztmetszetű vezetékek egyidejű használatát anélkül, hogy bármelyik hatással lenne a szomszédos csatlakozásra.

Vegye figyelembe, hogy a HelaCon Plus nem használható vékony szálú sodort vezetékekhez.
