Kábelátvezető gyűrű a biztonságos kábelvezetéshez

Kábelátvezető gyűrű tehermentesítésre, kábeltörés elleni védelemre és kábelátvezető szegélyekhez

Hajlékony kábelátvezetők az Önnek megfelelő alkalmazási módokhoz

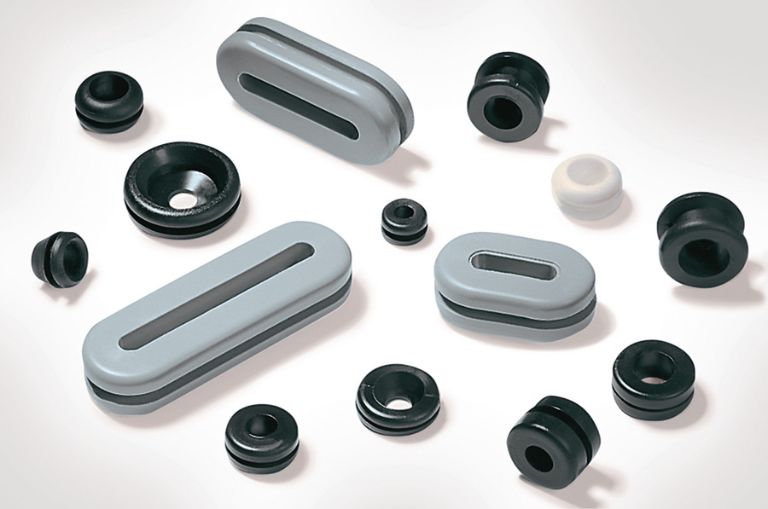

HellermannTyton kábelátvezető gyűrű

Éles élek, állandó mechanikai igénybevétel, vegyszerek vagy környezeti hatások: Számos tényező károsíthatja a kábeleket. A kábelátvezetők segítenek minimalizálni ezeket a kockázatokat és védik a kábeleket.

Például, ha a kábeleket kis, kerek lyukakon kell átvezetni, akkor a bepattintható kábelátvezető gyűrű segít megelőzni a kopást. Nagyobb, vagy szabálytalan formájú, éles vagy egyenes széllel rendelkező kivágások esetén jó választás az úgynevezett vezetékrendező csatornák alkalmazása.

A kábelátvezetők egyéb formáit jelentik azok az alkatrészek, amelyeket a kábelvégekbe helyeznek be. Ezek a kábelátvezetők tehermentesítik a kábeleket. Más kábelbevezető védők megvédik a kábelt a meghajlástól vagy csavarodástól – ezek az úgynevezett csavarodásgátló kábelátvezetők. Néhány kábelátvezető pedig egy termékben egyesíti a kábeltörés elleni védelmet és a tehermentesítést.



Függetlenül attól, hogy melyik kábelvédelem a legjobb az adott alkalmazáshoz, mi megtaláljuk az Ön számára megfelelő kábelátvezetési megoldást.

Bepattintható kábelátvezető gyűrű



Nyitott kábelátvezetők dörzsölés elleni védelemre

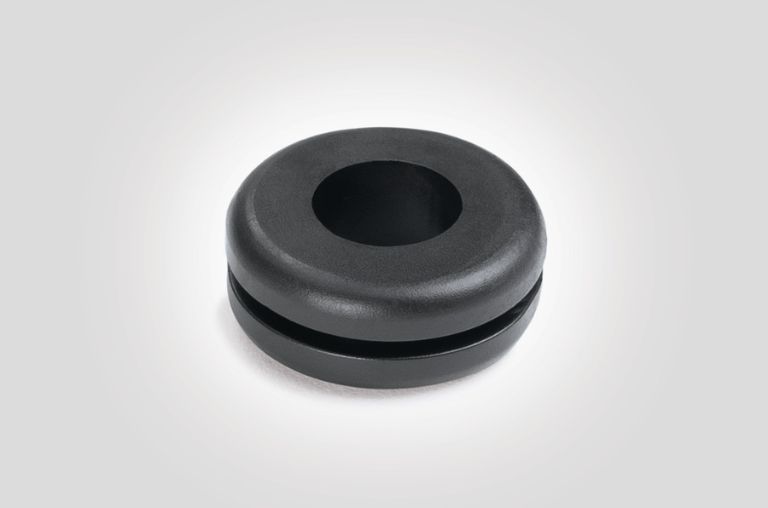

Bepattintható kábelátvezető gyűrű lyukasztott vagy fúrt fémlemezekhez

Ahol a kábeleknek nyílásokon kell átmenniük, a bepattintható kábelátvezető gyűrű használata jó választás. Ezek a nyitott kábelátvezetők optimálisan védik a kábeleket és vezetékeket az éles peremekkel történő érintkezéstől való kopástól.

További előnyök:

  • További tehermentesítés
  • Hajlékony és könnyen felhasználható
  • Magas vegyszer- és környezetállóság

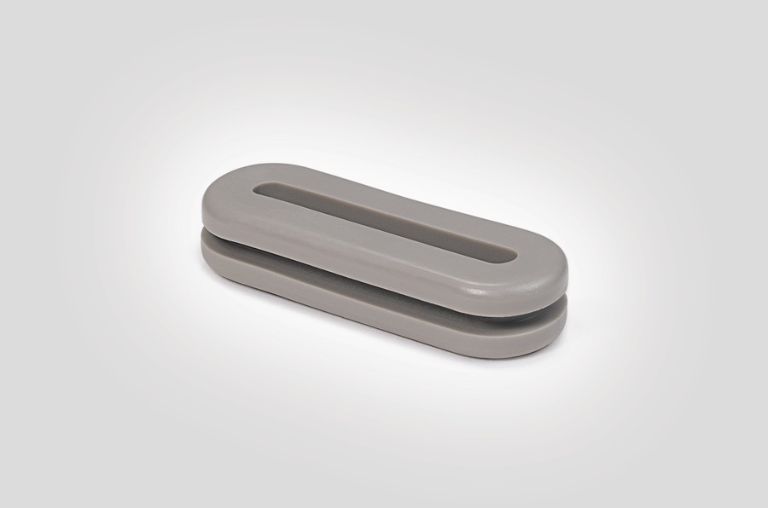

Bepattintható kábelátvezető gyűrű: megvédi a kábeleket az éles szélektől

A 0,8 és 6,0 mm közötti falvastagságú élekhez szürke és fekete színben kaphatók az élvédelmet szolgáló kábelátvezetők. Kör és ovális formában is kaphatók. Ez utóbbit hosszúkás kábelátvezetőnek is nevezik, amely lapos kábelekhez vagy szalagkábelekhez alkalmas.

PVC-ből vagy lánggátló PVC-FR anyagból készülnek.

Vezetékrendező csatornák éles szélű panelélekhez és kivágott részekhez



Tömör kábelátvezető szegély éles panelélekhez

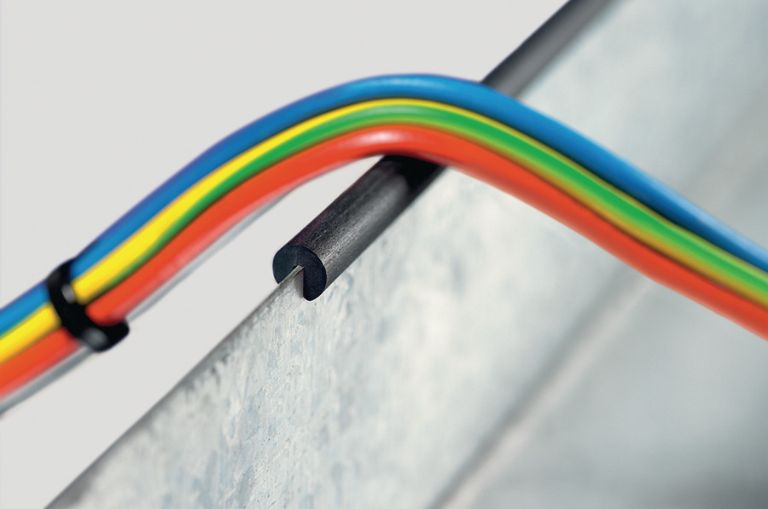

PS1 vezetékrendező csatorna, kerek forma

Az EdgeGuard hajlékony kábelátvezető optimális védelmet nyújt a kábelek számára, ha éles széllel rendelkező területeken vezetik át azokat.

A puha, rugalmas PVC-nek köszönhetően ez a kábelátvezető könnyen felhelyezhető és tökéletesen illeszkedik az élhez.

A kábelvédelmi szempont mellett az EdgeGuard formatervezési megoldást is jelent az élek tetszetős lefedésére, ami három különböző változatban kapható:

Hornyolt kábelátvezető szegély éles kivágásokhoz

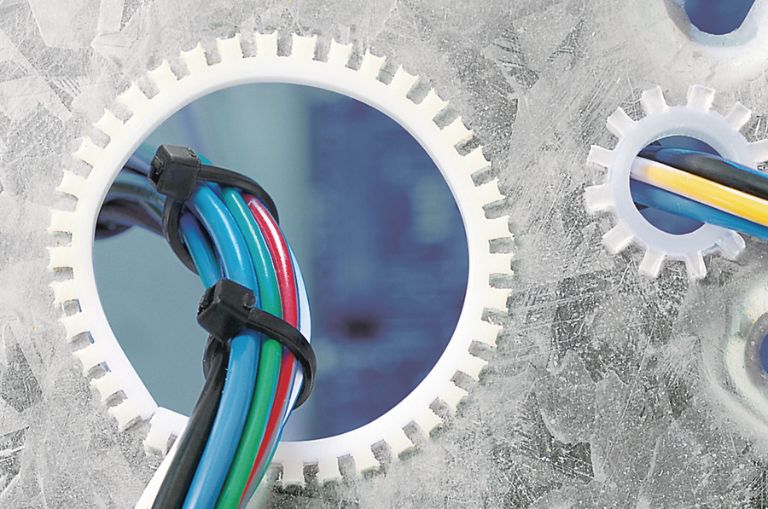

Flexiform vezetékrendező csatorna kivágott szakaszokhoz

A kábelekhez szolgáló Flexiform élvédőt gyakran használják fémlemez kivágásokhoz. Ez a hajlékony kábelátvezető azonban minden más kemény élű kivágásnál is biztonságos és anyagkímélő kábelvezetési megoldást biztosít, pl. alvázak vagy készülékek konstrukcióiban.

Az előnyök röviden:

  • Szorosan illeszkedő, hornyolt öntött sín
  • Nagyon rugalmas, hajlítható anyag (PTFE)
  • Könnyű és biztonságos szerelés ragasztó nélkül
  • Kiváló védelem magas hőmérsékleten

A Flexiform 3 különböző anyagosztályban kapható:

  • G51P: PE-ből készült, -30 °C / +80 °C, szabványos dörzsállóképesség
  • G51N: PA6-ból készült, -60 °C / +95 °C, nagy dörzsállóképesség
  • G51T: PTFE-ből készült, -60 °C / +260 °C, magas hőmérséklet + vegyszerállóság

Kábelátvezetők tehermentesítésre és meghajlás elleni védelemre



Kábelbevezető védők

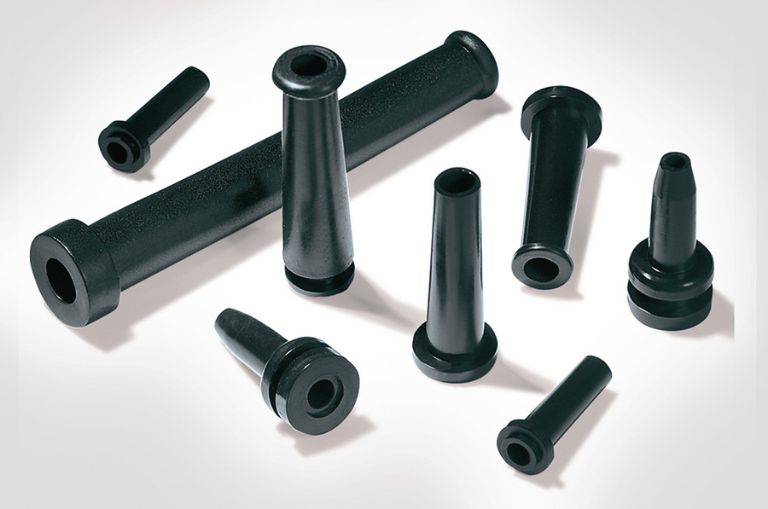

Kábelbevezető tok meghajlás elleni védelemhez

A tehermentesítő kábelátvezetők védik a vezetéket vagy az elektromos csatlakozást a sérülésektől, amikor meghúzzák azokat.

Az előnyök röviden:

  • Hajlékony és egyszerűen szerelhető
  • Nagy szakítószilárdságot biztosít
  • Nagyon ellenáll a vegyszereknek és a környezeti hatásoknak

Ezenkívül vannak csavarodásgátló kábelátvezetők, amelyeket például a kivezetéseknél használnak a kábelek és vezetékek mechanikai védelmeként.

Egyes kábelátvezetők mindkét tulajdonságot egyesítik: tehermentesítik a kábelt és megvédik a csavarodástól.

Kábelátvezető készletek – meghajlás elleni védelem és kábelátvezető szegélyek



Kábelátvezető doboz

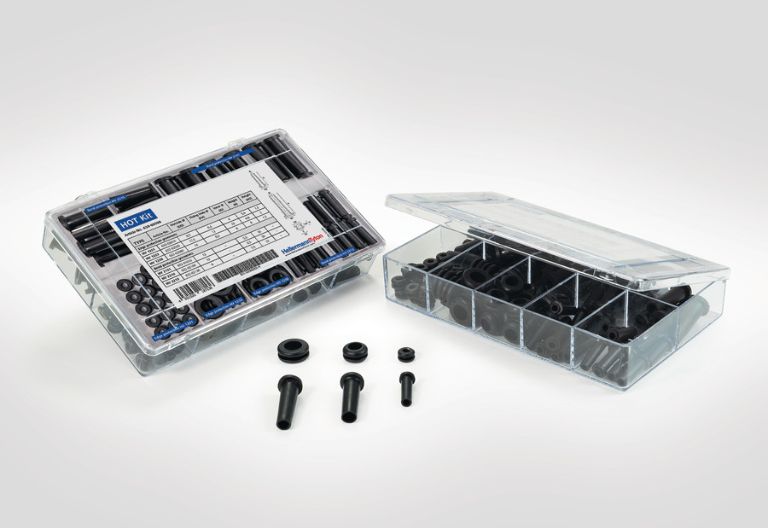

Meghajlás ellen védő és élvédő kábelátvezető készlet

A HOT Kit kábelátvezető készlet 100 különböző kábelátvezetőt egyesít egyetlen dobozban – 50 meghajlás elleni védelmi megoldás és kábelátvezető gyűrű.

Legyen szó kivitelezésről, javításról vagy barkácsolásról: Ezzel a kábelátvezető készlettel mindig kéznél van a megfelelő megoldás.

Minden alkatrész rugalmas és könnyen felhasználható, továbbá nagyon jól ellenáll a vegyszereknek és a környezeti hatásoknak.

Gyakran Ismételt Kérdések

Mi a célja a kábelátvezetőknek?

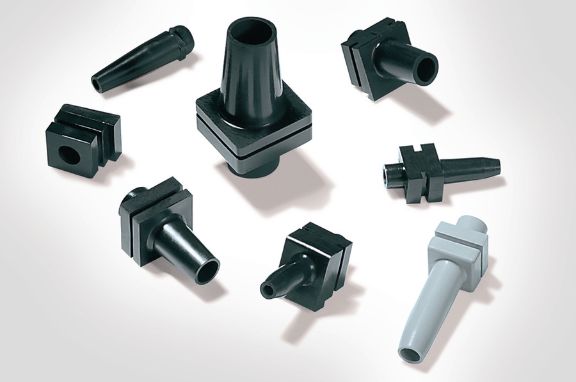

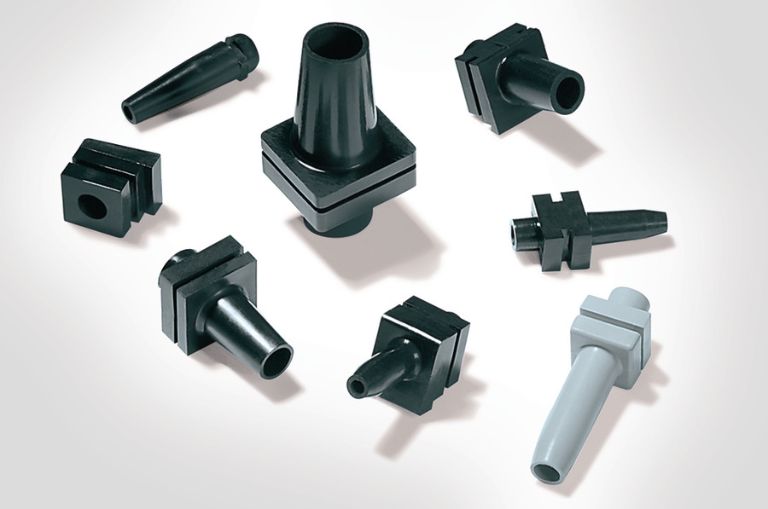

Tehermentesítő kábelátvezető gyűrű

A kábelátvezető általában egy kerek élű gyűrű, amelyet a panel nyílásába helyeznek, hogy megvédjék a kábeleket a kopástól és a dörzsöléstől, valamint a környezeti hatásoktól, vagy egyszerűen csak a vezeték vagy a kábel szilárd fogását biztosítsák.

A tokozott kábelátvezető gyűrű megakadályozza a kábel meghajlását, vagy a megfelelő tehermentesítés biztosítására használja azokat.

Hogyan szereljük fel a kábelátvezető gyűrűket?

Élvédő kábelátvezető gyűrű lyukasztott vagy fúrt fémlemezekhez

Egy nyitott kábelátvezetőt egyszerűen csak át kell nyomni kézzel a panel nyílásán, amíg az feszesen a helyére nem pattan.

A könnyű felszerelés érdekében a rugalmas anyag lehetővé teszi a kábelátvezető gyűrű összenyomását.

A beszerelés után a szegélyes kialakítás biztosítja a kábelátvezető gyűrűt, hogy ne essen ki a helyéről.

Hogyan válasszuk ki a megfelelő nyitott kábelátvezető gyűrűt?

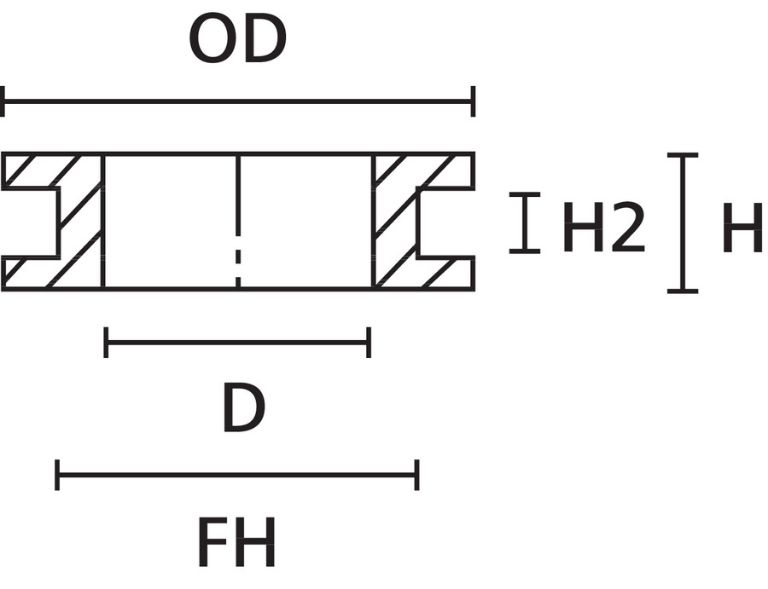

Hogyan válasszuk ki a megfelelő nyitott kábelátvezető gyűrűt

A megfelelő kábelátvezető gyűrű kiválasztásához 3 alapvető méretre van szükség. A kábel átmérője, a panel furatának átmérője és a panel vastagsága.

FH méret = panelfurat mérete

H2 méret = panelvastagság

D méret = a kábelátvezető gyűrű furatának mérete, az azon átvezetendő kábel átmérőjétől függően

Két kiegészítő paraméter a H-méret (magasság) és az OD-méret (külső átmérő), amelyek megadják a kábelátvezető gyűrű teljes méretét.
