Kábelrögzítő bilincs különböző iparágak számára

Kábelrögzítő bilincs: dugaszoláshoz, csavarozáshoz és ragasztáshoz

Kábelrögzítő bilincs és csipesz a biztonságos, testreszabott kábelvezetéshez

HellermannTyton vezetékbilincsek: dugaszoláshoz, csavarozáshoz és ragasztáshoz

Ahol kábeleket vezetnek, ott biztonságos rögzítő eszközökre van szükség. Erre a célra a kábelrögzítő bilincsek széles választékát használják, az egyedi követelményektől függően.

Létezik például műanyag kábelrögzítő bilincs és acél kábelrögzítő bilincs. Egyesek zártak, míg mások nyitottak vagy újranyithatók - ideálisak a karbantartáshoz, későbbi szerelésekhez, vagy a kábelek későbbi cseréjéhez.

A különböző iparágak eltérő követelményeket támasztanak a bilincsekkel szemben, például van nagyon kis kötőelemek, párnás bilincs vagy speciális, nagy teherbírású kábelrögzítő bilincs. Az anyaggal szemben támasztott követelmények mellett különböző funkcionalitásokra is szükség van. Van például állítható kábelrögzítő bilincs és olyan, amely forgatható vagy mereven rögzített. Más vezetékbilincsek, mint például a saját Omega Clips termékünk, kombinálhatók más vezetékbilincsekkel, többszörös kötegeléshez, egymás fölött vagy párhuzamosan.

Akár párnázott, akár lyukakhoz, élekhez, ragasztáshoz vagy csavarozáshoz használják, a HellermannTyton kábelcsipeszek min. 6,2 mm-től max. 51,0 mm-ig terjedő kötegtartományt, valamint 6,5 mm-től 12,95 mm-ig terjedő lyukméreteket és 0,5 mm-től 13,0 mm-ig terjedő lemezvastagságokat fednek le. Röviden, nem számít, milyen kötegátmérővel dolgozik és milyen egyéb követelményei vannak - nálunk megtalálja a megfelelő kábelrögzítő bilincseket a saját kábelvezetési szükségleteire.



Lapos kábelrögzítő bilincs: Csavart racsnis bilincs

Csavaros racsnis bilincs: lapos kábelrögzítő bilincs nagyfokú igénybevételre

Az SRC nagy teherbírású kábelrögzítő bilincs kábelek és vezetékek állandó és ideiglenes rögzítésére egyaránt használható. Az üvegszálas anyagkeverék (PA6 GF30) teszi ezt a műanyag vezetékbilincset nagyon strapabíróvá, ami tökéletesen alkalmas a nagyfokú igénybevételre.

Az alacsony profilú geometriának köszönhetően ez a lapos kábelrögzítő bilincs jól bevált többek között a következő területeken:

  • Buszok és teherautók
  • Mezőgazdaság
  • Építőipari járművek

Az állítható kábelrögzítő bilincs lehetővé teszi a könnyű, szerszám nélküli, kézzel történő beállítást és újbóli kinyitást; 25 mm-től 150 mm-ig terjedő kábelátmérőkhöz használható.

Olyan vezetékek esetében, amelyeken folyadékok áramlanak keresztül, és ahol a tömlőnek hely kell, a köteg átmérőjének független módon történő beállítása lehetővé teszi, hogy elegendő mozgástér álljon rendelkezésre a kiegyenlítő mozgásokhoz, valamint a vezeték összenyomódásának elkerülésére.

További előnyök:

  • Alkalmas párhuzamos kábelvezetéshez
  • Vízszintesen és függőlegesen is felszerelhető
  • Ideális utólagos felszereléshez

Acél kábelrögzítő bilincs



Fém kábelrögzítő bilincs, rögzítőfurattal kábelkötegelőhöz

Acél kábelrögzítő bilincsek zord környezetekhez

Az SSPC sorozat rozsdamentes acélból készült bilincsei fém kábelkötegelővel kombinálva lehetővé teszik a kábelek, tömlők, vezetékek és csővezetékek megbízható rögzítését zord környezetben, például a következő felhasználások során:

  • Hajógyártás
  • Tengeri olaj- és gázipar
  • Ipari gépek és járművek
  • Élelmiszer és ital
  • Megújuló energia

A két oldalról hurkolható, akár 10 mm széles kábelkötözővel kombinálva különböző átmérőjű kötegek rögzíthetők.

A rozsdamentes acélból készült fém kábelrögzítő bilincsek tartósságukkal, valamint kiváló kémiai és hőmérsékleti ellenállásukkal meggyőzőnek bizonyulnak.

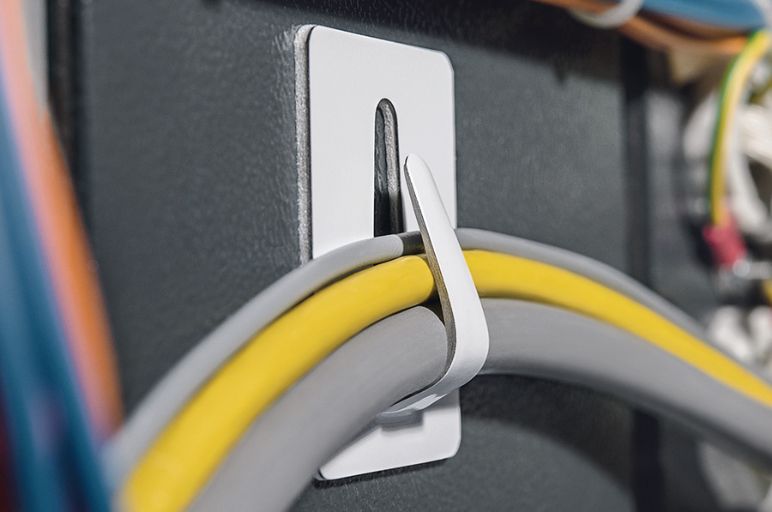

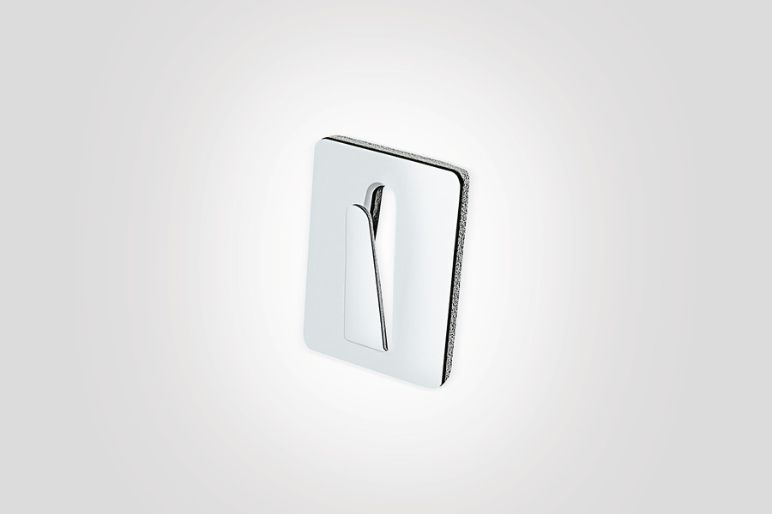

Acél kábelrögzítő bilincs, öntapadós

Acél kábelrögzítő bilincs, öntapadós

Az SAC sorozatú fém bilincs a hajlítható acél konzollal egy költséghatékony, öntapadós rögzítési megoldás kábelkötöző használata nélkül.

Ez a megoldás tökéletesen alkalmas nehezen hozzáférhető helyek esetén, vagy ahol csak öntapadós rögzítési megoldások alkalmazhatók - például háztartási készülékek gyártásánál vagy lakókocsik építésénél.

A ragasztóaljzat nagyon könnyű szerelést biztosít sima, tiszta felületeken.

Nagy teherbírású kábelrögzítő bilincs



Kábelköteg bilincsek nagy igénybevétellel járó alkalmazásokhoz

Gerenda bilincs: nagy teherbírású vezetékbilincs

A Beam nagy teherbírású kábelrögzítő bilincs eredetileg az autó- és teherautóipar számára lett kifejlesztve a fém megoldások alternatívájaként, de bármilyen területen alkalmazható, ahol erős és tartós rögzítésre van szükség.

Elsődleges alkalmazási területek:

  • Tehergépkocsi- és autóipar
  • Mezőgazdaság
  • Vasúti ipar
  • Hajóépítés
  • Ipari épületek



A strapabíró, nagy teherbírású bilincs poliamid házból és 30% üvegszál erősítésből áll. A gerendafogó bilincs különböző lemezvastagságokban és két különböző változatban kapható:

  • Kábelrögzítő bilincs hab nélkül: koptató hatású felületekhez, például horganyzott felületekhez lehet használni.
  • Kábelrögzítő bilincs habosítással: sima felületekhez lehet használni. Az előnye, hogy a hab tapadásvédelmet biztosít.

Nagyfeszültségű kábelrögzítő bilincsek

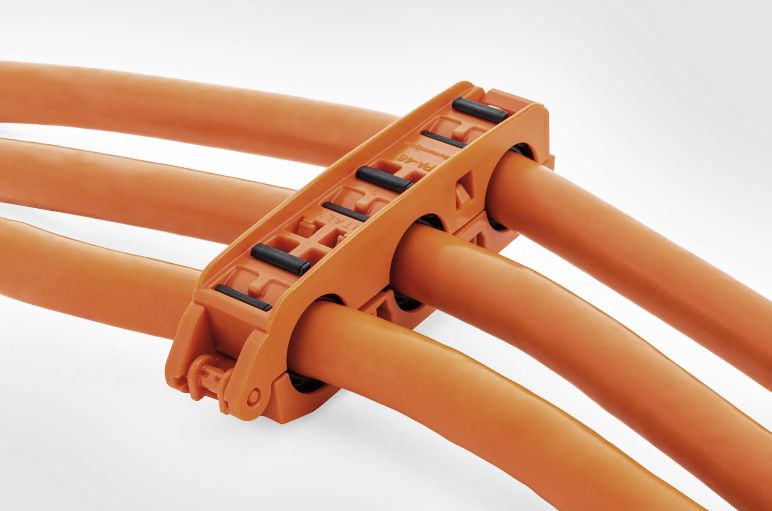

Kábelrögzítő bilincs nagyfeszültségű kábelekhez

Strapabíró védőburkolatukkal és a puha betéttel a nagyfeszültségű bilincsek biztonságos és stabil vezetékkezelést biztosítanak.

Az előnyök röviden:

  • 2-utas és 3-utas csipeszek és bilincsek kaphatóak
  • A bordázott kialakítás nagy tartóerőt biztosít
  • A puha betétek jól védik a kötegelést
  • Könnyű felszerelés, a két darab "kattintással" vagy csuklós/csavaros zárórendszerrel is párosítható
  • Szabványosított rögzítési módszer M6 csavarral és 5,0 mm/M5 x 14,0 mm-es csavarral forgásgátló csapszeggel
  • Csökkentse a szerelési időt

Ezeket a kötőelemeket olyan területeken használják, ahol nagyfeszültségű kábeleket szerelnek, pl. az autóiparban és más elektromos járműiparban (hibrid és akkumulátoros járművek).

A nagy teherbírású bilincsek két rögzítőből álló szerelvényként vagy egy darabból álló, különböző zárási lehetőségekkel rendelkező alkatrészként kaphatók.

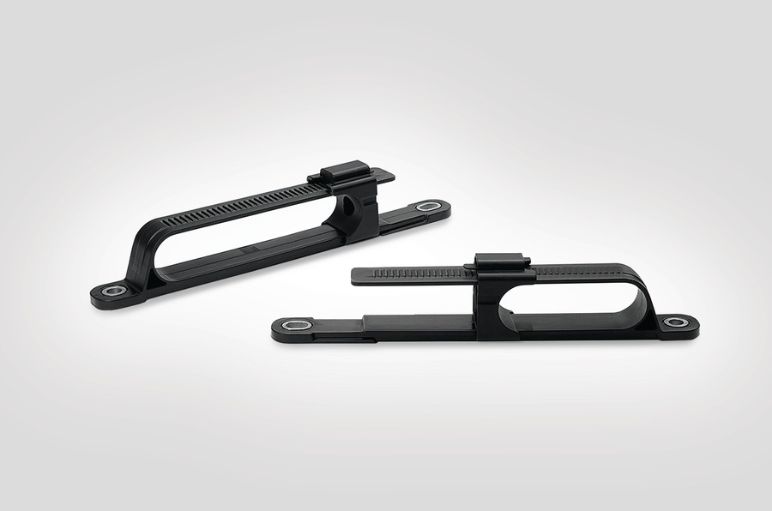

Lapos kábelrögzítő bilincs: Csavart racsnis bilincs

Lapos kábelrögzítő bilincs, állítható

Az SRC nagy teherbírású kábelrögzítő bilincs lapos kialakításával és könnyű kézi állíthatóságával győz meg.

További információ az állítható kábelrögzítő bilincsről ezen az oldalon feljebb görgetve található.

Omega kábelcsipeszek

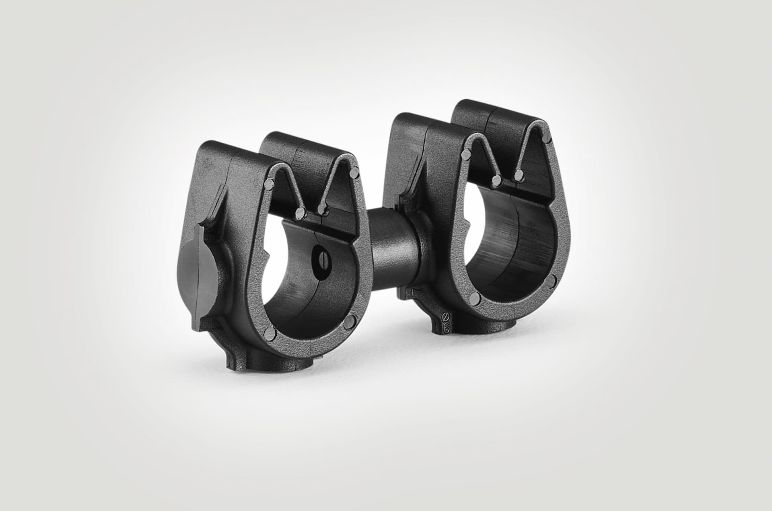

Moduláris Omega Csipeszek (Modular Omega Clips - MOC)

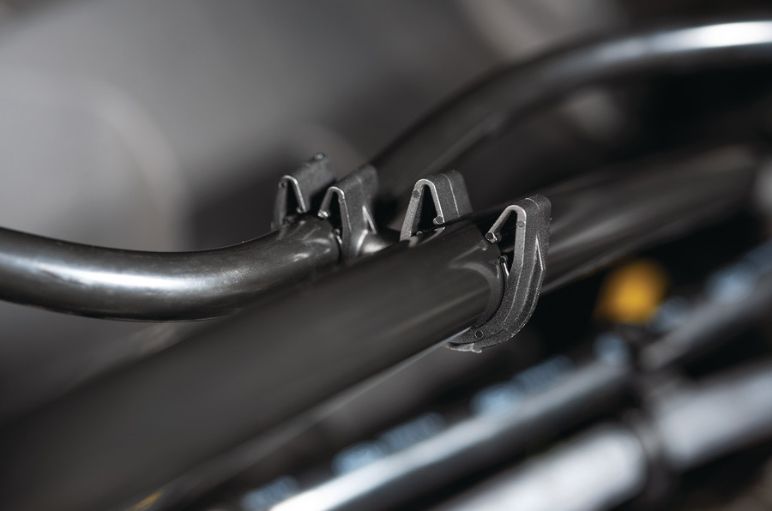

Moduláris Omega Bilincs, egyéni kábelvezetéshez

A Modular Omega Clips (MOC) bilincscsalád 12 különböző méretű, egymással kombinálható termékből áll. Ez több száz moduláris konfigurációt tesz lehetővé olyan egyedi kábelrendezésekhez, amelyek felülemelkednek a hagyományos kábelrendezési korlátokon.

Alkalmazási terület:

  • Különösen a folyadékrendszerek (üzemanyag, fék, vákuum, szellőztetés, kábelek és kábelkötegek, légtechnikai és hajtáslánc hőkezelési alkalmazások)
  • Hűtővezetékekhez (rozsdamentes acél), egyetlen magasfeszültségű kábel rögzítéséhez elektromos buszokban, motorszellőztetéshez, üzemanyaggőz-visszanyeréshez, akkumulátorhűtéshez, AC-vezetékek számára



A MOC esetében alapvetően két kategóriát különböztetünk meg: MOC CLIP (több kábelbilincs kombinációja) és kábelkötegelővel ellátott MOC (kábelrögzítő bilincs és kábelkötegelők kombinációja).

A szabadalmaztatott termékkialakítás kiváló fogást biztosít, és megakadályozza a véletlen meglazulást a vibráció és az összeszerelési műveletek, például a vákuumtöltés során.

Bár már most is több száz lehetséges kombináció létezik, mindig van hely egy új konfigurációs lehetőségnek. A HellermannTyton mérnökei szívesen segítenek Önnek új megoldások kidolgozásában, hogy csöveit és kábeleit a leghatékonyabb módon telepíthesse.

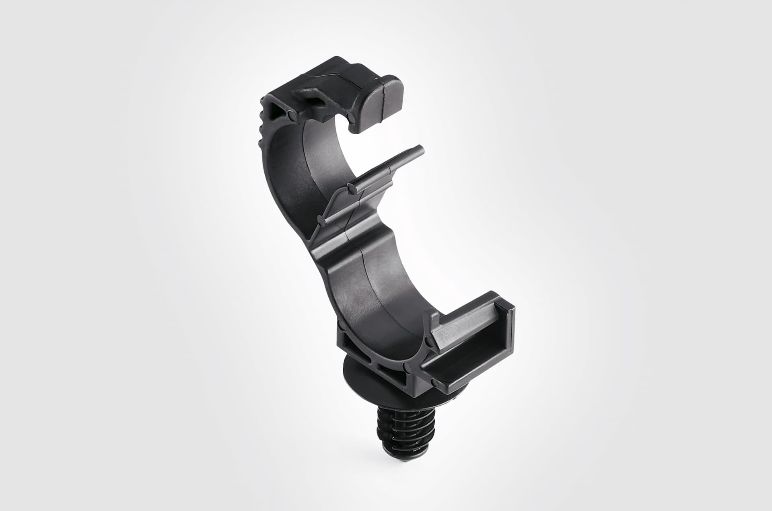

Zárható Omega Csipeszek (Lockable Omega Clips - LOC)

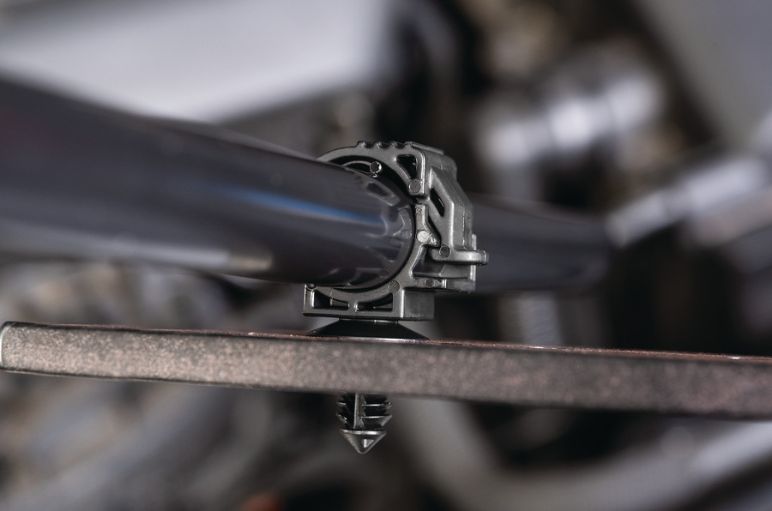

Zárható Omega Bilincs, kábelkötözőkkel kombinálható

A MOC mellett létezik még a  Locked Omega Clips (LOC) bilincs termékcsalád. Ezeket nem lehet modulárisan összekapcsolni, de ugyanolyan sok előnnyel járnak:

  • Biztosítja a 360 fokos körülzárását
  • A belső beállítási mechanizmus rugalmasságot biztosít a kötegátmérőkben
  • Lehetőség van a köteg eltávolítására és kézzel történő újbóli megnyitására

A LOC kábelrögzítő bilincsek kábelkötegelőkkel is kombinálhatók. Az előnyök itt láthatók:

  • A legszélesebb körű átmérőbeállítás akár 50 mm-ig
  • Biztosítja a 360 fokos körülzárását
  • Megakadályozza a tengelyirányú csúszást a köteg mentén



Az alkalmazási módok hasonlóak a MOC sorozathoz: folyadékrendszerek (üzemanyag, fék, vákuum, szellőző, kábel és kábelköteg, légtechnikai és hajtáslánc hőkezelési alkalmazások), hűtőfolyadék vezetékek (rozsdamentes acél), magasfeszültségű egyszálas kábel rögzítése EV buszokban, motorszellőztetés, üzemanyaggőz visszanyerése, akkumulátor hűtés, AC vezetékek, valamint fotovoltaikus és napelemes alkalmazások.

Gyakran Ismételt Kérdések

Mi az a kábelrögzítő bilincs?

Soros racsnis P-bilincs, vezetékbilincs

A kábelrögzítő bilincsek lehetővé teszik egy vagy több vezeték, illetve egy vagy több tömlő és cső egyszerű elvezetését.

A vezetékbilincseket szinte minden piacon használják. Az épületek falai mentén történő elvezetéshez használják az építőiparban, a kábelszerelésben, például az autó- és teherautóiparban a futóművek és hűtőrendszerek alatt, vagy a megújuló energiaforrások ágazatában a befúvó- és elszívólevegő-csatornákban.

Különböző kötegátmérők és változatok állnak rendelkezésre a különböző szerelési helyzetekhez, továbbá lehetőség van több kábel egy bilincsbe való fektetésére vagy egymással párhuzamos kábelek futtatására is.

Hogyan szerelhető fel egy kábelrögzítő bilincs?

A legtöbb kábelrögzítő bilincs magától értetődő termék, előre kiválasztható a rögzítés típusa, az anyag, a szín vagy a különleges követelmények alapján. Léteznek kábelrögzítő bilincsek élekhez, csavarozáshoz, illetve vannak hegesztőszegekkel vagy ragasztóval ellátott talppal rendelkező termékek.

Sok termék rendelkezik hangjelzést adó bepattanási funkcióval, amely biztosítja, hogy a termék szorosan és megfelelően zárva legyen.

Néhány csavaros rögzítésű bilincshez és néhány, a kábelek karbantartása és cseréje során történő újbóli kinyitáshoz csavarhúzóra van szükség.  A legtöbb vezetékbilincs azonban egyszerűen, szerszám nélkül, kézzel is felszerelhető és bezárható, mint ahogy ebben a példában is látható:
