Ipari kábelbevezető lemezek
Moduláris kábelbevezető rendszerek kis és közepes betétekhez
Németországban gyártott kábelátvezetők
Ha különböző átmérőjű kábeleket kell csatlakozókkal vagy csatlakozók nélkül átvezetni szűk helyeken, akkor a kábelbevezető rendszer az ideális megoldás, és a tömszelencék tökéletes alternatívája.
A könnyen szerelhető rendszer 3-33 mm-es kábelekhez használható és kompatibilis az iparban használt szabványos téglalap alakú csatlakozókivágásokkal.
A két különböző méretű betétgyűrűvel rugalmasan szerelheti be az adott alkalmazásnak megfelelő kábelbevezető rendszert.
Egy pár kattintással személyre szabhatja a kábelátvezető lemezét: itt a konfigurátorunkkal.
Itt gyorsan megtalálhatja a VarioPlate rendszer összes előnyét.

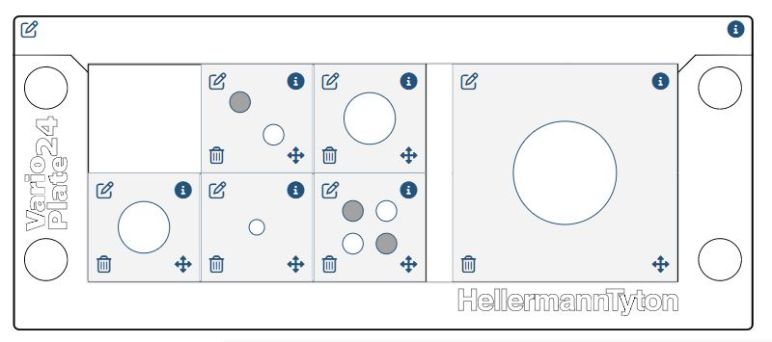

Kábelbevezető lemez konfigurátor
Az Ön kábelbevezető rendszerre: konfigurálja pár kattintással és tekintse meg
A lehető legjobban szeretnénk segíteni az Ön munkáját, és ezért fejlesztettük ki ezt a professzionális szerszámot: Egyszerűen válassza ki, hogy mennyi és milyen betétgyűrűre van szüksége a kábelek átvezetéséhez. Konfigurátorunk ezután megmutatja az adott alkalmazáshoz a legmegfelelőbb megoldásokat.
Tökéletes munkautasításokhoz és a projekt további lépéseihez. Nem is lehetne könnyebb. Próbálja ki most:
Kábelbevezető rendszer – előnyök röviden

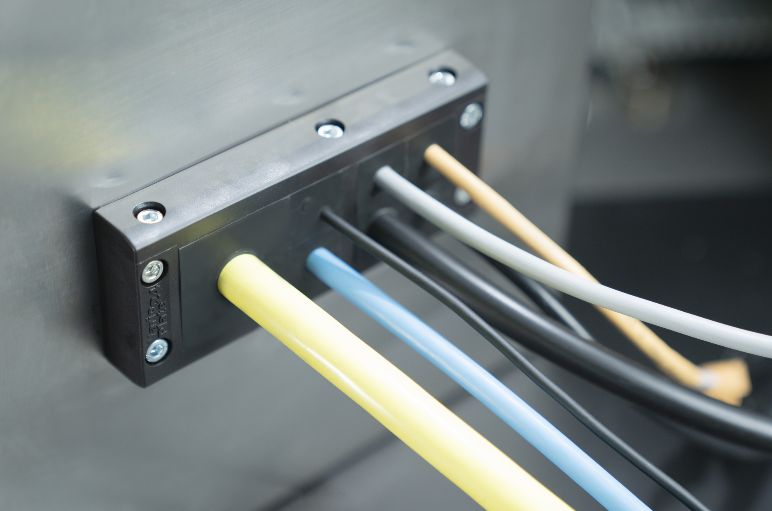

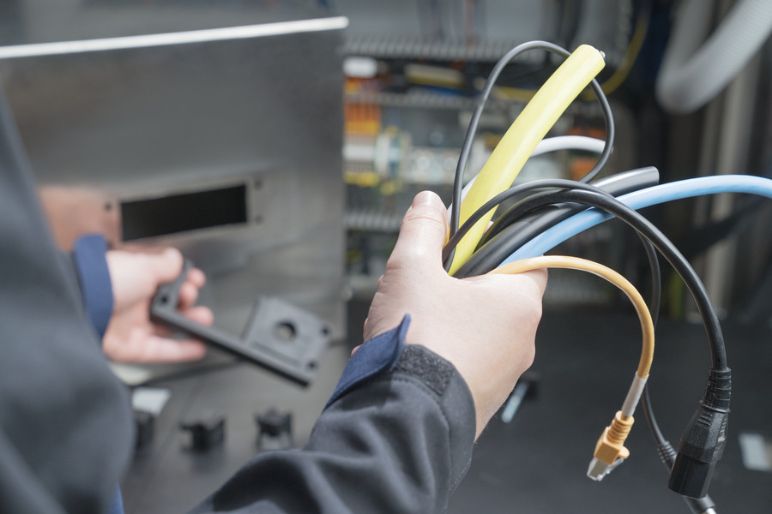

Kábelbevezető lemezek: moduláris, akár 40 kábelhez
A VarioPlate sorozat kábelbevezetései ideális megoldást jelentenek több kábel szűk helyen történő biztonságos és rendezett kezeléséhez.
A VarioPlate kábelpanelek illeszkednek az összes szabványos burkolat általános bemélyedéseihez és sokoldalúságuk miatt szinte minden iparágban használatosak. Például panelépítésben, nagy elektromos szekrényekben, szélturbinákban vagy kotrógépeken. A VarioPlate megoldások megfelelnek az UL 94 VO, IP65 és IP66 védelmi osztályoknak. Ezek a következők:
• Halogénmentes és
• RoHS-kompatibilis.
A VarioPlate termékek igazi prémium megoldást jelentenek a kábelbevezetés terén. Sok hasonló termékkel összehasonlítva különösen a következő szempontok miatt meggyőznek:
- Modularitás: nagy és kis betétgyűrűk használhatók ugyanabban a keretben.
- Hézagkiegyenlítés: a betétgyűrűkben lévő kiegyenlítő kontúrperemek tökéletes illeszkedést biztosítanak még akkor is, ha a kábelnél hézag van.
- Tehermentesítés: a betétgyűrűk védik a kábeleket a mechanikai igénybevételtől.
- Öntött tömítés: a keret hátulján – így nincs szükség külön tömítésre.
Négy különböző keret, a legkülönfélébb összeszerelési lehetőségek
A VarioPlate egy osztható, rugalmas rendszer 3-33 mm-es kábelekhez. A tömszelencék alternatívájaként a VarioPlate akár 40 kábel rendezett és biztonságos kötegelését teszi lehetővé – egyetlen kerettel.
Az előnyök röviden:
- Az előre szerelt kábelek garanciájának megőrzése
- Osztható, moduláris rendszer
- Rugalmasan szerelhető keret
- Keretenként akár 40 kábel átvezetése
- Illeszkedik minden szokásos szabványos kivágáshoz és fúrósablonhoz
- 3-33 mm-es kábelekhez
- Németországban készült
- Integrált tehermentesítés
- 20 mm beépítési magasság
Gyakori kérdések

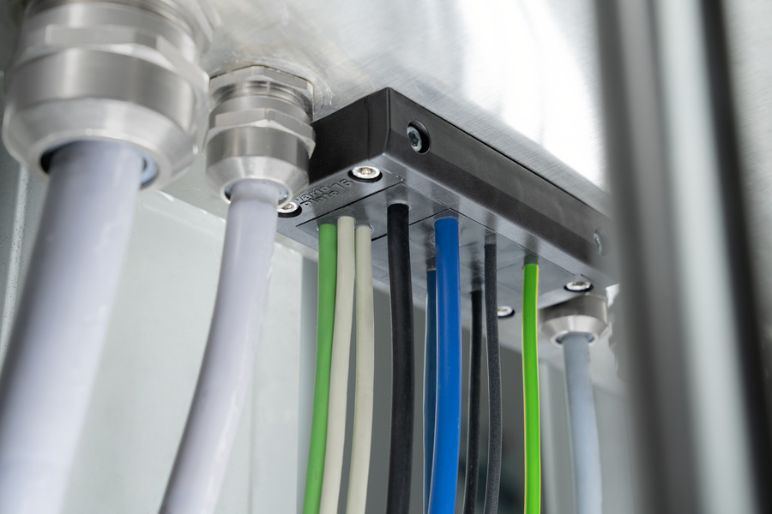

Hogyan vezessünk el több csatlakozást szűk helyeken?
A VarioPlate kábelbevezető rendszer az ideális idő- és helytakarékos megoldás, ha különböző átmérőjű kábeleket kell csatlakozókkal vagy csatlakozók nélkül átvezetni szűk helyeken.

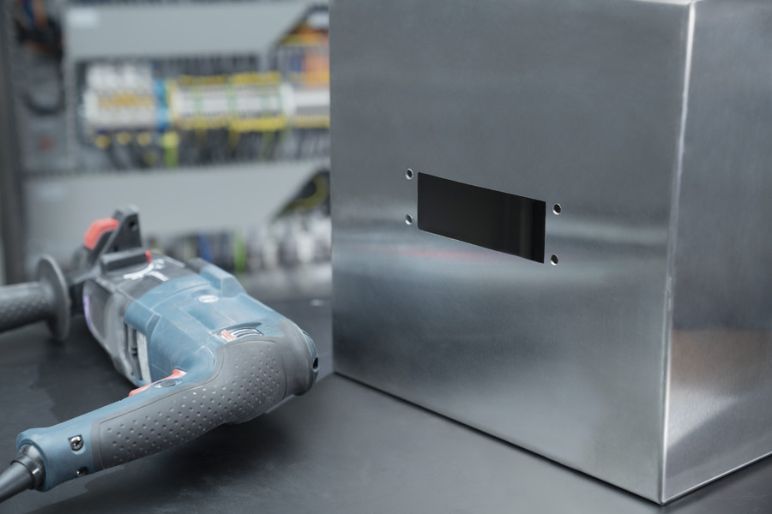

Megfelelnek a VarioPlate kábelbevezető keretek az én alkalmazásomhoz?
A keret belső kivágásai illeszkednek a panel- és gépszerkezetek szabványos méretű csatlakozókivágásaihoz, így a VarioPlate kompatibilis az összes általános alkalmazással.
Ezért a négy különböző VarioPlate méret egyike nagy valószínűséggel illeszkedik az Ön szerkezetéhez.

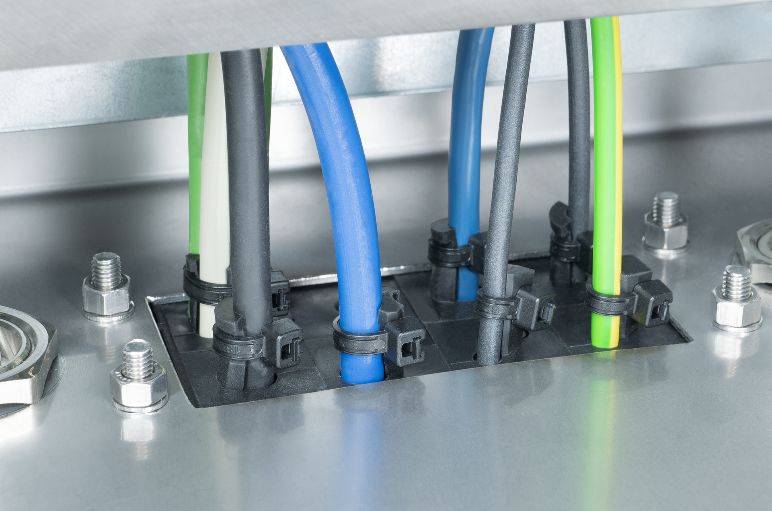

Biztosítanak a kábelbevezető rendszerek tehermentesítést és IP66-os védelmet?
A VarioPlate rendszerek összes csatlakozása megfelel az IP 65, valamint az IP 66 védelmi osztálynak, és beépített tehermentesítéssel rendelkeznek.

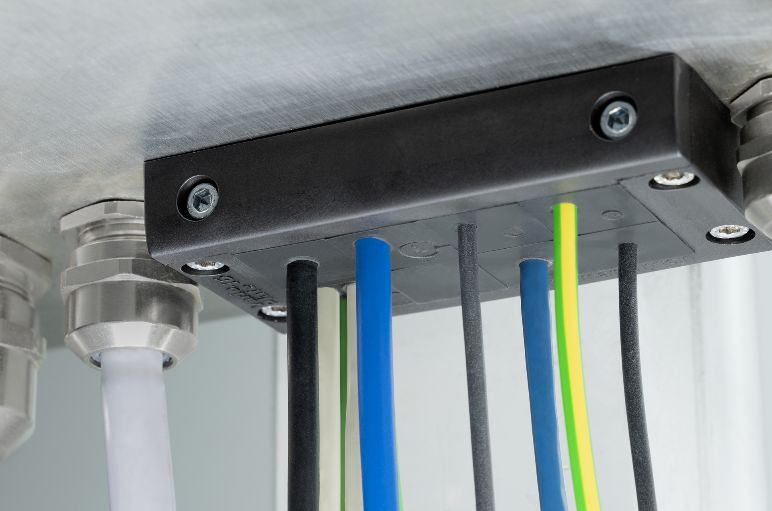

A kábelcsatlakozásnak cserélhetőnek és karbantarthatónak kell lennie?
Ha vakdugót vagy vakbetétetgyűrűt helyez a VarioPlate keretbe, a jövőben lehetősége lesz további kábeleket átvezetni. A csatlakozásokat cserélhetők és szervizelhetők teszi.
Hogyan kell beszerelni a kábelbevezető rendszereket?
1. Készítsen elő egy keretméretnek megfelelő fúrósablont.
2. Helyezze a kábeleket a betétgyűrűbe.
3. Rögzítse a tehermentesítőt kábelkötegelővel a betétekre.
4. Távolítsa el a keret felső csavarjait.
5. Nyissa ki a keretet, hogy behelyezze a betéteket a keretbe (a szerelőszerszámmal vagy anélkül).
6. Helyezze be a betéteket a keretbe
7. Zárja le a keretet, és húzza meg a csavarokat 2,0 Nm nyomatékkal

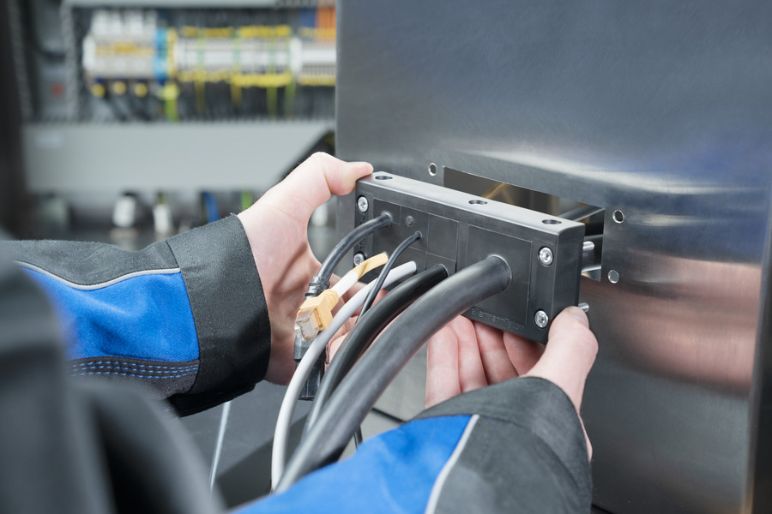

8. Szerelje fel a keretet a fúrósablonra (nincs szükség további tömítésre).
