Zsugorcsövek és hőre zsugorodó formaidomok az Ön igényeihez mérten

A használandó zsugorcsövek kiválasztása

Zsugorcső termékek átfogó választéka

HellermannTyton zsugorcsövek

A színes zsugorcsövektől kezdve a ragasztó bevonatú zsugorcsövekig és a hőre zsugorodó formaidomokig a HellermannTyton a termékek átfogó skáláját kínálja a különféle méretű zsugorcsövekből, amelyek kielégítik a legszigorúbb nemzetközi szabványokat.

Különféle színű, méretű, falvastagságú és anyagú (fluorpolimer, PTFE, és még sok) zsugorcsöveket kínálunk. A zsugorcsöveket előre leszabott formában vagy tekercsben szállítjuk. A termékcsalád tartalmaz még hőre zsugorodó zárósapkákat és hőre zsugorodó formaidomokat is.

Termékcsalád

Mi az a zsugorcső?

A hővel való zsugorítás a következőket jelenti: Elektromos vagy gázégős pisztollyal létrehozott melegítéssel zsugorítjuk az expandált műanyag csöveket vagy idomokat az eredeti méretükre. Különbséget teszünk a visszanyert méret (eredeti méret) és a gyártott méret (expandált méret) között. A hővel való zsugorítást sokféle iparágban és elektromos berendezéseknél alkalmazzák – pl. kábelek szigetelése és védelme hő, kopás, vegyszerek és víz ellen. Ebben a videóban a zsugorítási szakértőink Barry és Mark bemutatják, hogy milyen könnyű a zsugorcsöveket kezelni.

Zsugorcsövek az alkalmazáshoz igazítva

Nem biztos abban, hogy a zsugorcsöveink megfelelnek az adott alkalmazásnak? Vigye be az ismert méreteket a HellermannTyton online zsugorcső kalkulátorba. Ez ellenőrzi a méretet. Azt javasoljuk, hogy a zsugorcső zsugorodjon legalább 20 %-ot, de a zsugorodás ne legyen nagyobb, mint a leszállított méret 80 %-a.

A tökéletes kábelvédelmi rendszer zsugorcső használatával a HellermannTytontól

Újdonság: RMS kábeljavító cső ragasztóval

Újdonság: RMS kábeljavító cső ragasztóval

Az RMS cipzáras zsugorcső kábelek javítására és toldására alkalmazható. A cipzáras zsugorcső egy gyors és tartós kábeljavító és szigetelő rendszer, mellyel időt takaríthat meg. A zsugorcső egyszerűen a kábelre hajtható és egy cipzáras zárószerkezettel helyben rögzíthető. Az RMS különösen hasznos hosszú és földalatti kábelek javításánál, ahol a hagyományos zsugorcsövek használata nehézkes vagy nem megoldható. A hőlégfúvóval felhevítve a zsugorcső összezsugorodik, és a ragasztós bevonat megolvad, ezáltal a kábelek egy vízálló, szigetelő és szorosan illeszkedő javítóréteget kapnak.
A zsugorcső tulajdonságai többek között a kitűnő korrózióvédelem, kopásállóság és időjárásállóság, így használata LV kábelcsatlakozók külső védelmére is ideális.A magas zsugorodási arányának köszönhetően mindössze 6 féle mérettel lefedhető az eltérő átmérőigény. Az RMS többféle szabványméretben rendelhető. Igény szerint egyedi méretben is.

Színes zsugorcsövek

Különféle színek a vizuális azonosításhoz

Színes zsugorcsövek vizuális azonosításhoz

A fekete zsugorcsövek mellett a HellermannTyton sokféle színben is kínál zsugorcsöveket. Ezek tökéletesen alkalmazhatók vezetékek és kábelek színkódolására.

A narancsszín iránt kereslet is növekszik. Ez annak az eredménye, hogy bővül a nagyfeszültségű rendszerek alkalmazása a járművekben. Időnként fontos az, hogy át lehessen látni a zsugorcsöveken. Az átlátszó csövek ideális megoldást jelentnek arra, hogy ellenőrizni lehessen a kábelköpenyekre elhelyezett címkéket.

A HellermannTyton a következő színeket kínálja:

… és még sok egyéb. Keresse az összes HellermannTyton zsugorcső termékeket itt, és válassza ki az alkalmazásnak megfelelő színt.

Zsugorcsövek adagoló dobozokban

Zsugorcsövek adagoló dobozokban

A HIS hőre zsugorodó csövek különböző méretben, színben és zsugorodási arányban kaphatók. A praktikus adagolódobozaink megkönnyítik a csatlakozók, kábelek és egyéb vezetékek szigetelését:  Vágja le a szükséges hosszt.

  • A 2:1 arányú hőre zsugorodó cső gyors és egyszerű zsugorodást tesz lehetővé.
  • A 3:1 hőre zsugorodó cső csökkenti a szükséges változatok számát, és könnyebben illeszkedik pl. a nagyobb méretű csatlakozók esetén.
  • 3:1 + Ragasztó, belső ragasztó, további tömítést biztosít a nedvesség ellen, és még szorosabb rögzítést biztosít az alkalmazásnak.

A HIS-Service Station is elérhető: összesen 5 HIS doboznak biztosít helyet.



Mire jó a világos/átlátszó zsugorcső?

Sok kábel színkódolással rendelkezik, vagy azonosító jelek vannak a kábelekre nyomtatva – pl. közösségi épületekben, mint repülőterek és kórházak, de alagutakban is és közlekedési eszközökön, mint vasúti járművek, hajók és repülőgépek. Az átlátszó csöveket gyakran használják a huzalköpenyek szigetelésére, miközben az azonosító jelek láthatóak maradnak. Ezt a szakmában köpenyezésnek nevezik.

Ez a videó további információkat mutat a világos/átlátszó zsugorcsövekkel kapcsolatban a szakértőink Barry és Mark segítségével:

Nyomtatható zsugorcsövek

Nyomtatható vékonyfalú zsugorcsövek különféle színekben és méretekben

A nyomtatható egyfalú TF21 cső használható a vezetékek egyértelmű azonosítására, pl. a fázis, nulla és föld vezetékek jelölésére. A TF21 alacsony zsugorodási hőmérséklettel rendelkezik, és sokféle színben és méretben kapható. Ez lángálló, és szerepel az UL224 VW1 listában. Ezen jellemzők alapján a TF21 kielégíti és meghaladja az ipari szabványok jó részét. Egy másik példa a vékonyfalú rugalmas poliolefin tömlőre a lángálló TR27.

Vízálló zsugorcső a fokozott nedvesség elleni védelem és a tartósság érdekében

SA47

A zsugorcső esetében a vízállóság hatékonysága a megfelelő alkalmazástól és az adott eszközzel való integrációtól függ. Ezzel kapcsolatban az alábbi gyakorlati kérdések merülnek fel:

  • Alkalmazás: mennyire megbízhatóan rögzíthető a zsugorcső az ellenpárra?
  • Védelem: milyen hatékonysággal véd bizonyos víz által okozott veszélyek ellen?
  • Tartósság: az alkalmazott cső mennyire képes ellenállni a környezeti tényezőknek, például a hőmérséklet-változásnak és a vegyszereknek?

A ragasztónak rendkívül fontos szerepe van a megbízható vízállóság biztosításában, különösen olyan felhasználási területeken, mint a tengerészeti ágazatok. A jó ragasztó stabilan rögzíti a csövet az eszközhöz, a réseket kitöltve lezárja az egyenetlen felületeket, és még a kevésbé tiszta felületekhez is képes erősen tapadni, miközben elviseli a nyomó-, húzóerőket, valamint a mozgást.

A víz behatolása elleni védelmet a külső behatásokkal szembeni védettségre vonatkozó (IP) szabványok határozzák meg, amelyik jelzik a szilárd részecskék és folyadékok elleni védelem szintjét. Az IP-besorolás első számjegye (0 és 6 között) a szilárd részecskék és a levegő beszivárgása elleni védelmet jelöli, míg a második számjegy (0 és 9 között) a folyadékokkal szembeni ellenállás szintjét jelzi, amely a védelem hiányától a nagynyomású vízzel szembeni ellenállásig terjed. Erről részletes információk olvashatóak az olyan szabványokban, mint például az EN 60529.

Kiemelkedő példa a nagy teljesítményű zsugorcsövekre az SA47-LA. Ez a cső erős ragasztóval rendelkezik, amely jól tapad a különféle anyagokhoz, még az enyhén szennyezett felületekhez is. Egyenletesen zsugorodik, így a ragasztó áramlása optimális tömítést tud kialakítani. Ez még réz-alumínium kötések esetén is képes megakadályozni a korrózió kialakulását. Ráadásul nehéz körülmények között, például hőmérséklet-ingadozás és a vegyi anyagoknak való kitettség esetén is megőrzi a tapadást. Átlátszósága miatt szemrevételezéssel ellenőrizhetjük a ragasztóanyag megfelelő felhordását. Az SA47-LA ideális olyan iparágakban történő alkalmazásra, mint az autóipar és a hűtéstechnika, ahol vízálló, tartós és masszív védelemre van szükség a környezeti hatásokkal szemben.

A HellermannTyton magas minőségű zsugorcső-választékával a különböző anyagokat, színeket, méreteket, csővastagságot és zsugorodási arányt tekintve minden felhasználási lehetőségre megoldást nyújt.

ShrinKit 321, zsugorcsövek praktikus dobozban

ShrinKit 321, zsugorcsövek praktikus dobozban

A ShrinKit 321 egy olyan termékcsalád, mely öt különböző zsugorcső kiegészítőt tartalmaz egy dekoratív és praktikus szerelőkészletben. Ezek a termékek ideális 3:1-es zsugorodási arányukkal sokféle zsugorcsövet is helyettesíthetnek, mivel szinte minden zsugorcsövekkel támasztott követelménynek megfelelnek. A megfelelő termék kiválasztása igen egyszerű, mivel a zsugorcsövek méret és hosszúság szerint jól beazonosíthatóak, és a szerelődoboz rekeszeire rá is van a tartalma nyomtatva.

HIS-3 zsugorcső

HIS-3 zsugorcső

A HIS egy zsugorcső sorozat praktikus adagolós dobozban. A sorozat HIS-3 és HIS-A(ragasztócsíkos zsugorcső) termékeket tartalmaz 3:1-es zsugorodási aránnyal.
Ezek a termékek idális 3:1-es zsugorodási arányukkal sokféle különböző méretű zsugorcsövet helyettesíthetnek, amivel szinte minden igényt kielégítenek. A kézi adagoló doboz könnyű tárolást biztosít, és a csomag felbontása után is védi a zsugorcsöveket a portól.

Hőre zsugorodó formaidomok ragasztócsíkkal

Hőre zsugorodó formaidomok ragasztócsíkkal

A ragasztócsíkos Helashrink hőre zsugorodó formaidom nagyon precíz illeszkedést tesz lehetővé az extra erős kötéssel és kiváló korrózióvédelmet biztosít a kábelek elágazásainál.

MA47 zsugorcső

MA47 zsugorcső

A MA47 közepes falú, ragasztócsíkos zsugorcső 4:1-es zsugorodási arányú, termoplasztik ragasztócsíkos zsugorcső megbizható szigetelést és nedvesség elleni védelmet biztosít alacsony feszültségű kábelcsatlakozókhoz és kábelvégekhez.

TREDUX zsugorcső

TREDUX zsugorcső

A vékony falú, 3:1-es zsugorodási arányú TREDUX zsugorcső a kábelek megbízhatő elektromos szigetelését és mechanikai védelmét biztosítja.

Helashrink 1100 csatlakozókhoz hőre zsugorodó formaidom

Helashrink 1100 csatlakozókhoz hőre zsugorodó formaidom

A Helashrink 1100 sorozat derékszögű, hőre zsugorodó formaidomai feszültségmentesítést és mechanikai védelmet is nyújtanak a kerek csatlakozóknál.

TF24 zsugorcső

TF24 zsugorcső

Az átlátszó TF24 zsugorcső védelmet nyújt a mechanikai és kémiai behatások ellen, de gyakran használják jelölőként is.

TF21 zsugorcső

TF21 zsugorcső

A nyomtatható, vékony falú TF21 zsugorcső használható a kábelek jelölésére, mint például a villanyvezetékek fázisainak jelölése.

TR27 zsugorcső

TR27 zsugorcső

A vékony falú TR27 zsugorcső halogénmentes és önkioltó, így különösen jól alkalmazható alagutakban is.

HFT-A zsugorcső

HFT-A zsugorcső

A HFT-A zsugorcső az alkatrészek elektromos és mechanikai védelmére szolgál, de színes jelölőként is alkalmazható.

HEK hőre zsugorodó zárókupakok

HEK hőre zsugorodó zárókupakok

A HEK zárókupak a feszültség alatt álló és vezető kábelvégek szigetelésére szolgál. A ragasztócsík kitűnő tömítési környezetet ad.

A megfelelő zsugorcső kiválasztásánál a következő paramétereket fontos figyelembe venni:

A zsugorcső falvastagsága:
Az anyag teljes zsugorodás utáni vastagsága mm-ben van kifejezve. A "Névleges" a tolerancia nélküli méreteket jelöli <br/>.
Általában vékony, közepes vagy vastag falú zsugorcső közül lehet választani.
Termékválasztékunkban ragasztócsíkos zsugorcső is megtalálható.

A zsugorcső átmérője:
A vékony falú zsugorcsövek átmérője, melyek 2:1-es zsugorodási aránnyal rendelkeznek (szabvány zsugorcsövek) hüvelykben adottak, ami 25.4 mm-t jelent.

Zsugorodási arány:
Az adalékanyagoktól és a zsugorcső vastagságától függően a zsugorcsövek különböző mértékben extrudálhatóak.
A zsugorodási arány jelzi azt a mértéket, amennyire a termék zsugorodik (átmérőben megadva a beborított átmérőre vonatkoztatva). A zsugorodási arány 2:1 és 6:1 között lehetséges. Minél nagyobb a zsugorodási arány, annál többféle átmérőjű tárgyat képes befedni. Mégis kevesebb méretű zsugorcsőre van szükség. Ezzel csökkenthető a raktározási igény, mivel kevesebb helyet foglal el.

Hosszirányú változás a zsugorítás után:
Általánosságban a zsugorcsövek nemcsak átmérőjüket tekintve, de hosszanti irányban is zsugorodnak. Ez a hosszúságban mért zsugorodás százalékban van kifejezve.

Minimum zsugorítási hőmérséklet:
Nem minden zsugorcső zsugorítható ugyanazon a hőmérsékleten. Ez nagyban függ az adalékanyag típusától, és attól, hogy vékony vagy vastag falú zsugorcsőről van-e szó.

Felhasználási hőmérséklet:
A felhasználási hőmérséklet zsugorcső típusonként változik. Ez az adott zsugorcső típushoz felhasznált adalékanyagtól függ.

A megfelelő zsugorcső kiválasztásánál a következő 80:20-as szabályt javasoljuk figyelembe venni.
A zsugorcsőnek legalább 20, de legfeljebb 80%-al kellene zsugorodnia  a megadott átmérőhöz képest az optimális eredmény elérése érdekében.

A zsugorcsöveink felhasználási lehetőségek áttekintésében minden kábelátmérőhöz található ajánlott zsugorcső méret
Természetesen a 80:20-as szabály figyelembevételével.

A zsugorcsöveket általában kábelkorbácsok összeszerelésénél használják. Emellett a zsugorcsövek alkalmasak szigetelések befedésére, kábeljelölésre, mechanikai védelemre, valamint esztétikai indokokból is jól használhatóak.

Találja meg még gyorsabban a megfelelő zsugorcsövet: A praktikus zsugorcső kiválasztási segédlet.

Rendelje meg a zsugorcső kiválasztási segédletet.

A széles választéknak köszönhetően zsugorcsöveink közül néha nehézséget jelenthet az igényeinek legjobban megfelelő termék kiválasztása.
Ennek kiküszöbölésére a HellermannTyton megalkotta zsugorcsöveihez a praktikus kiválasztási segédlet lemezét, mellyel azonnal megtalálhatja az Ön által keresett terméket.

Rendelje meg a zsugorcső kiválasztási segédletet.

A kiválasztási segédlet egy pillanat alatt megmutatja az adott zsugorcső fontos tulajdonságait és rögtön megtalálja az Ön egyedi igényeinek megfelelő megoldást.





A zsugorcső kiválasztási segédlet lemez áttekintést nyújt az Ön szükségleteihez és segít navigálni széles termékválasztékunkban.
A jelek megmutatják, melyik zsugorcső rendelkezik azokkal a tulajdonságokkal, melyeket Ön keres.





A színkód segítséget nyújt abban, hogy  a releváns tulajdonságokra összpontosítson.
A kiválasztási segédlet hátoldala áttekintést nyújt a különböző zsugorcső méretekről  és segít a megfelelő méretű zsugorcső kiválasztásában.

Hasznos eszközök a helyes zsugorcső kiválasztásához

Zsugorcső-méret kalkulátor

Zsugorcső-méret kalkulátor

megmutatja az Ön egyedi igényeinek megfelelő zsugorcső méretet.
Egyszerűen gépelje be az adatai és a kalkulátor a 80:20-as szabálynak megfelelően kiadja  a helyes méretet.


A zsugorcső kalkulátor azt is ellenőrzi, hogy a kiválasztott zsugorcső valóban megfelel-e az Ön által megadott felhasználásnak. Többek között a zsugorcső a weboldalunkon megtalálható termékkeresővel is kiválasztható. https://www.hellermanntyton.com/hu/kalkulator/zsugor-kalkulator

Csővastagság kalkulátor

Csővastagság kalkulátor

Zsugorodás után a zsugorcső átmérője és csővastagsága is változik. Ez a kalkulátor megadja egy adott átmérőhöz megfelelő elméleti csővastagságot.

https://www.hellermanntyton.com/hu/kalkulator/falvastagsag-kalkulator

A HellermannTyton ezeket a forró levegős pisztolyokat kínálja



Vezeték nélküli hőlégfúvó - gázüzemű

HellermannTyton CHG900 hőlégfúvó

Az optimális zsugorcső feldolgozásához a HellermannTyton a CHG900 típusú gázüzemű hőlégfúvót kínálja. A vezeték nélküli hőlégfúvó lehetővé teszi az autonóm működést elektromos áramellátás nélkül. Ezért bárhol használható, pl. szabadban vagy távoli helyeken.

Népszerű alkalmazási területei többek között a karbantartási és javítási munkák a következő területeken:

  • elektromos szerelés
  • vasúti munkák
  • tengeri szélerőművek


A CHG900 hőlégfúvó lehetővé teszi a 360 °-os könnyed munkavégzést minden szögben - még a fej fölött végzett munka sem jelent problémát. A vezeték nélküli forró levegős pisztoly a felhasználóbarát használat tekintetében is meggyőző. Ha a piezo gyújtással vagy a gázfúvókával kapcsolatos meghibásodások lépnek fel, a karbantartási munkákat akkor is kényelmesen, önállóan és teljesen szerszámmentesen lehet elvégezni.


HellermannTyton CHG900 hőlégfúvó

A legfontosabb előnyök közül néhány:

  • Azonnali hő: nincs felmelegítési idő
  • 90 perces üzemidő: 3-4-szer hosszabb, mint az újratölthető akkumulátoros szerszámok
  • Környezetbarát: a teljesen kiürült rozsdamentes acél gázpatronok újrahasznosíthatók
  • 360°-os munkavégzés: és kéz nélküli működtetés az integrált lábaknak köszönhetően
  • Kültéri minősítés: a legkeményebb körülmények között is megállja a helyét, akár -8 °C-ig
  • Könnyű: a szerszám súlya csak 440 g, gázpatronnal pedig 555 g
  • Könnyű karbantartás: szerszám nélkül és önállóan is karbantartható az állásidő csökkentése érdekében


A gázüzemű vezeték nélküli hőlégfúvó alternatívájaként választhat egy elektromos meghajtású szerszámot is.



Hőlégfúvó - elektromos meghajtású

A HellermannTyton elektromos meghajtású H6100 zsugorcső szerszáma

Az elektromos meghajtású H6100 hőlégfúvót vékony és közepes falú zsugorcsövek, hőre zsugorodó zárósapkák és öntött formaidomok alkalmazására tervezték. A zsugorodási folyamat lehető legjobb eredményének elérése érdekében a szerszám 3 különféle rátolható fúvókával van felszerelve.

Előnyök:

  • Erőteljes 1600 W-os motor
  • A kerámia fűtőelem akár +700°C hőmérsékletet is lehetővé tesz
  • Biztonságos használat a munkaasztalon a csúszásmentes gumigyűrűnek köszönhetően
  • Beépített légszűrő, könnyen tisztítható

Frequently Asked Questions

Használati útmutató zsugorcsövekhez

Note 1: A zsugorcsövek zsugorítását célszerű a zsugorcső középső részén elkezdeni, majd onnan az egyik, majd a másik vége felé haladni. Ezzel megakadályozható,hogy levegő szoruljon a zsugorcsőbe.

Note 2: A zsugorcső hosszanti irányban is zsugorodik, így a zsugorcső levágásánál ezt érdemes figyelembe venni.

Note 3:A hosszanti zsugorodás minimalizálására úgy van lehetőség, hogy a zsugorítást a zsugorcső végeinél kezdjük, és a közepén fejezzük be. Azonban figyelni kell arra, hogy ne szoruljon levegő a zsugorcsőbe, mert az megakadályozza a megfelelő zsugorodást. Egyéb megoldásként az is lehetséges, hogy a zsugorcső zsugorítását a legkritikusabb végénél kezdik, és onnan haladnak lassan a másik vége felé.

Note 4:Ha a beborított eszköz anyaga fém vagy hővezető, akkor biztosítani kell a tárgy előmelegítését a "hideg pontok" elkerülésére, hogy a zsugorcső szoros és sima illeszkedése biztosítva legyen.

Note 5: A zsugorcsövek kívánt méretre történő vágásánál különösen figyelni kell a finom vágási felületre. A rosszul levágott, vagy egyenetlen vágási felület esetén előfordulhat, hogy a zsugorcső s zsugorítás folyamán szétszakad.

Note 6: A zsugorcső méretének kiválasztásánál nagyon fontos a 80%/20%-os szabály figyelembe vétele. Ez azt jelenti,hogy olyan zsugorcsövet kell választani, amely minimum 20% de maximum 80%-os zsugorodást enged.

Note 7: A zsugorítás alatt mindig győződjön meg róla, hogy a munkaterület jól szellőztetett.

Mi az a ragasztó bevonatos cső?

A ragasztó bevonatos cső duplafalú cső néven is ismert, mert itt a keresztkötésű külső köpeny (poliolefin) és egy belső ragasztó réteg van kombinálva. Melegítéskor a belső ragasztó réteg megolvad és megfolyik. Ez a folyamat egy ragasztó réteget hoz létre, amely biztosítja a huzal, kábel vagy csatlakozó szoros illesztését. A ragasztó bevonatos zsugorcsövek ideális megoldást jelentenek erős időjárásálló tömítések létrehozásához, amelyek többlet mechanikai szilárdsággal és kiváló korrózióállósággal rendelkeznek

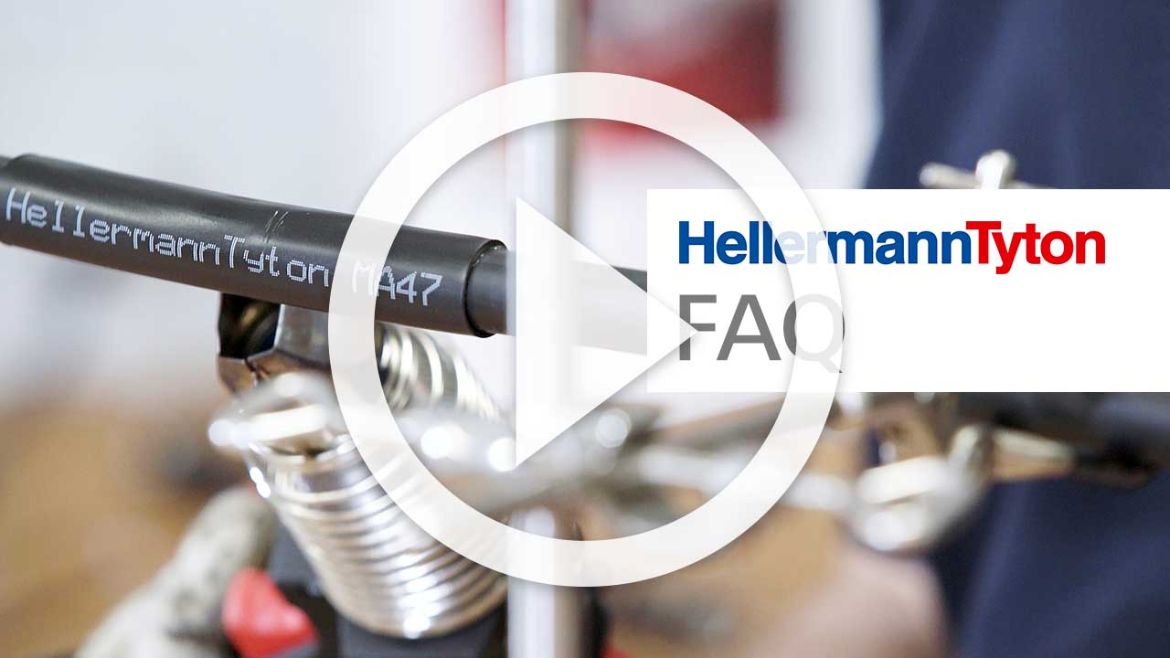

Nézzék meg ezt a videót, amelyben a szakértőink Barry és Mark bemutatják a duplafalú csöveket.


Miért jó az átlátszó zsugorcső?

Sok kábel színkóddal van ellátva, vagy azonosítási jelek vannak a kábelekre nyomtatva, például olyan közösségi épületekben, mint repülőterek és kórházak, valamint alagutakban és közlekedési eszközökön, vasúti kocsikban, hajókon, repülőgépeken. Átlátszó zsugorcsöveket gyakran használnak kábelköpenyek szigetelésére, amelyeknél az azonosítási jelek láthatóak maradnak. Ezt az eljárást bevonatolásnak nevezik a szakmában.

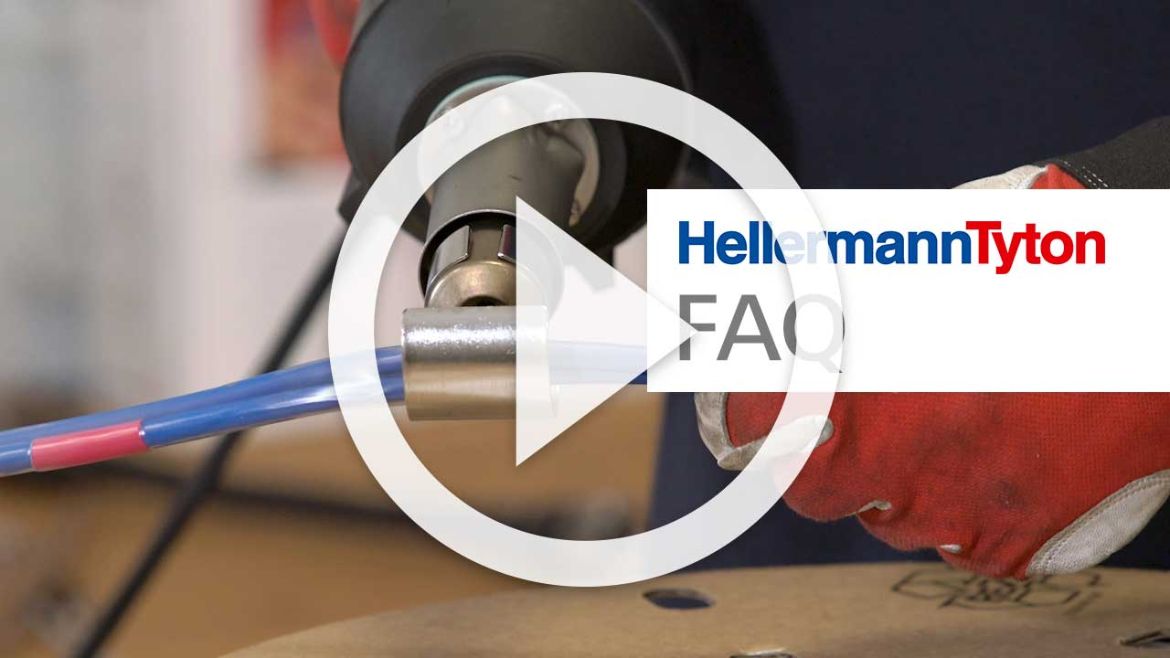

Ebben a videóban további információkat ismerhetünk meg az átlátszó zsugorcsövekkel kapcsolatban szakértőink Barry és Mark segítségével.
