Kabelske vezice in pritrdilni elementi

Od standardnih kabelskih vezic do naprednih rešitev za pritrjevanje

Vezice HellermannTyton so na voljo v več barvah, velikostih in zasnovah.

Kabelske vezice morajo dandanes ustrezati vsakovrstnim zahtevam, saj se uporabljajo za najrazličnejše namene, ki segajo od preprostega povezovanja kablov do zelo specifične uporabe v najtežjih pogojih.

HellermannTyton ponuja celovit nabor rešitev za pritrjevanje za vse zahteve, ki se pojavijo v industriji: večkratno uporabne kabelske vezice za začasno pritrjevanje, barvne kabelske vezice za barvno označevanje, kabelske vezice s pritrdilnimi elementi za namestitev na ploščice, navarjene čepe, robove panelov ali nerjavne kabelske vezice za neprijazna okolja.

Poleg klasičnih črnih kabelskih vezic, imamo idealno rešitev za pritrjevanje za vse zahteve.

Vezice HellermannTyton so na voljo:
V najrazličnejših velikostih, nazobčane znotraj, nazobčane zunaj ali nenazobčane, v različnih barvah, izdelane iz 100% kakovostne plastike – enostavna namestitev z roko ali s pomočjo orodja.


Posebne kabelske vezice, ki jih ponuja HellermannTyton:

  • Vezice, ki so vremensko obstojne in odporne proti udarcem
  • Kabelske vezice, odporne na visoke temperature
  • Kabelske vezice z omejenim tveganjem požara
  • Vezice za večkratno uporabo in vezice za odpenjanje

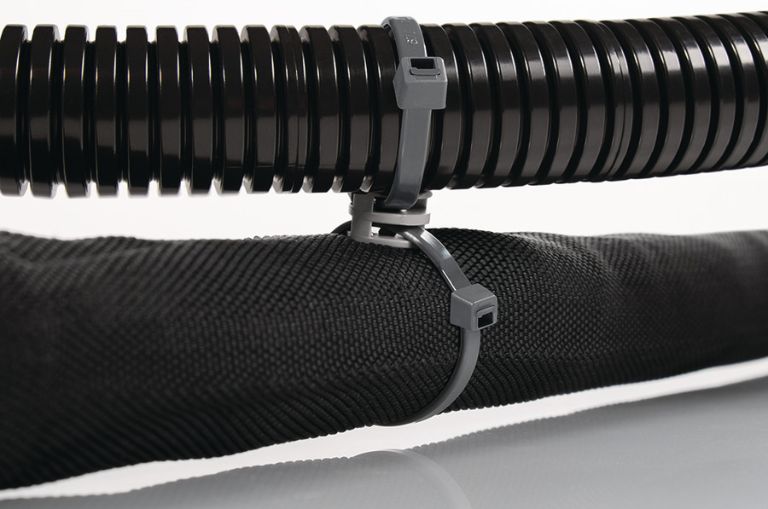

  • Kabelske vezice za vzporedno napeljevanje
  • Kabelske vezice s kovinskimi delci, ki jih zazna detektor kovin

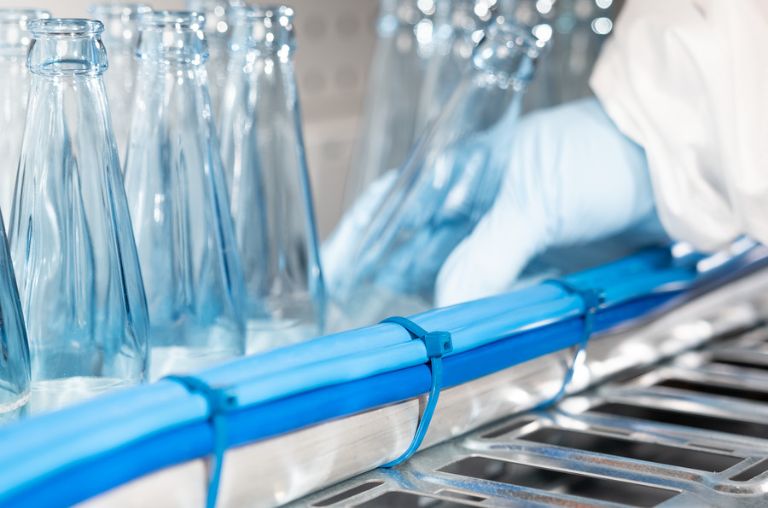

Vezice s kovinskimi delci so bile posebej razvite za uporabo v živilski industriji, industriji pijač in farmacevtski industriji.

Serija vezic MCT s kovinskimi delci je bila posebej razvita za uporabo v živilski industriji, industriji pijač in farmacevtski industriji. Te vezice so idealne za pritrjevanje kablov v odprtih proizvodnih linijah oz. v njihovi bližini.

Kabelske vezice MCT se izdelajo z edinstvenim postopkom, ki vključuje dodajanje kovinskih delcev v plastično smolo. Tako je mogoče s komercialnimi detektorji za kovine zaznati tudi najmanjše odščipnjene dele kabelske vezice.

Na ta način pripomorejo k izpolnjevanju zahtev standarda HACCP. Ker so kabelske vezice barvne, jih je mogoče zlahka opaziti, kar zmanjšuje možnost kontaminacije živil v živilskih obratih.



Kabelske vezice, odporne na visoke temperature

Temperaturno obstojna kabelska vezica prestane do +240° C.

Kabelske vezice Peek za uporabo pri visokih temperaturah so zasnovane posebej za najzahtevnejša okolja. Najpogosteje se uporabljajo v letalski in vesoljski industriji, železniški industriji, na odprtem morju oz. naftnih ploščadih, v elektrarnah, medicinskem inženiringu in v avtomobilski industriji. Kratek pregled prednosti termoplastike PEEK:

  • Širok temperaturni razpon od 55° C do +240° C
  • Zmogljivost kovinske vezice v kombinaciji s prikladnostjo plastične kabelske vezice
  • Odpornost na kemikalije in radioaktivno sevanje
  • Lahka alternativa kovinskim rešitvam



Kabelske vezice, prilagojene vašemu področju!

Kabelske vezice in vezice so pritrdilni elementi za povezovanje kablov oz. žic in so namenjene urejanju in organizaciji kablovodov in napeljav.

Vezice se uporabljajo v številnih industrijskih panogah: pri električnih instalacijah, za urejanje kabelskih snopov, v gradbeništvu, za začasne instalacije, v pakirni industriji in na morju na plinskih oz. naftnih ploščadih v najzahtevnejših pogojih.

HellermannTyton je globalni proizvajalec, ki ponuja vrhunske rešitve za pritrjevanje, povezovanje, usmerjanje, zaščito in označevanje kablov za najrazličnejše trge. Z edinstvenim posluhom za potrebe posamezne panoge razvijamo tržne rešitve, ki rešujejo specifične težave, prihranijo stroške pri namestitvi in komponentah in hkrati izboljšajo kakovost končnega izdelka. Vse obenem in za vsako panogo!

Navznoter nazobčane vezice Kabelske vezice znotraj nazobčane

Plastične kabelske vezice z nazobčano notranjo stranjo so primerne za povezovanje in pritrjevanje kablov, vodov in cevi. Kabelske vezice so na voljo v različnih izvedbah, materialih, dolžinah in barvah.

Navzven nazobčane vezice Kabelske vezice z nazobčano zunanjo stranjo

Kabelske vezice z nazobčano zunanjo stranjo so še posebej primerne za povezovanje in pritrjevanje občutljivih kabelskih snopov. Kabelske vezice so na voljo v različnih izvedbah, materialih, dolžinah in barvah.

Vezice za odpenjanje Nenazobčane kabelske vezice

Robustne nenazobčane kabelske vezice iz serije KR- in EL-TY omogočajo izjemno močan oprijem in so primerne za kable in vode velikih premerov.

Vezice, nenazobčane Kabelske vezice za odpenjanje

Kabelske vezice za odpenjanje so izjemno preproste za uporabo. Te kabelske vezice so kot nalašč za začasno pritrjevanje. Kabelske vezice za odpenjanje so na voljo v različnih izvedbah, materialih, dolžinah in barvah.

Vezice iz nerjavnega jekla Kabelske vezice iz nerjavnega jekla

Kabelske vezice iz nerjavnega jekla lahko uporabljate v najtežjih pogojih ali kjer so potrebni dodatna moč, čvrst oprijem ali odpornost na ogenj.

Vezice s pritrdilnimi elementi Kabelske vezice s pritrdilnimi elementi

Optimalna rešitev za vsak namen: kabelske vezice s pritrdilnimi elementi so na voljo v različnih izvedbah, materialih, dolžinah in barvah.

Nosilci za vezice Nosilci za kabelske vezice

Nosilci za kabelske vezice so na voljo v samolepilni izvedbi ali v izvedbi za privijanje. Različne velikosti in zasnove nosilcev omogočajo čvrsto pritrjevanje za celo paleto kabelskih vezic.

Pritrdilni elementi Pritrdilni elementi

Pestra paleta pritrdilnih elementov omogoča neposredno pritrditev v luknje na panelu ali na robovih.

Objemke in sponke Objemke in sponke

Velika izbira objemk in sponk iz plastike, aluminija ali jekla tudi z zaščitnim profilom, modelov Snapper in modelov Klam Clips.

Kabelske vezice z odpenjanjem za začasno pritrjevanje

Vezice za odpenjanje lahko uporabite večkrat. Na voljo v različnih zasnovah, materialih, dolžinah, barvah in z različnimi mehanizmi zapenjanja.

Rešitve za začasno pritrjevanje se uporabljajo za najrazličnejše namene: na primer pri postavljanju odrov, na sejmiščih ali pri povezovanju telefonskih, optičnih in mrežnih kablov. Večkratno uporabne kabelske vezice je mogoče po namestitvi zlahka razpreti in zapreti. Ponašajo se z izjemno fleksibilnostjo. Med drugim se uporabljajo v vrtnarijah oz. drevesnicah za privezovanje mladih dreves ob opore.

Večkratno uporabne kabelske vezice so na voljo v različnih zasnovah, materialih, dolžinah, barvah in z različnimi mehanizmi zapenjanja: ročica, stransko zapenjanje, fleksibilno gumijasto zapiralo, sprimni trak oz. ježek ali mehanizem s krilci.

Kako uporabljati kabelske vezice za večkratno uporabo?

Vezice za večkratno uporabo lahko kupite v različnih izvedbah, ki pokrivajo širok spekter uporabniških potreb. Ponudbo teh vezic in kako delujejo si lahko ogledate v tem videu:

Mehke snemljive vezice iz sprimnega materiala (»ježek«)

Vezice iz mehkega tekstila za večkratno uporabo se lahko uporabijo do 400-krat.

Mehke vezice TEXTIE so kot nalašč za uporabo na telefonskih, optičnih in mrežnih kablih. Poleg tega so tekstilne vezice z ježkom odlične za začasne instalacije, kot so odrske konstrukcije ali prototipni kabelski snopi.

Vezice TEXTIE je mogoče uporabljati tudi za gospodinjske in pisarniške namene. Namestitev je hitra in preprosta in ne terja uporabe orodja, uporabite pa jih lahko do 400-krat. Vezice z ježkom lahko uporabljate na prostem ali v zaprtih prostorih, na voljo pa so v različnih barvah in velikostih.

Vezica za večkratno uporabo z zapenjanjem z ročico

Kabelske vezice ORF za večkratno uporabo so zasnovane za preprosto odpenjanje z eno roko.

Serija ORF z zapiranjem z ročico je bila zasnovana za preprosto odpenjanje brez uporabe noža ali klešč, zato jo je mogoče ponovno uporabiti. Odpenja se s prikladno ročico.

  • Zasnovana za preprosto odpenjanje z eno roko
  • Primerna za začasno barvno označevanje
  • Nežna do materiala, ki ga oprijema, ker so zobci na zunanji strani

Serija ORF obsega široko paleto velikosti. Poleg bele ter rumene barvne izvedbe so na voljo tudi inačice v črni barvi, ki so odporne na sevanje UV, in zato primerne za uporabo na prostem.


Raznobarvne vezice za posamezne namene

Rdeče, zelene, bele, rjave ali prozorne: HellermannTyton ponuja široko paleto barvnih kabelskih vezic za najširša področja uporabe.

Klasična črna kabelska vezica ostaja med najbolj priljubljenimi izvedbami. Kljub temu HellermannTyton strankam ponuja raznolik izbor vezic v več barvah (rdeča, zelena, rjava, bela) ter brezbarvne izvedbe.

Take kabelske vezice so kot nalašč za barvno označevanje. Z njihovo pomočjo delavci hitreje najdejo določene dele oziroma jih lahko zelo natančno označijo. Še posebej pomembno je to v avtomobilskem sektorju, koristno pa je tudi v drugih panogah.

Kot zanimivost naj omenimo, da so se v posameznih panogah uveljavile določene barve vezic: v živilski industriji se najpogosteje uporablja modra barva, rožnata pa prevladuje v v letalski in vesoljski industriji.

To je samo eden izmed razlogov, zakaj HellermannTyton ponuja vezice v skoraj celi mavrici.


Kabelske vezice s ploščato glavo

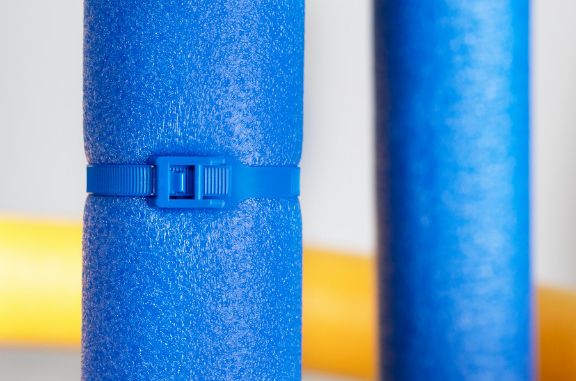

Na otroških igrišč vezice s ploščato glavo niso priljubljene le zaradi mavrice barv, ampak tudi varnejše zasnove.

Kabelske vezice LPH s ploščato glavo zavzamejo malo prostora in so zato izvrstna izbira za tesne prostore. Odlične so tudi povsod tam, kjer je treba zmanjšati možnost nastanka poškodb, na primer na otroških igralih, kjer je treba na stebre in ograje oviti penaste obloge za zaščito otrok.

Ker imajo vezice zaobljene robove in ploščato glavo, se lahko otroci igrajo, brez nevarnosti, da se zataknejo za štrleče glave vezic. Poleg tega se mehka penasta zaščita ob zategovanju vezic ne bo poškodovala, saj so vezice nazobčane navzven in ne navznoter.

Kabelske vezice s ploščato glavo so na voljo v več barvah npr. rdeča, zelena in rjava, medtem ko so vezice PE400 na voljo tudi v naravni (prozorni) in črni izvedbi.

Več informacij o kabelskih vezicah s ploščato glavo za igrišča in ustreznih dodatkih.


Oglejte si, kako zapeti kabelsko vezico s ploščato glavo

Bele kabelske vezice za manjše nastajanje dima

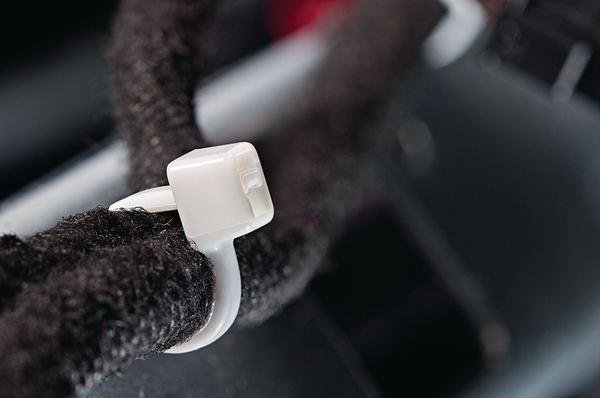

V primeru požara kabelske vezice iz serije T zmanjšujejo nastajanje dima.

Povsod, kjer so varnostne zahteve še posebej visoke, in je treba zagotoviti čim manjše nastajanje dima in nevarnih hlapov, so bele kabelske vezice serije T, ki so narejene iz materiala PA66V0, najboljša izbira.

Posebna zmes, iz katere so narejene vezice, omogoča bistveno manjše nastajanje strupenih plinov in korozivnih kislin ob požaru. Material PA66V0 povrh ustreza zahtevam standarda UL94 V0.

Zaradi izjemne stopnje varnosti so te kabelske vezice še posebej uveljavljene v javnem sektorju za uporabo v železničarstvu, gradbeništvu in obrambi.

Kabelske vezice s pritrdilnimi elementi

Kabelske vezice za napeljevanje, povezovanje in spenjanje

V industriji je treba pogosto povezati kable, žice in cevi tako, da so neposredno nameščeni na panel ali robove okvirja.

HellermannTyton ponuja celo vrsto eno- in dvodelnih rešitev za pritrjevanje v različnih velikostih, usmeritvah in barvah za okrogle in ovalne luknje, čepe in robove.

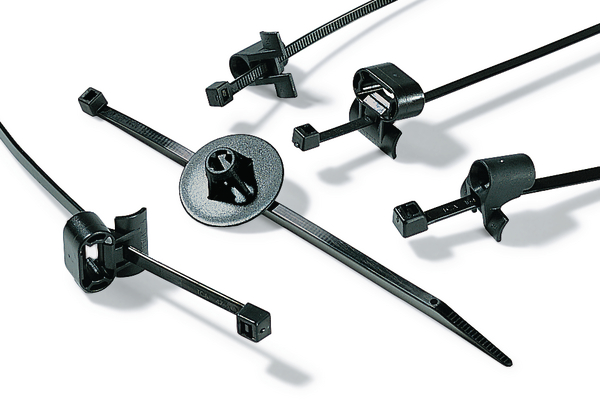

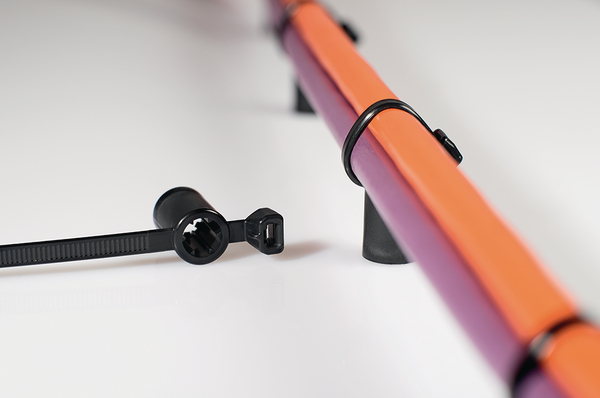

Za okrogle in ovalne luknje, zatiče in robove: HellermannTyton ponuja različne eno- in dvodelne pritrdilne elemente za kabelske vezice.

Kabelske vezice s posebnimi pritrdilnimi elementi so pogosto uporabljene v vozilih in strojih na naslednjih področjih:

  • Avtomobilska industrija
  • Avtobusi in tovornjaki
  • Obrambna industrija
  • Železniški transport
  • Letalstvo in vesoljska industrija
  • Bela tehnika
  • Veleprodaja električnih naprav



Kabelske vezice za okrogle in ovalne

Pogosto so na voljo že pripravljene okrogle in ovalne luknje, ki omogočajo zanesljivo napeljevanje kablov na vnaprej določenih pritrdilnih točkah.

Kabelska vezica in pritrdilni element sta predhodno pritrjena na kabelski snop. Vpenjalno nožico pritrdilnega elementa je zato mogoče zlahka vstaviti v luknjo med zaključno montažo.

Naša paleta rešitev je primerna za luknje skoraj vseh velikosti in panele vseh debelin. Vpenjanje lahko izvedete kar z roko brez posebnih orodij. Vpenjalni element je trdno umeščen, ko uporabnik zasliši in začuti klik.

Tehnologija zaklepanja kabelskih vezic

Kabelske vezice s plastičnim zatičem

Kabelske vezice s plastičnim zatičem
Ta tehnologija se uporablja pri 90% vseh Hellermann Tyton poliestrskih (PA) kabelskih vezic. Da bi omogočili raznolikost uporabe, je na razpolago več različic: sprostljive, za polaganje v vrsto, z odprto glavo. Vse tovrstne kabelske vezive so enodelne, saj je zatič njihov sestavni del, kar jim daje bistveno prednost. Dobro zaklepanje je doseženo z združitvijo zatiča in nazobčanega traku.

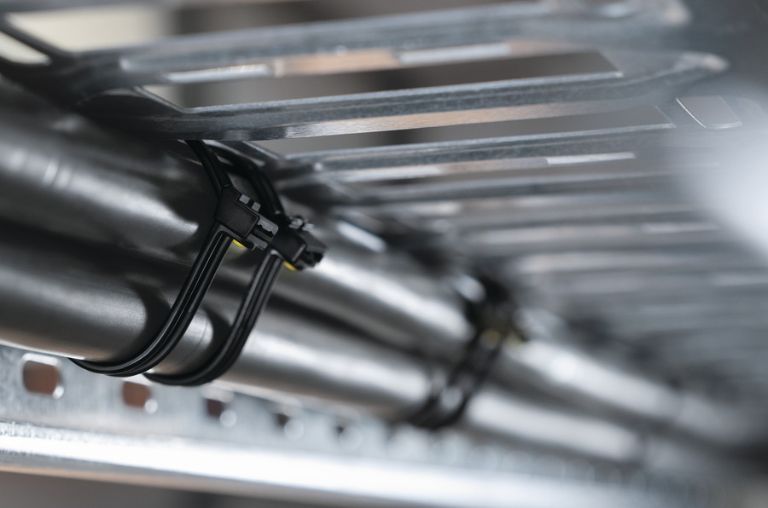

Kabelske vezice KR-serije


Kabelske vezice KR-serije Kabelske vezice KR-serije


Ta kabelska vezica je prepoznavna po svojem gladkem traku in edinstvenem mehanizmu zaklepanja. Kabelske vezice serije KR zaradi svoje prirezane glave zagotavljajo dober oprijem okoli spetega materiala.

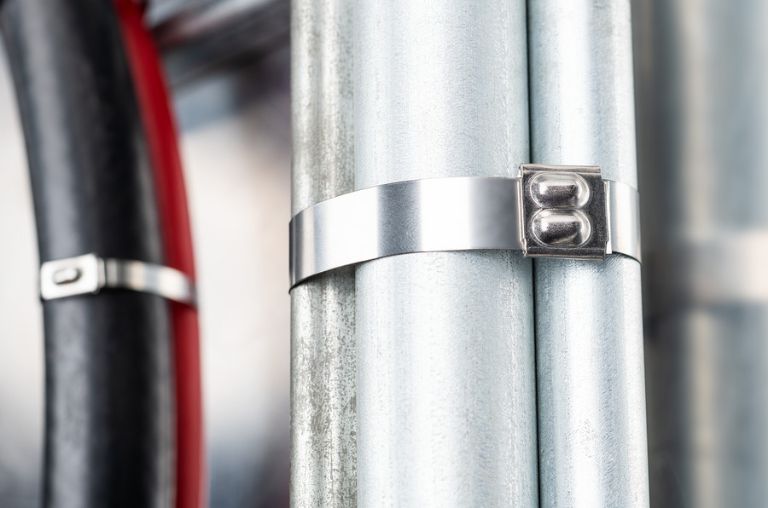

MBT serija kabelskih vezic


MBT serija kabelskih vezic MBT serija kabelskih vezic


MBT kabelskih vezic so narejene iz nerjavečega jekla AISI 304 ali AISI 316, nimajo nazobčanega traku in se jih vstavlja vzporedno skozi glavo in skozi zapiralo z mehanizmon s krogličnim ležajem. Trak vezice je zaklenjen v glavo s pomočjo krogličnega ležaja.



Več informacij o naših kabelskih vezicah in pritrdilnih elementih najdete pod:
kabelske vezice Tehnične informacije.pdf

Določba o minimalni natezni moči kabelskih vezic

Minimalna natezna moč je pomemben kriterij pri izbiri kabelske vezice. Pove nam kakšno obremenitev kabelska vezica prenese. Minimalna natezna moč kabelske vezice je določena v skladu z ameriškimi vojaškimi specifikacijami in standardi. Testni pogoji so natančno določeni z MIL-S-23190E standardi.





  • Pogoji testiranja kabelskih vetic
  • Sestava testnih naprav
  • Namestitev kabelske vezice pri testiranju
  • Hitrost testiranja

Postopek testiranja za določanje minimalne natezne sile vezice

Postopek testiranja za določanje minimalne natezne sile vezice





Kabelska vezica je z ustreznim orodjem pritrjena na poskusni primež


Postopek testiranja za določanje minimalne natezne sile vezice





Primež se odpre z različnimi hitrostmi


Postopek testiranja za določanje minimalne natezne sile vezice







Obremenitev, pod katero se kabelska vezica pretrga, je določena.

Orodje za testiranje - določanje napetosti za kabelske vezice

Orodje za testiranje - določanje napetosti za kabelske vezice

Do sedaj za to področje še niso bile določene splošne metode testiranja. Podjetja v okviru skupine Hellermann Tyton za vzorčenje podatkov delajo z običajno merilno silo v okviru frekvence min. 10.000 Hz, da se določi natezno moč kabelske vezice in zagotovi kakovost orodij za obdelavo kabelskih vezic. Testiranje kabelskih vezic je težje kot se zdi na prvi pogled. Uporaba stadnardnih postopkov testiranja in doslednih testnih pogojev je pri tem zelo pomembna. To pomeni, da je potrebno upoštevati velikost in ne samo prerez kabelskih vezic, ravno tako tudi vsebnost vode v kabelski vezici. Testiranja, ki se poslužuje različnih kabelskih vezic in/ali različnih pogojev, lahko preprosto pripeljejo do različnih vrednosti.

Hitrost rezanja, lega orodja glede na kabelsko vezico, stanje obrabnih delov orodja in položaj kabelske vezice so ključni pri določanju natezne moči. Zato je potrebno izpostaviti, da je vsaka navedena vrednost le okvirna informativna vrednost. Vrednosti ne morejo biti zgolj prenešene v prakso. V naših navodilih za uporabo je za vsako vrsto kabelske vezice navedeno območje. Če morajo biti natezne vrednosti navedene ali ustrezati specifikacijam, priporočamo, da jih prilagodite s pomočjo merjenja moči. Za orientacijo se polovico najmanjše nosilne moči kabelske vezice lahko uporabi kot natezno moč.

Minimalna natezna zmogljivost (mišljeno tudi kot zmogljivost odklepanja) je najmanjša moč, ki jo kabelska vezica prenese preden se pretrga. Ta zmogljivost je določena z uporabo zapete kabelske vezice, zato bi se naj kot vodilo pri določanju pravilne natezne moči uporabljalo naslednjo formulo:

Optimalni pogoji shranjevanje kabelskuh vezic iz poliamida (PA)

Približno 90% HellermannTyton kabelskih vezic in pritrditev je narejenih iz termoplastičnega sintetičnega materiala poliamid 66.



Poliamid 66 ima mnoge lastnosti, ki so za HellermannTyton kabelske vezice in pritrditve zelo ugodne:

  • Visoka zmogljivost, togost in trdnost
  • Visoka stabilnost oblike, celo pri učinkih toplote
  • Visoka odpornost proti drgnjenju



S široko izbiro poliamidov in dodathov, uporabljenih za optimalno prilagajanje lastnosti kabelske vezice in pritrdilnih elementov, se zadosti ustreznim zahtevam.



Izjemno odporne kabelske vezice / pritrdilni elementi so lahko izdelani iz visoko kakovostnega poliamida 66. Ta sintetičen material se večinoma predeluje s pomočjo brizganja, lahko pa tudi z iztiskanjem.

Poliamid je zelo higroskopičen material. To pomeni, da material kabelske vezice absorbira in izloča vlago. Za optimalno rokovanje s kabelskimi vezicami je pomembno, da je material v stanju ravnovesja vsebnosti vode - približno 2.5%.

Pakiranje, ki ga uporablja Hellermanna Tyton, zagotavlja konstantno vsebnost vode v materialu kabelske vezice.

Zato je pomembno shranjevanje izdelkov v prvotni embalaži, saj se s tem ohrani kakovost kabelskih vezic.

Optimalni pogoji shranjevanje kabelskuh vezic iz poliamida (PA)

Kabelske vezice vedno shranjujte v zaprtih plastičnih vrečkah iz polietilena! Po odprtju kabelske vezice čim porej uporabite!


Optimalni pogoji shranjevanje kabelskuh vezic iz poliamida (PA)

Kabelskih vezic ne izpostavljajte
neposredni sončni svetlobi! Ne shranjujte kabelskih vezic na soncu; npr. na okenski polici!

Optimalni pogoji shranjevanje kabelskuh vezic iz poliamida (PA)

Kabelske vezice shranjujte izven neposrednega vpliva toplote! Izogibajte se stiku z vročino: npr. odlaganju na radiator!

Optimalni pogoji shranjevanje kabelskuh vezic iz poliamida (PA)

Tdealni pogoji za shranjevanje kabelskih vezic bazirajo na centralnoevropskih klimatskih pogojih:
