Ohišja za vgradne stropne luči SpotClip - edinstvena in inovativna paleta proizvodov za varno in enostavno inštalacijo vgradnih stropnih luči

Ohišja za vgradne stropne luči SpotClip – nova prilegajoča energijsko varčna rešitev za varno nameščanje vgradnih stropnih luči

Naša ekipa razvijalcev proizvodov pri HellermannTyton se je hitro odzvala na najnovejše izzive na področju vgradnih stropnih lučiin nudi najboljše rešitve za stanovanjske in industrijske zgradbe.

Pregled izdelkov

Oglejte si ta video za prikaz, kako ohišje SpotClip zmanjša zastajanje toplote med vgradnim svetilom in izolacijskim materialom in tako podaljša življenjsko dobo svetila:

Inštalacija vgradnih stropnih luči na spuščenih stropovih v stanovanjskih ali industrijskih zgradbah velikokrat predstavlja problem pri kompatibilnosti med stropno izolacijo in potrebo po kroženju zraka za vgradno stropno lučjo (nevarnost pregretja in požara).

Za zagotovitev popolne izolacije zgradb in energijske varčnosti je priporočljivo, da se v izolacijskem materialu ne vrezuje lukenj.
Vgradno stropno luč je potrebno zavarovati s sistemom, ki dvigne izolacijski material in ustvari prostor okoli luči, da prepreči pregretje.

Inženirji podjetja HellermannTyton so razvili zaščitni sistem v obliki pokrovov za ohišja za vgradne stropne luči SpotClip. Lahko se uporabljajo za trdne ali napihnjene izolacijske materiale, odvisno od SpotClip. Na voljo so proizvodi za majhne in velike vgradne stropne luči.

Ohišja za vgradne stropne luči za stanovanjske zgradbe Ohišja za vgradne stropne luči za stanovanjske zgradbe

SpotClip-I, SpotClip-II, SpotClip-III in SpotClip-Box so oblikovani za uporabo v stanovanjskih zgradbah. Ta novi in inovativni izbor ohišij za vgradne stropne luči omogoča nameščanje vgradnih stropnih luči na vse vrste spuščenih stropov in zagotavlja potrebno varno razdaljo med lučjo in izolativnim materialom. Tveganje zaradi požara in pregretja je minimalno. Poleg tega SpotClip rešitev povečuje življenjsko dobo svetila.

Ohišja za vgradne stropne luči za gospodarske zgradbe Ohišja za vgradne stropne luči za gospodarske zgradbe

SpotClip-Kit in SpotClip-Plate so oblikovani za uporabo v gospodarskih zgradbah. Ta nova in inovativna paleta ohišij za vgradne stropne luči omogoča nameščanje vgradnih stropnih luči na vse vrste spuščenih stropov in zagotavlja potrebno varno razdaljo med lučjo in izolativnim materialom.
SpotClip-Plate preprečuje škodo in razpoke na stropnih ploščah, ki nastanejo zaradi teže težkih luči."



Ohišja za vgradne stropne luči za stanovanjske zgradbe


Ohišja za vgradne stropne luči SpotClip omogočajo nameščanje halogenskih in LED luči na spuščene strope. Ta inovativna paleta proizvodov nudi izredne varnostne in inštalacijske lastnosti in je uporabna tako za stropni opaž kot za mavčne plošče.



Ohišja za vgradne stropne luči SpotClip zagotavljajo varno razdaljo med vgradno stropno lučjo, folijo odporno proti vlagi in izolacijskim materialom ter ostajajo neupognjena tudi ob visokih temperaturah. Preprečujejo škodo na izolacijskem materialu, ki jo povzroča pregrevanje, in zmanjšujejo tveganje zaradi požara in pregretja na minimalno. Poleg tega SpotClip rešitev povečuje življenjsko dobo svetila.

SpotClip se brez težav namesti med ali po gradnji in omogoča hitro menjavo žarnic.



Dodatne špice na koncu spodnjega dela preprečujejo, da bi se SpotClip obračal. Inteligentna usmeritev kablov z očesci na zgornji strani proizvoda drži kabel na mestu.



Vsa ohišja za vgradne stropne luči SpotClip so prestala odpornost proti žareči žici (GWT) 960 °C in so preverjena skladno z  EN 60598-1, EN 60598-2-2, in NF C 15100.



Prosimo, izberite primerno ohišje za vgradne stropne luči glede na vrsto izolacijskega materiala in velikosti vgradne stropne luči.


Ohišja za vgradne stropne luči za stanovanjske zgradbe Ohišja za vgradne stropne luči za stanovanjske zgradbe

Ohišja za vgradne stropne luči SpotClip-I

Ohišja za vgradne stropne luči SpotClip-I

SpotClip-I za standardne hiše in zvit izolacijski material

• Maks. višina vgradne stropne luči 70 mm

• Primerno za pritrditev v odprtino s premerom 62-90 mm

• Material odporen na plamen skladno z UL94-V0 - poliamid 6.6, ojačana steklena vlakna (PA66GF15%)

Ohišja za vgradne stropne luči SpotClip-II

Ohišja za vgradne stropne luči SpotClip-II

• Za standardne hiše in napihnjen izolacijski material

SpotClip-II se uporablja za žarnice do višine 95 mm

• Primerno za pritrditev v odprtino s premerom 62-90 mm

• Material odporen na plamen skladno z UL94-V0 - poliamid 6.6, ojačana steklena vlakna (PA66GF15%)

Ohišja za vgradne stropne luči SpotClip-III

Ohišja za vgradne stropne luči SpotClip-III

SpotClip-III je namenjen dopustni uporabi zunanje napajalne enote. Če je vgradna stropna luč brez zunanjega napajanja, se lahko vreže dodatna ravna nožica in se ročno odstrani. Ravna nožica pomaga pri preprečevanju stika med izolacijo in zunanjo napajalno enoto vgradne stropne luči.

Ohišja za vgradne stropne luči SpotClip-III

SpotClip-III ustreza vsem standardnim uporabam s trdnim izolacijskim materialom. Ob dostavi je ploščata s fleksibilnimi nožicami, ki se lahko v nekaj sekundah zaskočijo. Višina ohišja za vgradno stropno luč je odvisna od premera pritrditvene odprtine.
SpotClip-III je primeren za luči s premerom 62-120 mm in maksimalno višino 115 mm.
Material je odporen na plamen skladno z UL94-V2.

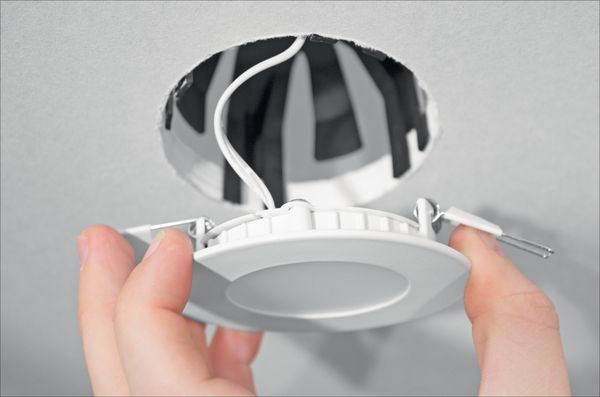

Ohišje za vgradne stropne luči SpotClip-IV-Slim

SpotClip-IV-Slim

Ohišje SpotClip-IV-Slim je specifično zasnovano za zaščito še posebej ploskih vgrajenih stropnih svetil LED.

Ohišje za sodobna vgrajena stropna LED-svetila je mogoče preprosto namestiti in omogoča nezapleteno vzdrževanje. Ohišje SpotClip-IV-Slim preprečuje pregrevanje svetila in tako podaljša njegovo življenjsko dobo.

Za namestitev potrebuje zgolj pičlih 43 mm prostora v višino, zato je ohišje SpotClip-IV-Slim kot nalašč za namestitev ploskih LED-svetil in za spuščene strope, kjer je malo prostora.

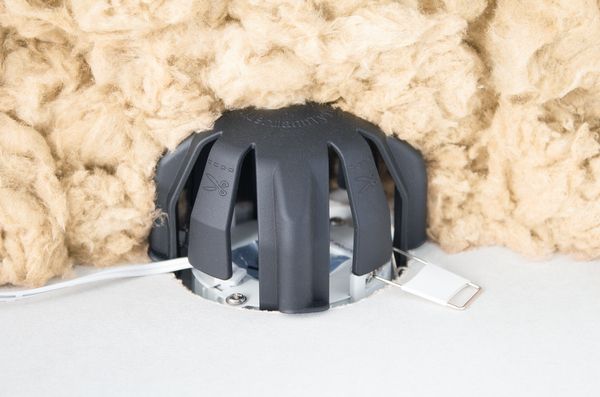

Štirje dodatni nastavljivi jezički preprečujejo stik med razsutim izolacijskim materialom in svetilom, zato se ohišje izvrstno obnese pri razsutem in vpihanem izolacijskem materialu.

SpotClip-IV-Slim

Več prednosti:

  • Snemljivi jezički omogočajo namestitev napajalnega vezja oz. olajšajo polaganje kablov
  • Montaža je mogoča tako med gradnjo kot po njej
  • Preizkušeno po EN 60598-1, EN 60598-2-2 in NF C 15100
  • Primerno za majhne stropne odprtine s premerom 73 mm do 83 mm

Ohišja za vgradne stropne luči SpotClip-Box


Ohišja za vgradne stropne luči SpotClip-Box Ohišja za vgradne stropne luči SpotClip-Box


SpotClip-Box je oblikovan posebej za pasivne hiše. Izolacijski material je stalen in zagotavlja neokrnjenost izolacije v pasivnih hišah.
SpotClip-Box je primeren za LED luči in kompaktne fluorescentne luči s premerom do 75 mm in maksimalno višino 130 mm. Na voljo je kot kompleten pribor, vključno s HelaCon Lux konektorji in vsemi deli potrebnimi za namestitev.
Material je odporen na plamen skladno z UL94-V2 in stabilen pri vročini (PA66HS).

Ohišja za vgradne stropne luči za gospodarske zgradbe


Ohišja za vgradne stropne luči za gospodarske zgradbe so bila oblikovana za vgradne stropne luči večjih dimenzij.



SpotClip-Kit in SpotClip-Plate so oblikovani za uporabo v gospodarskih zgradbah. Ta nova in inovativna paleta ohišij za vgradne stropne luči omogoča nameščanje vgradnih stropnih luči na vse vrste spuščenih stropov in zagotavlja potrebno varno razdaljo med lučjo in izolativnim materialom. SpotClip-Plate preprečuje škodo in razpoke na stropnih ploščah, ki nastanejo zaradi teže težkih luči.




Ohišja za vgradne stropne luči za gospodarske zgradbe Ohišja za vgradne stropne luči za gospodarske zgradbe

Ohišja za vgradne stropne luči SpotClip-Kit

Ohišja za vgradne stropne luči SpotClip-Kit

SpotClip-Kit je oblikovan za primarno rabo v industrijskih in poslovnih zgradbah za vgradne stropne luči večjih dimenzij. Pribor vsebuje tri nožice in namestitveno ploščo. Nožice so na voljo v dveh različnih dolžinah (150 mm in 240 mm). SpotClip-Kit ima šest položajev nameščanja, med katerimi lahko izbirate na namestitveni plošči, kar omogoča uporabo z vgradnimi stropnimi lučmi različnih dimenzij.


SpotClip-Kit 150 je primeren za luči s premerom 100-270 mm in maksimalno višino 140 mm. SpotClip-Kit 240 je primeren za luči s premerom 170-310 mm in maksimalno višino 230 mm. SpotClip-Kit se lahko kombinira s SpotClip-Plate.


Ohišja za vgradne stropne luči SpotClip-Kit Ohišja za vgradne stropne luči SpotClip-Kit

Ohišja za vgradne stropne luči SpotClip-Plate

Ohišja za vgradne stropne luči SpotClip-Plate

SpotClip-Plate še posebej omogoča inštalacijo na visečih stropovih, da se izognete škodi in razpokam v stropnih ploščah, ki jih povzroči teža težkih vgradnih stropnih luči. Mere proizvoda, ki so 592 mm x 592 mm, pomenijo, da se popolnoma prilega standardnim stropom širine 600 mm. Zarezano oblikovanje omogoča inštalacije najbolj pogosto uporabljenih vgradnih stropnih luči s premerom od 75 mm do 314 mm.

Preverite, če velikost vašega stropa sovpada z dolžino strani, ki je 600 mm. To se razlikuje med proizvajalci in državami in variira med 600 mm in 625 mm.


SpotClip-Plate se lahko uporablja za zagotavljanje varne razdalje med vgradno stropno lučjo in izolacijskim materialom. Nudimo tri različne rešitve za preprečitev škode na izolacijskem materialu, ki lahko nastane zaradi pregretja žarnic.
1. Za želeno razdaljo namestite obe plošči eno na drugo in med njima uporabite SpotClip-Tubes
2. Uporabite SpotClip-Caps in SpotClip-Tubes za želeno razdaljo med ploščo in izolacijskim materialom
3. Za hitro rešitev združite proizvoda SpotClip-Kit in SpotClip-Plate


Ohišja za vgradne stropne luči SpotClip-Plate Ohišja za vgradne stropne luči SpotClip-Plate

Električna inštalacija

SpotClip-I


SpotClip-I SpotClip-I


    1. Za inštalacijo SpotClip v luknjo stisnite namestitvene nožice
    2. Namestite SpotClip na želeno mesto.
    3. Potisnite špice v mavčno ploščo, da preprečite obračanje.
    4. Sedaj lahko vgradno stropno luč varno inštalirate.

SpotClip-II


SpotClip-II SpotClip-II


  1. Place SpotClip in the desired position.
  2. Push the spikes into the plasterboard to prevent shifting.
  3. The downlight can now be safely and securely installed.

SpotClip-III


SpotClip-III SpotClip-III


  1. Vstavite namestitveno podporo skozi pritrdilno odprtino.
  2. Potisnite špice v mavčno ploščo za večjo stabilnost SpotClip-III.
  3. Inštalirajte vgradno stropno luč.
  4. Priključite napajalno enoto in pritrdite kabel v držalo za kabel.

SpotClip-Box


SpotClip-Box SpotClip-Box


  1. Namestite spodnjo ploščo nad izvrtano luknjo za pritrditev in inštalirajte ohišje vgradne stropne luči.
  2. Povežite napajanje do vtičnice za luč s HelaCon Lux konektorji, ki so vključeni, in jo zaklenite z bajonetno spojko.
  3. Povežite žarnico z vtičnico in zaklenite v pravi položaj.
  4. Sedaj lahko uporabite izolacijski material.

SpotClip-Kit


SpotClip-Kit SpotClip-Kit


  1. Stisnite nožice in vstavite SpotClip-Kit skozi luknjo za pritrditev.
  2. Potisnite špice v mavčno ploščo za pričvrstitev nožic.
  3. Inštalirajte vgradno stropno luč skladno z navodili proizvajalca.
  4. Povežite vgradno stropno luč z napajanjem in pritrdite kabel v očesce.

SpotClip-Plate


SpotClip-Plate SpotClip-Plate


  1. Namestite SpotClip-Plate na pravo mesto.
  2. Izrežite luknjo v ploščo na stropu.
  3. Skozi izrezano luknjo vstavite vgradno stropno luč.
  4. Namestite vgradno stropno luč.

Pogosta vprašanja o ohišju za vgradnjo stropnih luči SpotClip

Kako preprečim pregrevanje podometnega svetila v izoliranih stropih?

Oglejte si, zakaj je ohišje SpotClip-III varen in preprost način za ločevanje izolacije od vgradnega svetila in zunanje napajalne enote.

Kako preprečim, da bi težka vgradna svetila ukrivila montažne plošče v spuščenem stropu?

Oglejte si, kako preprosto je enakomerno razporediti težo vgradnega svetila s ploščo SpotClip-Plate.

Kako varno namestim večja vgradna svetila v izoliran spuščen strop?

Video vam bo pokazal, kako vam komplet za ohišje vgradnih svetil SpotClip-Kit z možnostjo več nastavitev pomaga zagotoviti varen razmik med večjimi vgradnimi svetili, parno zaporo in izolacijskim slojem.

Se lahko ohišje SpotClip vname in zagori zaradi pregrevanja?

Ne. Izdelki SpotClip so izdelani iz poliamida 6,6, ki je odporen na ogenj in temperaturno stabiliziran skladno z EN 60598-1, EN 60598-2-2, NF C 15100 in UL94 V.

UL94 opredeljuje preskuse za določanje varnostnih standardov glede gorljivosti plastičnih materialov v električnih napravah.

S testi se ugotovi, ali material ugasne ali prispeva k razvoju požara, ko se vname. V-0 (SpotClip I in II) označuje čas gorenja 10 sekund; V2 (SpotClip III, Kit, Plate in Box) čas gorenja 30 sekund – oboje ob debelini 1,5 mm, preskus z žarilno žico 960 °C.
