Orodja za kabelske vezice za optimalno zategovanje in gladko rezanje trakov vezic

Orodja za kabelske vezice - zanesljiva, priročna, za dolgotrajno uporabo

Izkusite prednosti HellermannTyton orodij za kabelske vezice

Vsa orodja za kabelske vezice niso enaka - in to z dobrim razlogom. Medtem ko so nekatera orodja primerna za delo na območjih, ki so težko dostopna, morajo druga orodja pri mobilnih aplikacijah delovati brez elektrike. Upoštevati je treba tudi zahteve glede trajnosti in učinkovitosti sodobne serijske proizvodnje: orodja za kabelske vezice morajo biti vedno zanesljiva in priročna, tudi med dolgotrajno uporabo.

Zato HellermannTyton ponuja celovito paleto orodij za kabelske vezice, tako ročnih in pnevmatskih kot tudi edinstvenih avtomatskih orodji za povezovanje kablov.

Orodja za kabelske vezice so rešitev za optimalno zategovanje in rezanje ostankov vezic, ki se prilegajo glavi kablov. Odpravljajo ostre robove, ki jih puščajo običajni rezalniki. Orodja za kabelske vezice prav tako pomagajo pospešiti procese povezovanja in profesionalizirajo zategovanje kabelskih vezic različnih materialov in velikosti.

V tem videoposnetku si oglejte, kako varno in brez ostrih robov je rezanje kabelske vezi s profesionalnim orodjem. Priložena pištola EVO7 je ena najlažjih in hkrati robustnih orodij za kabelske vezice, ki je primerna za industrijsko obdelavo kabelskih vezic:





Avtomatska orodja za kabelske vezice

Autotool 2000 CPK: popolnoma avtomatski, hiter in procesno zanesljiv sistem za zategovanje kabelskih vezic.

Električno orodje za povezovanje Autotool 2000 CPK  je vodilno po zanesljivosti in avtomatizaciji procesov. Deluje popolnoma samodejno in znatno pospeši procese vezave. Povezovanje, navijanje, napenjanje in rezanje se izvede s pritiskom gumba - s stalno kakovostjo. To avtomatsko orodje za povezovanje omogoča hitrejšo in učinkovitejšo obdelavo.



Popolnoma avtomatski, hiter in procesno zanesljiv sistem za zategovanje kabelskih vezic: Autotool 2000 CPK

Vaše prednosti:

  • Čas cikla: 0,8-1,2 sekunde na nastavitev, odvisno od kakovosti in sile
  • Premer svežnja do 20 mm
  • Vključuje programsko opremo "HT Data Management" za popolno dokumentiranje vsakega ponavljajočega procesa povezovanja
  • Posebne funkcije programske opreme, npr. določitev premera vezanja neodvisno od velikosti kabelskega snopa
  • Nastavitve programske opreme, ki jih je mogoče nadzorovati prek zaslona ali računalnika
  • Možna uporaba vezic v šaržerju po 50 kosov ali v kolutov po 3.500 kosov ties
  • Idealno za aplikacije z visokimi kakovostnimi zahtevami, npr. proizvodnja velike serije
  • Napajalna enota CPK - vhod: 100-240 V AC, 50/60 Hz; izhod: 25,2 V DC max. 150 W
  • Opcijsko: napajanje preko napajalne enote CPK s krmilno enoto za vključitev v avtomatske proizvodne sisteme



Primerna dodatna oprema:



Autotool System 3080: popolnoma avtomatsko orodje za neprekinjeno povezovanje brez odpadkov

Električno orodje Autotool System 3080 omogoča povezovanje snopov različnih premerov brez odpadkov. Orodje lahko uporabljamo tako stacionarno kot prožno. Autotool System 3080 je možno popolnoma integrirati v  avtomatske proizvodne procese.

Nameščanje fiksirnih elementov je z uporabo orodja za kabelske vezice lahko popolnoma avtomatizirano.



Popolnoma avtomatsko orodje za neprekinjeno vezanje brez odpadkov: Autotool System 3080

Vaše prednosti:

  • Čas cikla: 1,1-2,4 sekunde, odvisno od premera svežnja
  • Premer svežnja do 80 mm
  • Neprekinjeno, kakovostno povezovanje
  • Zunaj nazobčani trak ščiti sveženj pred poškodbami
  • Ločena trak in zapiralne glave
  • Vključuje tri hitro zamenljive velikosti čeljusti s premerom 30 mm, 50 mm in 80 mm
  • Dvodelni potrošni material omogoča industrijsko kompatibilnost in učinkovitost oskrbe
  • Potrošni material je na voljo na kolutih s 500 m traku in v nizih s 5000 glavami
  • Idealno za proizvodnjo velikih serij



Pripomočki:

ATS3080 avtomatska pištola za kabelske vezice

Od priročne viseče naprave do avtomatske robotske proizvodnje: Z uporabo našega sistema Autotool 3080 lahko prihranite veliko časa. Odkrijte različne možnosti uporabe: tukaj v tem videoposnetku.

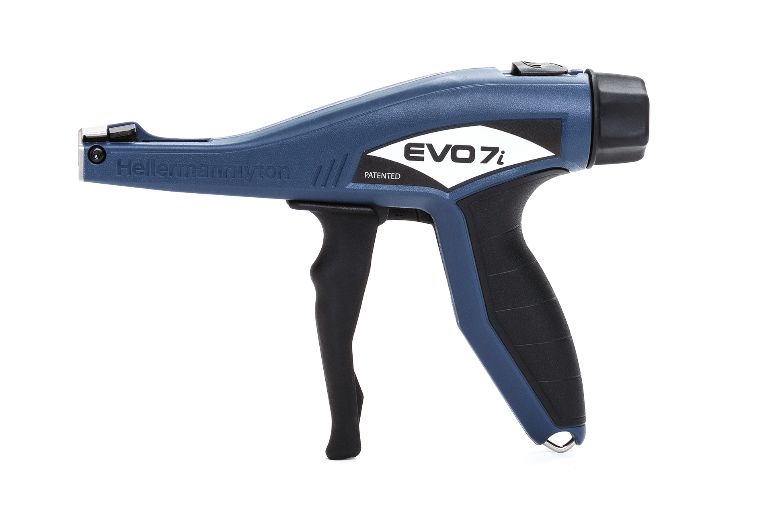

Ročno orodje za kabelske vezice

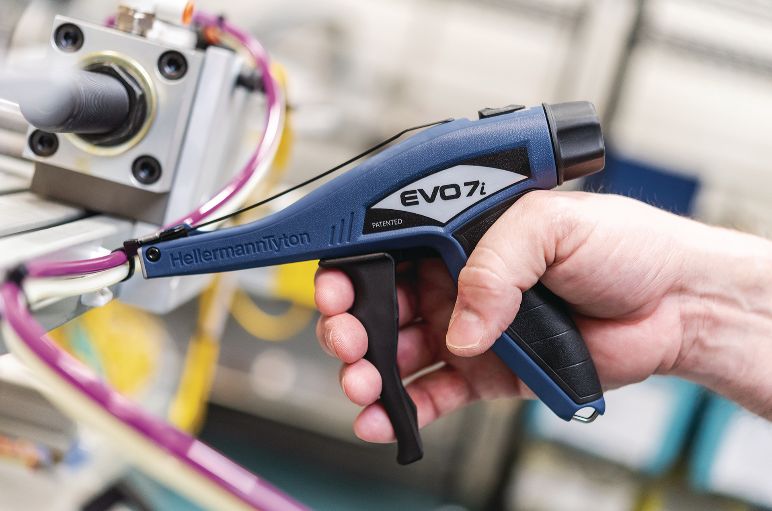

Za plastične kabelske vezice: EVO7 in EVO9 – natančno, zanesljivo zategovanje in rezanje.

Z EVO družino orodij vam HellermannTyton ponuja najbolj ergonomska in trpežna ročna orodja za kabelske vezice na trgu. Udobje in uporabnost sta združeni, da zagotoviljata visoko kakovostno ponavljajoče zategovanje vezic pri najrazličnejših napetostnih nastavitvah.

Tehnologija orodij za kabelske vezice EVO7 in EVO9 znatno zmanjša količino sile, potrebne za napenjanje in rezanje kabelskih vezi. Orodja družine EVO odlikuje hitro prilagajanje in spreminjanje območji nastavitve napetosti.



Za plastične kabelske vezice: EVO7 in EVO9 - natančno, zanesljivo napenjanje in rezanje.

Vaše prednosti:

  • Ergonomski, nedrseč ročaj za udoben, varen oprijem
  • Različne širine oprijema ročaja za optimalno udobje: EVO7 in EVO9 (90 mm), EVO7SP in EVO9SP (80 mm)
  • TLC (zategovanje / zaklepanje / rezanje) tehnologija za hitro, natančno vezanje in rezanje
  • z minimalnim naporom
  • Zelo malo vzdrževanja zahvaljujoč izjemni vzdržljivosti
  • Enostavna nastavitev zatezne sile z vrtljivim gumbom
  • Zanesljivo, varno rezanje kabelske vrvice neposredno ob glavi
  • Praktično brez povratnega udara
  • Širine kabelskuh vezic: EVO7 do 4,8 mm; EVO9 do 13,5 mm
  • Ozka konica za lažje nameščanje na tesnih, slabo dostopnih mestih
  • Individualno nastavljive in umerjene nastavitve zatezanja



Za kovinske kabelske vezice: MK9SST, do 13 mm širine vezic

Za kovinske kabelske vezice: MK9SST, do širine traku 16 mm.

S svojo lahko in ergonomsko zasnovo je MK9SST orodje idealno za nanašanje kabelskih vezi iz nerjavečega jekla serije MBT. Čeprav se uporablja za nanašanje kabelskih vezic iz nerjavečega jekla, MK9SST orodje omogoča enostavno delo brez utrujanja upravljavca.

Za lažjo uporabo je zategovanje popolnoma nastavljivo s pomočjo hitre dvostopenjske nastavitve z dodatno natančno nastavitvijo. Ta funkcija pomeni, da se izognemo poškodbam na materialih. Ko je dosežena vnaprej nastavljena zatezna sila, se kabelske vezice samodejno prerežejo ob glavi.


Pnevmatsko orodje za plastične kabelske vezice

MK3PNSP2: hitro, zanesljivo orodje z malo vzdrževanja

Orodje za kabelske vezice MK3PNSP2 je pnevmatsko vodeno. Odlikuje ga visoka hitrost povezovanja in se pogosto uporablja v obsežni serijski proizvodnji, na montažnih proizvodnih linijah in pri montaži kablov.
Delo s tem orodjem za kabelske vezice je zelo enostavna: pritisk na gumb in kabelska vezica je zategnjena in preostanek traku samodejno odrezan neposredno na glavi vezice. Gladki rezalni rob preprečuje poškodbe.
Prerez traku se izvede samodejno in tako prepreči prekinitev procesa.


Hitro in zanesljivo orodje za obdelavo ter enostavno za vzdrževanje: MK3PNSP2

Vaše prednosti:

  • Robustno kovinsko ohišje
  • Za uporabo kabelskih vezic do širine 4,8 mm
  • Natančno nastavljanje zatezne sile
  • Velika hitrost povezovanja
  • Čisti rezi

Rezalnik za kabelske vezice: varno odstranjevanje kabelskih vezic z orodjem EVO cut



Rezalnik kabelskih vezic EVO cut se uporablja za varno odstranjevanje plastičnih kabelskih vezic. Do sedaj se je pri odstranjevanju kabelskih vezic uporabljalo običajne bočne ščipalne klešče, pri katerih tvegamo, da kabel poškodujemo; ob uporabi novega orodja za odstranjevanje kabelskih vezic EVO cut bo izolacija vodnikov ostala nedotaknjena.

EVO cut: orodje za odstranjevanje kabelskih vezic

Rezalnik za kabelske vezice EVO je idealen za industrijsko uporabo v velikem obsegu na področju montaže kablov.

Sestavlja ga lahko in ergonomsko oblikovano plastično ohišje iz poliamida, ojačanega s steklenimi vlakni. Tako ga zlahka uporabljate z eno roko.

En od razlogov, zakaj snopi ostanejo nepoškodovani, so natančno postavljena rezila. Da pa se pri rezanju kabelskih vezic zagotovi, da ostanejo kabelski snopi nepoškodovani, mora nosni nastavek orodja ustrezati širini in debelini kabelskih vezic.


EVO cut: rezalnik kabelskih vezic EVO cut: rezalnik kabelskih vezic


Naš rezalnik za kabelske vezice je zato na voljo s tremi različnimi nosnimi nastavki:

  • majhen
  • srednji
  • velik



Spodaj je preglednica velikosti nosnih nastavkov za varno rezanje kabelskih vezic HellermannTyton:

Nosni nastavek

Največja širina kabelske vezice

Največja debelina kabelske vezice T-serija OS-serija X-serija Q-serija CTT-serija PEEK
 MAJHEN 3,6 mm 1,2 mm T18 T30 T18ROS T30ROS X20 Q18 Q30 CTT20 PT2A
 SREDNJI 4,8 mm 1,3 mm T40 T50 T80 T50ROS X80 Q50 CTT60 PT3B PT220
 VELIK 7,8 mm 1,8 mm T120 T150 T120ROS X120 Q120











Rezalnik za kabelske vezice: EVO cut

Vse tri nosne nastavke je mogoče čvrsto pritrditi na orodje EVO cut, njihova zamenjava pa je s pomočjo enostavnega sistema na potisk enostavna.

Z rahlim pritiskom na jeziček, označen s »Push«, se vpenjalni mehanizem sprosti; nosni nastavek lahko zdaj snamete. Vpenjanje nosnega nastavka je enako enostavno.



Predstavitev EVO cut

EVO cut e- učenje

Bi želeli še bolje spoznati EVO cut? Potem si sedaj lahko ogledate naše e-učenje. Tu boste na interaktiven in slikovit način izvedeli več o orodju in njegovih prednostih. Prepričajte se sami, popolnoma brezplačno in z enim samim klikom.

HellermannTyton podpora

Autotool 2000 CPK

Naša lastna ekipa razvijalcev lahko za vas izvede tudi individualne spremembe na orodju za kabelske vezice - od najmanjših orodij do avtomatskih sistemov za povezovanje.

V sodelovanju z vami lahko izvedemo posebne prilagoditve ali razvijemo povsem nova orodja za kabelske vezice. V naši proizvodnji v Torneschu v Nemčiji tehniki HellermannTyton orodje ročno sestavijo iz približno 500 delov.

Monterji in vsi uporabniki se lahko zanesejo, da so HellermannTyton orodja za kabelske vezice najvišje kakovosti in učinkovitosti.



Ponudba orodij za kabelske vezice je večja, kot si verjetno predstavljate: naš portfelj vključuje orodja za vsako potrebo

Avtomatska orodja za plastične kabelske vezice:

Pnevmatska orodja za plastične kabelske vezice:

Pnevmatska orodja za vezice iz nerjavečega jekla:

Ročna orodja za plastične kabelska vezice:

Ročna orodja za vezice iz nerjavečega jekla:

FAQ – pogosta vprašanja

Kaj pomeni TLC?

TLC logotio

TLC tehnologija pomeni: zategovanje/zaklepanje/rezanje (Tension/Lock/Cut). Ta tehnologija je zelo pomembna pri orodjih za kabelske vezice EVO7 in EVO9.

TLC zategovanje

1. Zategovanje
Kabelska vezica se zategne na prednastavljeno zatezno silo.

TLC zaklepanje

2. Zaklepanje
Ko je dosežena izbrana zatezna sila, orodje samodejno zaklene trak vezice. Ročna sila, ki je običajno potrebna za zategovanje kabelskih vezic, ni več potrebna.

TLC rezanje

3. Rez
Vse, kar mora uporabnik narediti, je, da nežno potegne ročico orodja. Za gladek rez je potrebno zelo malo sile.

Prednost TLC tehnologije v EVO orodjih za kabelske vezice je takoj očitna vsem, ki so vajeni običajnih orodij za vezice. Zaklepanje napetega traku vezice pred rezom zmanjša mehansko obremenitev traku, rezila in mišic operaterja. Izostanek povratnega udara pomaga minimizirati ponavljajoče se poškodbe, ko upravljavci ročno zategujejo na tisoče kabelskih vezic v izmeni.

Kje potrebujete sisteme za samodejno povezovanje?

Avtomatska orodja za kabelske vezice, kot je Autotool 2000 CPK in Autotool System 3080, so primerna, kadar je potrebno obdelati velike količine vezic in zagotoviti stalno kakovost - npr. pri sestavljanju kabelskih snopov, v avtomobilski industriji, industrijskih obratih ali sektorju embalaže.

Zakaj obstajajo orodja za kabelske vezice z različnimi ročaji?

Cilj razvojne ekipe HellermannTyton je narediti naša orodja za kabelske vezice čim bolj uporabnikom prijazna. Dobavljamo tudi ročna orodja za kabelske vezice družine EVO z zmanjšano širino oprijema za manjše razpone rok: EVO7SP in EVO9SP.

Kako deluje orodje za kabelske vezice?

Orodja za kabelske vezice se pogosto uporabljajo pri večjih serijah. Cilj je poenostaviti nameščanje velike količine kabelskih vezic in zagotoviti gladek rob odrezanega traku vezice ob glavi. Orodja prav tako omogočajo zatezanje in rezanje kabelskih vezic z eno roko v težko dostopnih prostorih ali pod nerodnimi koti.
