Inovativne povezovalne objemke z gelom za zanesljivo spajanje kablov

Povezovalne objemke z gelom RELICON za preprosto montažo in prihranek na času

Povezovalne objemke z gelom

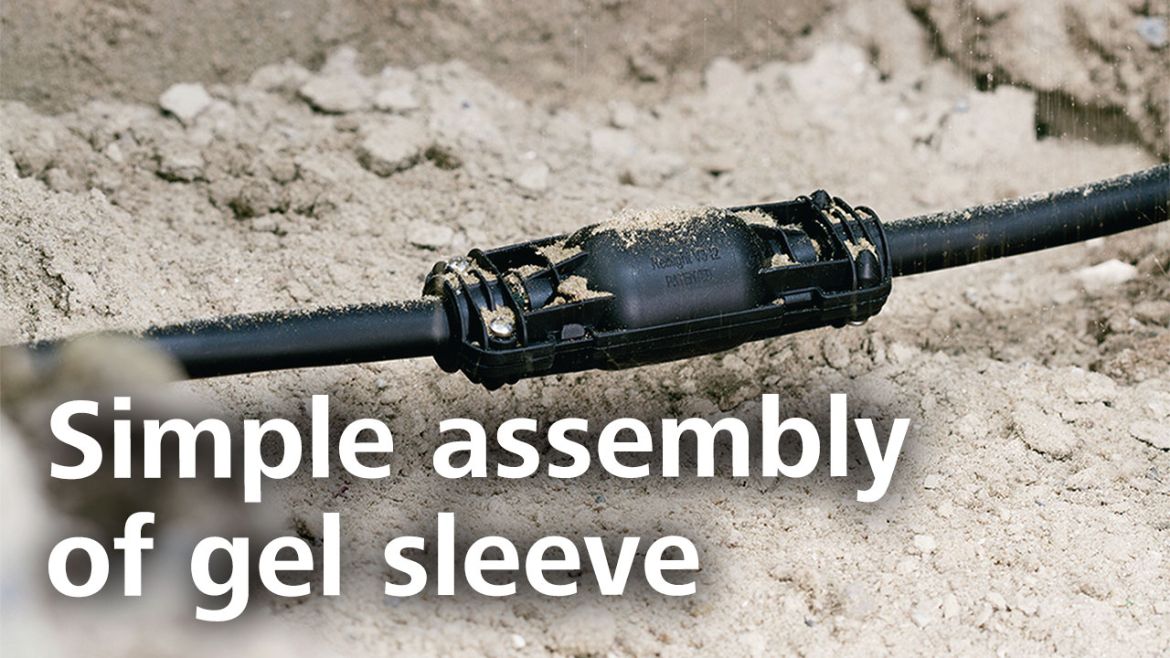

Povezovalne objemke z gelom RELICON so namenjene spajanju kablov v notranjosti, na prostem in pod zemljo; sestavlja jih robustno ohišje in poseben fleksibilen gel RELICON.

Spoji s povezovalnimi objemkami z gelom dosegajo najvišje elektroinženirske standarde; z njihovo uporabo v enem samem koraku poskrbimo tako za zaščito kot za izolacijo, kar pomeni prihranek časa za monterje, obenem pa za montažo niso potrebna nobena posebna orodja ali pribor.

Hiter pregled prednosti gel-spojev RELICON:

  • na uporabo so pripravljeni takoj, ko jih vzamete iz škatle
  • robustno ohišje iz polipropilen.



Povezovalne objemke z gelom RELICON so na voljo v izvedbi za temperature do 90 °C ter v neoznačenih izvedbah; čas skladiščenja je neomejen. HellermannTyton ponuja povezovalne objemke z gelom v najrazličnejših velikostih, ki pokrivajo celoten spekter kabelskih premerov.

Optimalna tehnologija gela za vaše področje uporabe

Družina izdelkov Reliseal

Ravne povezovalne objemke z gelom RELICON Reliseal: za spajanje kablov v skrajnih razmerah.

Povezovalne objemke z gelom RELICON Reliseal so zasnovane za kar največjo zanesljivost in robustnost tudi v najtežjih razmerah. Preizkušeni so po EN 60529:1991 in dosegajo razred zaščite IP68 (vodotesnost do 10 metrov globine). Na uporabo so pripravljeni, čim jih vzamete iz škatle, montaža pa je hitra in preprosta.

ravni spoj in razcep z gelom relilight

Ravni spoji in kabelski razcepi RELICON Relilight: posebej zasnovani za potrebe monterjev osvetljave za spajanje in razcepljanje vodnikov majhnega premera.

Povezovalne objemke z gelom RELICON Relilight; zaradi kompaktnih mer, vgrajenega razbremenitvenega dulca in zaščitnega razreda IP68 so idealen izdelek za zanesljivo spajanje in izolacijo kablov v tesnih prostorih ter v mokrih ali prašnih razmerah. Spoji RELICON Relilight so preizkušeni po EN 60998-2-1:2004. So odporni na staranje in vremenske vplive, prenesejo pa temperature od -30 do +130 °C.

Družina izdelkov Relifix

Ravni kabelski spoji in razcepi z gelom RELICON Relifix: hitra uporaba brez truda. Povezovalne objemke z gelom RELICON Relifix so primerne za spajanje kablov znotraj, na prostem in v kanalih.

Sestavlja jih robustno polipropilensko ohišje, ki je predhodno napolnjeno z gelom RELICON. Izdelki Relifix izpolnjujejo najvišje zahteve elektroinženirstva in v enem samem koraku zagotovijo mehansko zaščito in izolacijo. Izdelki so skladni z glavnimi evropskimi standardi – EN 50393 (ki ustreza DIN VDE 0278).





2-component silicone gel Religel Clear

Dvokomponentni silikonski gel RELICON Religel. RELICON Religel je fleksibilen dvokomponentni silikonski gel, ki omogoča preprosto uporabo z individualnim doziranjem.

Ponaša se z izvrstnimi izolativnimi lastnostmi, dobro kemično odpornostjo in odlično odpornostjo na vlago.
Tipična področja uporabe vključujejo zalivanje elektronskih komponent ali električnih priključkov v vlažnih ali mokrih razmerah.
Komponenti sta prozorna smola in zeleno obarvan trdilec (komponenti A in B v razmerju 1:1); sta nestrupeni, mešanje pa je preprosto in varno.

Ulivanje tega materiala je zaradi njegovih izvrstnih livnih lastnosti preprosto. Religel se hitro strjuje; učinkovita raven zaščite pred vlago, prahom in mehanskimi obremenitvami je dosežena v manj kot desetih minutah.

Brezsilikonske ogljikovodikove umetne smole

Za področja uporabe, kjer silikoni ne pridejo v poštev, ali kjer je potrebna odpornost na slano vodo, HellermannTyton ponuja izdelke z dvokomponentnim prozornim gelom na osnovi ogljikovodikov.

Dvokomponentni gel Relicon KH67

Dvokomponentni gel Relicon KH67

Dvokomponentni gel RELICON KH 67 (rumeno prosojen) je posebej primeren za uporabo v nizkonapetostnih priključnih dozah, ki se nahajajo v vlažnem okolju ali pod zemljo. Ko se strdi, se gel RELICON ponaša z odlično odpornostjo na vlago, zelo dobrimi izolativnimi lastnostmi, pa tudi dobro kemično odpornostjo. Še posebej je primeren za zalivanje priključnih doz.

Dvokomponentni gel Relicon KH 100

Dvokomponentni gel Relicon KH 100

Dvokomponentni gel RELICON KH 100 (oranžno prosojen) je na voljo v 250-mililitrski kartuši. Primeren je za uporabo v nizkonapetostnih priključnih dozah, ki se nahajajo v vlažnem okolju ali pod zemljo. Ko se strdi, se gel RELICON KH 100 ponaša z odlično odpornostjo na vlago, zelo dobrimi izolativnimi lastnostmi, pa tudi dobro kemično odpornostjo.

S priloženo šobo boste lažje napolnili priključne doze v tesnih prostorih.

Gel-tehnologija RELICON družbe HellermannTyton: povezovalne objemke z gelom za zanesljivo spajanje kablov tudi v najskrajnejših razmerah.

Povezovalne objemke z gelom RELICON Reliseal: za najbolj zahtevno uporabo.

povezovalna objemka z gelom Reliseal

Povezovalne objemke z gelom RELICON Reliseal so zanesljivi in robustni partnerji tudi v najskrajnejših razmerah. Ravni spoji zaščitnega razreda IP68 so sestavljeni iz čvrstega polipropilenskega ohišja, napolnjenega z gelom RELICON.
Te povezovalne objemke z gelom so primerne za spajanje kablov in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja, EPR-ja itd. RELICON Reliseal izpolnjuje najvišje zahteve za električne inštalacije in zagotavlja mehansko zaščito, izolacijo in tesnjenje v enem koraku. Monterji prihranijo čas, poleg tega pa montaža ne zahteva nobenega posebnega orodja.

Ti izdelki so primerni za uporabo v nizkonapetostnih električnih omrežjih, pod zemljo, pod vodo, v notranjosti, pa tudi na prostem in v kabelskih jaških, kjer je mogoče z njihovo uporabo popraviti poškodbe na kablih, ki so izpostavljeni vodi ali tresljajem.

Povezovalne objemke z gelom RELICON Relilight: kompaktna zaščita.

Povezovalne objemke z gelom Relilight

Kompleti za kabelske spoje RELICON Relilight so posebej zasnovani za uporabo v inštalacijah osvetljave.
Preizkušeni so po DIN EN 60998-2-1:2004 in dosegajo razred zaščite IP68. Ohišja so iz ognjevarnega materiala po UL94 V0. Glede na uporabljeni model in vrsto konektorja, so spoji Relilight primerni za izvedbo ravnih spojev in razcepov kablov in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja, EPR-ja itd.
Gel RELICON na silikonski osnovi, s katerim so že vnaprej napolnjena ohišja, v enem samem koraku zagotavlja izolacijo, tesnjenje in mehansko zaščito in tako zmanjša skupne stroške inštalacije.
Posebej primerno za uporabo v nizkonapetostnih omrežjih za inštalacije zunanje osvetljave ter napeljave pod zemljo, pod vodo, na prostem, v notranjosti in v kabelskih kanalih.

Povezovalne objemke z gelom RELICON Relifix: univerzalno ohišje.

povezovalna objemka z gelom Relifix

Spoji RELICON Relifix omogočajo hitro in preprosto montažo. Ohišja so iz debelostenskega polipropilena (PP), ki je odporen na udarce; pokrov je utečajen s t.i. "živim tečajem", se pravi tankim pasom iz iste plastike. Gel RELICON, s katerim so napolnjena ohišja, poskrbi za popolno izolacijo in zatesnitev spoja. Glede na vrsto konektorja so spoji Relifix univerzalno uporabni za izvedbo ravnih spojev in/ali razcepov kablov in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja, EPR-ja itd. Za uporabo v nizkonapetostni napeljavi pod zemljo, pod vodo (do 1,3 m globine), na prostem, v notranjosti in v kabelskih kanalih. Kot dodatna oprema je na voljo razbremenitveni dulec; alternativa je uporaba izdelkov Reliseal ali Relilight.

Pogosto vprašanja:

Ali gel-spojke ščitijo tudi pred vdorom tujkov (npr. rastlinskimi koreninami)?

Objemke z gelom pogostno ne zagotavljajo popolne zaščite, kar pa ne velja za gel-spojke RELICON Reliseal in Relilight. Vanje tujki, recimo korenine, ne morejo prodreti. Gel spojke Reliseal in Relilight se ponašajo z zaščitnim razredom IP68. Prva številka označuje odpornost ohišja na vdor tujkov. Številka »6« predstavlja najvišjo dosegljivo stopnjo zaščite. To pomeni, da je objemka popolnoma zaščitena pred vdori skozi ohišje, pa naj gre za človeške posege, nečistoče, prah ali korenine. Spojke Reliseal in Relilight so torej pred vdorom korenin zaščitene v kar največji meri.

Lahko gel-spojke uporabljamo tudi pod vodo?

Če je bila montaža izvedena pravilno, lahko gel-spojke načeloma uporabljamo tudi pod vodo. Gel-spojke RELICON so trajno zaščitene pred vdorom vode, tudi ko so v celoti potopljene. V primeru gel-spojk Reliseal zaščita velja do 10 metrov vodne globine.
Montažo gel-spojk je sicer treba v celoti izvesti »na suhem«, saj pod vodo ni mogoča. Lahko pa gel-spojke pod vodo začnete uporabljati takoj po montaži, in sicer v globini od 1 do 10 m glede na tip spojke.

Kaj so razbremenilni elementi?

Razbremenilni elementi so ukrep za mehansko zaščito električnih kablov. S pomočjo razbremenilnega elementa spoj električnih kablov zaščitimo pred nateznimi obremenitvami. Do nateznih obremenitev pride, na primer, če med izkopavanjem po nesreči povlečemo za kabel, ali pa v primeru, da je kabel nameščen vertikalno ali pod naklonom in posledično trajno izpostavljen težnostnim obremenitvam. Objemke z gelom RELICON Reliseal in Relilight so opremljene z vgrajenim razbremenitvenim elementom.

Katere predpise izpolnjujejo gel-spojke?

Gel-spojke HellermannTyton so bodisi preizkušene v skladu z evropskimi smernicami za energetska podjetja (EN 50393) bodisi ustrezajo zaščitnemu razredu IP68.

Gel-spojke je mogoče odpreti, ni pa jih mogoče ponovno uporabiti – kaj to pomeni?

Naše gel-spojke lahko po montaži odpremo, npr. zaradi vizualnega pregleda spoja ali zaradi spremembe konfiguracije kabla. Ne moremo pa iste spojke ponovno uporabiti za montažo. Ko objemko zapremo, se v gelu ustvari tlak, ki povzroči, da se gel enakomerno razporedi okrog kabelskega plašča oziroma vodnika. Pri tem se oblikuje kontaktna površina, ki pa je brezhibna le prvič, ko objemko zapremo. Gela, ki se je tako preoblikoval pri prvi montaži, zato ne moremo ponovno uporabiti, saj se tlak, ki je za to potreben, vzpostavi samo ob prvi uporabi.

Je gel škodljiv za kožo?

Ni – vseeno pa svetujemo, da v primeru stika z gelom mesto stika umijete z izdatno količino vode in mila. Ne uporabljajte topil ali razredčil.

Kaj je »drobljiva smola«?

Tako smo poimenovali smolo za zalivanje, ki jo lahko po strjevanju zlahka odstranimo. To lahko storite brez uporabe orodja. V postopku strjevanja postane zalivna smola »drobljiva«. Drobljiva smola je dvokomponentna smola na osnovi ogljikovodikov. Te smole na osnovi ogljikovodikov ne vsebujejo nevarnih snovi. Družba HellermannTyton ponuja dva tipa drobljivih smol, in sicer KH100 in KH67.
