Konektorji HelaCon - za profesionalne kabelske povezave

Konektorji HelaCon – hitra rešitev za profesionalno povezavo kablov

Konektorji HelaCon – hitra rešitev za profesionalno povezavo kablov

HelaCon Plus Serija konektorjev HelaCon se uporablja za enostavno, zanesljivo, hitro povezavokablov in vodov pri hišnih električnih inštalacijah. Lahko se uporabljajo v standardnem razponu napetosti do 450 voltov. Velika raznolikost  priključkov  omogoča veliko fleksibilnost pri uporabi, odvisno od števila vodnikov in razpoložljivega prostora.

Za konektorje preseka do 2,5 mm² se lahko uporabijo tudi večji preseki vodnikov in se tako izognemo padcu napetosti. Način distribucije kablov se razlikuje od države do države zaradi različnih vrst kablov, premerov, barv, razdelilnih omaric in sistemov nameščanja. Ne glede na različne zahteve nudi konektor najboljšo rešitev za vsako rešitev - povsod po svetu.

Pregled izdelkov

Kako povezati konektorje?

Novo razvita vzmet z dvojno glavo za konektorski terminal HelaCon Plus Mini je še posebej prijazna do uporabnika, saj lahko vodnik vstavite z veliko manj truda, kar je še posebej priročno na težko dostopnih mestih ali pri nameščanju nad glavo. Skozi prozorno ohišje je mogoče takoj preveriti, ali so vodniki pravilno vstavljeni. V tem videu si oglejte, kako preprosto je.

Različne barvne kode olajšajo razlikovanje med velikostmi konektorjev. Vsi vhodi za kable so v vrsti na eni strani. Ločen vhod za testiranje napetosti na sprednji strani zagotavlja varnost med uporabo, inštalacijo in vzdrževanjem. Vsak vodnik s prerezom med 0,5 in 2,5 mm² se lahko uporablja hkrati brez vpliva na sosednjo povezavo.

Kompaktni konektorji HelaCon se prilegajo v tesne prostore in se lahko uporabljajo v kakršnihkoli stenskih ali podometnih razdelilnih omaricah.

Konektorji HelaCon Easy

Lastnosti in prednosti

Lastnosti in prednosti

Serija sponk za spajanje konektorjev se uporablja za enostavno, zanesljivo,hitro povezavo in distribucijo vodov pri hišnih električnih inštalacijah. Oblikovani so za uporabo v standardnem razponu napetosti do 450 voltov.

Široka raznolikost priključkov  omogoča veliko fleksibilnost pri uporabi, odvisno od števila vodnikov in razpoložljivega prostora. Za konektorje preseka  do 2,5 mm² se lahko uporabijo tudi večji preseki vodnikov  in se tako izognemu padcu napetosti.

Uporaba

Uporaba

Zaradi kompaktnosti se popolnoma prilegajo v tesnih prostorih in se lahko uporabljajo v kakršnihkoli stenskih ali podometnih razdelilnih omaricah.

Konektorji HelaCon Easy so izrecno oblikovani za uporabo s trdo žico do premera 2,5mm². Ne sme se uporabljati za mehke in finožične vodnike.

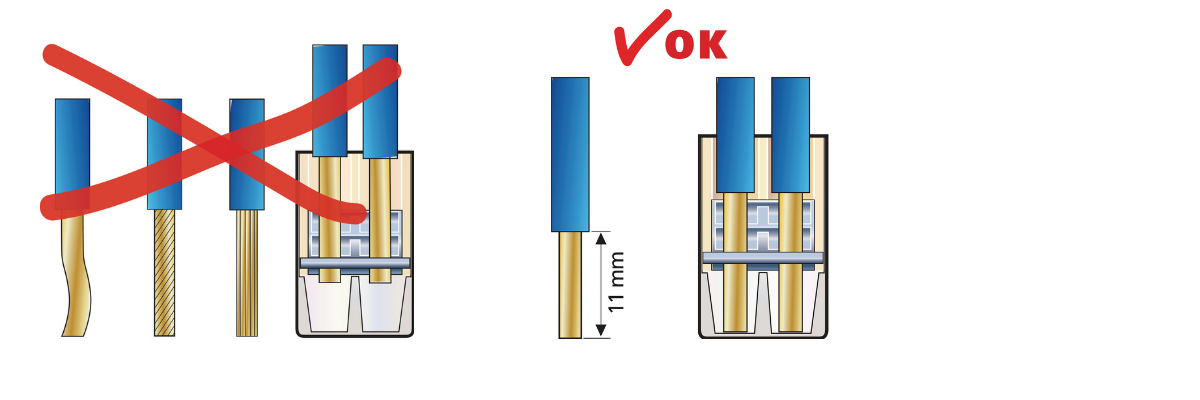

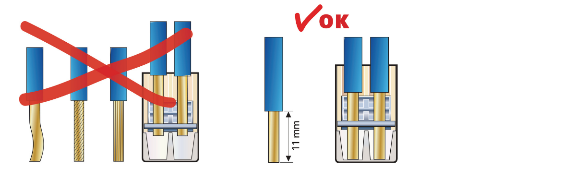

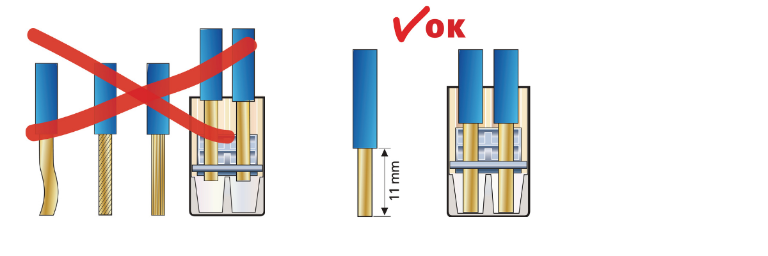

Kako uporabljati

Kako uporabljati
  • Pred inštalacijo se prepričajte, da je napajanje izključeno
  • Uporabljajte samo trdne bakrene vodnike
  • Odstranite izolacijo približno 11 mm
  • Vstavite vodnik v celoti v konektor
  • Uporabite preizkuševalnik napetosti prek ločenega vhoda za preizkušanje
  • Za zamenjavo ali popravilo žice jo držite in izmenjaje obračajte levo in desno, medtem ko vlečete konektor

Kako uporabljati Kako uporabljati


Konektorji HelaCon Plus

Lastnosti in prednosti

Lastnosti in prednosti

HelaCon Plus je napreden konektor za profesionalne kabelske povezave pri hišnih električnih inštalacijah. Novo razvita dvojna vzmet omogoča lažje delovanje in nudi podporo monterjem, posebno v težjih situacijah kot je delo nad glavo. Zaradi prozornega ohišja možna preverba spoja v konektorju.

Različne barvne kode omogočajo enostavnejšo identifikacijo različnih konektorjev. Ločen vhod za testiranje napetosti na sprednji strani zagotavlja varnost med uporabo, inštalacijo in vzdrževanjem.

Uporaba

Uporaba

HelaCon sponke za spajanje konektorjev se uporabljajo za enostavno, zanesljivo, hitro povezavo kablov in vodnikov  pri hišnih električnih inštalacijah.

Konektorji se lahko uporabljajo v vseh vrstah stenskih ali podometnih razdelilnih omaricah.
HelaCon Plus nudi najboljše rešitve pri nameščanju in nudi maksimalno varnost.

Kako uporabljati

Kako uporabljati
  • Pred inštalacijo se prepričajte, da je napajanje izključeno
  • Lahko uporabljate trde ali mehke bakrene vodnike
  • Odstranite izolacijo približno 11 mm
  • Vstavite vodnik v celoti v konektor
  • Uporabite preizkuševalnik napetosti prek ločenega vhoda za preizkušanje
  • Za zamenjavo ali popravilo žice jo držite in izmenično obračajte levo in desno, medtem ko vlečete konektor

Kako uporabljati Kako uporabljati


1 Dvojna vzmet omogoča enostaven pritisk na vodnik.
2 Ločen vhod za testiranje na sprednji strani omogoča uporabo voltmetra.
3 Trdi vodniki 0,5–2,5 mm²
4 Mehki vodniki 0,5–2,5 mm²"

Konektorji HelaCon Lux

Konektorji HelaCon Lux

Tipična uporaba je pri inštalacijah luči, kjer mora biti trden prevodnik pri skritih kablih povezan s fleksibilnim prevodnikom za luči. Varianta 2/1 omogoča zankanje skozi napajalne vode za dodatne naprave.

Vodnik pri izstopu/na strani svetila se lahko enostavno vstavi tako, da pritisnete mehanizem za zaklepanje, na enak način pa se lahko kadarkoli tudi sprosti. Svetlobna stran lahko drži vse vrste vodnikov in tako so HelaCon Lux konektorji uporabni tudi za priključevanje naprav, ki nosijo mehke kable kot kontrolne naprave, npr. za žaluzije, ventilatorje in druge pogone.

Lastnosti in prednosti

  • Najprimernejše za povezavo trdne in fleksibilne žice
  • Združuje sponke konektorja z vzmetnim mehanizmom za zaklepanje/odklepanje
  • Za fino žične vodnike pri vstopu svetila
  • Uporaba za standardno napetost do 450 V / 24 A
  • Eden ali dva vhoda za trden vodnik na inštalacijski strani
  • Zelo fleksibilna uporaba
  • Uporaba brez orodja za enostavno in varno povezavo, ki vzame manj časa
  • Posebno primeren za delo nad glavo in ko so žice na težje dosegljivem mestu

Univerzalni konektorji – HelaCon Plus Releasable

Konektorji HelaCon Plus Releasable se namenjeni povezovanju kablov in vodnikov vseh vrst pri montaži električnih napeljav. Te konektorje je mogoče uporabiti v električnih omaricah in dozah vseh vrst, tako nadometnih, kot podometnih. Ko mora biti montaža enostavna in varnost kar največja, so konektorji HelaCon najboljša možna rešitev.

Univerzalni žični konektorji – HelaCon Plus Releasable
  • Na napeljavi ne delajte, ko je ta pod napetostjo
  • Uporabljajte le trde in finožične bakrene vodnike
  • Dolžina neizoliranega vodnika naj bo 10 mm
  • Odpnite vzvod in vtaknite celotni neizoliran del vodnika v ležišče – vizualno preverite stik skozi prozorno ohišje
  • Za preverjanje napetosti uporabite odprtino na dnu, ki omogoča lahek dostop
  • Iztikanje vodnika: Želeni vodnik sprostite tako, da odpnete vzvod

Univerzalni konektorji – HelaCon Plus Releasable Univerzalni konektorji – HelaCon Plus Releasable


1. korak: Dolžino neizoliranega ogoljenega dela kabla (ta mora znašati 10 mm) lahko vizualno preverite s pomočjo oznake na konektorju HelaCon Plus Releasable.
2. korak: Za namestitev mehkih in finožičnih vodnikov odpnite vzvod.
3. korak: Po vstavitvi vodnikov stik vizualno preverite skozi prozorno ohišje.
4. korak: Odprtina za dostop z multimetrom je na vrhu konektorja.

Prednosti konektorjev HelaCon Plus

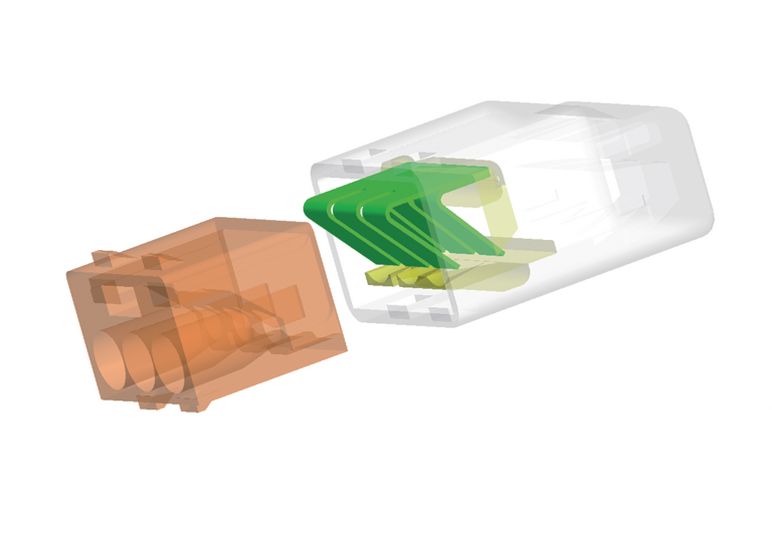

Konektorji: Tehnologija dvojne vzmeti

Konektorji: Tehnologija dvojne vzmeti

Novo razvita dvojna vzmet HelaCon Plus omogoča lažje delo in nudi podporo monterjem, posebno v težjih situacijah kot je delo nad glavo.

Več konektorjev se uporablja za ožičenje povezave, bolj pomembno je, da je njihova uporaba enostavna in priročna. Poleg stabilne namestitve je to najpomembnejši cilj pri razvijanju tehnologije dvojne vzmeti.
Obe vzmeti igrata pomembno vlogo.

Prva omogoča manjše potisne sile, kar je še posebej pomembno pri uporabi večjepolnih konektorjev.

Konektorji: Tehnologija dvojne vzmeti

Druga vzmet zagotavlja zelo tesno pritrditev. Rezultat tega je udobna uporaba konektorjev in hkrati maksimalna varnost.

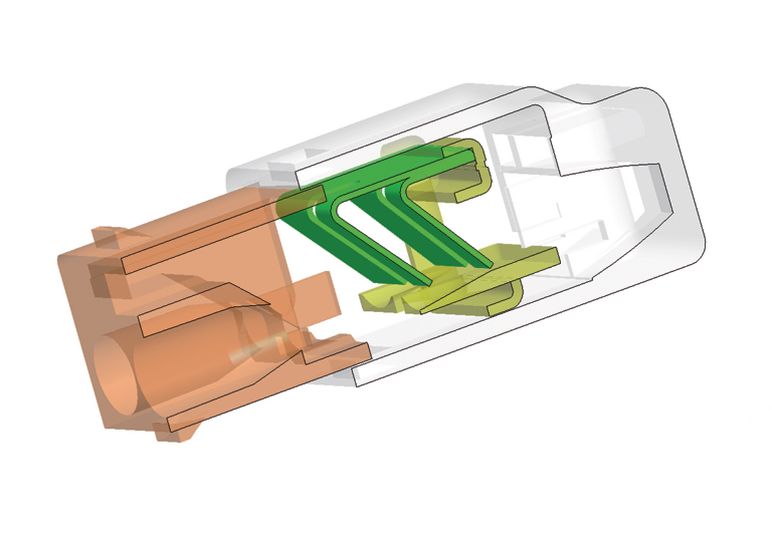

Prečni prerez skozi ohišje kaže dvojno vzmet.



Konektorji: Delo ob dobri vidljivosti

Konektorji: Delo ob dobri vidljivosti

Na področju stanovanjskih inštalacij se brezvijačni konektorji uporabljajo neštetokrat dnevno. Kljub temu da je to rutinsko inštalacijsko delo, je potrebno veliko truda.

Tesna in varna namestitev je nepogrešljiva za dolgo delovanje brez napak. Neprevidno delo lahko povzroči škodo ter pregrevanje in v najhujšem primeru nevarno situacijo, kot je požar.

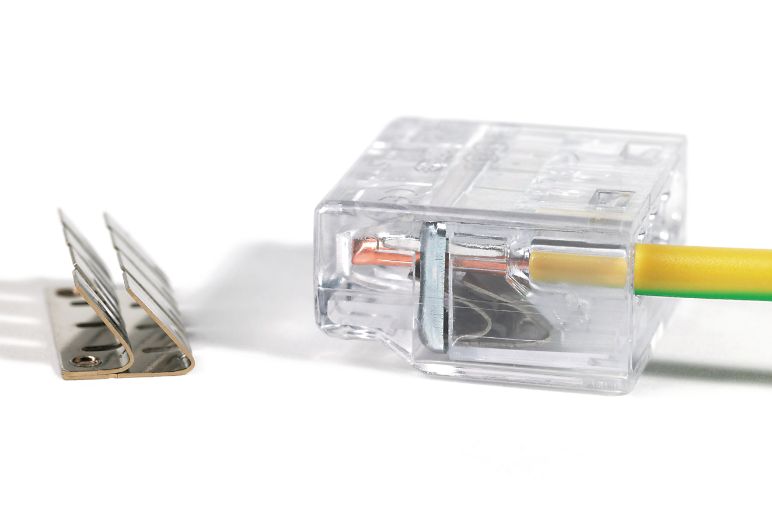

Prozorno ohišje nove serije konektorjev HelaCon Plus omogoča hiter in enostaven vidni nadzor nad vodnikom, če se prilega zapiralu. To je zelo pomemben vidik varnosti, ki bo pospešil preizkuse sprejemanja celotne elektroinštalacije.

Konektorji: Različne vrste žic in prerezi

Konektorji: Različne vrste vodnikov in presekov

Nizka potisna sila omogoča uporabo eno in večžičnih vodnikov zahvaljujoč najnovejši tehnologiji dvojne vzmeti.

Prosto pritrjevanje vsake dvojne vzmeti omogoča hkratno uporabo različnih presekov vodnikov, med 0,5 in 2,5 mm² znotraj enega vodnika.

Prosimo, upoštevajte, da se HelaCon Plus  ne uporablja za finožične vodnike.
