Fujikura - v svetovnem vrhu na področju naprednih tehnologij

Naš partner



Družba Fujikura je vodilno podjetje na svojem tehnološkem področju in ponuja širok nabor električnih in optičnih izdelkov za raznovrstne trge po vsem svetu.



Znana je po visokokakovostnih optičnih kablih, vlaknih, orodjih za njihovo spajanje in drugih rešitvah za ponudnike telekomunikacijskih storitev. Njihovi kakovostni izdelki utirajo nove poti na področju specialističnih tehnologij, zlasti vlaken za medicinsko slikanje, vlaken, odpornih na radiacijo, izdelkov za vlakenske laserje, pa tudi naprednih električnih tehnologij, na primer superprevodnih vodnikov. Družba Fujikura je na evropskem tržišču – kjer so v Surreyju, jugozahodno od Londona, vzpostavili tudi svojo evropsko bazo operacij – prisotna že več kot 25 let.



Globalna servisna mreža

Z več kot 80 pooblaščenimi distributerji po vsem svetu so lahko stranke prepričane, da se bo lokalni distributer družbe Fujikura hitro odzval na vsako njihovo skrb. HellermannTyton Slovenija je uradni lokalni distributer in pooblaščeni servisni center družbe Fujikura. Naša ekipa je profesionalno usposobljena in lahko hitro in učinkovito pomaga strankam. Ponujamo originalne nadomestne dele in zagotavljamo hiter čas popravila.

Kontaktirajte nas na številki +386 14337056 ali na naslovu officeSI@HellermannTyton.com

Varilniki

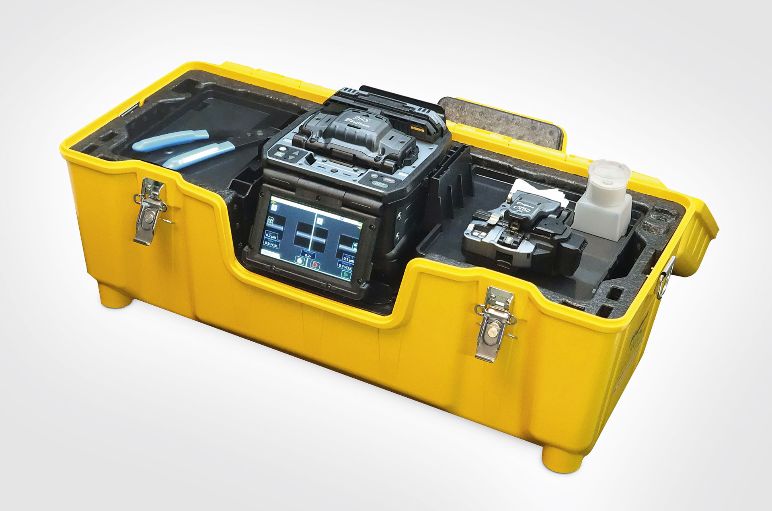

Varilnik za posamezna vlakna 90S+

Varilnik za posamezna vlakna 90S+

90S+ je novi standardni varilnik s poravnavo jedra, ki pokriva najrazličnejše načine uporabe na omenjenih področjih; ponaša se z vrsto inovativnih lastnosti, posebej razvitimi z namenom, da uporabniku omogočijo enostavnejše in hitrejše delo z večjo natančnostjo.

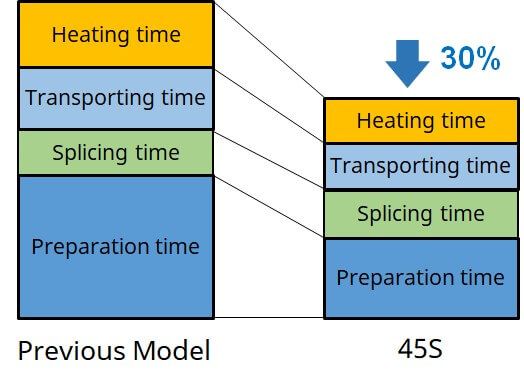

Skupni čas postopka spajanja se je znatno zmanjšal glede na naš prejšnji model (70S +). To je bilo doseženo s kombinacijo izboljšav reakcijskega časa avtomatskega vetrnega ščitnika / grelnika za cevke. Vse to prispeva k visoki učinkovitosti spajanja.


Oglejte si video in izvedite več o izdelku.






Lastnosti:

  • Izboljšana avtomatska zasnova vetrnega ščita, ki zmanjšuje celoten čas spajanja, ki se lahko se uporablja tudi v ročnem načinu delovanja
  • Visoko zmogljiva litij-ionska baterija (do 300 spojev)

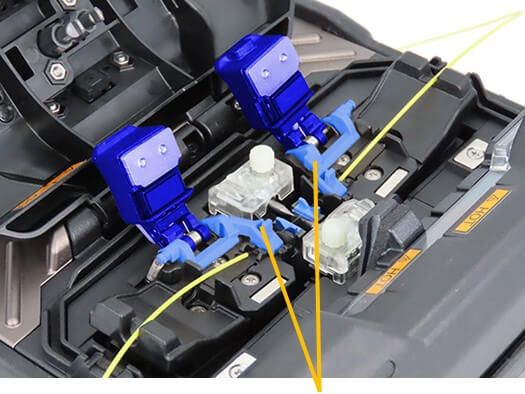

  • Univerzalne objemke plašča za standardna vlakna 250 µm in tudi za 900 µm vlakna
  • Z novo edinstveno Fujikurino tehnologijo "Active Blade Management Technology" je omogočeno možnost povezave do 2 rezalnikov CT50 hkrati
  • Popolnoma preoblikovana večnamenski prenosni kovček in delovna postaja
  • Zamenljive elektrode brez orodja
  • Zaslon na dotik


Datoteke za prenos:

Broschure 90S+ [EN]
Quick reference quide 90S [EN]
Data connection installaer 90S [EN]

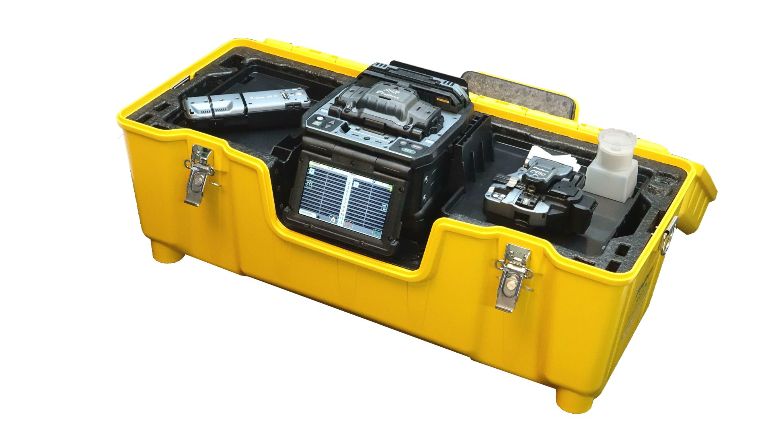

Varilnik za masovno spajanje vlaken 90R12

Varilnik za masovno spajanje vlaken 90R12

90R12 je masivni fuzijski spajalnik, ki lahko hkrati spaja do 12 optičnih vlaken. Pri prejšnjih modelih masivnega fuzijskega spajalnika so lahko v-utori sčasoma postali umazani zaradi ostankov in steklenih usedlin pri spajanju, ki so se nabirali v v-utorih. Kar bi lahko privedlo do odmika vlaken in velikih izgub, če ne bi bila redno očiščena, kar bi povečalo tudi skupni čas postopka.

90R12 je opremljen s prvim te vrste, inovativnim V-utorom, ki ga lahko zamenja uporabnik, zaradi česar je ta težava stvar preteklosti in je dobavljen kot standardna oprema s kompletom 90R12. Ta novi sklop V-utorov je mogoče hitro in enostavno namestiti na terenu, kar zmanjša čas izpada in poveča produktivnost.

Poleg tega nova zasnova V-utora omogoča spajanje tako običajnega tipa kabla z 12 vlakni kot SWR (Spider Web Ribbon), hkrati pa omogoča tudi vlakna z razmikom 250um in 200um. 90R12 lahko po potrebi spaja tudi posamezna vlakna.

Skupni delovni čas je bil znatno skrajšan v primerjavi s prejšnjim modelom (70R+). To je bilo doseženo s kombinacijo izboljšav; vključno z zamenljivimi v-utori, reakcijskim časom avtomatiziranih vetrnih ščitnikov in avtomatiziranega grelnika, 5-palčnim LCD zaslonom na dotik, hkrati pa uporablja tehnologijo Active Blade Management Technology, ki se zdaj lahko poveže z dvema rezalnikoma CT50 hkrati.

Oglejte si video in izvedite več o izdelku.

Lastnosti:

  • Vodilni v svojem razredu, zelo zanesljiva tehnologija spajanja optičnih kablov z 12 vlakni, zamenljivi V-utori zmanjšajo čas izpadov in povečajo produktivnost.
  • Izboljšana zasnova samodejne zaščite skrajša skupni čas spajanja, vendar se lahko uporablja tudi ročno kot standardna naprava.
  • Visoko zmogljiva litij-ionska baterija zagotavlja do 165 x 12 spojev vlaken in toplotnih krčenj zaščit.
  • Zaradi obsežnega nabora držal za vlakna je 90R12 združljiv z enojnimi vlakni, standardnimi in Spider Web tipi vlaken.
  • Sistem Pitch Converter omogoča spajanje posameznih vlaken 200um in 250um.
  • Popolnoma preoblikovan prenosni kovček večje prostornine in večnamenski delovni ppult.
  • Fujikurina edinstvena tehnologija "Active Blade Management Technology" je nova zmožnost povezovanja do dveh rezalnikov CT50 hkrati.
  • Zamenljive elektrode brez orodja.
  • 5-palčni LCD zaslon na dotik.

Datoteke za prenos:
Quick Reference Guide
90R12 Brochure

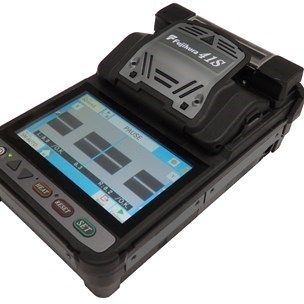

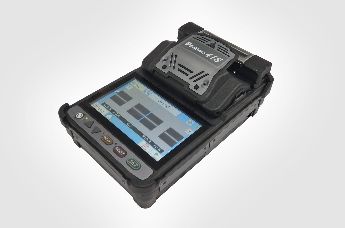

Varilnik 41S+ z vizualno kontrolo jedra

Varilnik 41S+ z vizualno kontrolo jedra

Pametni varilnik 41S+ nove generacije, zasnovan za uporabo na področju FTTX, se ponaša z inovativnimi funkcijami v kompaktnem in trpežnem ohišju.

Brezžična povezava s rezalnikom vlaken CT50, ki jo ponuja varilnik 41S+, omogoči vrsto inovativnih funkcij, ki poskrbijo za krajši čas montaže, nižje stroške in večjo učinkovitost. Model 41S+ monterjem ponuja priročen 5-palčni barvni zaslon na dotik, izboljšano osvetlitev "V"-zarez za vlakna in lažje nameščanje zaščitnih cevk za spoje. Uporabniki lahko zanesljivost spoja preverijo s pomočjo sistema za ocenjevanje slabljenja s tehnologijo za slikanje toplega spoja (Warm Image Splicing Technology).

Težave s slabo odrezanimi vlakni zaradi obrabljenega, nepravilno nastavljenega ali poškodovanega rezila se na priročen način odpravijo. Če varilnik 41S+ zazna, da se je vlakno odrezalo pod previsokim kotom ali da sta konca poškodovana, pošlje v rezalnik ukaz za menjavo rezila; rezalnik CT50 nato rezilo avtomatsko zavrti v naslednji položaj in tako poskrbi za optimalno kakovost rezanja.

Ker komunikacija poteka preko vmesnika Bluetooth nizke moči, ne prihaja do motenj opreme v okolici. Uporabnikom bo v prid tehnologija "always on" oz. "vedno vklopljeno", saj lahko zaradi nizke porabe energije Bluetooth-vmesnika baterija zdrži po več mesecev.



41S+, najnovejši član naše družine varilnikov, je fleksibilna, pametna in učinkovita naprava, ki bistveno olajša postopek spajanja. Ker je ta rešitev tako enostavna za uporabo, je spajanje hitro in preprosto, ne da bi bilo za to treba žrtvovati učinkovitost.

Poleg nadzorovanja kakovosti reza lahko pametni varilnik tudi brezžično spremlja kapaciteto baterije in porabo energije rezalnika CT50. 41S+ ima v standardni opremi zaslon na dotik, ki omogoča navigacijo v menijih, a za to še vedno ohranja tudi tradicionalne fizične tipke, ki so preproste za uporabo. Varilnik ima vse edinstvene funkcije in lastnosti, s katerimi se ponašajo najzmogljivejši varilniki Fujikura, kar ga uvršča v sam vrh razreda; to vključuje hiter čas spajanja in gretja, vrhunska trpežnost in uporabniške nastavitve.

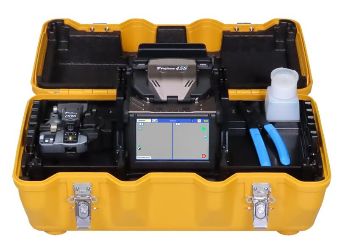

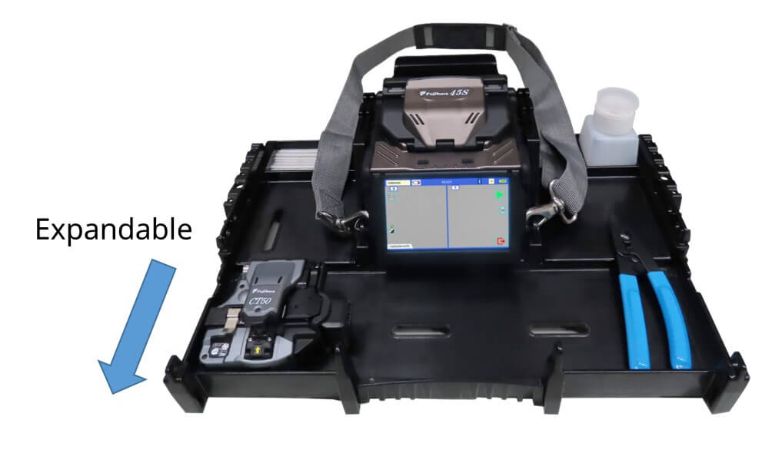

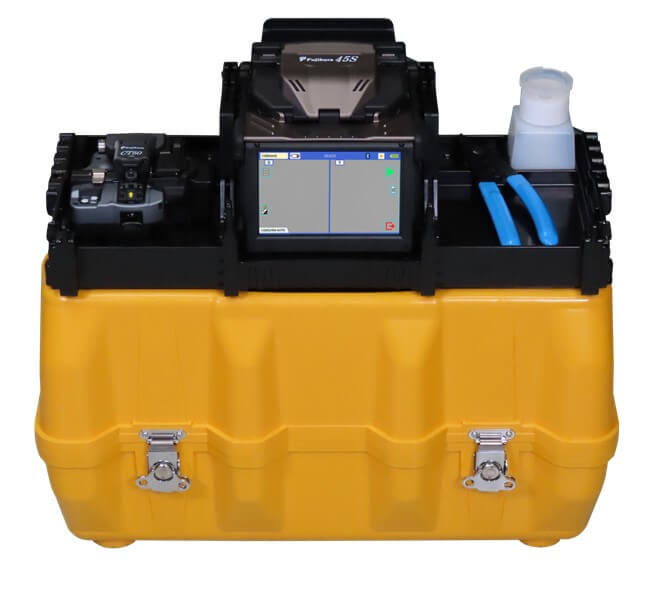

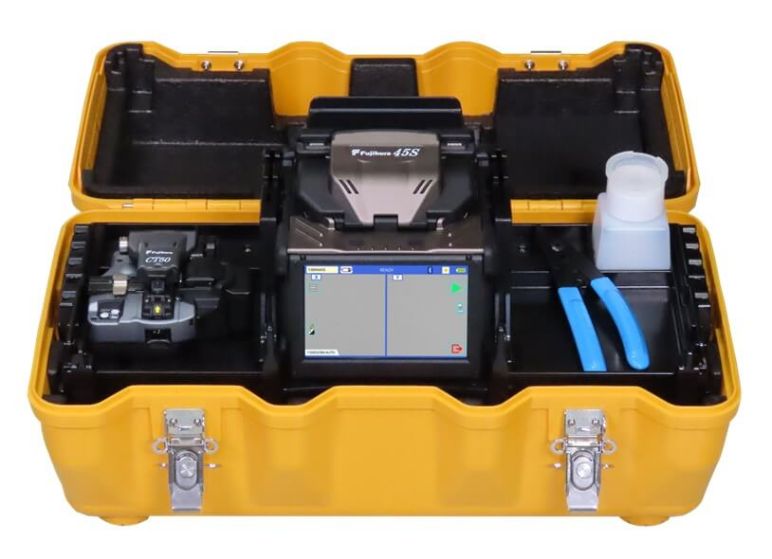

Večnamenski kovček z integrirano delovno postajo

41S+ kit je dobavljiv v delovnem kovčku. Tukaj je več načinov za uporabo kovčka 41S+. 41S+ je pripravljen za uporabo tako, da odprete pokrov, lahko ga odstranite z delovnim pladnjem ali pa ga postavite na kovček ali drugo delovno površino. Delovni pladenj ima predal, ki se lahko odpre, da se razširi delovno območje in vključuje priročne funkcije.



Datoteke za prenos:

Brochure 41S+ [EN]

Pribor za varilnike

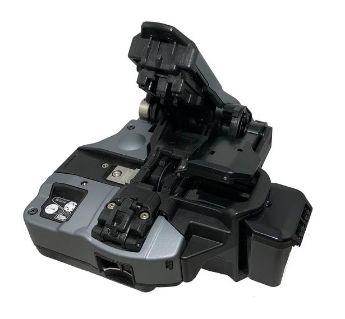

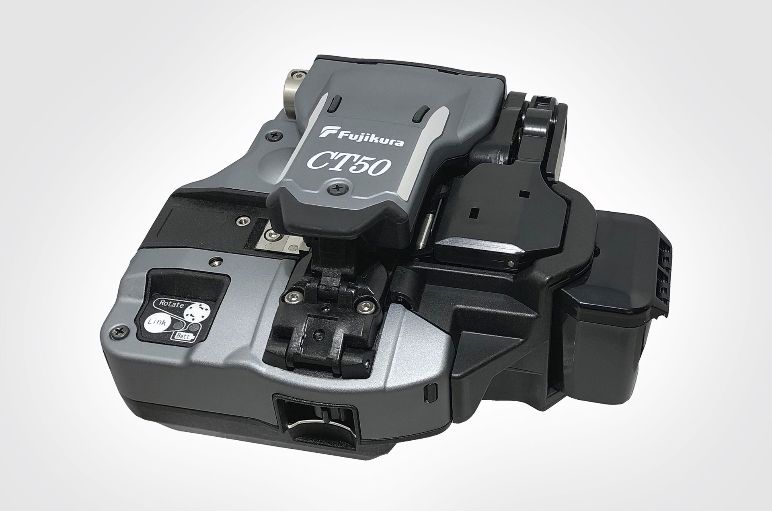

CT50

CT50

Novi rezalnik optičnih vlaken CT50 predstavlja izboljšavo celostne rešitve za rezanje vlaken in v primerjavi z drugimi tovrstnimi rezalniki na trgu ponuja boljše in lažje rokovanje in vzdrževanje.

CT50 se ponaša z izboljšano odpornostjo na padce in udarce in uporabnikom zdaj omogoča zamenjavo rezila in plastičnih vpenjalnih elementov, ki optična vlakna držijo v ustreznem položaju, kar bistveno pohitri rokovanje in zniža stroške vzdrževanja. CT50 lahko reže posamezna vlakna, pa tudi snope do 12 vlaken; opremljen je z Bluetooth-vmesnikom in povezljiv s pametnimi telefoni; stranke, ki želijo investirati v rešitev za rezanje optičnih vlaken, ga bodo zlahka vključile v obstoječe postopke.

Datoteke za prenos:

Data sheet CT50 [EN]

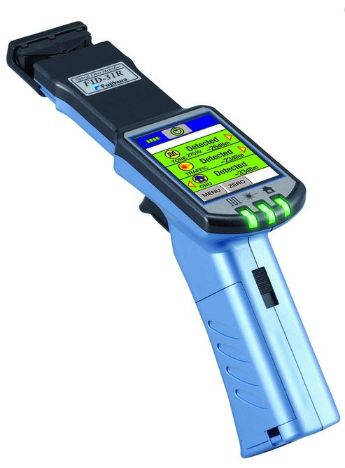

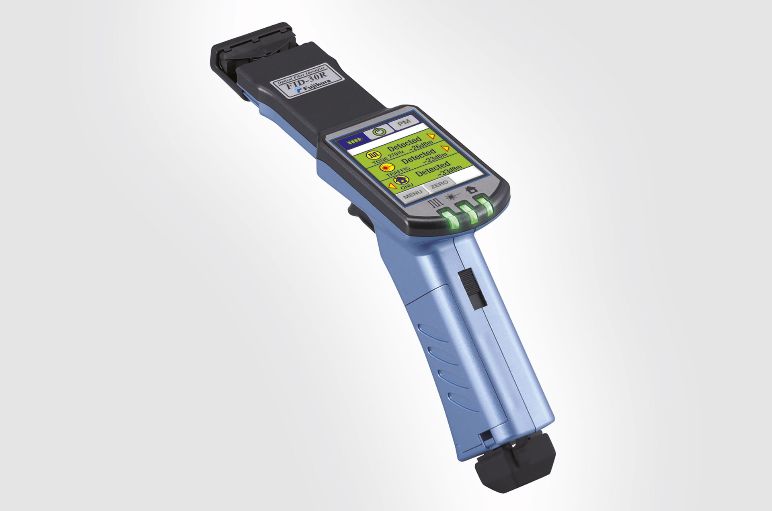

Prepoznavalec vlakna FID-30R/31R

Prepoznavalec vlakna FID-30R/31R

FID-30R vključuje merilnik optične moči in nadomešča model FID-25R, medtem ko FID-31R, posodobljeni standardni model, nadomešča FID-26R. Prepoznavalci vlaken, ki se uporabljajo za ugotavljanje prisotnosti in moči svetlobnih signalov v optičnih vlaknih, imajo tri nastavitve zaznavanja: TONE, TRAFFIC, in ONU.

Oba modela sta opremljena z vpenjalom, ki ob pritisku sprožilca ukrivi vlakno, dve svetlobni tipali pa zaznata svetlobo, ki pri tem uhaja iz vlakna. Prepoznavalci vlaken lahko zaznajo več vrst svetlobnih signalov, pa tudi smer signala.

Funkcija zadrževanja sprožilca poskrbi, da se vpenjalni pritisk na vlakno ne spreminja, na 2,4-palčnemu barvnemu LCD-zaslonu na dotik z osvetlitvijo ozadja pa lahko uporabnik odčita oceno optične moči v kablu in izbere želeno valovno dolžino: 1310 nm, 1490 nm ali 1550 nm. Na voljo je identifikacija moduliranih signalov pri 270 Hz, 1 kHz in 2 kHz, zveznih signalov in signalov ONU. Uporabniki lahko izbirajo tudi med tremi nastavitvami občutljivosti zaznavanja: "normal", "fast" (hitra) in "fine" (fina).

Ostale funkcije baterijskega prepoznavalca FID30R/FID31R vključujejo trpežno zasnovo ohišja, za uporabo enostavno vpenjalo vlakna, indikator stanja in možnost nastavljanja shranjevanja rezultatov, glasnosti zvočnega signala, osvetlitve ozadja, samodejnega zatemnjevanja in samodejnega izklopa.

Prepoznavalce vlakna je mogoče uporabljati z vlakni s premazom za UV-zaščito, suho oplaščenimi vlakni premera 0,9 mm, večžilnimi optičnimi kabli do 3 mm premera in ploščatimi trakovi z do 12 vlaken.

Datoteke za prenos:

Broschure FID-30R/31R [EN]

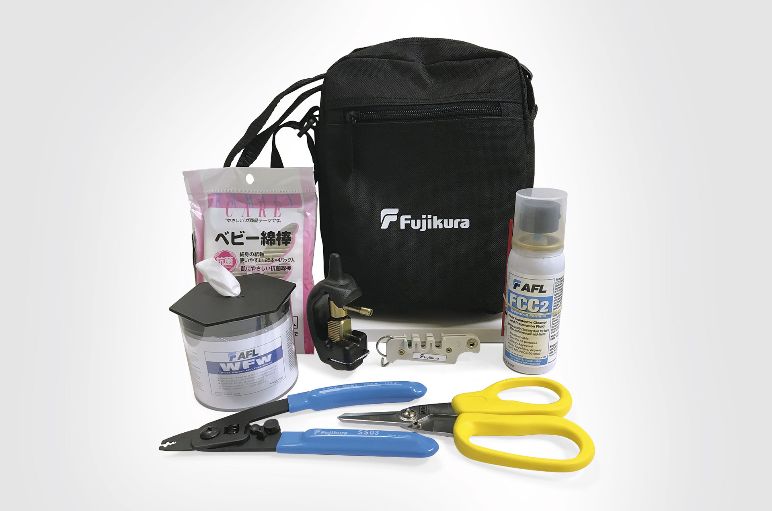

Orodje za pripravo optičnih vlaken STK-04

Orodje za pripravo optičnih vlaken STK-04



Set orodja za pripravo vlaken.

Vsebuje vsa potrebna orodja za pripravo in čiščenje optičnih vlaken pred spajanjem.

Prilagojen za prenosni kovček









Komplet vsebuje:

  • FPF03M - Tekočina za čiščenje vlaken. Nevnetljiva, nenevarna, hitro sušeča optična čistilna tekočina. 85g s 3-smerno razdelilno črpalko / pršilom.
  • WFW - Vlažilni robčki brez vlaken. Mini set z 90 perforiranimi pop-up listi 50 mm x 50 mm.
  • KABIFIX-25 - Orodje za odstranjevanje izolacije kablov Kabifix. Kakovostno orodje za odstranjevanje zunanjega plašča okroglih kablov s premerom od 4,5 mm do 25 mm.
  • Kev-01 - škarje iz kevlarja za čisto in enostavno rezanje notranjega kevlarja
  • LTC-01 - Rezalnik cevi. Kakovostno orodje Fujikura za varno odstranjevanje zunanjih cevi brez poškodb optičnih vlaken.

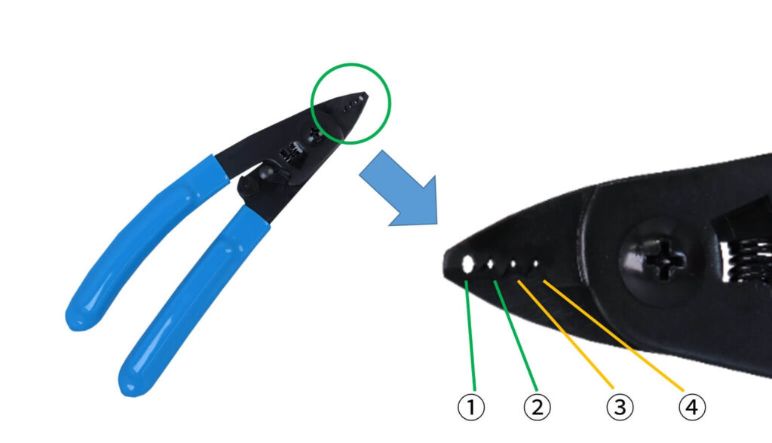

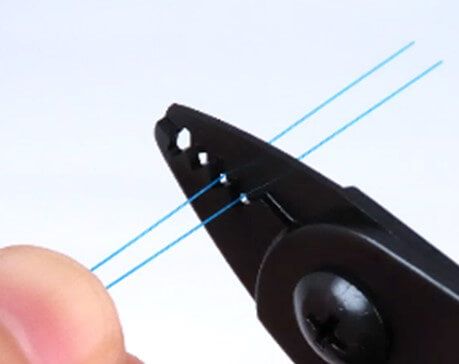

  • SS-03 - odstranjevalec Fujikura s tremi luknjami. Eno orodje za odstranjevanje 250um in 900um zunanje prevleke ter 2-3mm plaščom.
  • BUD-01 Miniaturni vatirani palčki brez vlaken. Ti so kot nalašč za čiščenje kritičnih sestavnih delov fuzijskih spojev v povezavi s čistilno tekočino FPF03M.
  • Kovček - Torbica iz trpežne tkanine Cordura

Specialni varilniki

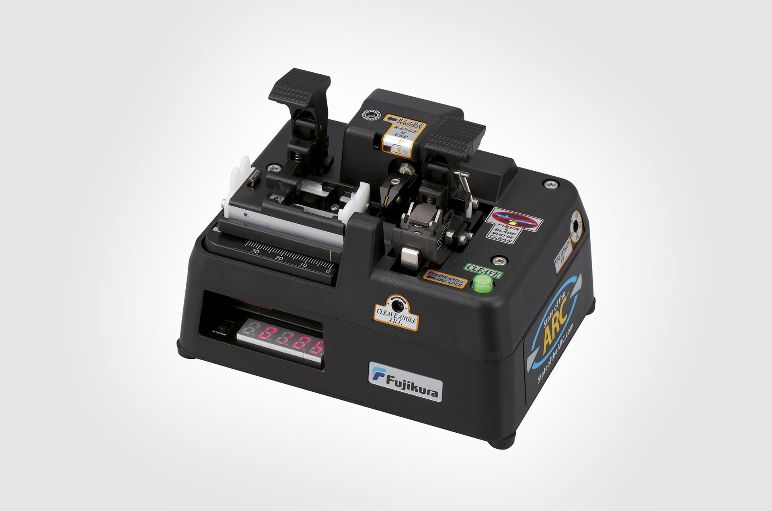

Napredni rezalnik vlaken velikega premera CT-101 /CT-102

Napredni rezalnik vlaken velikega premera CT-101 /CT-102

Rezalnik CT-101 / CT-102 je zasnovan za vlakna s prevleke od 80 do 250 mikronov. CT-101 / CT-102 je opremljen z motoriziranim diamantnim rezilom, ki se dotakne vlaken po vklopu napetosti, kar zagotavlja visoko trdnost rezanja.

Diamantno rezilo zagotavlja stalno kakovost rezanja, dolžino pa lahko prilagodite od 3 do 40 mm. Kot je nastavljiv od 0 do 15 stopinj. Deluje na izmenični napetost AC ali baterijo.

Datoteke za prenos:

Data sheet CT-101/CT-102 [EN]

CT-114 Ročni rezalnik velikega premera za vlakna velikosti do 660 μm

CT114 Ročni rezalnik velikega premera za vlakna velikosti do 660 μm



Visokokakovostni rezalniki optičnih vlaken z velikim premerom Fujikura so izdelani za doseganje nizkih kotov rezanja z neokrnjenimi konci za široko paleto vrst vlaken. Ti rezalnikii se veliko uporabljajo pri pripravi vlaken za fuzijsko spajanje standardnih vlaken za podatkovno komunikacijo, osmerokotnih ali okroglih vlaken velikega premera (LDF), vlaken za ohranjanje polarizacije, fotonskih kristalnih vlaken in celo pri proizvodnji komponent s kapilarnimi cevmi, krogličnimi lečami in končnimi pokrovi.

Aplikacija

Fujikurin optični rezalniki velikega premera koristi številnim specialnim industrijam optičnih vlaken, vključno z:

  • Univerze
  • R&R optični inštituti
  • Proizvajalci visokozmogljivih laserjev
  • Fotonska industrija
  • Medicinske aplikacije

Lastnosti

  • Uporabna vlakna: 80 – 660 μm obloga
  • Ročna zapora in nastavitev sile vpenjanja
  • 125 μm  rezalni kot obloge: povp. 0,2°
  • 400 μm  rezalni kot obloge: povpr. 0,3°
  • 660 μm  rezalni kot obloge: povpr. 0,4°
  • Življenjska doba rezila približno 200.000 cepitev z 250 μm vlakni obloge
  • Brezžična tehnologija RFID – izbira načina samodejnega rezanja z oznako RFID
  • Samodejna sprememba položaja rezila
  • LCD monitor z zaslonom na dotik
  • Računalniška programska oprema in priročnik, ki ju je mogoče prenesti prek USB-ja



Datoteke za prenos:

Data sheet CT-114 / CT-115 / CT-116 [EN]

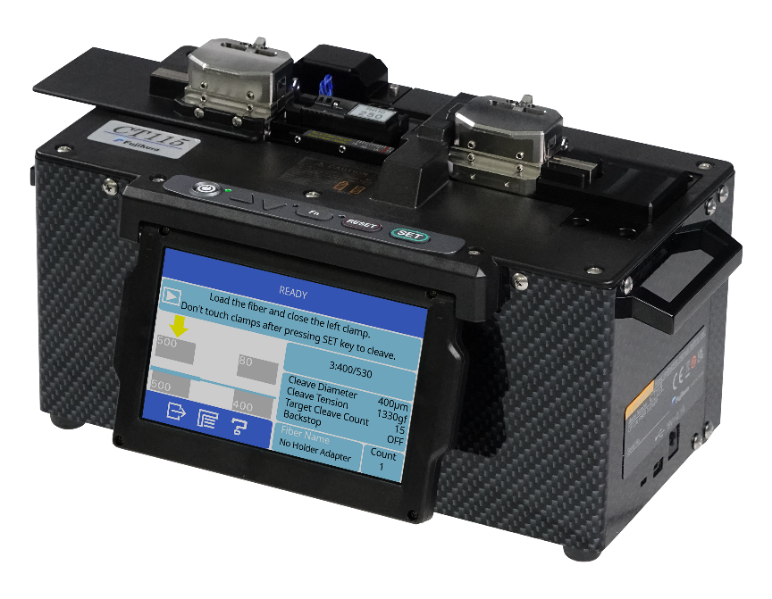

CT-115 Ročni rezalnik velikega premera za vlakna velikosti do 1250 μm

CT115 Ročni rezalnik velikega premera za vlakna velikosti do 1250 μm

Naši visokokakovostni rezalniki optičnih vlaken z velikim premerom so izdelani za doseganje nizkih rezanih kotov z neokrnjenimi konci za široko paleto vrst vlaken.

Ti rezalniki se veliko uporabljajo pri pripravi vlaken za fuzijsko spajanje standardnih vlaken za podatkovno komunikacijo, osmerokotnih ali okroglih vlaken velikega premera (LDF), vlaken za ohranjanje polarizacije, fotonskih kristalnih vlaken in celo pri proizvodnji komponent s kapilarnimi cevmi, krogličnimi lečami in končnimi pokrovi.

Avtomatizacija je bila ključna tema pri načrtovanju CT-115 in CT-116. Cilj je bil omogočiti pametnejše, hitrejše in zanesljivejše odločitve, kot so bile prej zmožne s poskusi in napakami operaterja. Samodejno prilagodite vpenjalno silo, da zagotovite najbolj optimalen kot rezanja za katero koli vlakno v stroju, položaj samodejne povratne zapore pa je na novo avtomatiziran, da poišče optimalno lokacijo za najboljšo zmogljivost kota rezanja.

Aplikacija

Fujikurin optični rezalnik velikega premera koristi v različnih panogah posebnih optičnih vlaken, vključno z:

  • R&R optični inštituti
  • Laser visoke moči
  • Fotonska industrija
  • Medicinske aplikacije

Lastnosti

  • Uporabna vlakna: Obloga 80 – 1250μm
  • Samodejna zapora in nastavitev sile vpenjanja
  • 125um rezalni kot obloge: povpr. 0,2°
  • 400um rezalni kot obloge: povpr. 0,3°
  • 660um rezalni kot obloge: povpr. 0,4°
  • 1000um rezalni kot obloge: povpr. 1,0°
  • Življenjska doba rezila približno 200.000 cepitev z 250 μm vlakni obloge
  • Brezžična tehnologija RFID – izbira načina samodejnega cepljenja z oznako RFID
  • Samodejna sprememba položaja rezila
  • LCD monitor z zaslonom na dotik
  • Računalniška programska oprema in priročnik, ki ju je mogoče prenesti prek USB-ja



Datoteke za prenos:

Data sheet CT-114 / CT-115 / CT-116 [EN]

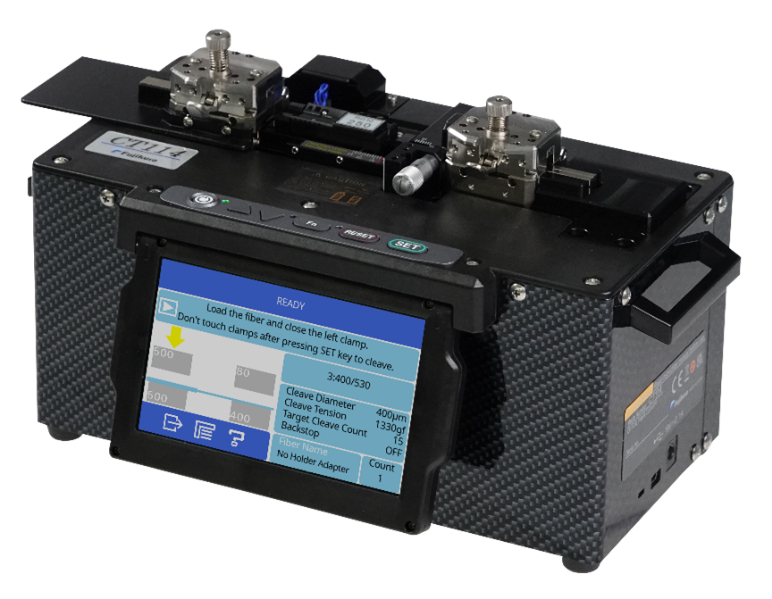

CT-116 Ročni rezalnik velikega premera za vlakna velikosti do 1250 μm

CT116 Ročni rezalnik velikega premera za vlakna velikosti do 1250 μm

Naši visokokakovostni rezalniki optičnih vlaken z velikim premerom so izdelani za doseganje nizkih rezalnih kotov z neokrnjenimi konci za široko paleto vrst vlaken.

Ti rezalniki se pogosto uporabljajo pri pripravi vlaken za fuzijsko spajanje standardnih vlaken za podatkovno komunikacijo, osmerokotnih ali okroglih vlaken velikega premera (LDF), vlaken za ohranjanje polarizacije, fotonskih kristalnih vlaken in celo pri proizvodnji komponent s kapilarnimi cevmi, krogličnimi lečami in končnimi pokrovčki.

Aplikacija

Fujikurin optični rezalnik velikega premera ima koristi v različnih panogah specializiranih optičnih vlaken, kot so univerze, optični inštituti za raziskave in razvoj, laserji visoke moči, fotonska industrija in medicinske aplikacije.

Avtomatizacija je bila ključna tema pri načrtovanju CT-116. Cilj je bil omogočiti pametnejše, hitrejše in zanesljivejše odločitve, kot so bile prej zmožne s poskusi in napakami operaterja. CT116 lahko samodejno prilagodi vpenjalno silo, da zagotovi najbolj optimalen kot rezanja za katero koli vlakno v stroju, položaj samodejne povratne zapore pa je na novo avtomatiziran, da poišče optimalno lokacijo za najboljši učinek kota reza.

Poleg zmožnosti ravnega rezanja CT-116 vključuje predvsem funkcijo rezanja pod kotom, ki lahko reže katero koli posebno optično vlakno med kotom 0 do 15°.

Lastnosti

  • Uporabna vlakna: obloga 80 – 1250μm
  • Kotno rezanje: 0 do 15°
  • Samodejna zapora in nastavitev sile vpenjanja
  • 125 μm rezalni kot obloge: povp. 0,2°
  • 400 μm rezalni kot obloge: povpr. 0,3°
  • 660 μm rezalni kot obloge: povpr. 0,4°
  • 1000 μm rezalni kot obloge: povpr. 1,0°
  • Življenjska doba rezila približno 200.000 rezev z 250 μm vlakni obloge
  • Brezžična tehnologija RFID – izbira načina samodejnega rezanja z oznako RFID
  • Samodejna sprememba položaja rezila
  • LCD monitor z zaslonom na dotik



Datoteke za prenos:

Data sheet CT-114 / CT-115 / CT-116 [EN]

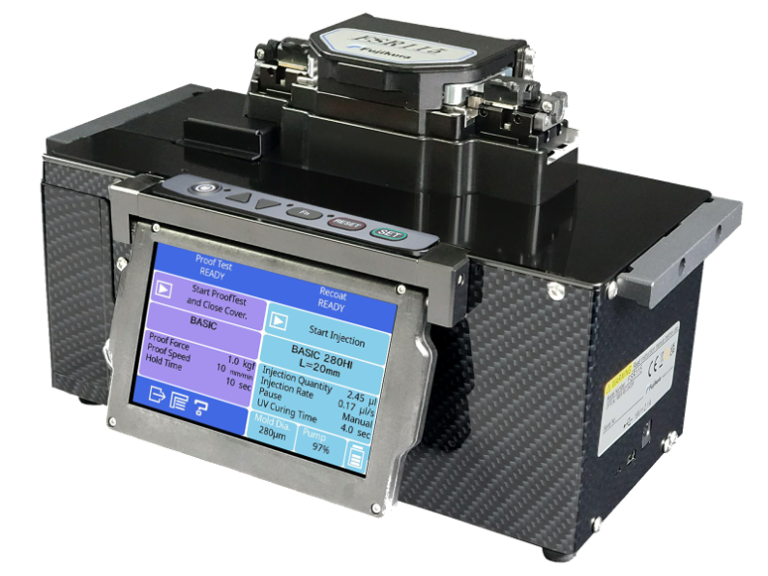

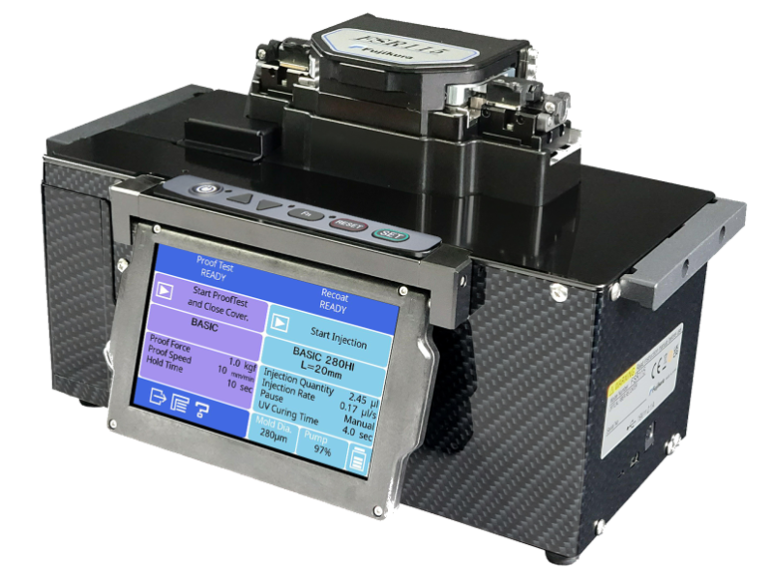

FSR-115 Optical Fibre Recoater

FSR115 Optical Fibre Recoater

Fujikurine visokokakovostne naprave za ponovni premaz optičnih vlaken se uporabljajo za ponovno nanašanje primarne prevleke optičnega vlakna. Pri aplikacijah s prilagodljivimi zahtevami glede pakiranja, spoji z visoko trdnostjo in visoko zanesljivostjo, mehkejšimi premazi za spoje giroskopov, premazi z nizkim indeksom za prenos moči itd.

Fujikurini najnovejši premazovalci na številne načine izboljšujejo svoje predhodnike. Čas za vbrizgavanje materiala za ponovni nanos je bil skrajšan za več kot 50 % zaradi izboljšanega črpalnega mehanizma in nove zasnove steklenih kalupov. Medtem ko še vedno uporablja kremenčevo steklo, nova zasnova kalupa izboljša čas črpanja in natančnost dolžine ponovnega nanosa, zlasti pri daljših ponovnih nanosih, z izboljšanjem pretoka materiala po celotnem kalupu. Kalup ima tudi edinstveno zmožnost RFID, ki omogoča FSR, da samodejno omeji izbirne načine ponovnega nanosa v uporabniškem vmesniku na podlagi nameščene velikosti kalupa in parametrov načina ponovnega nanosa.



  • Nova zasnova črpalke omogoča hitrejše vbrizgavanje UV smole
  • Izboljšana dolžina ponovnega nanosa in ponovljivost centriranja vlaken
  • Uporabnik lahko zamenja kalupe, vložke in podložke za natančno koncentričnost v kateri koli aplikaciji
  • Tehnologija RFID – možnost predlaganja načina ponovnega nanosa

Lastnosti

  • Premer prevleke vlaken – 90 μm do 970 μm
  • Dolžina nanosa: 4 mm do 50 mm
  • Identifikacija RFID - izbira načina samodejnega ponovnega premaza
  • Kalup, ki ga enostavno zamenja uporabnik
  • Hiter črpalni mehanizem za skrajšanje časa cikla
  • Osvetlitev z lasersko svetlobo – enostavnost gledanja med vbrizgavanjem smole
  • Tehnologija zaslona na dotik



Datoteke za prenos:

Datasheet FSR-115 / FSR-116 / FSR-117 [EN]

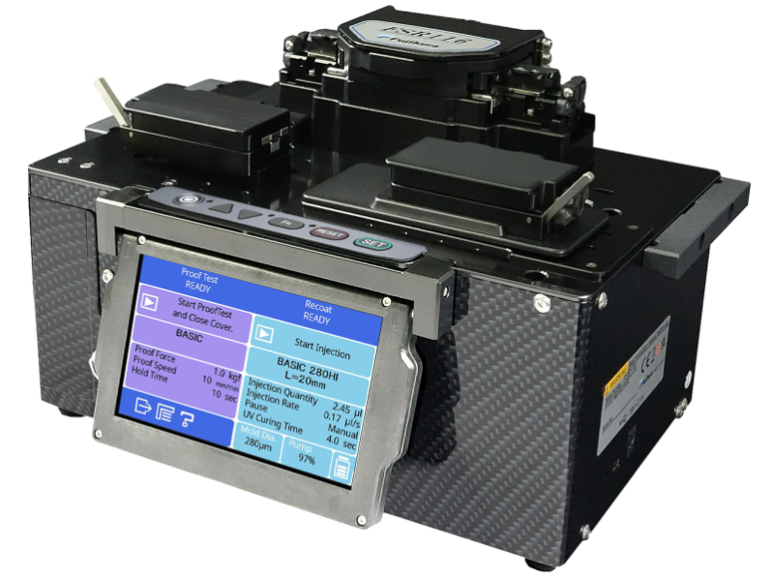

FSR-116 Optical Fibre Recoater

FSR116 Optical Fibre Recoater

Fujikurine visokokakovostne naprave za ponovni premaz optičnih vlaken se uporabljajo za ponovno nanašanje primarne prevleke optičnega vlakna. Običajno se uporabljajo v aplikacijah, ki zahtevajo zahteve po fleksibilni embalaži, spoje z visoko trdnostjo in visoko zanesljivostjo, mehkejše premaze za spoje žiroskopov, premaze z nizkim indeksom za prenos moči in več.

Fujikurini premazovalci za ponovni premaz izboljšujejo svoje predhodnike na številne načine. Čas za vbrizgavanje materiala za ponovni nanos je bil skrajšan za več kot 50 % zaradi izboljšanega črpalnega mehanizma in nove zasnove steklenih kalupov. Medtem ko še vedno uporablja kremenčevo steklo, nova zasnova kalupa izboljša čas črpanja in natančnost dolžine ponovnega nanosa, zlasti pri daljših ponovnih nanosih, z izboljšanjem pretoka materiala po celotnem kalupu. Kalup ima tudi edinstveno zmožnost RFID, ki omogoča FSR, da samodejno omeji izbirne načine ponovnega nanosa v uporabniškem vmesniku na podlagi nameščene velikosti kalupa in parametrov načina ponovnega nanosa.



Tako kot njegov predhodnik je tudi FSR-116 opremljen z linearnim preizkuševalnikom do 2 kgf ali dokazom o okvari za večino vlaken.

Aplikacija

Naše naprave za ponovno prevleko optičnih vlaken koristijo številnim specialnim industrijam optičnih vlaken, vključno z:

  • Univerze
  • Optične raziskave in razvoj
  • Laser visoke moči
  • Fotonika
  • Medicinske aplikacije

Lastnosti

  • Premer prevleke vlaken – 90 μm do 970 μm
  • Dolžina nanosa: 4 mm do 50 mm
  • Linearni tester: do 2 kgf
  • Identifikacija plesni RFID - izbira načina samodejnega ponovnega premaza
  • Kalup, ki ga enostavno zamenja uporabnik
  • Hiter črpalni mehanizem za skrajšanje časa cikla
  • Osvetlitev z lasersko svetlobo – enostavnost gledanja med vbrizgavanjem smole
  • Tehnologija zaslona na dotik



Datoteke za prenos:

Datasheet FSR-115 / FSR-116 / FSR-117 [EN]

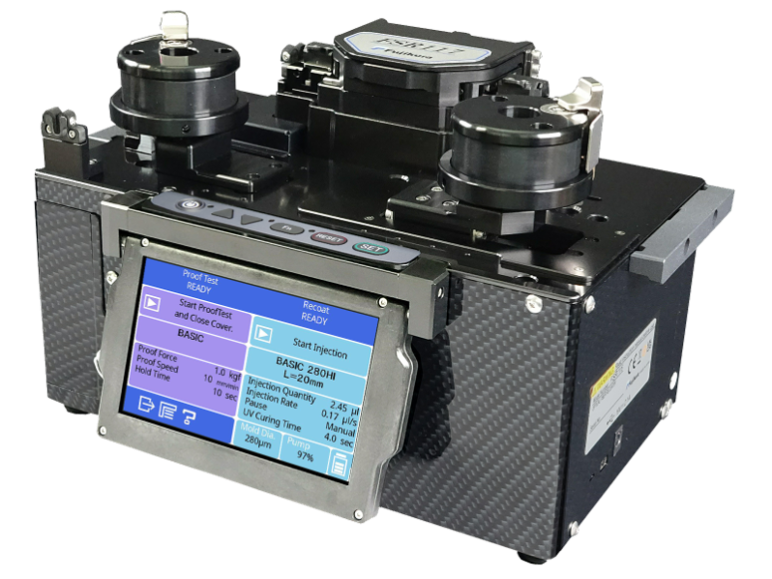

FSR-117 Optical Fibre Recoater

FSR117 Optical Fibre Recoater

Fujikurine visokokakovostne naprave za ponovni premaz optičnih vlaken se uporabljajo za ponovno nanašanje primarne prevleke optičnega vlakna. Pri aplikacijah s prilagodljivimi zahtevami glede pakiranja, spoji z visoko trdnostjo in visoko zanesljivostjo, mehkejši premazi za spoje giroskopov, premazi z nizkim indeksom za prenos moči in še več.

Najnovejši Fujikurini nanosniki za ponovni premaz na številne načine izboljšujejo svoje predhodnike. Čas za vbrizgavanje materiala za ponovni nanos je bil skrajšan za več kot 50 % zaradi izboljšanega črpalnega mehanizma in nove zasnove steklenih kalupov. Medtem ko še vedno uporablja kremenčevo steklo, nova zasnova kalupa izboljša čas črpanja in natančnost dolžine ponovnega nanosa, zlasti pri daljših ponovnih nanosih, z izboljšanjem pretoka materiala po celotnem kalupu. Kalup ima tudi edinstveno zmožnost RFID, ki omogoča FSR, da samodejno omeji izbirne načine ponovnega nanosa v uporabniškem vmesniku na podlagi velikosti nameščenega kalupa in parametrov načina ponovnega nanosa



Tako kot njegov predhodnik je tudi FSR-117 opremljen s testerjem odpornosti do 10 kgf ali z odpornostjo na okvaro za večino vlaken.

Aplikacija

Naše naprave za ponovno prevleko optičnih vlaken koristijo številnim specialnim industrijam optičnih vlaken, vključno z:

  • Univerze
  • R&R optični inštituti
  • Laser visoke moči
  • Fotonska industrija
  • Medicinske aplikacije

Lastnosti

  • Premer prevleke vlaken – 90 μm do 970 μm
  • Dolžina nanosa: 4 mm do 50 mm
  • Preskuševalec trdnosti trna do 10 kgf
  • Identifikacija plesni RFID - izbira načina samodejnega ponovnega premaza
  • Kalup, ki ga enostavno zamenja uporabnik
  • Hiter črpalni mehanizem za skrajšanje časa cikla
  • Osvetlitev z lasersko svetlobo – enostavnost gledanja med vbrizgavanjem smole
  • Tehnologija zaslona na dotik



Datoteke za prenos:

Datasheet FSR-115 / FSR-116 / FSR-117 [EN]

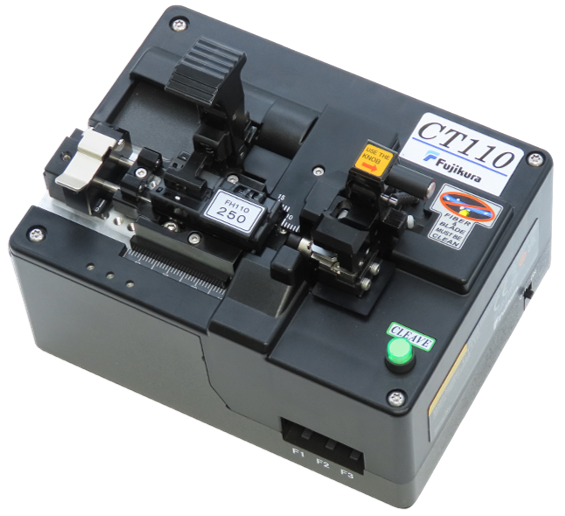

CT-110 Avtomatski rezalnik vlaken

CT110 Avtomatski rezalnik vlaken

Serija samodejnih optičnih rezalnikov CT-110 ponuja vrhunsko zmogljivost rezanja v primerjavi z običajnimi rezalniki s krožnim rezilom.

Serija CT-110 je opremljena z motoriziranim diamantnim rezilom, ki omogoča operaterju, da postopno reže vlakno s posebno napetostjo.

Zahvaljujoč uvedbi tehnologije RFID lahko serija CT-110 prepozna, kateri nosilec vlaken se uporablja, in nato izbere ustrezen program rezanja, ki ga optimizira uporabnik.

Aplikacija

Naši visokokakovostni rezalniki za optična vlakna so izdelani za doseganje nizkih kotov rezev z neokrnjenimi končnimi ploskvami za široko paleto vrst vlaken in se pogosto uporabljajo v različnih panogah specializiranih optičnih vlaken, kot so univerze.



Lastnosti

  • Uporabna vlakna: obloga 80 – 25μm.
  • 125 μm rezalni kot obloge: povp. 0,3°.
  • Objemka za nastavitev prevleke: spremeni dolžino prevleke vlaken.
  • Samodejna nastavitev napetosti in položaja rezila.
  • RFID tehnologija in povezava z računalnikom.
  • Uporabno z držali za vlakna FH-100, FH-110 in FH-70.
  • Združljivost baterije ali napajalnika.



Datoteke za prenos: Brochure CT-110 / CT-111 [EN]

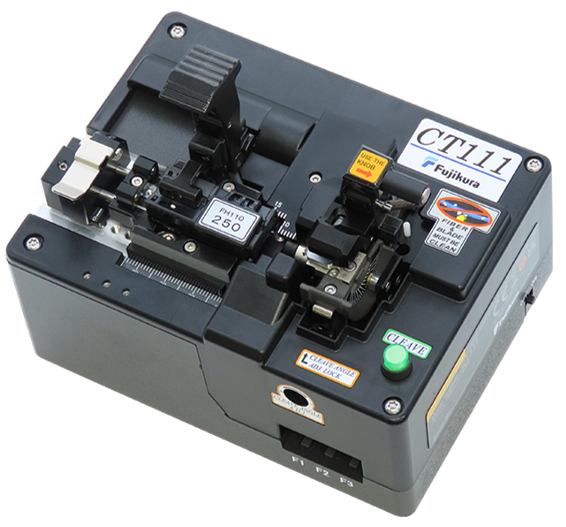

Avtomatski optični rezalnik CT-111 (s kotnim rezilom)

Avtomatski optični rezalnik CT111 (s kotnim rezilom)



Serija samodejnih optičnih rezalnikov CT-110 ponuja vrhunsko zmogljivost rezanja v primerjavi z običajnimi rezalniki s krožnim rezilom. Serija CT-110 je opremljena z motoriziranim diamantnim rezilom, ki omogoča operaterju, da postopno reže vlakno s posebno napetostjo. CT-111 je opremljen s funkcijo rezanja pod kotom. Zahvaljujoč uvedbi tehnologije RFID lahko serija CT-110 prepozna, kateri nosilec vlaken se uporablja, in nato izbere ustrezen program rezanja, ki ga optimizira uporabnik.

Aplikacija

Naši visokokakovostni razalniki optičnih vlaken so izdelani za doseganje nizkih kotov rezev z neokrnjenimi končnimi ploskvami za široko paleto vrst vlaken in se pogosto uporabljajo v različnih panogah specializiranih optičnih vlaken, kot so univerze, optični inštituti za raziskave in razvoj, laserji visoke moči , fotonska industrija in medicinske aplikacije.



Lastnosti

  • Uporabna vlakna: obloga 80–25 μm.
  • 125 μm rezalni kot obloge: povp. 0,3°.
  • Kotno rezanja: 0–15°.
  • Objemka za nastavitev prevleke: spremeni dolžino prevleke vlaken.
  • Samodejna nastavitev napetosti in položaja rezila.
  • RFID tehnologija in povezava z računalnikom.
  • Uporabno z držali za vlakna FH-100, FH-110 in FH-70.
  • Združljivost baterije ali napajalnika.



Datoteke za prenos: Brochure CT-110 / CT-111 [EN]

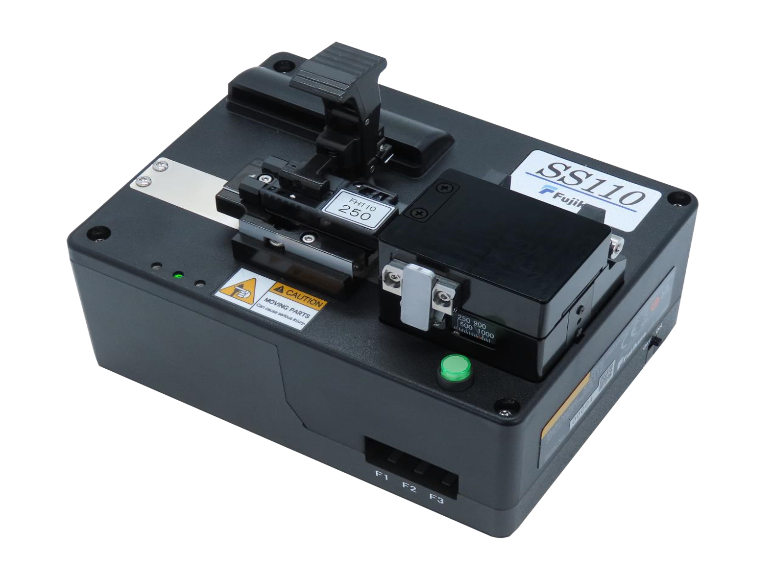

SS110 Avtomatski odstranjevalec vlaken

SS110 Avtomatski odstranjevalec vlaken



SS110 je samodejni posebni odstranjevalec vlaken, ki omogoča več možnosti odstranjevanja premerov prevleke/oplaščenja. SS110 uporablja tehnologijo RFID za branje podatkov iz držal za vlakna FH-110 in izbiro priporočenih programov, ki jih optimizira uporabnik.

Aplikacija

Naši visokokakovostni posebni odstranjevalci optičnih vlaken so izdelani za doseganje optimalne kakovosti odstranjevanja vlaken za široko paleto vrst prevlek za vlakna. Odstranjevalci optičnih vlaken se pogosto uporabljajo v različnih panogah specializiranih optičnih vlaken, kot so univerze, optični inštituti za raziskave in razvoj, laserji visoke moči, fotonska industrija in medicinske aplikacije.



Lastnosti

  • Veljavna vlakna (oplata/prevleka): 125/250 μm, 80/160 μm, 125/900 μm, 250/400 μm, 400/550 μm & možnosti rezila po meri.
  • Rezila, ki jih lahko zamenja uporabnik.
  • Dolžina izolacije do 35 mm.
  • RFID tehnologija in povezava z računalnikom.
  • Deluje z držali za vlakna FH-100, FH-110 in FH-70.



Datoteke za prenos: Brochure SS110 [EN]

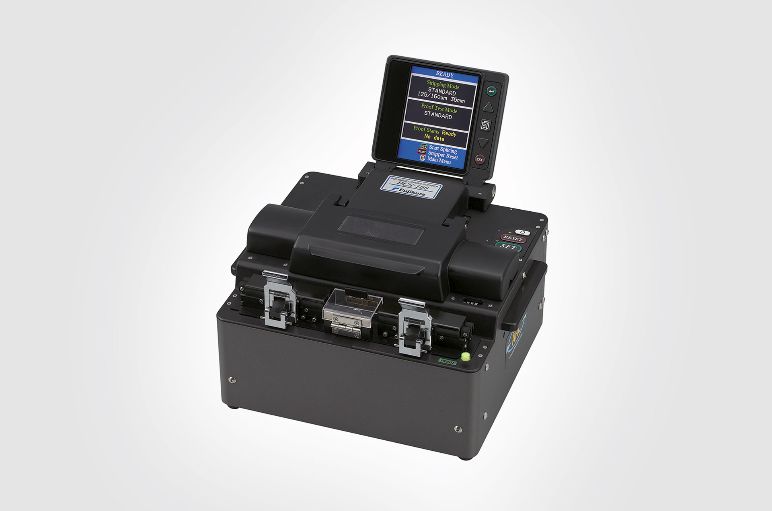

Rezalnik za poliimidni premaz PCS-100

Rezalnik za poliimidni premaz PCS-100

Optična vlakna na osnovi polimimida se zdaj pogosto uporabljajo v naftni in plinski ter medicinski industriji. Poliimidna prevleka ima izjemno toplotno in kemično odpornost na običajne materiale, ki se strjujejo z UV-žarki, vendar za odstranjevanje prevleke potrebujemo dodatno skrb. Nevarno kemično odstranjevanje z uporabo vroče žveplove kisline ali izgorevanje prevleke sta pogosta metoda za odstranjevanje vlaken zaradi tanke prevleke in močnega oprijema prevleke na oblogo vlaken.

PCS-100 (odstranjevalec premazov iz poliamidnih vlaken) je prvo orodje, ki uporablja mehansko odstranjevanje, ki zagotavlja varne, dosledne in hitre rešitve odstranjevanja.

Oglejte si video in izvedite več o izdelku.





Datoteke za prenos:

Data sheet PCS-100 [EN]

Ultrasonic Cleaner USC-03

USC-03 je posebej zasnovano za hitro in učinkovito čiščenje vlaken pred spajanjem. Uporaba etilnega alkohola kot čistilnega sredstva je USC-03 idealna za uporabo v tovarnah in v aplikacijah OEM, kjer je potrebno učinkovito čiščenje vlaken pred spajanjem. USC-03 je namenjen za uporabo z lastnimi Fujikurinimi sistemi držal vlaken FSM-40, 50, 60 in 100 za visoko natezno trdnost spajanja.

USC-03 ima vgrajen časovnik, ki ga lahko nastavite od 0 do 99 sekund, je kompaktne zasnove in tehta le 1 kg je idealen tudi za terensko uporabo. Čistilo ima lastno vibracijsko enoto tipa 50 KHZ Langevin za hitro temeljito čiščenje. Ima čistilno posodo od 24 do 36 cc in vključuje zunanji napajalnik.

Datoteke za prenos:

Data sheet USC-03 [EN]

Visoko natezni odstranjevalec HTS-12

Visoko natezni odstranjevalec HTS-12 je zasnovan za odstranjevanje enega vlakna, tako da na stekleni površini odstranjenih vlaken ni fizičnih stikov. Da bi dosegli ta pogoj, ima HTS-12 natančno linearno drsno podlago za odstranjevanje. Vlakna pri odstranjevanju ne briše nož ali drugi materiali. HTS-12 je opremljen z grelcem za mehčanje vlaknaste prevleke. HTS-12 je kompatibilen z FH-40 in FH-100 Fiber Holder Systemom.

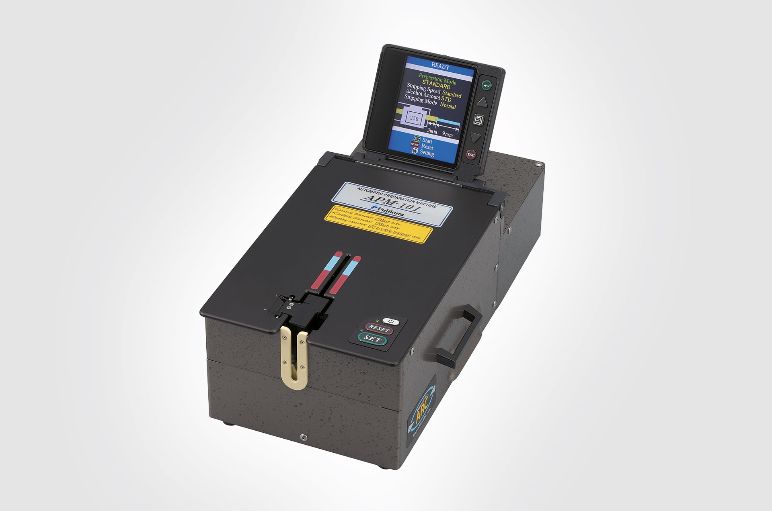

Stroj za avtomatsko pripravo vlaken APM-101

Stroj za avtomatsko pripravo vlaken APM-101

APM-101 doseže visoko hitrost in zanesljivo delovanje pri pripravi optičnih vlaken pred spajanjem.

Za zmanjšanje loma vlaken in možnost nizkokakovostnih rezultatov  APM-101 samodejno izvede odstranjevanje premazov, čiščenje in rezanje optičnih vlaken tako izboljša in poenostavi časa delovanja.

Oglejte si video in izvedite več o izdelku.



Datoteke za prenos:

Data sheet APM-101/102 [EN]

Specialni laserski varilniki

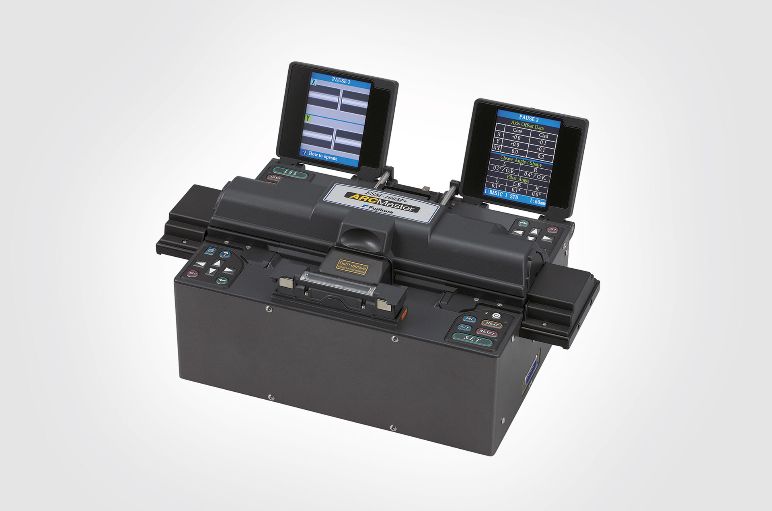

Specdialni laserski varilniki: ArcMaster FSM-100M+ and 100P+

ArcMaster FSM-100M+ and 100P+

Fujikurina nova specialna varilnika FSM-100M+ in FSM-100P+ lahko spajata različne vrste posebnih vlaken, kot so fotonska kristalna vlakna (PCF), strukturirana vlakna in X-LDF (vlakna izjemno velikega premera) do 1200 mikronov premera plašča. S patentiranim sistemom za vpenjanje vlaken 'Split V-groove'. FSM-100P+ lahko poravna vlakna, ki vzdržujejo polarizacijo (PM) s pomočjo Interrealtion Profile Alignment 2 (IPA2) in sistema End View.

Serija Fujikura FSM-100 postavlja standard za fuzijsko spajanje z množico novih funkcij, ki so zasnovane za lažje spajanje. Dvojni LCD monitorji zagotavljajo izboljšane podatke in grafične informacije, ki jih lahko izbere uporabnik v vsaki fazi postopka spajanja. Enote so zasnovane glede na potrebe proizvodnje in so primerne za najbolj priljubljene proizvodne delovne postaje.

Z novo tehnologijo za slikanje vlaken, Interrelation Profile Alignment 2 (IPA2), so zmožnosti poravnave in spajanja možne s skoraj vsako vrsto PM vlaken. S Fujikurino tehnologijo Sweep Arc je možna daljša uporaba zoženih vlaken. Sistem optične analize, ki vključuje tehnologiji CSI (Cold Splice Image) in WSI (Warm Splice Image), zagotavlja številne napredne funkcije, vključno z izboljšanimi zmožnostmi ocenjevanja izgub, zmogljivostjo slike vlaken tako z LDF, majhnimi ali toplotno občutljivimi vlakni.

Optična vlakna lahko opazujemo v aksialni smeri z zrcalom, ki usmerja sliko konca optičnega vlakna v sistem kamere. To omogoča natančno poravnavo edinstveno strukturiranih vlaken, kot so PM vlakna, večjedrna ali druga. Vlakna velikega premera do 1200 mikronov je mogoče spojiti z zračno hlajenimi elektrodami, ki med spajanjem nihajo gor/dol.

FSM-100M+ in FSM-100P+ imata dve tehniki pozicioniranja elektrod, ki zagotavljata vsestranskost brez primere za vsako posebno vlakno. Posebna tehnologija kalibracije obloka omogoča enostaven prenos vrhunskih aplikacij za spajanje iz raziskav in razvoja v proizvodnjo, saj zagotavlja dosledno delovanje in v celoti izkorišča zmogljivosti "plazemskega območja".

Uporabniki lahko programirajo večstopenjske operacije obdelave tako, da vključujejo operacije brez spajanja, kot je ustvarjanje konusov ali krogelnih leč. Fujikura FSM-100P+ specialni fuzijski varilnik vlaken zdaj vključuje novo metodo opazovanja za rotacijsko poravnavo vlaken. IPA2 zagotavlja izboljšano tehniko poravnave za oblikovana in večžilna vlakna. To je poleg predhodno obstoječih zmogljivosti poravnave FSM100P+.

Idealno za vesoljsko in obrambno industrijo, proizvodnjo komponent in opreme iz optičnih vlaken, medicinsko, naftno in plinsko industrijo.

Datoteke za prenos:

Brochure FSM-100e [EN]

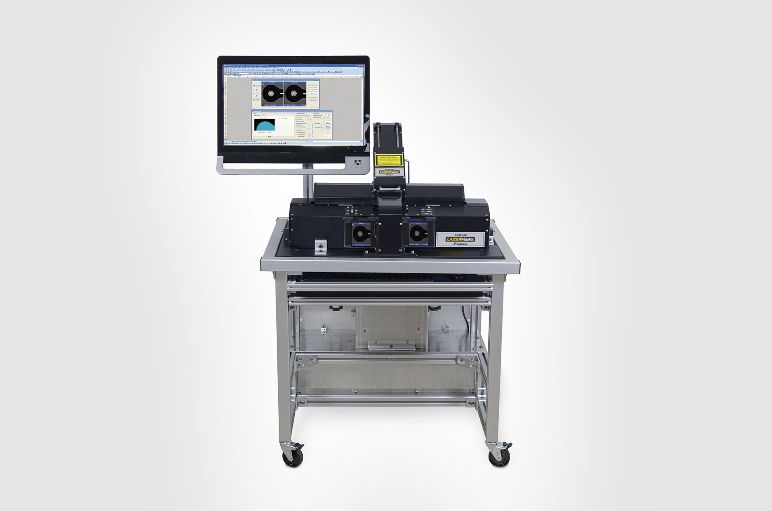

Laserski varilniki serija LZM sistem

Laserski varilniki serija LZM sistem

AFL-ov sistem LZM-100 je namenjen za obdelavo in spajanje steklenih vlaken, ki namesto elektrod uporablja vir toplote z laserjem CO2, ki zagotavlja ponovljivo delovanje in nizko vzdrževanje ter odpravlja vzdrževanje in nestabilnost elektrod ali žarilnih nitk.

Spajanje ali adijabatična zožitev se lahko izvede s premerom vlaken 2,3 mm ali manj. Optični analizni sistem z visoko ločljivostjo deluje skupaj z vgrajeno programsko opremo za popolnoma samodejno spajanje, zožitev in druge postopke oblikovanja vlaken.








CO2 - Laserski vir toplote za spajanje in oblikovanje stekla

Vgrajena programska oprema LAZERMaster je skoraj enaka kot pri spajalnikih Fujikura FSM-100 ARCMaster. Sistem je intuitiven in zelo enostaven za uporabo. Operacije se lahko izvajajo tudi ročno in z računalniškim nadzorom. Na voljo je nadzorni grafični uporabniški vmesnik za računalnik SpliceLab, ki je vnaprej nameščen na prenosnem računalniku in je priložen LZM-100, kar zagotavlja večjo prilagodljivost in boljši nadzor glede na vgrajeno programsko opremo LAZERMaster. Različica LAZERMaster SpliceLab je prav tako zelo podobna spojni seriji ARCMaster SpliceLab.

Kupci lahko ustvarijo lastniške algoritme za nadzor osebnega računalnika in celoten nabor ukazov za nadzor osebnega računalnika:

  • Na voljo najčistejši in najnižji vzdrževalni vir ogrevanja
  • Lasersko varnostno ohišje razreda 1 s trojno odvečno zaporo
  • Dvojni laserski žarek iz stabiliziranega CO2 laserja za enakomerno segrevanje



Datoteke za prenos:

Brochure LZM-100 [EN]
Brochure LZM-110V2-M/110V2-P [EN]
Brochure LZM-110V2-M+/110V2-P+ [EN]
Brochure LZM-120A+ [EN]

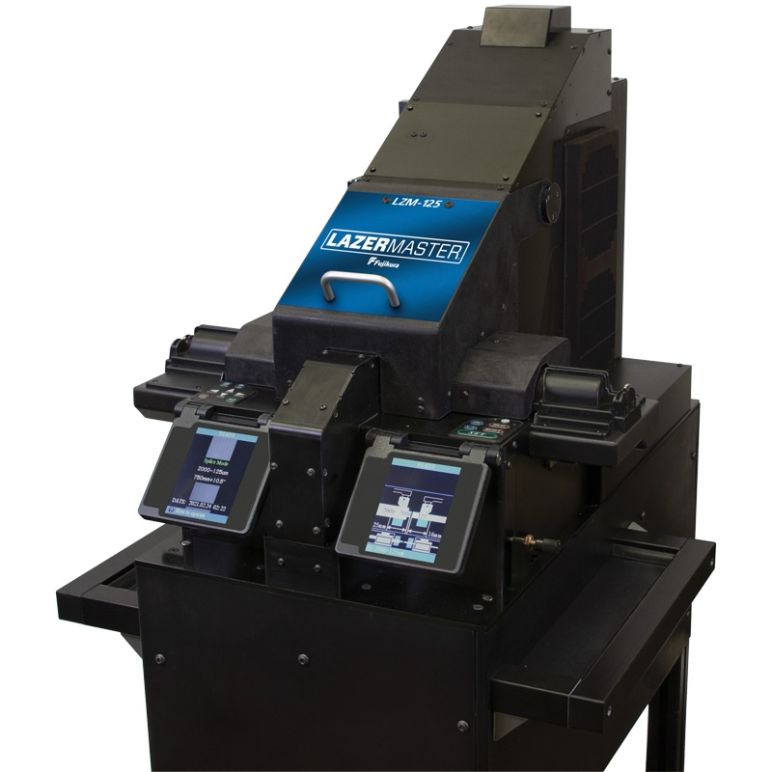

LZM-125 Series

LZM-125 Series

Serija LAZERMaster LZM-125 je sistem za spajanje in obdelavo optičnih vlaken, ki uporablja laserski toplotni vir CO2 za izvajanje spajanja, zoženja (za ustvarjanje MFA), leč ali drugih operacij oblikovanja optičnih vlaken s premerom 2,0 mm ali manj.

Sistem optične analize visoke ločljivosti deluje v povezavi z vgrajeno strojno programsko opremo za popolnoma samodejno spajanje, zoženje in druge postopke oblikovanja.  Visoko natančno obdelave optičnih vlaken omogoča intuitivna in uporabniku prijazna vdelana programska oprema (praktično identična tisti pri spojkah Fujikura FSM-100).

Operacije se lahko izvajajo tudi ročno in z nadzorom računalnika. GUI za krmiljenje FPS PC je priložen seriji LZM-125, ki zagotavlja dodatne funkcije, večjo prilagodljivost in boljši nadzor. FSP GUI se lahko uporablja na osebnem računalniku, ki ga izbere stranka. Stranke lahko ustvarijo tudi lastniške algoritme za upravljanje osebnega računalnika z uporabo celotnega nabora ukazov za upravljane računalnika.



Models:

1. LZM-125M/125P

  1. 10 mm maksimalni Z odmik
  2. 8 mm maksimalni odmik kota

2. LZM-125M+/125P+

  1. 36 mm maksimalni Z odmik
  2. 32 mm maksimalni odmik kota

3. LZM-125A+

  1. 36 mm maksimalni Z odmik
  2. 32 mm maksimalni odmik kota



  • Spoji in obdelava steklenih vlaken s premerom 80 μm do 2,0 mm
  • Gibanje visoke ločljivosti za natančen nadzor med spajanjem in obdelavo
  • Obsežna knjižnica aplikacij, ki jih je mogoče prenesti med družino LZM in FSM
  • FPS PC GUI ponuja dodatne merilne zmogljivosti in nadzor oblikovanja optičnih vlaken
  • CO2 laserski toplotni vir za spajanje in oblikovanje: Čisti modularni laserski vir toplote: Popolnoma brez usedlin na površini vlaken, kot bi se lahko pojavile pri filamentih ali elektrodah
  • Bistveno zmanjša zahteve za vzdrževanje in kalibracijo
  • Lastniški sistem povratnih informacij zagotavlja stabilnost ogrevalne moči
  • Ni potrebe po zunanjem procesnem plinu (kot je potrebno pri sistemih z žarilno nitko) ali vakuumskih sistemih
  • Sistem razreda 1 z redundantnimi avtomatiziranimi laserskimi varnostnimi funkcijami
  • Motorizirana ogledala za samodejno prilagajanje poti žarka



Datoteke za prenos:

Brochure LZM-125 Series [EN]
