Conectores de cables push-in HelaCon – para conexiones de cables profesionales

Conectores de cables push-in en todas las variantes: para cada área de la instalación eléctrica

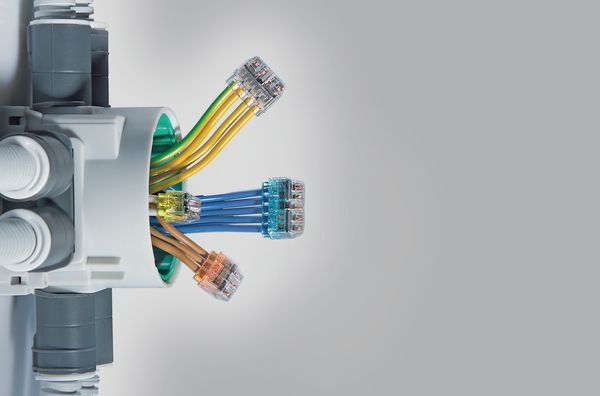

Conectores de cable a presión Familia HelaCon

La gama de conectores de cable a presión HelaCon se utiliza para la terminación y distribución rápida, fácil y confiable de cables y conductores en aplicaciones de carcasas eléctricas. Se pueden utilizar dentro de un rango típico de tensión de carcasa de hasta 450 voltios. Una gran variedad de polos de entrada permite una gran flexibilidad en la aplicación dependiendo del número de conductores y del espacio disponible.

Se pueden procesar cómodamente secciones de hasta 2,5 mm² y permiten el uso de escaleras más gruesas en caso de caída de tensión. La forma de distribución de cables y derivaciones varía de un país a otro debido a los diferentes tipos de cables, diámetros, colores, cajas de conexiones y sistemas de montaje utilizados.

Descripción del producto

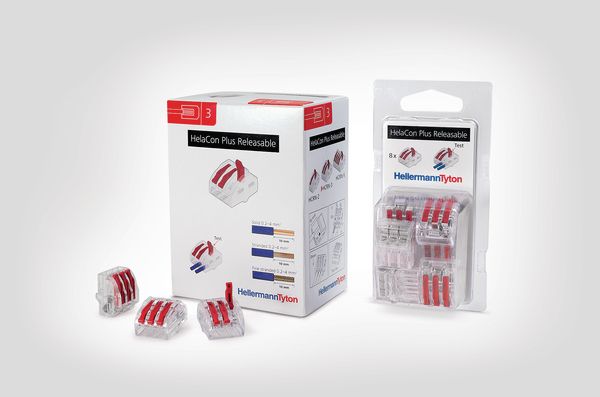

Conectores de cables HelaCon Plus Releasable

Conectores de cables HelaCon Plus Releasable

¿Cómo conectar conectores de cables?

El resorte de doble cabeza recientemente desarrollado de nuestro terminal de conexión HelaCon Plus Mini lo hace especialmente fácil para usted, ya que el cable a presión se puede insertar en el terminal con mucho menos esfuerzo, especialmente práctico en zonas de difícil acceso o cuando se trabaja por encima de la cabeza. Gracias a la carcasa transparente también podrás comprobar de un vistazo si el cable está correctamente colocado. Mira lo fácil que funciona en este vídeo.

No importa cuán distintos sean los requisitos individuales: la serie de conectores de cables HelaCon ofrece la mejor solución para cada tarea, en todo el mundo. Los diferentes códigos de colores ayudan a diferenciar fácilmente los tamaños de los conectores de cables a presión. Todas las entradas de cables están en fila en un lado. Una entrada de prueba de potencia separada en el frente garantiza la seguridad durante la aplicación, instalación y mantenimiento. Se puede utilizar al mismo tiempo cualquier conductor con una sección entre 0,5 y 2,5 mm², sin impacto en la unión adyacente.

Al ser de tamaño compacto, los conectores de cable a presión HelaCon encajan perfectamente en espacios reducidos y generalmente se pueden utilizar en todo tipo de cajas de conexiones, ya sea de pared o empotradas.

Conectores de cable push-in HelaCon Easy

Conectores de cables HelaCon Easy: características y beneficios

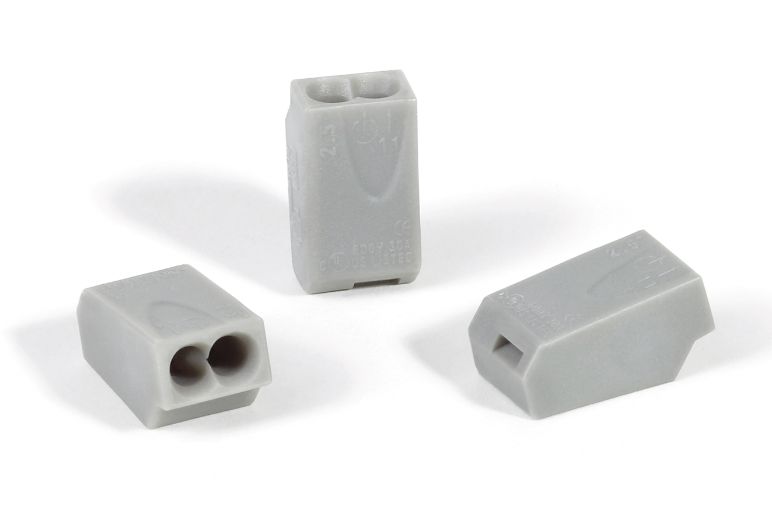

Conectores de cables HelaCon Easy

La gama de conectores de cable a presión se utiliza para la conexión y distribución rápida, fácil y confiable de conductores en aplicaciones de carcasas eléctricas. Están diseñados para usarse en un rango típico de tensión de carcasa de hasta 450 voltios.

Una gran variedad de polos de entrada permite una gran flexibilidad en la aplicación dependiendo de la cantidad de conductores de alambre y el espacio disponible. Se pueden procesar cómodamente diámetros de hasta 2,5 mm² y permiten el uso de conductores más gruesos cuando se produce un grupo de tensión.

Conectores de cables HelaCon Easy: campos de aplicación

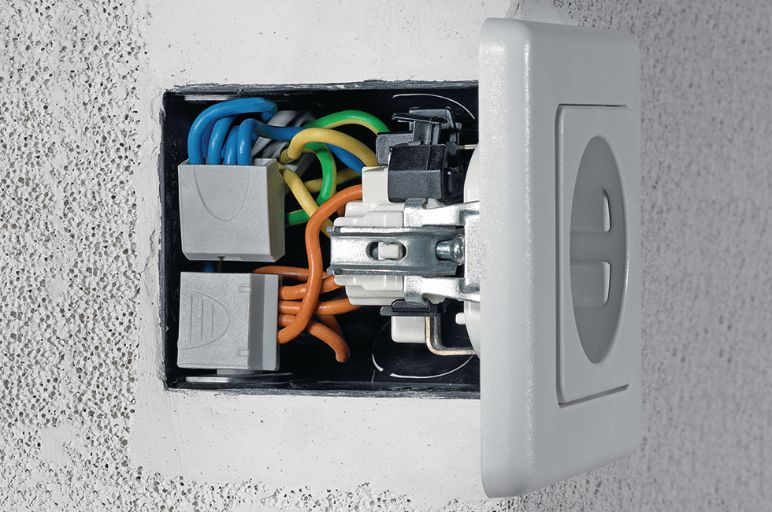

Conectores de cables HelaCon Fácil aplicación

Al ser de tamaño compacto, encajan perfectamente en espacios reducidos y generalmente se pueden utilizar en todo tipo de cajas de conexiones, ya sea de pared o empotradas.

Los engarzadores de cables HelaCon Easy están diseñados exclusivamente para su uso con cables sólidos con un rango de diámetro de hasta 2,5 mm². No se deben utilizar conductores de alambre doblados, trenzados o de hilos finos.

Rango de cables (cULus): 22-12 AWG Sol. Cu / 22-14 AWG Cable bañado en estaño Str. Cu

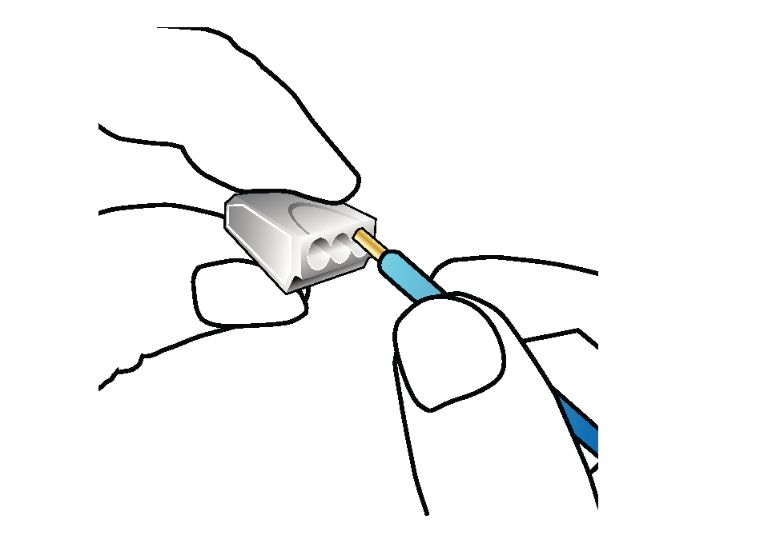

Cómo utilizar conectores de cables HelaCon Easy

Conectores de cables HelaCon Fácil de usar

• Asegúrese de que la energía esté apagada antes de la instalación.
• Utilice únicamente cables de cobre a granel.
• Quítelos aproximadamente 11 mm.
• Insértelos completamente en el conector del cableado.
• Utilice el voltímetro a través de una entrada de prueba separada.
• Para cambiar o corregir un cable, sosténgalo y gírelo alternativamente hacia la izquierda y hacia la derecha mientras tira del conector del cable.


Conectores de cables Conectores de cables


Conectores de cableado HelaCon Plus Mini

Conectores de cables HelaCon Plus Mini: características y beneficios

Conectores de cables Familia HelaCon Plus Mini

HelaCon Plus Mini es un sofisticado conector de cable a presión para conexiones de cables profesionales en aplicaciones de carcasas eléctricas.

El resorte doble recientemente desarrollado permite un fácil procesamiento y ayudará a los instaladores especialmente en situaciones difíciles como trabajos por encima de la cabeza. Esto garantiza una fijación adecuada, que se puede comprobar ópticamente a través de la carcasa transparente.

Los diferentes códigos de colores permiten una cómoda identificación de las diferentes abrazaderas de conexión. Una entrada de prueba de voltaje separada en el frente garantiza la seguridad durante la aplicación, instalación y mantenimiento.

Conectores de cables HelaCon Plus Mini: campos de aplicación

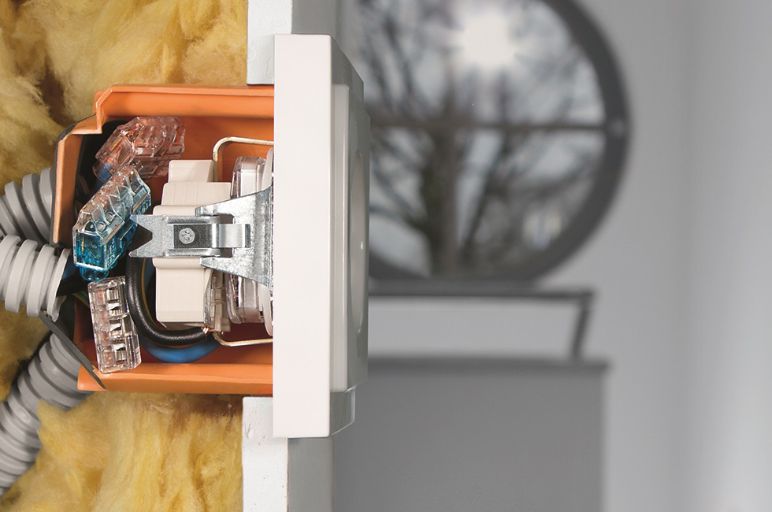

Conectores de cables Aplicación HelaCon Plus Mini

Los conectores de cables HelaCon de policarbonato (PC) se utilizan para la conexión y distribución rápida, sencilla y fiable de escaleras en el campo de la instalación electrónica.

Las conexiones se pueden utilizar en todo tipo de cajas de conexiones ya sean de pared o de empotrar.
HelaCon Plus Mini ofrece la mejor solución posible cuando se requiere un procesamiento conveniente y la máxima seguridad.

Cómo utilizar conectores de cables HelaCon Mini

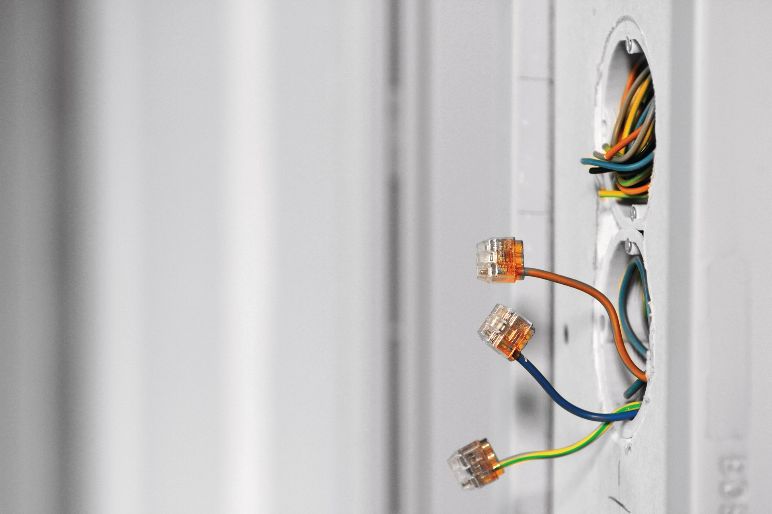

Conectores de cables Aplicación HelaCon Plus Mini

• No trabajar bajo carga.
• Utilice únicamente cables de cobre resistentes y trenzados.
• Longitud de la tira 11 mm.
• Introduzca toda la longitud pelada en el conector del cable; compruebe la conexión a través de la carcasa transparente.
• Utilice la entrada de prueba de voltaje de fácil acceso en la parte trasera.
• Desconexión del cableado: Sujete el cable y gire el conector del cable hacia la izquierda y hacia la derecha.


Aplicación de conectores de cables Aplicación de conectores de cables


Imagen 1: El doble resorte permite introducir fácilmente el conductor.
Imagen 2: Una entrada de prueba separada en la parte trasera permite el uso de un medidor de voltaje.
Imagen 3: Cables macizos 0,5 - 2,5 mm².
Imagen 4: Cables trenzados 1,0 - 2,5 mm².
Imagen 5: No apto para cables flexibles.

Terminal de cable HelaCon Lux

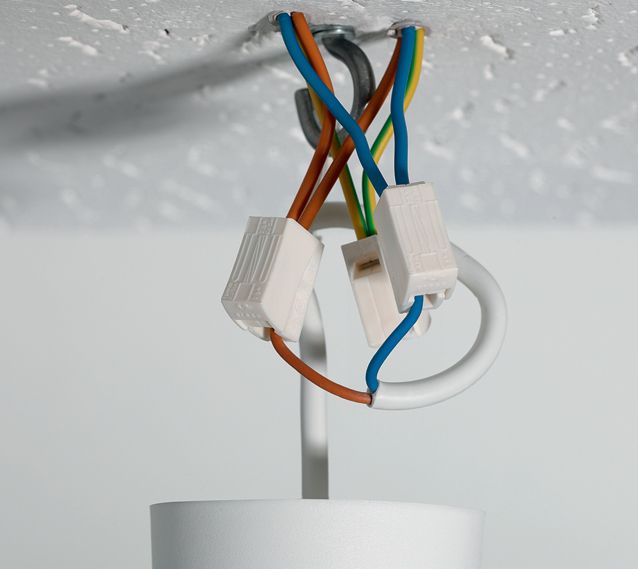

Conectores de cables Aplicación HelaCon Lux

Una aplicación típica es el sistema de iluminación, donde la enorme escalera de cableado oculto debe conectarse a un conductor flexible para la iluminación. La variante 2/1 permite conectar los cables de alimentación para dispositivos adicionales.

El conductor del lado de salida/iluminación se puede insertar fácilmente presionando el mecanismo de bloqueo y se puede soltar del mismo modo en cualquier momento.

El lado de iluminación puede llevar cualquier tipo de conductor y hace que las abrazaderas de acoplamiento HelaCon Lux también sean útiles para conectar dispositivos que llevan cables de conexión flexibles como dispositivos de control, por ejemplo, para persianas, ventiladores y otros accionamientos.

Conectores de cable push-in HelaCon Lux: características y ventajas

• Ideal para conectar cables sólidos con cables flexibles
• Combina un conector a presión con un mecanismo de resorte de bloqueo/desbloqueo
• Para conductores de hilo fino en la entrada de iluminación
• Uso con corriente de voltaje típica de 450 V / 24 A
• Una o dos entradas para conductor masivo
• Aplicación muy flexible
• Baja fuerza de inserción
• Aplicación sin herramientas para una conexión fácil, segura y que ahorra tiempo
• Especialmente para trabajos elevados y cuando los cables son de difícil acceso

NOVEDAD: prácticos envases tipo blister en tiendas de bricolaje seleccionadas

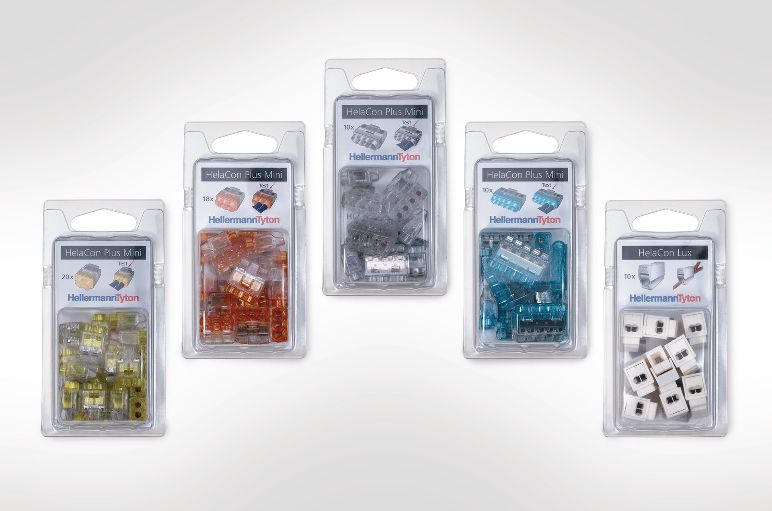

Helacon Plus Mini y HelaCon Plus Lux ahora están disponibles en prácticos blísteres.

Nuestros conectores HelaCon Plus Mini y HelaCon Lux ahora también están disponibles en prácticos blísteres. Estos sets, que encontrarás en tiendas de bricolaje seleccionadas, contienen entre 10 y 20 productos y permiten un montaje rápido y sencillo de conductores eléctricos de baja tensión en edificios.

Conectores de cables universales: HelaCon Plus Releasable

Conectores de cables HelaCon Plus Releasable: características y beneficios

Los conectores Releasable HelaCon Plus se utilizan para todo tipo de cables para conectar cables y conductores en el campo de la instalación eléctrica. Los conectores se pueden utilizar en todo tipo de cajas de conexiones ya sea de pared o empotradas. HelaCon ofrece la mejor solución posible cuando se requiere un procesamiento conveniente y la máxima seguridad.

Conectores de cables universales - HelaCon Plus Releasable
  • No trabajar bajo carga.
  • Utilice únicamente cables conductores de cobre sólidos y trenzados.
  • Longitud de la tira 10 mm.
  • Abra la palanca y empuje toda la longitud pelada dentro del receptáculo de cables; verifique la conexión a través de la carcasa transparente.
  • Utilice la entrada de prueba de voltaje de fácil acceso en la parte inferior.
  • Desconectar el cable: abra la palanca para liberar el cable deseado.

Conectores de cables universales: HelaCon Plus Releasable Conectores de cables universales: HelaCon Plus Releasable

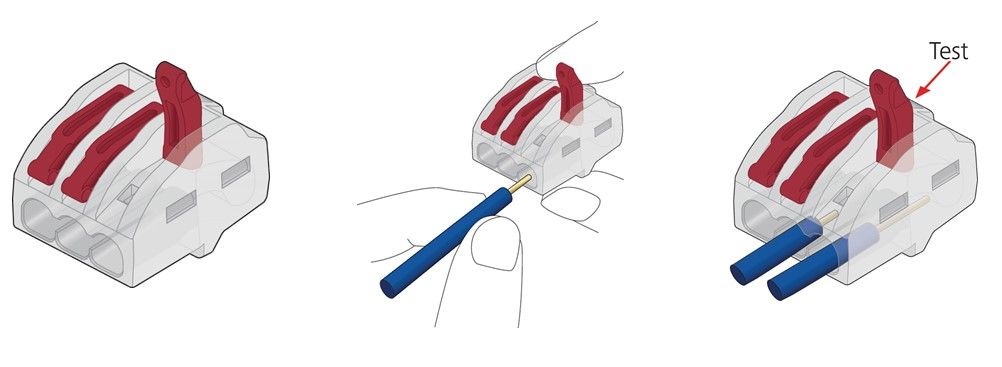

Paso 1: La longitud de pelado de 10 mm se puede verificar visualmente con la marca en el conector de cable liberable HelaCon Plus.

Paso 2: Abra la palanca para la instalación de cables trenzados y de hilo fino.

Paso 3: Verificación visual después de instalar los cables a través de la carcasa transparente.

Paso 4: Entrada de prueba del multímetro en la parte superior del conector.

Ventajas de los conectores HelaCon Plus Mini

Conectores de cables push-in: trabajar con una visibilidad clara

Los conectores sin tornillos en el ámbito de las instalaciones domésticas se utilizan cada día innumerables veces. Aunque se trata de un trabajo rutinario, requiere mucha diligencia.

Un ajuste firme y seguro es indispensable para un funcionamiento duradero y sin fallos. De lo contrario, un trabajo descuidado puede provocar daños y sobrecalentamiento y, en el peor de los casos, provocar una situación peligrosa como un incendio.

La carcasa transparente de la nueva serie de conectores de cable HelaCon Plus Mini permite un control óptico rápido y sencillo de si el conductor encaja en el cierre. Este es un factor de seguridad nada despreciable y acelerará las pruebas de aceptación de la instalación eléctrica completa.

Conectores de cables: diferentes tipos de cables y secciones transversales

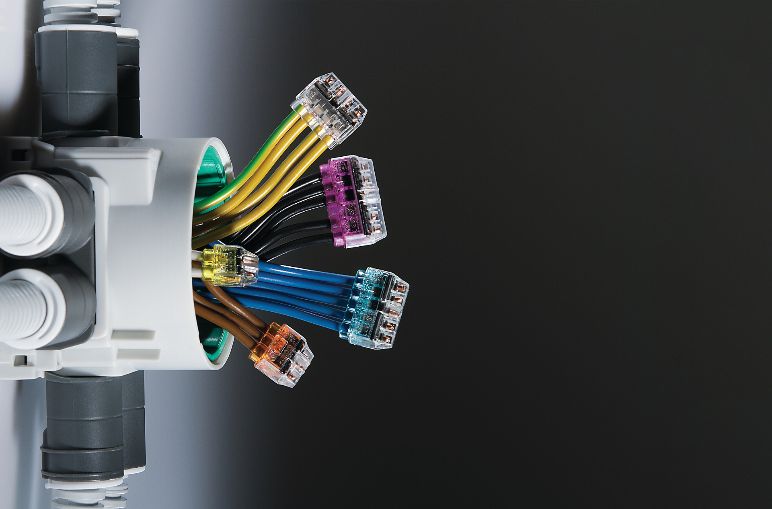

Conectores de cables HelaCon

Las bajas fuerzas de empuje gracias a la última tecnología de doble resorte permiten el uso de conductores de un solo núcleo o de varios núcleos.

La fijación libre de cada resorte doble permite el uso simultáneo de varias secciones de conductor entre 0,5 y 2,5 mm² dentro de un conector sin impacto en el enlace adyacente.

Tenga en cuenta que HelaCon Plus Mini no está diseñado para cables de hilo fino.

Preguntas frecuentes: preguntas frecuentes

¿Qué es un conector de cable a presión?

Se utiliza un conector de cable a presión para conectar cables de forma segura. Los conectores de cables modernos, como la gama HelaCon, tienen resortes incorporados. Estos están diseñados para facilitar la inserción del conductor en el terminal (lo cual es particularmente beneficioso cuando se utilizan conductores trenzados), manteniendo al mismo tiempo el conductor en su lugar de forma segura en el terminal. En cambio, en el caso de una abrazadera de corona, el conductor debe atornillarse manualmente, lo que aumenta el riesgo de conexiones defectuosas y sobrecalentamiento. Los bloques de terminales de doble resorte garantizan un proceso de instalación más fácil de usar, eficiente y confiable.

¿Cómo se abre un conector de cable a presión?

Un conector a presión está diseñado para instalaciones a largo plazo donde el extremo del cable pelado se inserta rápida y fácilmente en el conector para una conexión segura y duradera. Los conectores que se pueden abrir, como HelaCon Releasable, están diseñados para trabajos de mantenimiento y preinstalación.

¿Por qué un conector de cable a presión debería ser transparente?

Los conectores de cables HellermannTyton tienen una carcasa de terminal transparente para permitir comprobar visualmente que el conductor está instalado correctamente.

¿Qué significa el color de un conector de cable a presión?

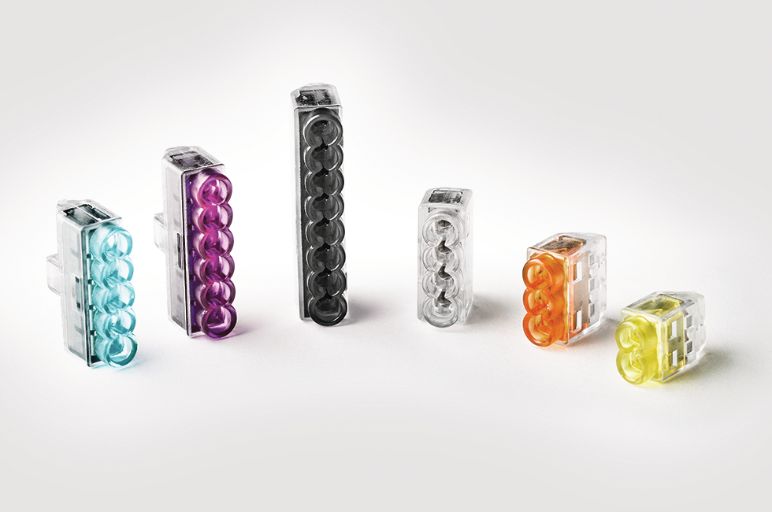

Los conectores de cable push-in se suministran en diferentes colores transparentes según el número de conductores que se pueden conectar. Los bloques de terminales HelaCon Plus Mini están disponibles en 6 colores y tamaños diferentes:

  • Amarillo para 2 conductores
  • Naranja para 3 conductores
  • Transparente para 4 conductores
  • Azul para 5 conductores
  • Violeta para 6 conductores
  • Negro para 8 conductores
