Fijadores en P para montaje de cables y mangueras

Fijadore P-Clip agilizará la gestión de cables

Los fijadores en P de metal y plástico han evolucionado. ¡Eche un vistazo al fijador en P con trinquete!

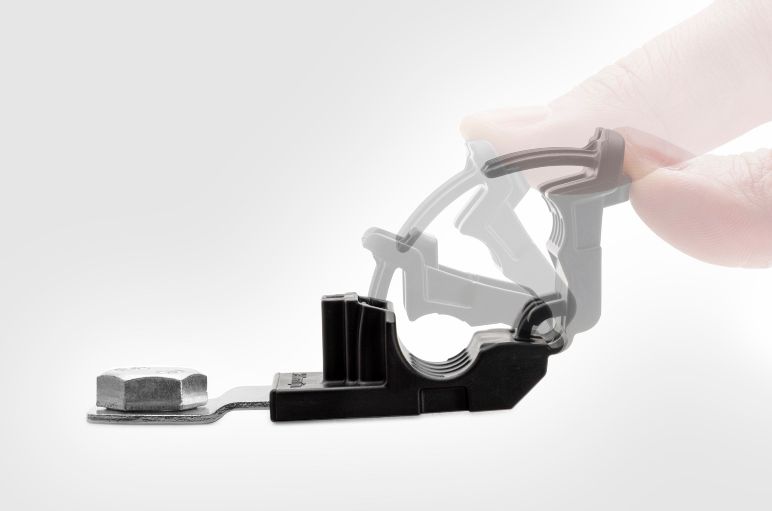

Fijador en P con trinquete con mecanismo de trinquete.

En HellermannTyton nos esforzamos en tomar convenciones de diseño establecidas para fijar piezas y mejorarlas. Por eso, cuando recibimos una solicitud sobre una forma más versátil de montar y sujetar cables y mangueras en maquinaria de construcción, aceptamos el desafío. Aplicamos nuestro amplio conocimiento en diseño de precintos para resolver todas las limitaciones mecánicas del fijador en P convencional que nos hablaron nuestros clientes.

El resultado es el fijador en P con trinquete. Es el fijador en P más fácil de usar, versátil y robusto para sujetar y fijar cables, alambres, tuberías y mangueras del mercado.

Especialmente para trabajos de mantenimiento, Fijador P-Clip es la solución ideal: los cables y alambres se pueden reemplazar con facilidad y sin tener que desenroscar el producto. Todo lo que necesitas es un destornillador para volver a abrir el cierre. Esto significa que el fijador en P Ratchet se puede reutilizar cientos de veces.

Descripción del producto

El diseño marca la diferencia: cómo se beneficia de nuestro fijador en P con trinquete

Adaptamos las características de Fijador P-Clip a los siguientes requisitos de usabilidad:

  • Libertad de elección: etapas de montaje previas y finales separadas.
  • Fácil instalación: cerrar con una sola mano.
  • Elimine los pellizcos: el estriado centra el paquete automáticamente.
  • Reabrir, reutilizar: fácil liberación con un destornillador de punta plana.
  • Reduzca el inventario de piezas: cuatro tamaños flexibles (6,2 mm - 51 mm de diámetro).
  • Configure de manera flexible: múltiples dimensiones de placa de montaje disponibles.
  • Maximice la durabilidad: PA66 endurecido, resistente a los rayos UV y acero libre de corrosión.
  • Extras opcionales: inserciones suaves y lengüeta de tensión para una calidad repetitiva.

Ventajas


Fijador en P con trinquete, cierre con una mano, función de reapertura y pestaña de tensión Fijador en P con trinquete, cierre con una mano, función de reapertura y pestaña de tensión


Ventaja 1: puedes preinstalar el fijador en P antes de cerrarlo

¡Con el fijador P de trinquete ahora puede determinar la ruta deseada para sus cables, mangueras o tuberías incluso antes de que se hayan entregado los cables, tuberías o mangueras!

Esta operación de dos etapas también le brinda la libertad de dividir la tarea de fijación y fijación en el sentido del tiempo, o entre diferentes instaladores o contratistas. Incluso puedes fijar las abrazaderas al arnés antes de instalarlo.

El fijador en P con trinquete se puede cerrar fácilmente con una mano hasta alcanzar el diámetro óptimo. El clic audible del trinquete asegura al usuario que el fijador se ha cerrado de forma segura. Vea lo fácil que es trabajar con él en nuestro videoclip.

El fijador en P con trinquete también satisface las necesidades de control de calidad de los ingenieros de procesos. Una pestaña de tensión opcional y la pistola para sujetacables de la serie EVO de HellermannTyton permiten a los instaladores cerrar el fijador en P con exactamente la misma tensión cada vez.

Ventaja 2: puedes volver a abrir el fijador en cualquier momento para realizar tareas de mantenimiento

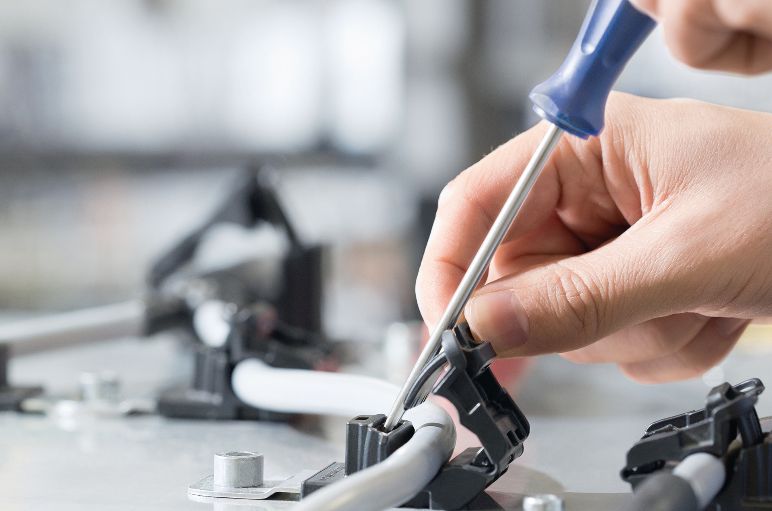

El fijador P de trinquete se puede reabrir simplemente

A diferencia de los cierres omega de plástico, los clips a presión o los fijadores de dos piezas, hemos diseñado el fijador en P con trinquete para que se pueda volver a abrir fácilmente sin tener que desmontar el paquete de los puntos de fijación.

Este es un gran beneficio para los ingenieros de mantenimiento, especialmente cuando es necesario adaptar o modificar los mazos de cables para adaptarse a nuevos puntos de conexión.

Simplemente inserte un destornillador de punta plana en la ranura y saque el cierre de trinquete. El material plástico está especialmente endurecido para que puedas volver a abrir y reutilizar el fijador una y otra vez.

Ventaja 3: reduzca la cantidad de fijadores y clips en su inventario

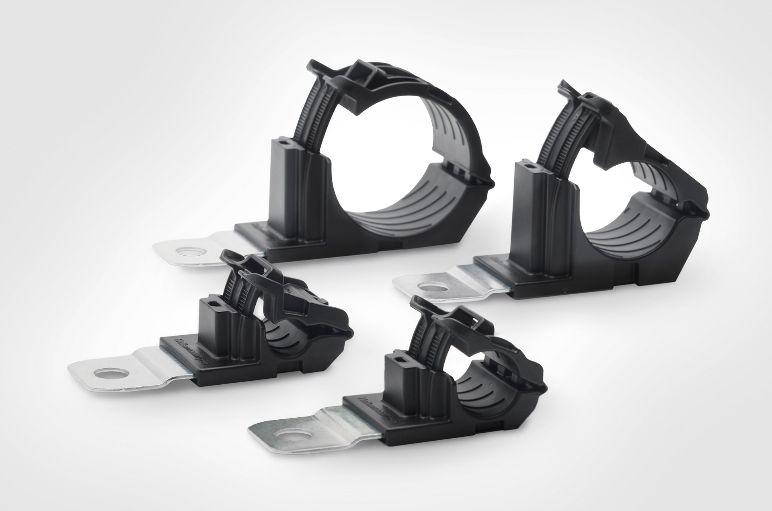

Ratchet P-Clip reduce la cantidad de fijadores y clips en su inventario y está disponible en cuatro tamaños.

El fijador en P con trinquete está disponible en cuatro tamaños, todos ellos ajustables.

Los inventarios de piezas se pueden reducir significativamente y los instaladores ya no necesitan transportar una amplia gama de clips en diferentes diámetros fijos.

Con solo cuatro fijadores en P de trinquete e inserciones blandas opcionales, puede prescindir de docenas de fijadores de aluminio y clips en P de metal o plástico.

Configuraciones

Los cuatro fijadores en P con trinquete (para diámetros de haz de 6,2 mm a 51 mm) son fáciles de combinar en un único punto de montaje . Las placas de montaje de acero inoxidable galvanizadas están disponibles en diferentes longitudes y con cuatro tamaños de orificios de montaje diferentes (M6, M8, M10 y M12).

Las robustas placas de montaje de acero inoxidable también están disponibles en cuatro ángulos diferentes (desplazados 180° y 90° o elevados 30° y 15°). Esto permite combinar varios fijadores en un punto de fijación apilando las placas de montaje. Separar el montaje de los fijadores del cable no podría ser más sencillo.

La variedad de ángulos, longitudes y dimensiones de la placa de montaje del fijador en P con trinquete hacen posible una cantidad infinita de alineaciones y configuraciones. Estas son algunas de las configuraciones más populares que utilizan nuestros clientes:


Configuraciones fijas con fijadores en P de trinquete Configuraciones fijas con fijadores en P de trinquete

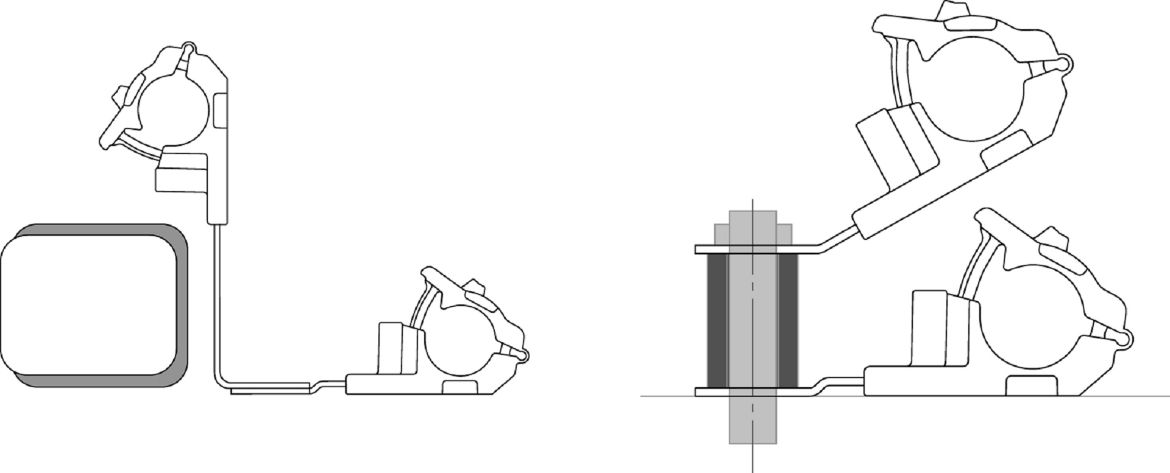

Dos p-clips fijados cara a cara en un punto de montaje y dos p-clips con respaldo en un punto de montaje.



Configuraciones de fijador en P con trinquete Configuraciones de fijador en P con trinquete


Diferentes ángulos para sortear obstrucciones y dos fijadores apilados en un perno usando un espaciador.

También hay disponibles inserciones de silicona suave para una protección adicional del aislamiento de cables sensibles. Simplemente empújelos hacia las paredes del fijador antes de cerrar. Los insertos blandos son mucho más fáciles de aplicar que los ojales de goma en los fijadores en P de aluminio.

Nuestros diseñadores también pensaron en algo encima, ¡que esté literalmente encima! Un soporte en la parte superior del fijador en P facilita la conexión de mangueras o cables con precintos para cables normales. Por lo tanto, ahora resulta sencillo enrutar varios haces de cables en paralelo o junto a tuberías y mangueras.

Puede ver esta interesante característica en este video introductorio:



¿Dónde se utilizan los fijadores en P con trinquete?

NUEVO: Una versión del fijador en P con trinquete fabricada con poliamida PA66V0 está disponible para nuestros clientes de construcción de vehículos ferroviarios. Este material cumple con los requisitos de seguridad contra incendios de la norma ferroviaria europea EN 45545-2. La placa de montaje de acero inoxidable es resistente a la corrosión. Por favor contáctenos aquí para más información

Las fuentes de energía renovables, los sistemas de información digital y la electrónica que los sustenta siguen evolucionando en todos los aspectos de nuestras vidas. Como consecuencia de ello, la complejidad de los esquemas de cableado aumenta.

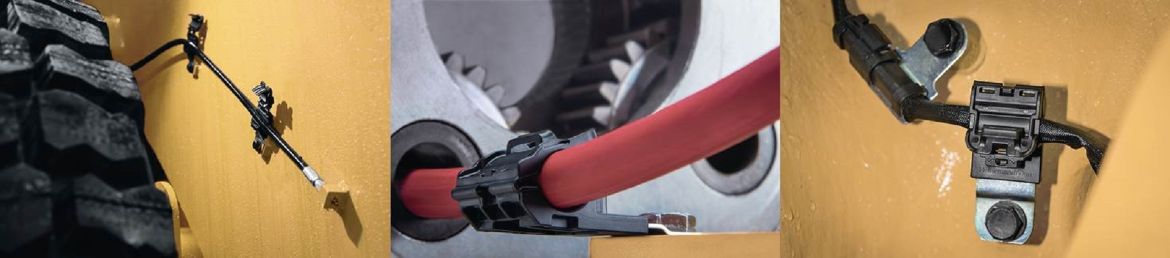

Nuestros clientes utilizan Ratchet P-Clip en instalaciones fotovoltaicas y torres de turbinas eólicas, en trenes, barcos y en todo tipo de vehículos pesados ​​como grúas móviles o maquinaria agrícola. Consulte la historia de nuestro blog para descubrir más sobre cómo los clientes utilizan Ratchet P-Clip en sus instalaciones.

El fijador es robusto y reutilizable y no le defraudará, incluso en los entornos más exigentes o a temperaturas que oscilan entre -40 °C y +105 °C.




Fijador tipo P RatChet Fijador tipo P RatChet


Guía de selección

Cómo seleccionar la abrazadera P de trinquete correcta para su instalación

Con Ratchet P-Clip, HellermannTyton le brinda la máxima libertad para configurar el enrutamiento de cables y mangueras tal como lo necesita. No hay necesidad de hacer concesiones.
Aquí encontrará una guía que le ayudará a elegir el fijador en P con trinquete adecuado para su aplicación.

1: ¿Qué diámetro de paquete tienes?

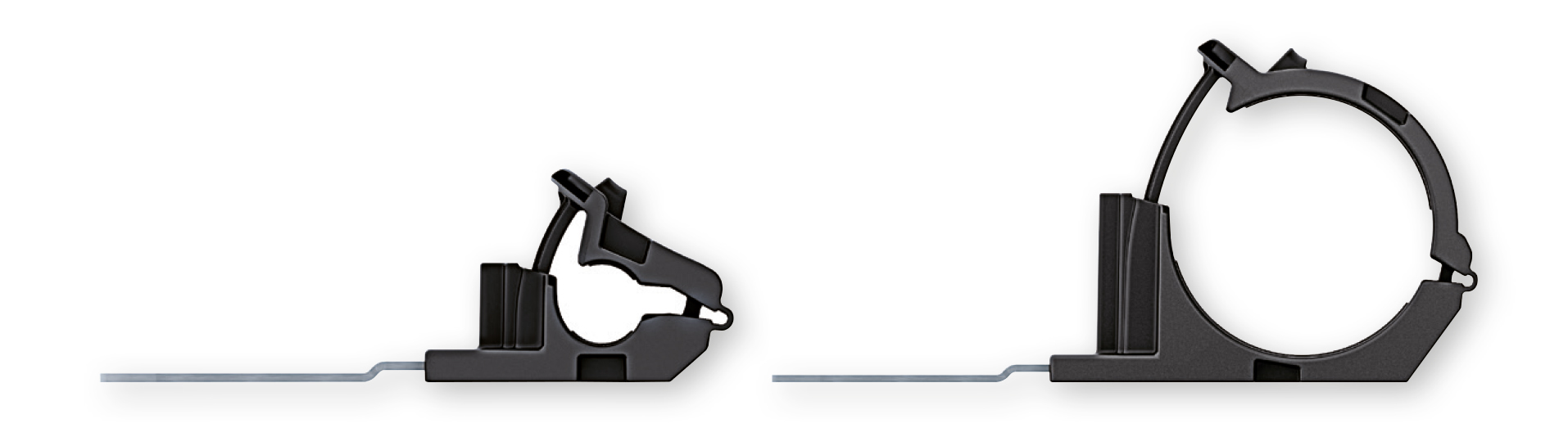

Tamaños de fijador en P de trinquete desde pequeño (A) hasta grande (D). Tamaños de fijador en P de trinquete desde pequeño (A) hasta grande (D).


Puedes elegir cuatro tamaños que van desde pequeño (A) hasta grande (D):

2. ¿Qué ángulos necesitas rodear?

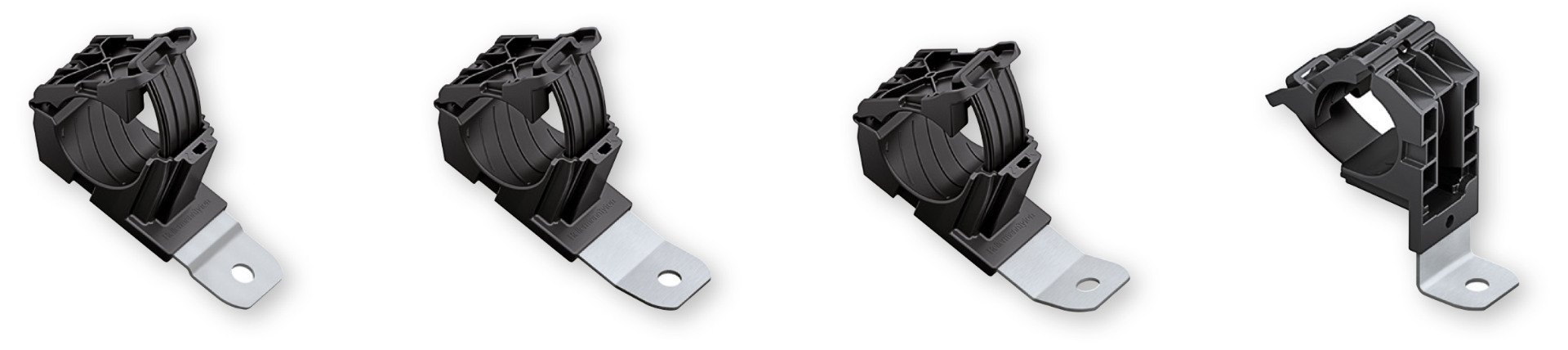

Los fijadores en P con trinquete están disponibles en 180°, 15°, 30° y 90°. Los fijadores en P con trinquete están disponibles en 180°, 15°, 30° y 90°.


Los fijadores en P con trinquete HellermannTyton están disponibles en variantes rectas de 180°, con ángulos de 15°, 30° o 90°.


3. ¿Qué longitud de placa de montaje es la adecuada para usted?

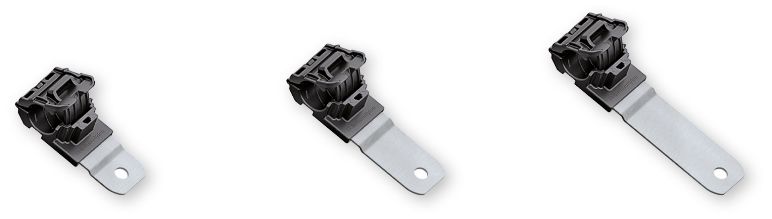

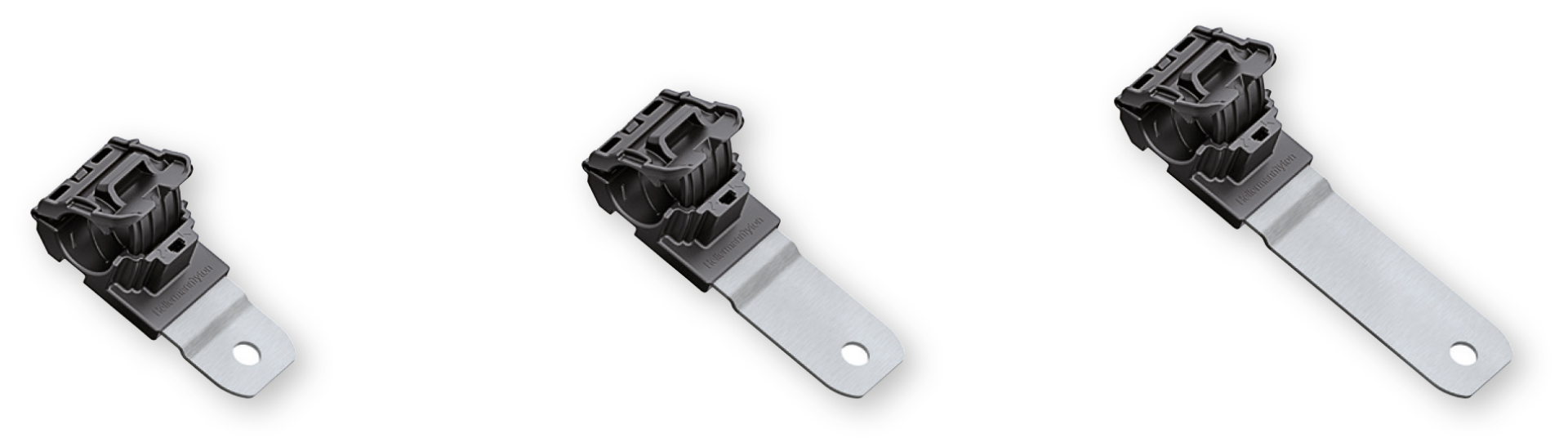

Fijador P con trinquete en corto, mediano y largo Fijador P con trinquete en corto, mediano y largo


Elija entre placas de montaje de acero inoxidable cortas, medianas o largas.
Tenga en cuenta que los orificios siempre están equidistantes del centro del fijador, pero algunas variantes de ángulo no están disponibles en las tres longitudes.

4. ¿Qué tamaño de orificio necesitas para tu punto de montaje?

Como los fijadores en P con trinquete están diseñados para aplicaciones de servicio pesado, ofrecemos cuatro tamaños de orificios diferentes para usar con tamaños de pernos estandarizados. Puedes elegir entre:

  • M6 (6mm)
  • M8 (8mm)
  • M10 (10mm)
  • M12 (12 mm)

Todos nuestros clips

Nuestra gama completa de fijadores y clips para cables

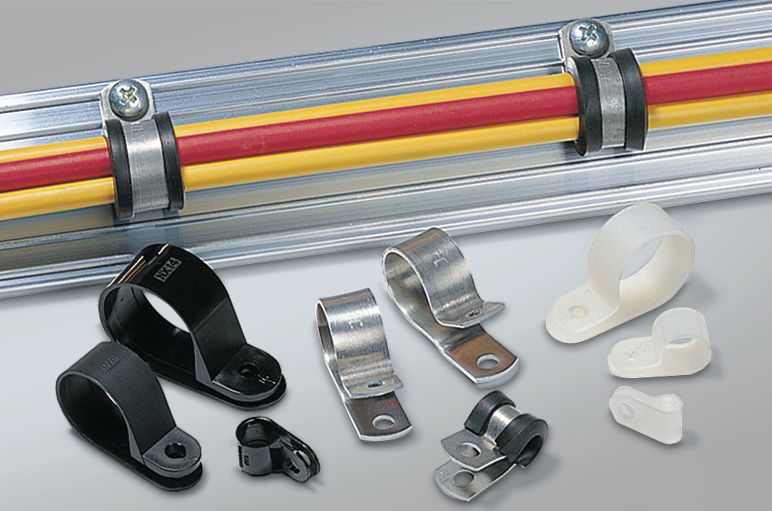

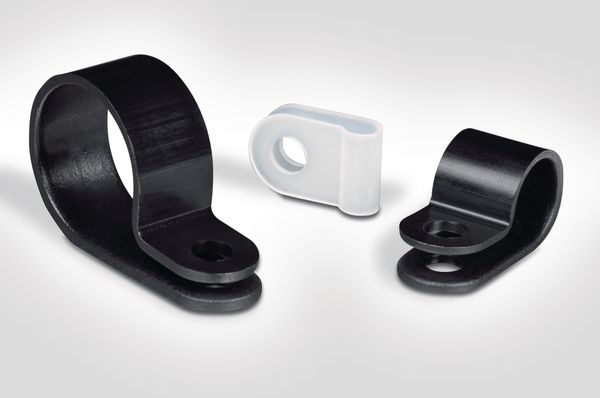

Fijadores en P de plástico y metal

Los fijadores para cables son una forma económica de fijar haces de cables, a menudo en paralelo a mangueras o tuberías. Los fijadores en P convencionales son clips de una sola pieza hechos de metal o plástico que sujetan mecánicamente cables eléctricos, mangueras hidráulicas o tuberías a lo largo de su recorrido.


Ya sean de acero, aluminio o nailon (poliamida 6.6), todas estos fijadores de montaje tienen una cosa en común: cuando están cerradas, parecen la letra "P" desde el lateral, de ahí su nombre.

¿Qué es un fijador en P o un clip en P? ¿Como funciona?

Los fijadores en P bloquean los cables y las mangueras en su lugar y ayudan a garantizar que la maquinaria, los vehículos y los equipos sigan funcionando. Sujetan mecánicamente alambres, cables o mangueras y se fijan de forma segura a un punto de anclaje, normalmente con un tornillo o perno.

Los ingenieros de producto de HellermannTyton decidieron que era hora de evolucionar el diseño de la abrazadera en P, especialmente para clientes con necesidades de servicio pesado. Las limitaciones de diseño inherentes de la abrazadera en P tradicional incluyen las siguientes:

  • El fijador no está cerrada de forma segura hasta que se aplica el tornillo o perno de fijación.
  • Los diámetros de los fijadores en P son inflexibles, por lo que hay que llevar muchos tamaños.
  • Los daños a los cables pueden deberse a fijadores mal ajustados o desalineados.
  • Los fijadores en P tradicionales sólo se pueden volver a abrir desmantelando todo el conjunto.

Nuestra solución a los requisitos de los clientes industriales de un fijador resistente que se adapte a diferentes diámetros de haz es el fijador en P con trinquete.

Los fijadores en P tradicionales todavía tienen su lugar

Entendemos que cuando se trata de seleccionar fijadores y clips, a menudo es como elegir entre un simple cordón de zapato o la sofisticada hebilla de una bota de esquí. Ambos hacen un excelente trabajo en aquello para lo que fueron diseñados.

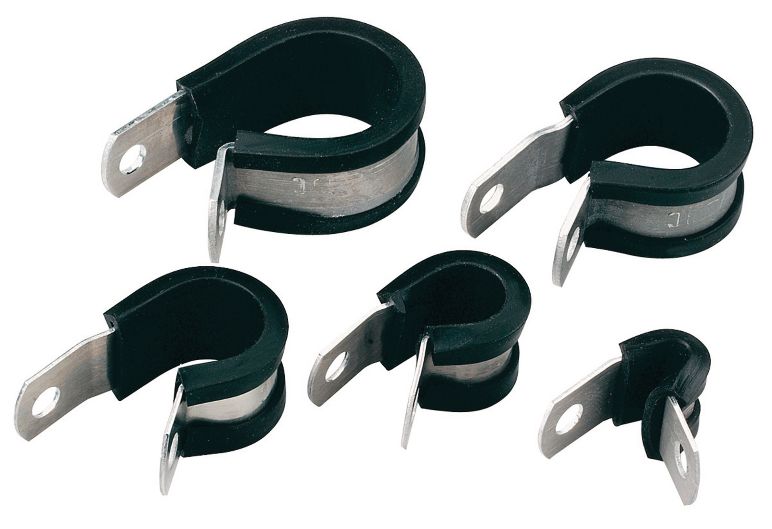

Fijadores en P de aluminio ALU10C

Entonces, si el fijador en P con trinquete parece más ciencia espacial, eche un vistazo a nuestra amplia gama de fijadores metálicos, clips de plástico y tipos de fijadores en P tradicionales.


Por cierto, también ofrecemos cordón y cinta para cordones si eso es lo que estás buscando.

Preguntas frecuentes:

¿Qué es un fijador en P de trinquete y en qué se diferencia de los fijadores en P tradicionales?

Los fijadores en P con trinquete ofrecen diversas opciones de montaje, lo que facilita la fijación a diversas superficies. Estos fijadores cuentan con una parte de pie autoadhesiva que admite orificios, pernos y tornillos redondos u ovalados. Además, su naturaleza apilable y su precinto integrado permiten la fijación de paquetes adicionales. Además, sus placas de montaje de acero permiten diferentes ángulos de instalación, brindando versatilidad en los grados de montaje. Los fijadores en P con trinquete son ideales para aplicaciones de alta resistencia tanto en interiores como en exteriores debido a su diseño robusto y composición de materiales.

Los fijadores en P con trinquete están equipadas con un mecanismo de trinquete que bloquea el fijador en su lugar una vez apretada, lo que permite realizar pequeños ajustes en la tensión y garantizar una sujeción constante. Los fijadores en P convencionales generalmente dependen de un ajuste fijo o único, que puede requerir volver a apretarse si los cables o mangueras se mueven.

¿Cuáles son las principales aplicaciones de los fijadores en P con trinquete en diversas industrias?

Los fijadores en P con trinquete se usan comúnmente en aplicaciones automotrices, eléctricas e industriales donde es necesario ajustar cables o mangueras o donde es esencial una sujeción segura y confiable.

  • Automoción: gestión de mazos de cables y gestión de sistemas de escape.
  • Aeroespacial: los fijadores en P con trinquete son cruciales para asegurar cables eléctricos y de comunicación en aviones.
  • Industria marina: los fijadores en P con trinquete se utilizan para asegurar sistemas de cableado y plomería en embarcaciones y barcos.
  • Equipos y maquinaria industriales: Los fijadores en P con trinquete pueden asegurar mangueras hidráulicas y neumáticas en maquinaria pesada y equipos industriales.
  • Energía renovable: en instalaciones de energía solar, los fijadores en P de trinquete aseguran cableados a los paneles solares y estructuras de montaje. Permiten tender cables a lo largo de sistemas solares con seguimiento de un solo eje.

¿Qué tan seguros son los fijadores tipo P de Ratchet para sujetar cables y alambres en su lugar, especialmente en entornos dinámicos?

Lps fijadores en P con trinquete están diseñadas para proporcionar una sujeción segura de cables, alambres y otros elementos, y su efectividad depende en gran medida de varios factores, incluida la calidad del fijador, el método de instalación y las demandas específicas del entorno dinámico en el que se encuentran. La inspección y el mantenimiento regulares también son importantes para abordar el desgaste que puede ocurrir con el tiempo. Cuando se usan apropiadamente y de acuerdo con sus especificaciones, los fijadores en P con trinquete pueden ser efectivas para sujetar cables y alambres de forma segura en entornos dinámicos.

¿Cómo contribuyen los fijadores en P de trinquete a reducir la tensión del cable y los posibles daños con el tiempo?

Los fijadores en P con trinquete contribuyen a reducir la tensión del cable y los posibles daños con el tiempo a través de su diseño y función. Cuando se instalan y aprietan correctamente, sujetan firmemente los cables en su lugar, evitando que se muevan o vibren dentro de sus rutas designadas. El mecanismo de trinquete permite tensar los cables de manera precisa y uniforme, distribuyendo la fuerza de manera uniforme y, por lo tanto, reduciendo la probabilidad de puntos de tensión localizados.

En instalaciones de cables verticales o aéreas, los fijadores en P con trinquete ayudan a evitar que el cable se doble, lo que puede provocar tensión y tensión en los cables que se encuentran debajo. Los insertos de material blando disponibles por separado encajan perfectamente en el cuerpo del fijador y ofrecen así una mayor protección en aplicaciones con movimiento, fuertes vibraciones o haces de cables blandos.

¿Cómo se adaptan los fijadores en P de trinquete a diferentes formas y tamaños de cables, como cables redondos, planos o agrupados?

Los fijadores en P con trinquete son soluciones adaptables que pueden adaptarse a una amplia gama de formas y tamaños de cables. Su capacidad de ajuste, disponibilidad en diferentes tamaños y opciones de materiales de amortiguación los hacen versátiles para asegurar cables redondos, planos, agrupados o de forma irregular. Los cables, independientemente de su composición, se fijan o centran automáticamente en el centro del fijador.
