Inovativní gelové spojky na kabely pro spolehlivá kabelová spojení

Gelové spojky na kabely RELICON pro snadné a časově úsporné použití

Gelové spojky na kabely

Gelové spojky na kabely RELICON pro připojení kabelů uvnitř, venku a pod zemí se skládají z robustního pouzdra a flexibilního gelu RELICON.

Kabelové spojky plněné gelem splňují nejvyšší požadavky elektrotechnických norem a nabízí mechanickou ochranu a izolaci v jednom snadném kroku –pracovníci ušetří čas a nepotřebují k instalaci speciální nástroje ani příslušenství.


Rychlý přehled výhod gelové technologie RELICON:

  • Lze je použít rovnou po vyjmutí z krabice
  • Robustní tvarovací pouzdra vyrobená z polypropylenu


Řada kabelových spojek plněných gelem RELICON je neoznačená a lze ji skladovat po neomezenou dobu. Společnost HellermannTyton nabízí kabelové  spojky plněné gelem v rozsáhlé řadě velikostí, která pokryje technické požadavky všech běžných průřezů kabelů.

Optimální gelová technologie pro vaše použití

Řada Reliseal

RELICON Reliseal přímé průchozí gelové spojky: kabelové spojky pro extrémní podmínky.

Gelové kabelové spojky RELICON Reliseal jsou navrženy jako spolehlivé a robustní díly pro použití za nejnáročnějších podmínek. Jsou zkoušeny podle normy EN 60529:1991 a dosahují stupně krytí IP68 (vodotěsnost do 10 metrů). Lze je použít rovnou po vyjmutí z krabice a jejich instalace je rychlá a jednoduchá.

rovné průchozí a odbočovací kabelové spojky z gelu relilight

Rovné průchozí a odbočovací kabelové spojky z gelu RELICON Relilight: speciálně navrženy pro potřeby techniků provádějících montáž osvětlení pro připojení a odbočování vodičů s malým průřezem.

Kabelové spojky z gelu RELICON Relilight, kompaktní rozměry, integrované odlehčení tahu a stupeň krytí IP68 z nich činí ideální výrobek ke spolehlivému připojování a izolaci kabelů v uzavřených prostorech i ve vlhkých a prašných podmínkách. Výrobek RELICON Relilight je zkoušen podle normy EN 60998-2-1:2004. Je odolný proti stárnutí, povětrnostním vlivům a teplotám od -30 °C do +130 °C.

Řada Relifix

Rovné průchozí a odbočovací kabelové spojky z gelu RELICON Relifix: pro rychlé a nenáročné použití.

Kabelové spojky z gelu RELICON Relifix jsou vhodné pro připojování kabelů uvnitř, venku a v kabelovodech. Skládají se z robustního polypropylenového pouzdra předem naplněného gelem RELICON. Výrobky Relifix splňují nejvyšší elektrotechnické požadavky a v jednom pracovním kroku poskytují mechanickou ochranu a izolaci. Výrobek splňuje požadavky hlavní evropské normy EN 50393 (odpovídá normě DIN VDE 0278).





Dvousložkové silikonové gely

Dvousložkový silikonový gel Religel Clear

RELICON Religel Clear - lesklý, průhledný gel pro dokonalou vizuální kontrolu.

Výhody

  • Optimální vizuální kontrola přes průhledný barevný materiál
  • Možnost vícenásobného použití, poměr pro míchání 1:1
  • Výborné průtokové a izolační vlastnosti
  • Výborná odolnost vůči vlhkosti a chemická odolnost
  • Měkký, elastický, vstřebává vibrace a lze jej odstranit beze zbytků

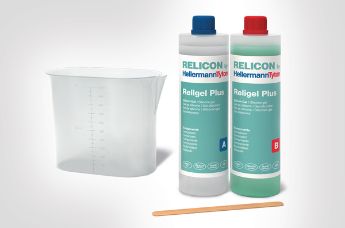

Dvousložkový silikonový gel Religel Plus

RELICON Religel Plusindividuálně dávkovatelný, s rychlým a snadným použitím.

Výhody

  • Časové úspory díky rychlé době vytvrzení
  • Stabilní do 200 °C
  • Vizuální kontrola homogenní směsi indikovaná zelenou složkou B
  • Možnost vícenásobného použití, poměr pro míchání 1:1
  • Výborné průtokové a izolační vlastnosti
  • Výborná odolnost vůči vlhkosti a chemická odolnost
  • Měkký, elastický, vstřebává vibrace a lze jej odstranit beze zbytků
Dvousložkový silikonový gel Religel

Dvousložkový silikonový gel RELICON Religel

Výhody

  • Lze snadno nanášet v individuálním množství
  • Mimořádné izolační vlastnosti, chemická odolnost a odolnost proti vlhkosti
  • Míchání průhledné pryskyřice a zelené vytvrzovací složky je snadné a bezpečné
  • Vynikající průtokové vlastnosti umožňují jednoduché nalévání
  • Vytvrzování gelu Religel trvá méně než 10 minut od okamžiku aplikace

Uhlovodíkové pryskyřice bez silikonu

Pro použití, kde není vhodný silikon nebo je vyžadována odolnost proti slané vodě, nabízí společnost HellermannTyton také výrobky z dvousložkového nejedovatého průhledného gelu na bázi uhlovodíkových pryskyřic:

Dvousložkový gel Relicon KH 67

Dvousložkový gel RELICON KH 67



RELICON KH 67  (průsvitná žlutá barva) je vhodný zejména pro použití s propojovacími krabicemi v nízkonapěťovém rozsahu, které jsou umístěny ve vlhkém prostředí nebo v zemi. Po vytvrzení je RELICON charakterizován vynikající odolností proti vlhkosti a velmi dobrými izolačními vlastnostmi i dobrou chemickou odolností.
Je vhodný zejména pro plnění propojovacích krabic.

Dvousložkový gel Relicon KH 100

Dvousložkový gel RELICON KH 100

RELICON KH 100 (průsvitná oranžová barva) se dodává v tubě   o objemu 250 ml. Je vhodný pro použití s propojovacími krabicemi v nízkonapěťovém rozsahu, které jsou umístěny ve vlhkých prostředích nebo v zemi. Po vytvrzení je RELICON KH 100 charakterizován vynikající odolností proti vlhkosti a velmi dobrými izolačními vlastnostmi i dobrou chemickou odolností.
Dodávaná tryska usnadňuje plnění propojovacích krabic v těsných prostorech.

Technologie gelů RELICON společnosti HellermannTyton: kabelové spojky plněné gelem pro spolehlivé připojení kabelů za extrémních podmínek.



Gelové spojky na kabely RELICON Reliseal: pro nejnáročnější potřeby

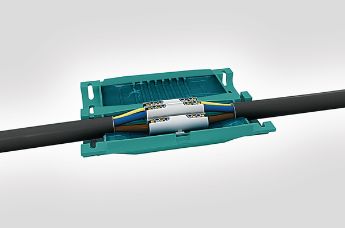

kabelová spojka plněná gelem Reliseal

Kabelové spojky z gelu RELICON Reliseal představují zabezpečené a robustní pomůcky do těch nejextrémnějších podmínek. Rovné průchozí spojky se stupněm krytí IP68 se skládají z pevného polypropylenového pouzdra (PP) naplněného gelem RELICON. Tyto kabelové spojky plněné gelem jsou vhodné ke spojování polymerových kabelů a vodičů vyrobených z PVC, XLPE, PE, EPR atd. Výrobek RELICON Reliseal splňuje nejvyšší požadavky pro elektroinstalace a v jednom pracovním kroku nabízí mechanickou ochranu, izolaci i utěsnění. Instalační pracovníci ušetří čas a nepotřebují speciální instalační nářadí.

Jsou vhodné pro použití v nízkonapěťových elektrických sítích, pod zemí, pod vodou, venku, uvnitř a v elektroinstalačních lištách za účelem opravy poškozených kabelů vystavených vodě nebo vibracím.



Gelové spojky na kabely RELICON Relilight: kompaktní ochrana

Gelové spojky na kabely Relilight

Sady spojek RELICON Relilight jsou navrženy zejména pro instalace osvětlení se specifickým zaměřením na LED osvětlení.

Jsou zkoušeny podle normy DIN EN 60998-2-1:2004 a dosahují stupně krytí IP68. Pouzdra zpomalují hoření podle normy UL94 V0. V závislosti na modelu a typu konektoru je výrobek Relilight vhodný pro rovné průchozí a odbočovací připojení a spojování polymerových kabelů a vodičů vyrobených z PVC, XLPE, PE, EPR atd.

Gel na bázi silikonu RELICON předem naplněný v pouzdrech poskytuje v jednom kroku izolaci, těsnění a mechanickou ochranu a snižuje celkové náklady instalace.
Ideální pro použití v nízkonapěťových sítích, pro venkovní instalace osvětlení a pro připojení pod zemí, pod vodou, venku, uvnitř a v elektroinstalačních lištách.

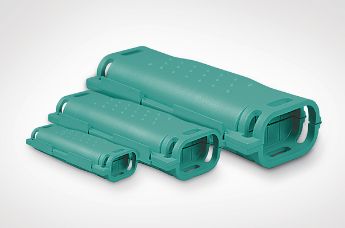

Gelové spojky na kabely RELICON Relifix: univerzální pouzdro

Gelová spojka na kabely Relifix

RELICON Relifix se rychle a snadno instaluje. Pouzdra jsou vybavena tenkým závěsem a jsou vyrobena ze silnostěnného polypropylenu (PP) odolného proti nárazům. Gel RELICON v pouzdrech kompletně izoluje a utěsňuje připojení. V závislosti na typu konektoru lze výrobek Relifix univerzálně používat pro rovné průchozí nebo odbočovací spojky u polymerových kabelů a vodičů vyrobených z PVC, XLPE, PE, EPR atd.

Je určený k použití v nízkonapěťových sítích pod zemí, pod vodou (do 1,3 m), venku, uvnitř a v elektroinstalačních lištách. V případě potřeby je k dispozici samostatně dodávané příslušenství pro odlehčení tahu, případně lze nainstalovat výrobky Reliseal nebo Relilight.

Často kladené dotazy:

Chrání gelové spojky na kabely také před vniknutím cizích těles (např. kořenů rostlin)?

Mnohé z ochranných gelových spojek neposkytují ochranu v plném rozsahu. Avšak gelové spojky na kabely RELICON Reliseal a Relilight ano. Dovnitř nemohou proniknout žádná cizí tělesa, jako jsou kořeny. Ochranné gelové spojky Reliseal a Relilight mají stupeň krytí IP68. První číslice označuje stupeň odolnosti pouzdra proti proniknutí cizích těles. Stupeň 6 je nejvyšší dostupná ochrana. Znamená to, že spojka je plně chráněna před proniknutím do pouzdra, například před dotekem, nečistotami, prachem nebo kořeny. Spojky Reliseal a Relilight jsou tak optimálně chráněné proti prorůstání kořenů.


Lze gelové spojky na kabely používat ve vodě?

Gelové kabelové spojky lze mimo jiné použít i ve vodě, za podmínky správného provedení montáže. Gelové spojky na kabely RELICON jsou chráněné před proniknutím vody po neomezeně dlouhou dobu, a to i při úplném ponoření. V případě gelové spojky Reliseal je ochrana účinná až do hloubky 10 metrů pod vodou.
Instalaci gelem zalité spojky nelze provádět pod vodou. Celou instalaci je nutno provést na suchu. Gelové kabelové spojky však mohou být ponořeny do vody bezprostředně po instalaci, do hloubky 1 až 10 metrů v závislosti na typu.


Co znamená odlehčení tahu

Odlehčení tahu (nebo také odlehčovač tahu) označuje mechanické ochranné zařízení umístěné na elektrických kabelech. Pomocí odlehčení tahu jsou spoje elektrických kabelů chráněny proti namáhání v tahu. Namáhání v tahu se vyskytuje například při výkopových pracích, kdy může dojít k náhodnému zatáhnutí za kabel, nebo při instalaci kabelu svisle nebo ve sklonu, kdy na kabel v průběhu času působí gravitace. Gelové spojky RELICON Reliseal a RELICON Relilight již mají odlehčení tahu zabudované.

Jaké předpisy splňují gelové spojky na kabelovy?

Gelové kabelové spojky HellermannTyton jsou buď testovány podle evropských směrnic pro energetické společnosti (norma EN 50393), nebo mají klasifikaci IP68.

Gelové kabelové spojky lze znovu otevřít, ale nelze je znovu použít - co to znamená?

Naše gelové spojky na kabely lze po instalaci otevřít, např. pro účely vizuální kontroly nebo pro změnu konfigurace kabelů. Pro novou instalaci však není možné znovu použít stejnou spojku. Uzavřením pouzdra spojky se gel natlačí kolem pláště kabelu nebo vodiče. Vytvoří se tím kontaktní plocha, která je korektní pouze při prvním uzavření. Gel, který se zformoval při první montáži, proto nelze použít znovu, protože nelze opakovaně vytvořit jeho potřebný tlak.



Je gel škodlivý pro pokožku?

Ne, ale pokud se s gelem dostanete do kontaktu, doporučujeme jej smýt vodou a mýdlem. Nepoužívejte rozpouštědla ani ředidla.



Co je drolivá pryskyřice?

Název drolivá pryskyřice se používá pro zalévací hmotu, kterou lze po vytvrzení snadno odstranit. Lze to provést rukou, bez použití nářadí. V průběhu tohoto postupu začne být vytvrzená zalévací hmota drolivá. Drolivá pryskyřice je 2 složková pryskyřice na bázi uhlovodíků. Tyto uhlovodíkové pryskyřice neobsahují nebezpečné látky. Společnost HellermannTyton nabízí ve svém portfoliu dvě drolivé pryskyřice KH100 a KH67.
