Protahovací pero: chytrá řešení v oblasti elektroinstalace díky nástroji Cable Scout+

Snadno spojovatelné protahovací pruty – instalujte kabely bezpečně a pohodlně

Nástroj pro instalaci kabelů Cable Scout+

Cable Scout+ je profesionální nástroj k protahování kabelů, který elektromontérům umožňuje snadné protahování kabelů a úsporu času i při těch nejnáročnějších elektrických instalacích a na obtížně přístupných místech, například mezi stěnami.

Cable Scout+ zaujme svým novým designem a vylepšenou funkčností. Díky přepracovanému úchytu lze jednotlivé části protahovacího pera snadno sešroubovat. Všechny součásti, pruty a nástavce lze uložit do praktických skladovacích a přenosných pouzder. Výrobek Cable Scout+ je dodáván s řadou užitečného standardního příslušenství. Další příslušenství lze objednat samostatně.

Praktický a snadno pochopitelný systém pro protahování kabelů umožňuje rychlou a jednoduchou instalaci vodičů v podhledech, za stěnami, pod podlahami i při mnoha dalších použitích.



Sady nástrojů pro protahování kabelů: od malých po velké

Sady protahovacích prutů Cable Scout+ Sets

Protahovací pruty jsou vyrobeny z vysoce kvalitního sklolaminátu, který jim dává nosnost až 200 kg. Protahovací systém Cable Scout+ nabízí řadu vlastností, které za pomoci mnoha příslušenství umožní technikovi osvětlení, uchopení, kontrolu a zpětné vytažení.

Systém protahování kabelů Cable Scout+ se dodává v užitečném odolném pouzdru, které obsahuje všechny pruty a příslušenství.


Protahovací pero: Praktická sada

Praktická sada protahovacího nástroje

Ruční sada Handy Set je připravena tak, aby se vešla do kufru s nářadím.
Obsahuje následující položky:

  • 1 flexibilní prut x délka 40 cm (bílý), 2 pruty x 40 cm (červené) a 1 prut x 40 cm (modrý)
  • Materiál prutů: Sklolaminát (GF)
  • 40 cm bílý flexibilní prut
  • Zakulacená koncovka
  • Miniaturní háček a miniaturní očko


Protahovací pero: Základní sada

Mini sada protahovacího nástroje

Základní sada Basic Set je navržena tak, aby umožnila základní instalaci kabelů.
Obsahuje následující položky:

  • 10 protahovacích prutů x délka 1 m (bílé), 15 cm bílý flexibilní prut
  • Závitový adaptér, hák a miniaturní očko


Protahovací pero: Deluxe sada

Deluxe sada protahovacího nástroje

Největší sadou je sada Deluxe. Tato sada nástroje pro protahování kabelů je určena pro velké instalace. Obsahuje následující položky:

  • 2 pruty x 1 m (bílá), 6 prutů x 1 m (červená), 2 pruty x 1 m (modrá)
  • 15 cm dlouhý bílý flexibilní prut, dělený kroužek, závitový adaptér
  • Hák, miniaturní očko, zakulacená koncovka, plochá koncovka, svítilna, magnet


Příslušenství pro protahovací pero Cable Scout+

Inspekční kamera pro prázdné elektroinstalační trubky: Kamera Cable Scout

Vysoce kvalitní kamera Cable Scout napájená bateriemi je ideální pro pořizování fotografií a videí v malém prostoru. Umožňuje vám získat snímek skrytých objektů ve vzdálenosti až 10 metrů, např. v prázdných elektroinstalačních trubkách a nad zavěšenými podhledy. Záznamy z inspekční kamery lze přenést v reálném čase do chytrého telefonu nebo tabletu.

Inspekční kamera pro elektroinstalační trubky

Přehled výhod:

  • Robustní a vysoce kvalitní zpracování
  • Bezdrátový přenos obrazu a videa přes síť Wi-Fi
  • Rozlišení: 2,0 megapixelu
  • Délka: 10 metrů
  • Krytka objektivu odolná proti stříkající vodě IP68
  • Stmívatelné LED světlo pro tmavé prostředí
  • Bezplatná aplikace pro systémy Android a iOS



Součástí balení je Wi-Fi HD kamera s délkou kabelu 10 metrů, Wi-Fi stanice s výdrží baterie až jednu hodinu, nabíjecí kabel USB, háček, magnet, zrcátko a vodotěsná krytka objektivu.

Díky univerzálnímu příslušenství a vysoce kvalitní výrobě je kamera Cable Scout dokonalým doplňkem systému Cable Scout+.

Náš nástroj pro protahování kabelů je dodáván s řadou užitečného standardního příslušenství. Další příslušenství lze objednat samostatně.

Samosvorné kabelové úchyty (punčochy) jsou navrženy k uchycení předmětů a poskytnutí spolehlivé a časově úsporné metody přichycení vedení a trubek k prutům. Pouze otevřete oplet zatlačením na oplet, nasaďte oplet na vodič nebo trubku a opět jej uvolněte, čímž dojde ke stažení a vytvoření  pevného uchycení vodiče nebo trubky k sadě pro protahování kabelů.


Vlastnosti a výhody

  • Sada příslušenství obsahuje mnoho užitečných nástrojů
  • Uživatel může provádět kontroly, osvětlovat a vytahovat
  • Samosvorné kabelové úchyty umožňují velmi rychlý způsob protahování kabelů
  • Snadné tlačení/tažení: metla / kluzná koncovka opatrně překoná překážky
  • LED svítilna osvětlí tmavá místa
  • Silné magnety zdvihnou kovové nástroje do hmotnosti 2,5 kg

Příslušenství protahovacích prutů Cable Scout+
  1. Samosvorné kabelové úchyty jsou dostupné v pěti různých velikostech k uchycení širokého rozsahu  průměrů kabelů.
  2. Metla umožňuje, aby prut snadno překonával překážky.
  3. Svítilna Cable Scout+ Beam – perfektní nástroj pro pohled do dutin.
  4. Silný magnet zdvihne kovové nářadí až do 2,5 kg.











YPE Popis Číslo zboží
CS-SA

Sada příslušenství Obsahuje 15 cm dlouhý flexibilní prut, závitový adaptér, miniaturní háček, hák,
miniaturní očko, dělený kroužek, zakulacenou koncovku, plochou koncovku,  magnet, řetěz



897-90004
CS-ACG1630 Samosvorný kabelový úchyt: Vhodné pro průměry 1,6–3,0 cm 897-90027
CS-ACG0415 Samosvorné kabelové úchyty: Vhodné pro průměry 0,4–1,5 cm 897-90026
CS-AW Metla / kluzná koncovka: Umožňuje kabelům pohyb po drsných a nerovných površích, snadné protažení 897-90018
CS-AB Svítilna: Užitečná pro účely kontroly v tmavých prostředích, např. za stěnami 897-90016
CS-AMG2 Silný magnet: Užitečný nástroj ke zvedání kovového nářadí s hmotností až 2,5 kg 897-90015



Páry prutů: Cable Scout+

Okrajová protahovací pera Cable Scout+

Pružná protahovací pera vyrobená ze sklolaminátu se jednoduše sešroubují a doplní inteligentním nástavcem. Tři průměry a různé poloměry ohybu zaručí vysokou pracovní flexibilitu.


Podrobnosti výběru prutů

TYP              Pruty                                                       FlexibilitA

Ø D

Číslo zboží
CS-P6 Jeden pár 1m  modrých prutů pevný 6.0 897-90007
CS-PN

Jeden pár 1m  modrých prutů

naprosto pružný 5.0

897-90008

CS-P5 Jeden pár 1m  červených prutů střední 5.0 897-90006
CS-P4 jeden pár 1m  červených prutů pružný 4.0 897-90005

FAQ – Často kladené otázky

Kde se používá nástroj na protahování kabelů?


Kde se používá nástroj na protahování kabelů? Kde se používá nástroj na protahování kabelů?


Nástroje na protahování kabelů se používají při instalaci nebo odstraňování kabelů v těžko přístupných místech, protože vytváří mechanickou sílu a páku, která pomáhá protahovat kabely skrz potrubí, kanály nebo jiné trasy.

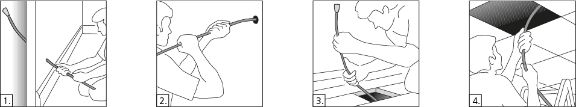

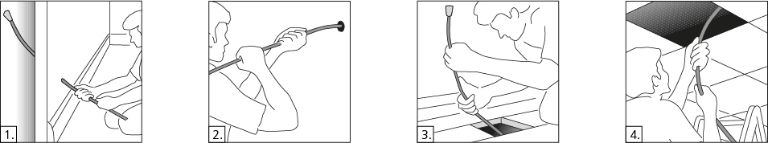

Dále jsou uvedena některá běžná místa, kde lze použít protahovací pero na protahování kabelů:
1.    skrz stěny a dutiny
2.    skrz malé přístupové otvory ve stěnách
3.    pod zvýšenou podlahou
4.    nad podhledy

Jak si vybrat správné protahovací pero na protahování kabelů?

Konkrétní nástroje potřebné pro konkrétní úkol protahování kabelů závisí na faktorech, jako je typ a velikost kabelů, prostředí instalace a vzdálenost nebo složitost trasy. Společnost HellermannTyton nabízí tři sady protahovacích per na protahování kabelů: sada Handy Kit je určena pro uložení do skříňky s nářadím, sada Basic Kit je určena pro základní instalaci kabelů a sada Deluxe Kit je určena pro provádění větších instalací. Sady se dodávají s protahovacími  pery různých délek a s dalším příslušenstvím včetně háčků, magnetů, světel a úložných vaků.

Jak použít protahovací pruty?

Před použitím protahovacích prutů vyhodnoťte požadavky na instalaci. Ty zahrnují vzdálenost, kterou je nutné překonat, typ a rozměry kabelů, případné překážky na trase a potřebnou nosnost pro protahování. Poté vyberte vhodné protahovací pero na protahování kabelů s ohledem na hmotnost a průměr kabelu a případné specifické problémy. Poté připojte kabel k protahovacímu peru. Zajistěte bezpečné uchycení, aby se kabel během protahování neodpojil.

Proces protahování zahájíte napnutím nástroje. Při tažení kabelu dbejte na to, aby kabel nekladl žádný odpor a aby se nezasekl. Pokud se tak stane, vyhodnoťte situaci a proveďte odpovídající úpravy. To může zahrnovat změnu úhlu nebo směru tahu nebo použití dalších nástrojů či technik. Pokračujte v tažení kabelu, dokud nedosáhne požadované konečné polohy.

Jak k sobě připevníte protahovací pera, příslušenství a vodiče?

Všechny sklolaminátové pruty a příslušenství pro pruty od společnosti HellermannTyton lze snadno sešroubovat na obou koncích. K upevnění kabelů a vodičů k protahovacím prutům se často používají kabelová oka - a samosvorné kovové punčochy. Oko lze snadno upnout kolem vodicího konce kabelu a bezpečně jej tak uchytit.

Jaké zatížení unesou protahovací pera?

Protahovací pera jsou vyrobeny z vysoce kvalitního sklolaminátu, který jim dává nosnost až 200 kg.
