Značení kabelů pro efektivní procesy průmyslového značení

Kabelové štítky a etikety: od bezproblémové sledovatelnosti po maximální transparentnost

Řešení značení kabelů na míru vašim požadavkům

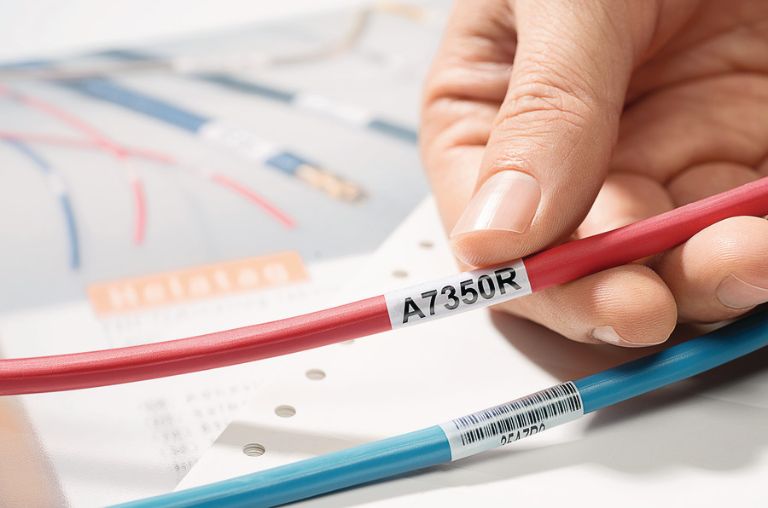

Najděte správné řešení označování kabelů pro vaši aplikaci.

Ať jde o značení kabelů a vodičů, řešení pro průmyslové značení v nebezpečných prostředích nebo bezpečnostní značení s důkazem neoprávněné manipulace:, nabízí společnost HellermannTyton  komplexní portfolio značení kabelů (přejít na sekci Samolepicí etikety) a dalších řešení značení pro širokou škálu aplikací, od leteckého a železničního průmyslu až po skladování.

Náš sortiment řešení značení sahá od jednoduchých předtištěných štítků až po popisovatelné samolepicí etikety a kompletní tiskové systémy pro zpracování tisíců etiket, smršťovacích bužírek nebo štítků.

Většina našich výrobků byla vyvinuta v úzké spolupráci se zákazníky. Díky tomu naše portfolio nyní zahrnuje řešení, která splňují nejrůznější požadavky: včetně bezpečnostních aspektů, potřeby sledovatelnosti nebo souladu s právními požadavky.

Samolepicí etikety: stabilní, univerzální a snadno použitelné

Samolaminovací etikety na vodiče pro vynikající ochranu

Samolaminovací ovinovací etikety na kabely se skládají z potisknutelného nebo popisovatelného povrchu a laminovací funkce. To zaručuje vynikající ochranu tištěného textu před vlhkostí, nečistotami, usazeninami a mechanickým otěrem. Díky své flexibilitě je většina těchto značení kabelů vhodná také pro ploché kabely, některé z nich pro vysoké teploty a požadavky venkovního použití.

Nabízíme samolaminovací etikety na kabely ve všech variantách: potisknutelné, popisovatelné, pro vysoké teploty a mnoho dalších.

Společnost HellermannTyton nabízí širokou škálu etiket, které splňují většinu požadavků:

  • etikety pro termotransferový tisk, laserový tisk nebo ruční značení
  • etikety různých velikostí a tvarů
  • etikety z různých materiálů a s různými specifikacemi

Níže naleznete několik ukázek našeho portfolia samolepicích etiket na kabely.

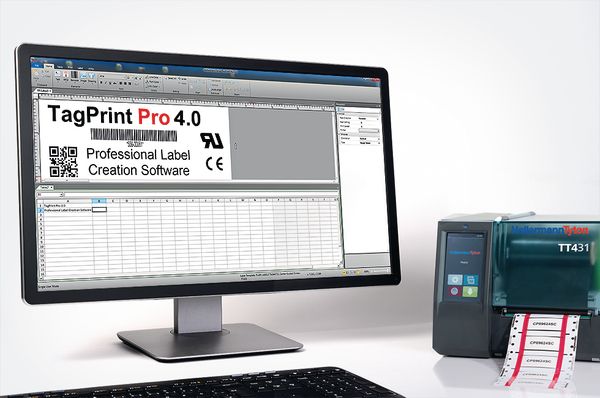

TagPrint Pro: Software pro návrh a tvorbu označení

Tiskněte etikety na vodiče, kabelové štítky a smršťovací bužírky sami – pomocí  softwaru pro tvorbu označení TagPrint Pro.

Software pro označování TagPrint Pro obsahuje šablony pro všechny výrobky HellermannTyton pro potisk termotransferovou tiskárnou – od etiket na vodiče přes štítky až po smršťovací bužírky.

Stačí vybrat zabudovanou grafiku nebo si stáhnout vlastní a přidat data ze systému ERP nebo standardních programů, jako je například Excel.

Čárové kódy vytvoříte několika kliknutími. Povrch všech etiket HellermannTyton byl speciálně připraven tak, aby byl tisk na tiskárnách etiket vždy vynikající.

Vysoce kvalitní etikety pro laserový tisk

Samolaminovací etiketa na kabely Helatag 1104.

Etikety na vodiče Helatag 1104 jsou oblíbenou volbou pro značení kabelů. Jedná se o samolaminovací etikety pro laserový potisk.

Umístěte potištěnou informační plochu na vodič a obtočte průhledný pásek kolem vodiče , aby pokryl text a poskytl mu vynikající ochranu proti oděru, prachu a nečistotám.

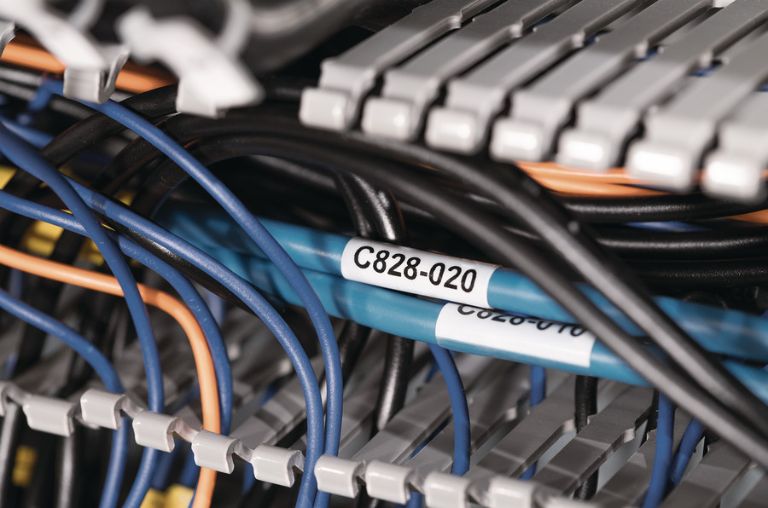

Etikety na vodiče pro termotransferový tisk

Potisknutelné, přizpůsobivé, samolaminovací: Etikety na kabely Helatag 1209.

Etikety na vodiče Helatag 896 jsou obzvláště přizpůsobivé díky zaobleným hranám. Díky tomu jsou ideální pro ploché kabely, ale i pro jiné kabely a vodiče. Etikety lze snadno potisknout termotransferovou tiskárnou.

  • Ideální pro značení kabelů a vodičů
  • Vynikající ochrana proti vlhkosti a mechanickému oděru díky funkci laminování
  • Dodatečná přilnavost díky zaobleným hranám

NOVINKA: samolaminovací etikety pro kabely a hydraulickéhadice

Samolaminovací etikety  Helatag 1232 jsou ideální pro náročná prostředí.

Samolaminovací etikety Helatag 1232 jsou ideální do náročných podmínek, např. pro značení hydraulických hadic. Jsou opatřeny extrémně odolným ochranným překryvným laminátem a lze na ně pohodlně tisknout pomocí termotransferové tiskárny HellermannTyton.

Etikety řady Helatag 1232 poskytují  prostor pro více informací než jen sériové číslo. Lepidlo na bázi akrylátu nepoškodí hadici.

Značení je odolné vůči chemikáliím, jako je alkohol, benzín, rozpouštědla a hydraulický olej. Trvalou identifikaci kabelu zajišťuje přizpůsobivý polyesterový materiál, který je odolný proti roztržení a nárazu.

Štítky s ochranou proti neoprávněným zásahům pomáhají zlepšovat bezpečnost práce v průmyslu

Helatag 1251

Tyto štítky byly speciálně vytvořeny tak, aby byly odolné a aby jimi bylo možno viditelně označovat nákladní automobily a přívěsy a jsou určeny i pro další použití v automobilovém průmyslu.

Poskytují dobře viditelné a odolné označení a představují účinnou alternativu k běžným hliníkovým štítkům. Jejich průhledný ochranný laminát zajišťuje odolnost proti nečistotám a oděru, takže jsou vhodné pro vnitřní i venkovní použití. Lze je snadno umístit ručně a zajišťují bezproblémové použití. Díky silnému lepidlu a odolné konstrukci tyto štítky pevně drží na svém místě a účinně ochrání váš cenný majetek a citlivé informace.

Dávkovač etiket pro ruční značení

Rychlým a praktickým řešením pro nízkoobjemové údržbářské a opravárenské práce je dávkovač samolaminovacích etiket RiteOn pro ruční značení. Chcete-li se přesvědčit, jak snadné to skutečně je, podívejte se na toto video:

Štítky na kabely

Značení kabelů pro různé požadavky

Každé prostředí vyžaduje specifická řešení značení. Kromě samolaminovacích etiket na kabely existuje řada alternativ, jako jsou potisknutelné smršťovací bužírky nebo potisknutelné kabelové štítky. Bužírky a štítky lze potisknout oboustranně, mají dobrou mechanickou pevnost a jsou odolné vůči organickým rozpouštědlům a chemikáliím. Materiály pro značení kabelů jsou k dispozici buď v souvislém formátu , nebo předem nařezané v praktickém „žebřinovém stylu“.

TCGT: barevné smršťovací bužírky na vodiče pro optimální tisk.

Oblíbené použití kabelových štítků HellermannTyton:

  • Následná montáž nebo údržba a opravy
  • Aplikace se zvláštními požadavky: např. odolnost vůči vysokým teplotám, detekovatelnost kovů nebo odolnost vůči kapalinám

Přečtěte si několik konkrétních příkladů výrobků.

Potisknutelné smršťovací bužírky na vodiče: Schválení pro evropské železnice

Bezhalogenové, s nízkým nebezpečím požáru a odolné proti kapalinám: smršťovací bužírky na vodiče TLFD DS pro železnice.

Bezhalogenové, ohnivzdorné a kapalinám odolné značení TLFD DS se používá především v aplikacích, kde hraje hlavní roli požární ochrana. Tato smršťovací bužírka na vodiče je však ideální i pro aplikace, kde je vyžadována odolnost vůči organickým kapalinám, běžným palivům, mazivům a rozpouštědlům.

Materiál  je testován podle norem EN-45545-2, je předem nařezán a dodáván v praktické „žebřinové“ podobě.

Nehořlavé značení kabelů

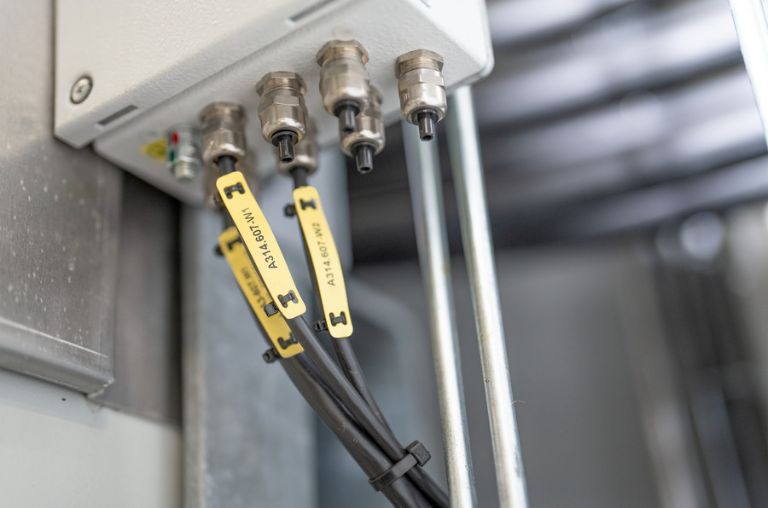

Oblíbené v leteckém průmyslu: smršťovací bužírky na vodiče THTT DS odolné proti hoření.

Společnost HellermannTyton nabízí také nehořlavé bužírky jako např. THTT DS vyvinuté pro specializované průmyslové použití.

Tento potištěný štítek je ideální pro aplikace, kde se vyskytují vysoké teploty a agresivní roztoky , zejména v leteckém průmyslu.

UV stabilizované kabelové štítky

Přizpůsobivé a zároveň robustní: Kabelové štítky TIPTAG PU.

Ideální pro použití v náročných podmínkách: Kabelové štítky TIPTAG PU z přizpůsobivého polyuretanového materiálu jsou ideální volbou, pokud je požadována trvalá čitelnost a odolnost vůči UV záření.

Mezi výhody patří:

  • Odolnost proti hoření
  • Odolnost proti povětrnostním vlivům
  • Odolnost proti oděru
  • Dobrá odolnost vůči chemikáliím
  • K dispozici v bílé a žluté barvě

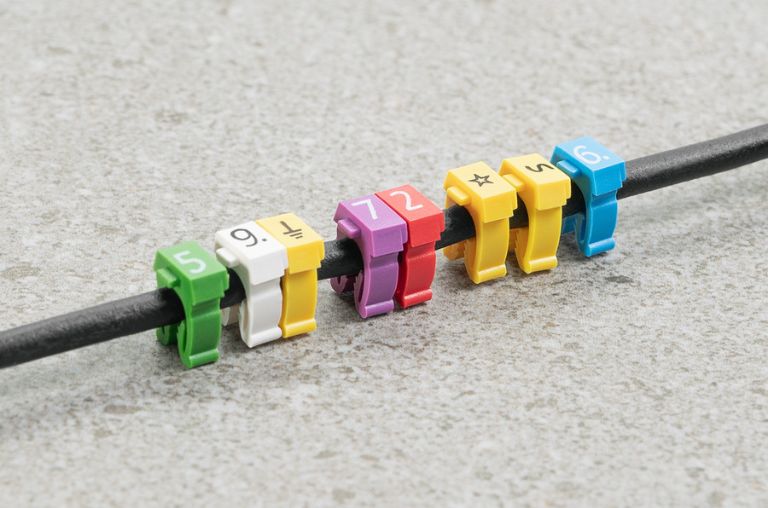

Předtištěné návlečky na kabely

Rychlé a snadné značení kabelů: s předtištěnými kabelovými štítky WIC.

Předtištěné návlečky, jako např. Helagrip, Ovalgrip a WIC lze snadno nasunout na kabely a vodiče.

Tato řešení jsou ideální pro následující odvětví:

  • Výroba rozvaděčů
  • Veřejná doprava
  • Komunální služby
  • Telekomunikace
  • Elektroinstalace

K dispozici jsou znaky 0–9, A–Z a standardní elektrické symboly.





Podívejte se na toto video a zjistěte, jak snadná je instalace předtištěných návleček HellermannTyton:

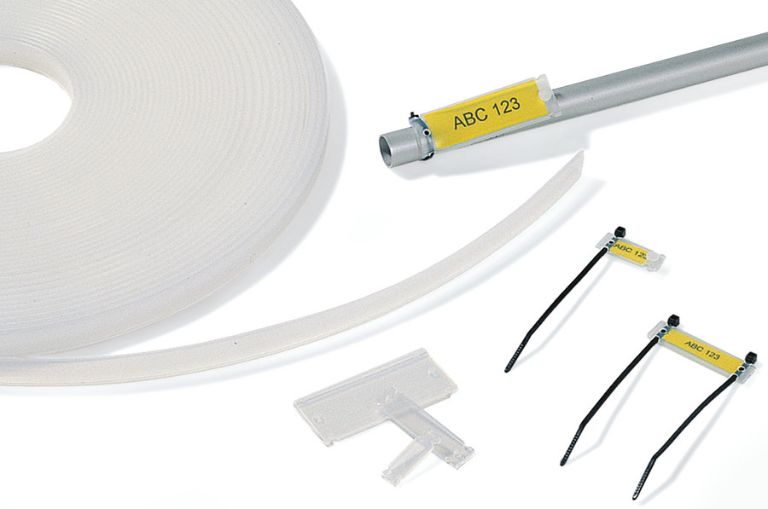

Identifikační vázací pásky, destičky a nosiče

Značení pro hadice, kabely a vodiče všech velikostí.

Společnost HellermannTyton nabízí široký sortiment vázacích pásků, destiček a nosičů. Například destičky pro označování kabelů řady IMP a IT pro použití na velkých kabelových svazcích. Šípové destičky jsou vhodné i pro použití na větších hadicích a kabelech.

Identifikační štítky Q-Tag jsou naopak v provedení vlaječky, které umožňuje uživateli rychle přečíst nebo naskenovat natištěné informace.

S nosiči Helafix HC a HCR nabízí společnost HellermannTyton také řešení, které lze upevnit pomocí vázacích pásků, ale i šroubů nebo nýtů – pro dočasné nebo trvalé označení.

Na všechny vázací pásky, destičky a nosiče lze ručně psát černým nebo červeným nesmazatelným fixem T82.

Průmyslové značení

Řešení průmyslového značení pro moderní pracovní procesy

Průmyslové značení pro drsnější povrchy: Etikety Helatag 880.

Existuje celá řada řešení pro značení kabelů a vodičů, která jsou vhodná pro trvalé značení komponentů a předem smontovaných jednotek v elektrotechnickém průmyslu i pro značení strojních zařízení. Tato identifikační řešení lze použít také při stavbě a uvádění do provozu, jakož i při opravách a rozšiřování rozváděčů a řídicích systémů.

Podívejte se na některé vybrané výrobky, které se často používají v oblasti průmyslového značení.



Průmyslové značení proti neoprávněné manipulaci

Helatag 1203: průmyslové značení odolné proti neoprávněné manipulaci.

Společnost HellermannTyton nabízí řadu materiálů, které zákazníkům umožňují rychle zjistit, zda bylo s majetkem neoprávněně manipulováno.

K identifikaci problémů s neoprávněnou manipulací se běžně používají dva typy materiálů: Jeden zanechává na povrchu zřetelný vzor a druhý se rozpadá na fragmenty.

K dispozici je také robustní systém značení pro venkovní použití skládající se z průhledné, přelaminované a potisknutelné stříbrné etikety, která poskytuje vynikající výkon na nákladních vozidlech a přívěsech.

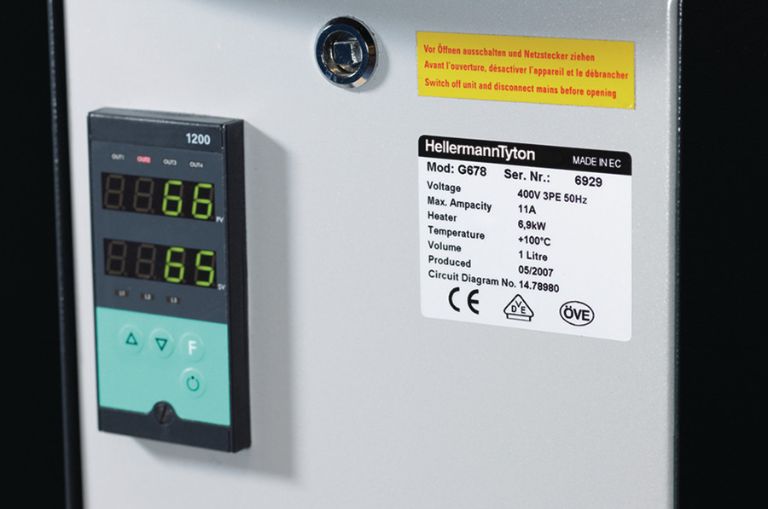

Samolepicí etikety pro značení rozváděčů

Společnost HellermannTyton nabízí také samolepicí etikety pro průmyslové označování ovládacích panelů.

Etikety pro značení rozváděčů jako Helatag 1220 jsou samolepicí etikety s dlouhou životností vyrobené ze silného materiálu. Nahrazují tradiční plastové gravírované destičky.

Tyto průmyslové identifikační etikety jsou vhodné pro následující aplikace:

  • Ovládací panely
  • Rozváděče
  • Datové skříně
  • Obecné značení zařízení



  •

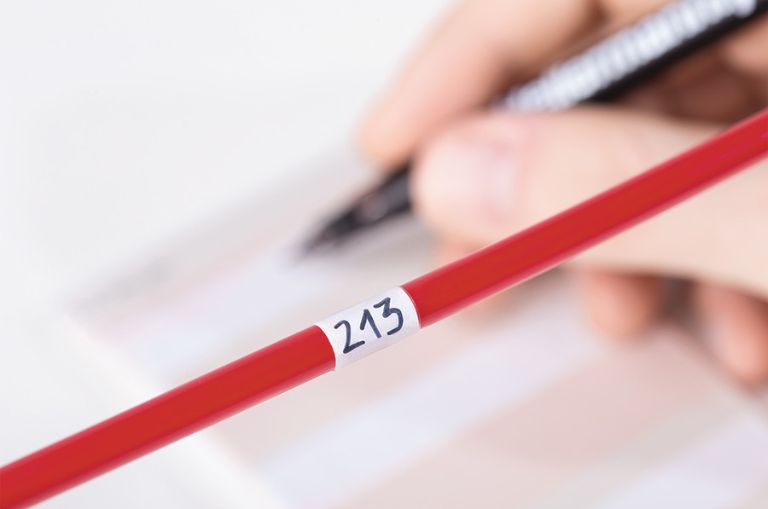

Rychlé ručně psané značení

Ideální pro rychlé průmyslové označování: ručně psané etikety HELASIGN 270.

Ručně psané etikety HELASIGN 270 ze žluté tkaniny jsou určeny k rychlé identifikaci komponentů, rozváděčů a dalších zařízení na místě.

Díky lepidlu ze syntetické pryže lze etiketu v případě potřeby snadno odstranit nebo přemístit – bez zanechání zbytků lepidla.

Etikety jsou vhodné i pro choulostivé povrchy a jsou k dispozici s černým rámečkem nebo bez něj.





Průvodce výběrem etiket a štítků

Přemýšlíte, které řešení identifikace kabelů je vhodné pro vaši aplikaci? Náš průvodce výběrem vám pomůže.

Vyberte předmět, který chcete označit (rovný nebo zakřivený povrch), a jeho kvalitu povrchu (hladký nebo drsný). Dle toho, co požadujete od našich systémů značení, vývojový diagram vám pomůže vybrat vhodné výrobky.

Vyzkoušejte náš průvodce výběrem etiket.

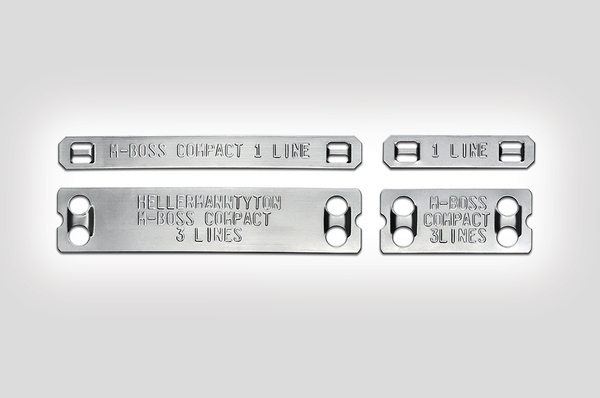

Štítky z nerezové oceli 316L: identifikace pro náročná prostředí

Štítky z nerezové oceli 316L: identifikace pro náročná prostředí

Kovové štítky HellermannTyton MBML vyrobené z nerezové oceli 316L jsou univerzální a nacházejí uplatnění v různých průmyslových odvětvích díky své trvanlivosti, odolnosti proti korozi a schopnosti odolávat náročným podmínkám, což zajišťuje efektivní provoz, bezpečnost a řádnou údržbu. Zde je několik příkladů použití štítků z oceli SS316L v různých průmyslových odvětvích:

  • Námořní: používají se v lodním průmyslu k označování kabelů a vodičů v náročných námořních oblastech, jako jsou lodě a přístavní zařízení.
  • Ropný a plynárenský průmysl: na offshore vrtných plošinách a rafinériích, odolné vůči slané vodě a povětrnostním vlivům
  • Venkovní instalace: ideální pro prostředí vystavená povětrnostním vlivům
  • Obnovitelná energie: vhodné pro větrnou energii a solární panely
  • Těžké aplikace: zajištění bezpečnosti v železničních systémech a infrastruktuře, jako jsou signalizační systémy a traťová zařízení
  • Potravinářský, farmaceutický a chemický průmysl: naše kovové štítky jsou odolné, netoxické, odolávají teplu a čisticím chemikáliím a podporují hygienické procesy a procesy zajišťování kvality podle zásad HACCP

Vlastnosti výrobku:

  • Štítky z oceli SS316L jsou dostupné ve čtyřech rozměrech: 10x90 mm, 20x90 mm, 10x45 mm a 20x45 mm
  • V závislosti na rozměru je možné vyrazit až 23 znaků na řádek a až tři řádky na štítek
  • K dispozici je také tisk na zakázku
  • Lze použít s kovovou stahovací páskou MBT do šířky 4,6 mm
  • Vyrábí se ve Velké Británii a nabízí vynikající poměr ceny a kvality a okamžitou dostupnost.

Nerezová ocel 316L pro námořní použití: nejúčinnější třída oceli

Nerezová ocel 316L pro námořní použití: nejúčinnější třída oceli

316L je nízkouhlíková odrůda široce používané nerezové oceli 316. „SS316L“ znamená „nízkouhlíková“, tedy že složení této nerezové oceli má nižší koncentraci uhlíku, což značí zvýšenou odolnost proti korozi. Proto se mořská jakost SS316L obvykle používá v náročnějších prostředích než standardní nerezová ocel 316.

Vlastnosti oceli 316L:

  • Výborná odolnost proti korozi: V porovnání se standardními jakostmi 304 a 316 nabízí SS316L vynikající odolnost proti korozi, takže je preferovanou volbou ve vysoce korozivních prostředích, kde je koroze významným problémem, například v námořním, offshore, pobřežním a chemickém průmyslu
  • Mechanická odolnost: SS316L má srovnatelnou pevnost a houževnatost jako ostatní třídy nerezové oceli: UV záření, vítr, výkyvy teplot, srážky a led; zajišťuje dlouhodobou odolnost a spolehlivost
  • Všestranné průmyslové použití: Vysoká pevnost v tahu a odolnost činí nerezovou ocel 316L ideální pro různá průmyslová odvětví, snižuje náklady na materiál a poskytuje flexibilitu designu
  • Vysoká teplotní odolnost: Odolává teplotám od -80 °C do +538 °C, zachovává si pevnost a houževnatost a zajišťuje spolehlivý výkon v extrémních podmínkách beze ztráty mechanických vlastností

Hlavní vlastnosti:

Materiál Odolnost proti vysokým teplotám UV odolnost Odolnost proti korozi způsobené solí Galvanická koroze Chemická odolnost Hořlavost
SS316L výborná výborná výborná omezená výborná žádná

Razicí systém na štítky z nerezové oceli M-BOSS

Značení M-BOSS: ideální volba pro prostředí s náročnými mechanickými nebo chemickými podmínkami

Razicí systém M-BOSS Compact z nerezové oceli byl navržen pro snadný potisk našich kovových štítků řady MBML, které poskytují jasnou a trvanlivou identifikaci, což je důležité pro nebezpečné oblasti. Klíčové vlastnosti tohoto zařízení pro ražení do kovových štítků jsou:

  • Odolnost: Vyrazí až 60 znaků, z nichž každý je testován na 1,5 milionu úderů
  • Rychlý provoz: Nabízí rychlé a efektivní značení, každý symbol vytvoří za méně než sekundu
  • Snadné používání: Kompatibilní s tiskovým softwarem TagPrint Pro, který usnadňuje tvorbu textu
  • Efektivita: Díky pokročilému systému chlazení umožňuje dlouhý nepřetržitý provoz
  • Tichý provoz: Ideální pro výrobní i kancelářské prostředí
  • K dispozici jsou služby tisku na zakázku: Společnost HellermannTyton také nabízí výhodnou službu tisku na míru vašim potřebám.



Často kladené dotazy

Jak vybrat správnou samolepicí etiketu nebo štítek na kabel?

Především, jaké požadavky máte na etiketu nebo štítek? Jinými slovy: Jaké požadavky musí být splněny? Základními aspekty jsou například to, zda je materiál vystaven teplotám nad nebo pod 90 stupňů Celsia, zda má být odolný proti UV záření nebo proti neoprávněné manipulaci.

Průvodce výběrem etiket a štítků HellermannTyton vám pomůže. Přesvědčte se sami a najděte ten správný výrobek pro vaše použití!

Jak vybrat správnou velikost označení kabelů pro smršťovací bužírky nebo pro štítky a etikety?

Prvním krokem je určení průměru kabelu, který potřebujete pro svou aplikaci. Nebo když jde o značenní kabelů: s jakým průměrem kabelu pracujeme?

Jakmile je tato informace známa, pomůže vám průvodce výběrem velikosti HellermannTyton najít správný výrobek pro vaši aplikaci. Zkuste to hned!

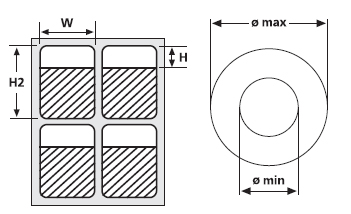

Jak mohu na vodiče používat etikety s ochranným laminátem?

Speciálním rysem je, že většina ochranných laminátových etiket HellermannTyton má zaoblené rohy. To má za následek vyšší konečnou přilnavost ochranného laminátu a zabraňuje nežádoucímu odstraňování etikety z vodiče, zejména u kabelů s malým průměrem a v náročných aplikacích.

Co ještě je třeba zvážit a jak vypočítat správnou velikost ochranného laminátu? Podívejte se na naše pokyny k použití etiket s ochranným laminátem!

Jak vybrat správnou tiskárnu a tiskové fólie pro konkrétní typy a materiály?

Společnost HellermannTyton nabízí různé systémy, které mohou tisknout různé typy materiálů/etiket. Pokud chcete vědět, který výrobek je ten pravý pro vaši etiketu nebo kabelový štítek, tato tabulka vám poskytne dobrý přehled. Podívejte se sami!

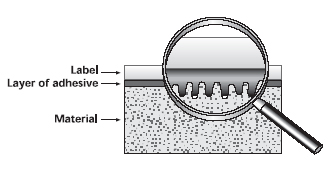

Jak je to s přilnavostí samolepicích etiket?

Jak je to s přilnavostí samolepicích etiket?

V zásadě se rozlišují tyto dva stavy: počáteční vazba, která vzniká bezprostředně po spojení etikety a povrchu, a konečná vazba, která představuje trvalý stav spojení mezi etiketou a povrchem po nanesení, přitlačení a vytvrzení lepidla. Mezi faktory ovlivňující optimální přilnavost patří kvalita povrchového materiálu a vlastnosti lepidla.

Co je ještě třeba zvážit? Více se dozvíte v naší brožuře přilnavost etiket!

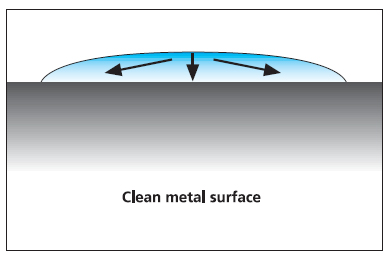

Proč je povrchová energie důležitým faktorem pro výběr správného lepidla?

Proč je povrchová energie důležitým faktorem pro výběr správného lepidla?

Pokud se povrch, který má být označen, smáčí lepidlem, je povrchová energie rozhodujícím faktorem pro maximální dosažitelnou přilnavost lepidla – vedle složení lepidla a kvality povrchu (materiál, drsnost, vlhkost atd.).

Proč je povrchová energie důležitým faktorem pro výběr správného lepidla?

O co přesně jde? Více se dozvíte zde: v naší brožuře vliv povrchové energie na přilnavost!
