Kabelové příchytky na hranu – stručný přehled variant EdgeClip

Bezpečně upevňujte kabely a trubky k hranám – bez vrtání a lepidel

Bezpečně upevňujte kabely a trubky k hranám – bez vrtání a lepidel

Kabelové příchytky na hranu EdgeClip jsou opravdu malé. Tyto speciální plastové díly pevně drží na místě pomocí zabudované ocelové pružinové svorky. Výrobek EdgeClip představuje řešení pro upevnění kabelů, které umožňuje flexibilní vedení vodičů, kabelových svazků, kanálů  a trubek v mnoha různých průmyslových aplikacích, včetně automobilového průmyslu. Kabelové příchytky na hranu vám umožňují bezpečně upevňovat kabely:

  • bez vrtání
  • bez svařovacích kotevních šroubů
  • všude tam, kde není možné používat lepidla

 Tyto kabelové příchytky lze snadno ručně uchytit na hranu. Pro montáž nejsou nutné žádné další nástroje.

Přehled výrobků

Jak bezpečně připevníte kabely na hrany nebo okraje desek a panelů bez šroubů nebo lepidla?

EdgeClipy jsou ideální volbou, pokud jde o připevňování kabelů na hrany – bez nářadí a během sekund. V tomto videu najdete krátké představení příchytek z rodiny EdgeClip, které Vám, jen tak mimochodem, mohou ušetřit spoustu pracovního času:

2021 znamená 20. výročí rodiny EdgeClip

2021 znamená 20. výročí rodiny EdgeClip



Ať už jde o solární, automobilový nebo jakýkoli jiný průmysl: Již 20 let se zákazníci z celé řady průmyslových odvětví spoléhají na všestranný sortiment výrobků EdgeClip.

Dnes jsou praktické klipy pro upevnění na hranu k dispozici ve více než 300 variantách, vyrobených z více než 100 různých kombinací materiálů.

Příchytka EdgeClip Mini – nejmenší kabelová příchytka na hranu na trhu

Kabelové příchytky pro bezpečné vedení kabelů

Stavaři a montéři často čelí následujícím problémům:

  • Jak uchytit kabelové svazky vázacími páskami v mimořádné stísněných prostorech?
  • Co dělat, když není možné vyvrtat díru nebo navařit úchyt?
  • Co dělat, když jsou samolepicí kabelové příchytky příliš velké nebo lepidlo nedrží?
  • Jak zajistit pevný úchyt na mimořádně úzkých nebo plochých hranách – jejichž tloušťka často dosahuje pouhých 0,7–0,9 mm?

Máme pro Vás ideální řešení: Příchytku EdgeClip Mini – dokonalou pro omezené prostory a úzké hrany. Nejmenší model příchytky EdgeClip je speciálně navržen pro montážní potřeby našich průmyslových zákazníků.



Naše nejmenší kabelová příchytka na hranu je o 30 % menší než jiné kabelové příchytky

Kabelová příchytka na hranu (EdgeClip Mini) je o 30 % menší než jiné kabelové příchytky

Malé rozměry příchytky EdgeClip Mini pomáhají konstruktérům v případě omezeného prostoru pro vedení kabelů.

Toto miniaturní provedení naší kabelové příchytky na hranu udrží vše bezpečně uchycené, i když je na jeho výrobu použito o 30 % méně materiálu než na výrobu větších kabelových příchytek pro silnější hrany.

Díky kompaktnímu pouzdru je EdgeClip Mini jedinou kabelovou příchytkou na trhu, která se hodí pro bezpečné uchycení kabelů na velmi nízké hrany svařeného švu nebo úzké a sešikmené hrany s tloušťkou od 0,5 do 2,5 mm.

Plastové pouzdro příchytky EdgeClip je vyrobeno zhouževnatého, modifikovaného a tepelně stabilizovaného nylonu, který je rovněž známý jako polyamid PA66HIRHS.



Jak může tato kabelová příchytka odolat tahové síle až 5 kg?

Kabelové příchytky na hranu odolají tahové síle 5 kg

Upravili jsme konstrukci ocelové pružinové svorky uvnitř příchytky EdgeClip Mini, aby měla ještě vyšší odolnost, která překoná požadavky našich průmyslových zákazníků.

Zabudovaná pružinová svorka z galvanizované oceli bez chromu se pevně uchytí k měkčím materiálům. Uchycení je tak silné, že není snadné tuto malinkou kabelovou příchytku odstranit ani pomocí kleští.

Uchycení ocelových pružinových svorek v ostatních výrobcích EdgeClip společnosti HellermannTyton je zkonstruováno pro různé povrchy a úrovně tvrdosti.
V závislosti na požadavcích doporučujeme, aby použití příslušného modelu EdgeClip zkontroloval technik.

Podívejte se na naše video, které vám ukáže, jak odstraníte příchytku EdgeClip opatrně a řízeně.

Pokud je tvrdost základního materiálu hrany (plechu nebo plastu) nižší než 410 HV 10, odolají vzájemně odsazené a do sebe zapadající zuby příchytky EdgeClip Mini tahové síle 5 kg.

Ve srovnání s většími modely umožňuje konstrukce příchytek EdgeClip Mini optimální umístění kabelového svazku na hraně a správnou polohu hlavy vázacího pásku vzhledem ke svazku pro danou aplikaci.



Výběr vhodné příchytky EdgeClip závisí na tloušťce a výšce hrany

kabelové příchytky na hranu souběžné s hranou

Univerzální kabelová příchytka na hranu neexistuje, protože způsoby použití v různých odvětvích se zcela zásadně liší. V rozměrech hran a materiálech použitých při jejich výrobě jsou velké rozdíly.

Nabízíme příchytky EdgeClip pro pět tlouštěk hran:

  • 0,5 mm až 2,5 mm
  • 1,0 mm až 3,0 mm
  • 1,5 mm až 4,0 mm
  • 3,0 mm až 6,0 mm
  • 6,0 mm až 8,0 mm

Nejčastěji se používají pro uchycování kabelů k plechovým hranám příchytky o tloušťce 0,7 až 0,9 mm – a zde je první volbou příchytka EdgeClip Mini.



kabelové příchytky pro nízké a úzké hrany

Výrobek EdgeClip Mini (EC0.5-2.5SP-SV) rovněž doporučujeme pro aplikace, kdy výška hrany činí pouhých 6,0 mm.
Dvoudílná vázací páska EdgeClip EC5 je nejlepší volnou pro upevňování kabelů k hranám s minimální výškou 9,0 mm.



Kabelové příchytky na hranu a různé směry vedení kabelů

Kabelové příchytky na hranu a různé směry vedení kabelů

Společnost HellermannTyton vyvinula příchytku EdgeClip, aby umožnila technikům flexibilně vytvářet pevné kotvicí body pro vázací pásky na všech  hranách komponentů.

Proto nabízíme řadu příchytek EdgeClip pro aplikaci vázacích pásků do různých směrů.

Je tedy možné vést kabely svisle i vodorovně podél hran nebo přes ně.



Jak lze okraj komponentu využít k bezpečnému upevnění?

Kabelové příchytky na hranu a různé směry vedení kabelů

Geometrie příslušné hrany často naznačí, zda lze kabely vést přes hranu komponentu nebo podél ní.

Můžete si vybrat ze čtyř různých uspořádání příchytky EdgeClip:

  • Přes hranu, souběžné s hranou
  • Napříč hranou, pod úhlem 90° k hraně
  • Souběžně s hranou
  • Svisle nebo bočně, pod úhlem 90° k hraně

Široký výběr příchytek EdgeClip

Společnost HellermannTyton vyvinula první kabelové příchytky na hranu v roce 2001. Tyto příchytky EdgeClip jsou již dodávány  v kombinaci s vázacími pásky.

Jednodílné a dvoudílné kabelové příchytky na hranu

Jednodílné a dvoudílné kabelové příchytky na hranu

Bez ohledu na svou velikost představuje dvoudílná příchytka EdgeClip vždy spolehlivý kotvicí bod na hranu pro svazkování kabelů, trubek či kanálů pomocí vázacích pásků
Naši zákazníci si obvykle objednávají kabelové příchytky na hranu již v kombinaci  s vázacím páskem – ideálně naše vázací pásky řady T svnějším ozubením.
Nyní nabízíme desítky různých dvoudílných fixačních sad EdgeClip.


Současně vyrábíme jednodílné modely příchytek EdgeClip: ať již s vázací páskou upevněnou do pouzdra příchytky, s omotávacípříchytkou nebo s uzavíratelnými úchyty pro hadice  či trubice  různých průměrů.

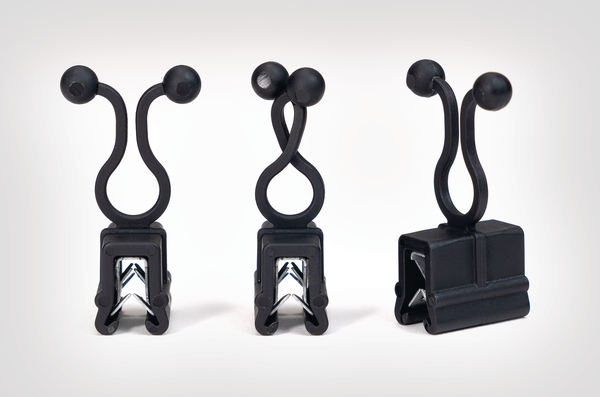

Příchytka EdgeClip s úchytem TwistLock

Příchytky EdgeClip jsou nejen velmi všestranné, ale současně se snadno používají. Dobrým příkladem je příchytka EdgeClip s úchytem TwistLock. Podívejte se na toto krátké video a uvidíte, jak funguje:

Správné řešení pro každý scénář

Kabelové příchytky pro upevnění v solárních elektrárnách

Příchytky EdgeClip jsou ideální pro bezpečné upevnění svazků vodičů v mnoha různých OEM aplikacích.

Společnost HellermannTyton vyvinula první příchytky EdgeClip pro automobilový průmysl. Snažila se zabránit otěru kabelů mlhovek a hledala kabelovou příchytku, která by umožnila vedení kabelů za nárazníkem.

Ideální upevňovací bod představovala stávající hrana, a nebylo by přitom nutné provádět nákladné změny sériové výroby.

Příchytky EdgeClip musel výrobce kabelového svazku jednoduše předem upevnit na správná místa.

Současně se příchytky EdgeClip používají i ve výrobě bílého zboží. Jelikož je lze k hranám snadno upevnit ručně, jsou předurčeny pro kusové zpracování na výrobních linkách.

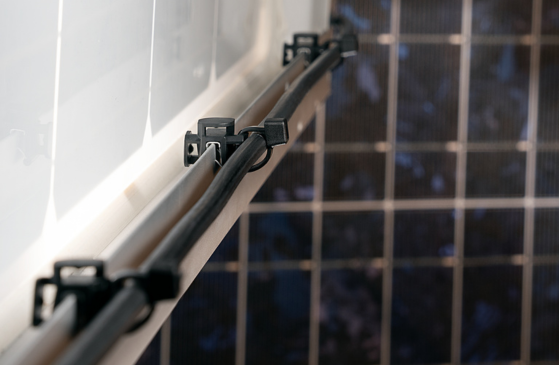

Kabelové příchytky odolné vůči UV záření pro solární elektrárny

Příchytky EdgeClip si poradí s každým počasím a používají se k pevnému uchyceníkabelů v solárních zařízeních. Dvoudílná příchytka je odolná vůči UV záření, teplotním výkyvům a chemickým reakcím vyvolaným počasím.

Zabrání prověšování a poškození PV kabelů, čímž zamezí vzniku zkratu.

Chcete-li se dozvědět více o EdgeClipech a dalších tématech týkajících se správného vedení kabelů na solárních elektrárnách, klikněte sem:



Vytvářejte a vyrábějte rychleji a efektivněji díky 3D datům výrobku EdgeClip

Kabelové příchytky: CAD data pro vývojáře a mechaniky

Ve spolupráci s výrobcem softwaru CADENAS dává společnost HellermannTyton specifikace vybraných výrobků EdgeClip k dispozici ve 3D elektronických formátech. Konstruktéři mohou importovat specifikace požadovaných objektů tak, že si je bezplatně stáhnou do svého CAD systému ve všech standardních CAD formátech nebo si je nechají poslat e-mailem.

Technický list ve formátu PDF obsahuje informace o přesných rozměrech výrobku, specifikace materiálu, charakteristiku výrobku a podrobnosti o složení rozsahu dodávky.



Často kladené dotazy:

Jak vybrat správný typ kabelové příchytky na hranu?

Málokdy existují svorky na hranu EdgeClip, které by vyhovovaly všem oblastem použití, protože požadavky a potřeby se v jednotlivých odvětvích velmi liší. Navzdory standardizovaným tloušťkám panelů víme ze zkušenosti, že každá kabelová příchytka na hranu EdgeClip bude při každém použití fungovat jinak. Důvodem jsou zpravidla značné rozdíly v parametrech hran a relativní hmotnosti svazků kabelů nebo hadic, které mají být drženy na místě. Roli hraje použitý povrchový materiál, tloušťka hrany, směr svazku, možnost upevnění kabelu a materiál. Proto doporučujeme při výběru správné kabelové svorky pro použití na hranu zohlednit následující skutečnosti:


1. Tloušťka a výška hrany

Jak silná a vysoká je hrana, na které chcete vést kabely? Rozměry hran se značně liší. Podle toho pokrýváme odstupňovanou škálu velikostí. V některých případech může být využitelná hrana omezena i fyzickou výškou. Nebo je průměr svazku větší než výška hrany. Například kabelová příchytka na hranu EdgeClip mini je vysoká přibližně 6,0 mm, zatímco mnoho našich příchytek na hranu je vysokých nejméně 9,0 mm.


2. Geometrie hrany

Směr hrany obvykle udává, jakým směrem lze kabely vést, zda vertikálně/horizontálně, na hraně nebo podél ní. Geometrie příchytek na hranu EdgeClip jsou k dispozici pro čtyři různé možnosti vedení:

  • Nad hranou, souběžné s hranou
  • Napříč hranou, pod úhlem 90° k hraně
  • Souběžně s hranou
  • Svisle vodorovně, 90° ke směru hrany

Nabízíme také verzi, ve které se sedlo vázacího pásku může otáčet o 90°. Nejběžnější kabelové příchytky na hranu EdgeClip jsou dvoudílné prvky, předem osazené vázacím páskem. Společnost HellermannTyton vyrábí také jednodílné díly s integrovanou hlavou pásku a řemínkem. Pokud vás napadne nějaká jiná varianta na toto téma, pravděpodobně jsme ji již vyrobili!


3. Oblasti použití

Podmínky, které musí výrobek splňovat, závisí na oblasti použití.
Například v solárním průmyslu je důležité, aby kabelové spojovací prvky byly odolné proti UV záření a vydržely náročné podmínky. V průmyslu bílého zboží je důležité, aby spojovací prvky nezabíraly mnoho místa, byly odolné a odolávaly vibracím. Kabelové příchytky na hranu jsou vynikající volbou především tam, kde není možné vrtat otvory a kde jsou nežádoucí jiné možnosti upevnění, například lepidlo. Statika není narušena a výrobek lze snadno připevnit přitlačením na hranu rukou.

Budou příchytky na hranu nějak reagovat s materiálem povrchu?

Kovové části  našich kabelových příchytek na hranu EdgeClip jsou zpravidla vyrobeny z pozinkované pružinové oceli. Pro většinu plastů je to vhodné. Na hranách panelů vyrobených z kovu je však nutné počítat s nežádoucími chemickými reakcemi. V místě kontaktu může dojít ke korozi, protože pozinkované ocelové příchytky příchytky na hranu EdgeClip pronikají ochrannými povlaky, čímž odhalují podklad. Negativní korozní potenciál závisí na teplotě, vlhkosti a dalších přírodních nebo člověkem způsobených faktorech prostředí, jako je sůl, ultrafialové záření, plyny, oleje nebo čisticí prostředky. Plastové tělo kabelové příchytky na hranu EdgeClip nepředstavuje pro materiál hrany žádný problém. Obvykle jej vyrábíme z teplotně stabilizovaného polyamidu 6.6 modifikovaného proti silnéme nárazu(PA66HIRHS). Rozsah provozních teplot je -40 °C až +105 °C. Vlastnosti příchytek na hranu EdgeClip můžeme upravit tak, aby vyhovovaly konkrétním aplikacím. S případnými dotazy ohledně atypických kombinací materiálů se na nás obraťte.

Co je kabelová příchytka na hranu EdgeClip?

Příchytky na hranu EdgeClip jsou drobné kabelové upevňovací prvky, které se aplikují na hrany konstrukce jako trvalé příchytky pro vázací pásky. Na hrany panelů je lze snadno přitlačit ručně bez použití nářadí. Jsou ideální pro bezpečné upevnění kabelů, hadic a svazků všude tam, kde není možné vrtat otvory nebo použít lepicí příchytky. Přídržná síla integrované pružinové ocelové svorky je dostatečná i pro nejtěžší svazky kabelů. Různé geometrie zajišťují vhodné uložení pro každý způsob vedení kabelů. Kabely lze vést rovnoběžně s hranou, napříč nebo podél hrany.

Jak příchytka na hranu EdgeClip funguje?

V závislosti na rozměru kabelové příchytky na hranu EdgeClip vyrazíme do svorek z pružinové oceli ve tvaru písmene U dva nebo tři páry protilehlých šikmých plošek. Při tahu (obráceném, bočním nebo axiálním pohybu pod zatížením) se tyto plošky zarývají do měkčího materiálu a působí proti pohybu klipu v tomto směru. Tento postup označujeme jako nucené blokování. Nejlepších výsledků nucené blokování dosáhnete, když úhel plošek není příliš zmenšen šířkou hrany, na kterou se přitlačuje. Pro ideální uchycení doporučujeme, aby mezi klipem a bočními stěnami hrany byla mezera. Například příchytka na hranu EdgeClip o velikosti 1,0-3,0 mm se ideálně hodí na hranu o tloušťce 2 mm. Pokud tam není žádná mezera, potřebujete větší příchytku na hranu EdgeClip.

Na jaké povrchové materiály lze kabelovou příchytku na hranu EdgeClip použít?

Obecně platí, že čím měkčí je materiál hrany, tím více se do něj plošky svorky na hranu EdgeClip mohou zarýt. Naopak, pokud je povrch materiálu hrany podobně tvrdý nebo tvrdší než materiál ocelové příchytky, nebudou schopny se plošky do povrchu zarýt. Běžné technické termoplasty, jako např. polyoxymethylen (POM) nebo polyvinylchlorid (PVC) nepředstavují při použití příchytek na hranu EdgeClip žádné problémy s tvrdostí. vykle se osvědčuje hliník. Zejména u kovů, jako je ocel, však rozhodně doporučujeme nejprve ověřit relativní tvrdost uvedených materiálů. K jejímu určení je ideální Vickersova zkouška tvrdosti (HV). Naše kabelové příchytky na hranu EdgeClip se bezpečně zachytí na materiálech hrany, pokud je jejich tvrdost nižší než 410HV10. Vrstvy ochranného povlaku nebo olejové vrstvy budou mít také vliv na stupeň nuceného blokování, kterého lze při vašem použití dosáhnout.

Jak se svorky na hranu EdgeClip používají a jaké nástroje jsou potřebné k jejich montáži?

K montáži svorek na hranu EdgeClip nejsou potřebné žádné nástroje. Na hrany je můžete přitlačit ručně. Přidržte svorku na hranu EdgeClip nad hranou v požadované konečné poloze a poté jej lehkým, rovnoměrným tlakem přitlačte na hranu. Po upevnění zůstane svorka na hranu EdgeClip v této poloze. Na jiném místě podél hrany ji nebudete moci posunout do strany.

Jsou kabelové příchytky na hranu EdgeClip k dispozici v různých velikostech, barvách, materiálech a vlastnostech?

Společnost HellermannTyton má bohaté zkušenosti s přizpůsobováním konstrukcí, rozměrů a vlastností příchytek na hranu EdgeClip speciálním individuálním požadavkům. Většina příchytek na hranu EdgeClip se vyrábí s černým polyamidovým povrchem a někdy s hnědým nebo šedým. Na vyžádání je můžeme vyrobit i v jiných barvách.

Mohu kabelové příchytky na hranu EdgeClip demontovat a znovu použít?

Nedoporučujeme znovu používat demontované příchytky na hranu EdgeClip. Uvědomte si také, že při demontáži svorky  dojde k poškození povrchu hrany. Ruční demontáž není možná. Ocelové příchytky se zaříznou do měkčího materiálu hrany a pevně ji drží na místě. Kabelovou příchytku na hranu EdgeClip lze snadno odstranit nástrojem na demontáž příchytek na hranu EdgeClip. Funguje pro všechny velikosti příchytek na hranu EdgeClip od 1,5 mm do 6,0 mm. V případě zájmu o tento speciální nástroj nás kontaktujte.

Jaké jsou tlačné a tažné síly kabelových příchytek na hranu EdgeClip?

Přibližné síly, o kterých hovoříme v souvislosti se příchytkami na hranu EdgeClip, se pohybují v rozmezí 50 N - 150 N (ca 5 - 15 kg). Pro příchytky na hranu EdgeClip nezveřejňujeme konkrétní průměrné tlačné a tažné síly, protože potenciální kombinace proměnných jsou velmi rozsáhlé. Na základě zkušeností vám můžeme poradit a poskytnout vám vzorky pro vaše individuální testy.

Mezi faktory, které určují, jestli je upínací síla dostatečná, patří:

  • Tvrdost materiálu hrany
  • Tloušťka materiálu hrany
  • Povrchové úpravy, nátěry nebo nečistoty
  • Široké teplotní rozdíly
  • Kroucení kabelového svazku
  • Vibrace.
