Plastové a ocelové kabelové příchytky pro průmysl

Kabelové příchytky k zasouvání, šroubování a lepení

Svorky a příchytky pro bezpečné a flexibilní vedení kabelů

Kabelové příchytky HellermannTyton k zasouvání, šroubování a lepení

Všude tam, kde se vedou kabely, je nutné použít bezpečná přídržná zařízení. K tomuto účelu se používají různé příchytky, a to v závislosti na konkrétních požadavcích.

Existují například plastové příchytky a ocelové příchytky. Některé jsou uzavřené, zatímco jiné jsou otevřené nebo je lze znovu otevřít – ideální pro údržbu, následné instalace nebo pozdější výměny kabelů.

Různá odvětví mají na příchytky různé požadavky, například existují velmi malé příchytky, tlumicí příchytky nebo speciální kabelové příchytky pro vysoké zatížení. Kromě požadavků na materiál jsou zapotřebí také různé funkce. Existují například nastavitelné příchytky a příchytky s možností otáčení nebo pevného uchycení. Jiné příchytky, jako například z naší řady Omega, lze kombinovat s jinými příchytkami – pro vícenásobné svazkování nad sebou nebo paralelně.



Ať už tlumicí, do otvorů, na hrany, pro lepení nebo šroubování, kabelové příchytky HellermannTyton pokrývají rozsah svazků od min. 6,2 do max. 51,0 mm, velikosti otvorů od 6,5 do 12,95 mm a tloušťky desek od 0,5 do 13,0 mm. Bez ohledu na to, jaký průměr svazku potřebujete a jaké máte další požadavky, u nás zkrátka najdete ty správné příchytky pro vaše vedení kabelů.





Plochá příchytka: Šroubovaná příchytka se západkou

Šroubovaná příchytka se západkou: plochá kabelová příchytka pro vysoké zatížení

Kabelová příchytka SRC pro vysoké zatížení se používá k trvalému i dočasnému přichycení kabelů a vedení. Směs materiálů ze skleněných vláken (PA6 GF30) činí tuto plastovou příchytku velmi robustní, ideální pro vysoké zatížení.

Díky nízkoprofilové geometrii se tato plochá příchytka osvědčila mimo jiné v následujících oblastech:

  • Autobusy a nákladní vozidla
  • Zemědělství
  • Stavební vozidla

Nastavitelná příchytka umožňuje snadné manuální nastavení a opětovné otevření bez použití nářadí – pro kabely o průměru od 25 do 150 mm.



V případě vedení, kterým protékají kapaliny a kde hadice vyžaduje prostor, umožňuje nezávislé nastavení průměru svazku dostatečnou vůli pro vyrovnání pohybů a zabránění rozdrcení vedení.

Další výhody:

  • Vhodné pro paralelní vedení kabelů
  • Možnost montáže ve vodorovné i svislé poloze
  • Ideální pro dodatečné osazení



Ocelové kabelové příchytky



Kovová příchytka s otvorem pro přichycení vázacích pásků

Ocelové kabelové příchytky do nepříznivého prostředí

Příchytky z nerezové oceli řady SSPC v kombinaci s kovovými vázacími pásky umožňují spolehlivé upevnění kabelů, hadic, potrubí a rozvodů v nepříznivém prostředí, jako je:

  • Loďařský průmysl
  • Ropa a zemní plyn (na moři)
  • Průmyslové stroje a vozidla
  • Potraviny a nápoje
  • Obnovitelná energie

V kombinaci s vázacími pásky o šířce až 10 mm, které lze vázat ze dvou stran, lze upevnit svazky různých průměrů.

Kovové  příchytky z nerezové oceli přesvědčují svou trvanlivostí a vynikající chemickou a teplotní odolností.



Ocelová příchytka, samolepicí

Ocelová kabelová příchytka, samolepicí

Kovová příchytka řady SAC s ohebnou ocelovou podpěrou je cenově výhodné, samolepicí upevňovací řešení bez vázacích pásků.

Toto řešení je ideální pro těžko přístupná místa nebo pro místa, kde lze použít pouze samolepicí montážní řešení – například při výrobě domácích spotřebičů nebo při stavbě karavanů.

Lepicí držák zajišťuje velmi snadnou instalaci na hladké a čisté povrchy.



Příchytky pro svazky v náročném provozu



Harness clips for heavy duty applications

Nosníková příchytka: kabelová příchytka pro vysoké zatížení

Klínová příchytka pro vysoké zatížení byla původně vyvinuta pro automobilový a nákladní přepravní průmysl jako alternativa ke kovovým řešením, ale lze ji použít v jakýchkoli oblastech, kde je vyžadováno pevné a trvalé upevnění.

Časté oblasti využití:

  • Nákladní automobily a automobilový průmysl
  • Zemědělství
  • Železniční průmysl
  • Stavba lodí
  • Průmyslové budovy



Robustní příchytka pro vysoké zatížení se skládá z polyamidového pouzdra s 30% vyztužením skleněnými vlákny. Klínová příchytka je k dispozici v různých tloušťkách desek a ve dvou různých provedeních:

  • Kabelová příchytka bez pěny: měla by se používat pro abrazivní povrchy, jako jsou pozinkované povrchy.
  • Kabelová příchytka s pěnou: měla by se používat pro hladké povrchy. Výhodou je, že pěna poskytuje ochranu proti přilnavosti.



Vysokonapěťové příchytky

Kabelová příchytka pro vysokonapěťové kabely

Díky robustnímu ochrannému krytu a měkké vložce zajišťují vysokonapěťové příchytky bezpečné a stabilní vedení vodičů.

Přehled výhod:

  • K dispozici jsou dvoucestné a třícestné svorky a příchytky.
  • Žebrovaná konstrukce zajišťuje vysokou pevnost.
  • Měkké vložky chrání svazek.
  • Snadná instalace – dva kusy se „zacvaknou“ do sebe nebo se zajistí systémem zavírání na pant a otočný zámek
  • Standardizovaný způsob upevnění pomocí šroubu M6 a 5,0 mm / M5 x 14,0 mm s antirotačním čepem
  • Zkrácení doby instalace



Tyto spojovací prvky se používají v oblastech, kde se instalují vysokonapěťové kabely, např. v automobilovém průmyslu a elektrických vozidlech (hybridní a akumulátorová vozidla).

Příchytky pro vysoké zatížení jsou k dispozici jako sestava dvou upevňovacích prvků nebo jako jeden díl s různými možnostmi zavírání.



Flat cable clamp: Screwed Ratchet Clamp

Plochá kabelová příchytka, nastavitelná

Kabelová příchytka SRC pro vysoké zatížení přesvědčí svým plochým provedením a snadným manuálním nastavením.

Další informace o nastavitelné kabelové svorce naleznete zde dále na této stránce.



Kabelové příchytky Omega



Modulová příchytka Omega (MOC)

Modulová příchytka Omega, pro flexibilní vedení kabelů

Řada modulových svorek Omega (MOC) zahrnuje 12 různých provedení výrobků v různých velikostech, které lze vzájemně kombinovat. To umožňuje stovky modulárních konfigurací – pro libovolné vedení kabelů, které překonává omezení tradičního vedení.

Oblast použití:

  • Zejména pro kapalinové systémy (palivové, brzdové, podtlakové, odvzdušňovací, pro kabely a svazky, systémy HVAC a tepelné řízení hnacích ústrojí)
  • Pro pevné vedení chladicí kapaliny (nerezová ocel), upevnění VN kabelů v elektrických autobusech, odvzdušňování motorů, rekuperaci palivových par, chlazení baterií, vedení střídavého proudu MOC se v zásadě dělí na dvě kategorie: SVORKA MOC (kombinace několika kabelových svorek) a MOC s VÁZACÍM PÁSKEM (kombinace kabelové příchytky a vázací pásky).



Patentovaná konstrukce výrobku zajišťuje vynikající přilnavost a zabraňuje náhodnému uvolnění při vibracích a montážních operacích, jako je například vakuové plnění.

Přestože již existují stovky možných kombinací, vždy se najde prostor pro novou možnost konfigurace. Technici ze společnosti HellermannTyton vám rádi pomohou s vývojem nových řešení pro co nejúčinnější a nejefektivnější instalaci potrubí a kabelů.

Uzavíratelné příchytky Omega (LOC)

Uzavíratelná příchytka Omega, lze kombinovat s vázacími pásky

Kromě MOC je k dispozici také řada uzavíratelných příchytek Omega (LOC). Ty nelze modulárně připojit, ale nabízejí i tak mnoho výhod:

  • Spolehlivý 360stupňový uzamykatelný uzávěr
  • Vnitřní nastavovací mechanismus zajišťuje flexibilitu pro různé průměry svazků
  • Možnost vyjmout svazek a znovu ručně otevřít

Kabelové příchytky LOC lze také kombinovat s vázacími pásky.

Výhody:

  • Nejširší rozsah nastavení průměru až 50 mm
  • Spolehlivý 360stupňový uzamykatelný uzávěr
  • Zabraňuje axiálnímu prokluzu podél svazku

Aplikace jsou podobné jako u řady MOC: kapalinové systémy (palivové, brzdové, podtlakové, odvzdušňovací, kabelové a svazkové, aplikace HVAC a tepelného řízení hnacích ústrojí), vedení chladicí kapaliny (z nerezové oceli), upevnění jednotlivých VN kabelů v elektrických autobusech, odvzdušňování motorů, rekuperace palivových par, chlazení baterií, vedení střídavého proudu a fotovoltaické a solární aplikace.

Často kladené dotazy

Co je to kabelová příchytka?

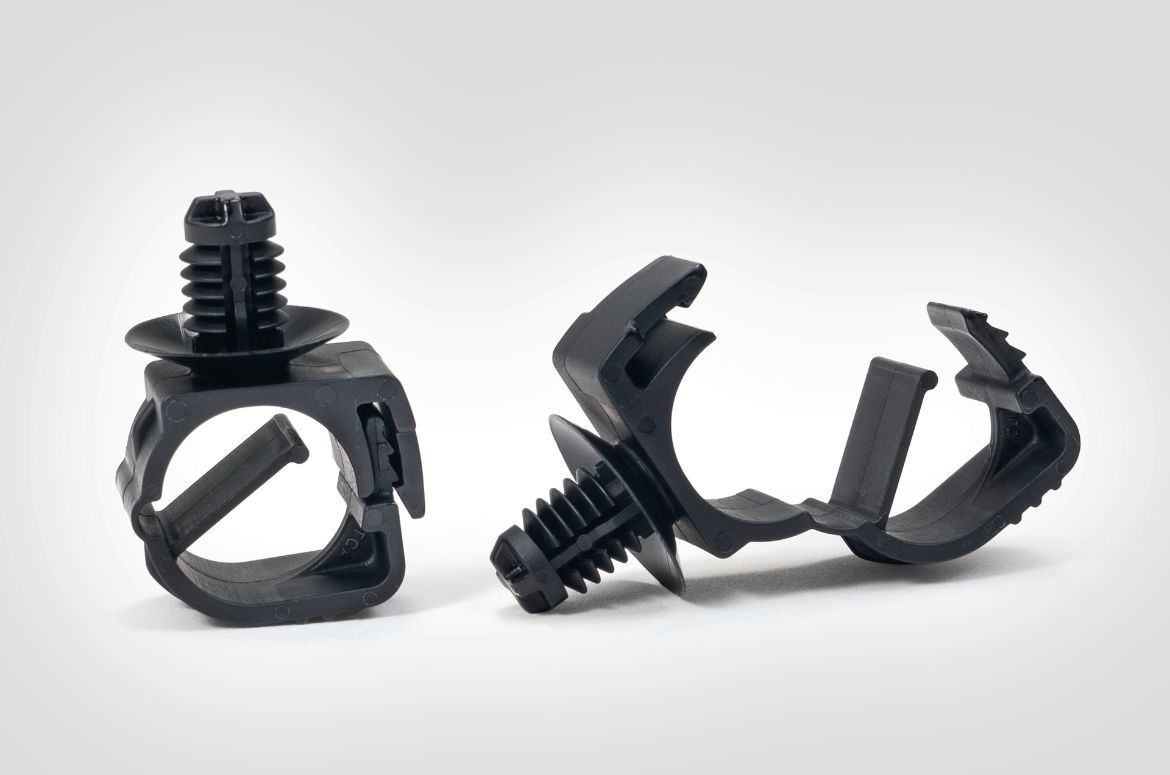

Průběžná kabelová příchytka se západkou

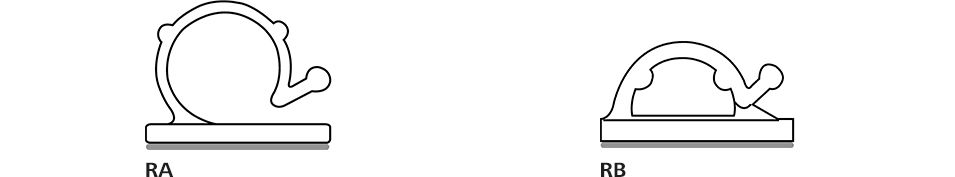

Kabelové příchytky umožňují snadné vedení jednoho nebo více vodičů nebo jedné či více hadic a trubek.

Kabelové příchytky se používají téměř na všech trzích. Pro vedení podél stěn budov ve stavebnictví, v kabelových soustavách např. pro vedení na podvozku a v chladicích systémech v průmyslu s automobily a nákladními vozidly nebo v odvětví obnovitelných zdrojů energie pro vedení přiváděného a odváděného vzduchu.

Existují různé průměry a varianty svazků pro různé instalační situace a je také možné vložit několik kabelů do jedné příchytky nebo vést kabely paralelně vedle sebe.



Jak se montují kabelové příchytky?

Montáž většiny kabelových svorek je intuitivní a můžete si je předem vybrat podle typu upevnění, materiálu, barvy nebo zvláštních požadavků. K dispozici jsou příchytky na hrany, k přišroubování, s vařovacími trny nebo s lepicí základnou.

Mnoho výrobků je vybaveno slyšitelným zaklapnutím, což zajišťuje, že je výrobek pevně a správně uzavřen.

U některých svorek se šroubovým upevněním a svorek pro opětovné otevření potřebujete při údržbě a výměně kabelů šroubovák.  Většinu kabelových příchytek však lze jednoduše instalovat a zavřít ručně bez použití nářadí, jak vidíte v tomto příkladu:
