Korugované trubky pro průmysl a elektrické instalace

Vrapové hadice s vhodnými držáky a objímkami

Najděte pro svou aplikaci tu správnou korugovanou plastovou trubku

Vrapové hadice HelaGuard HG-FR nabízí vynikající protipožární vlastnosti.

Ať už v automobilovém průmyslu, strojírenství či provozním inženýrství, ve vlacích nebo ve veřejných budovách, korugované trubky najdete téměř všude. Vrapové hadice se používají především k ochraně kabeláže.

V závislosti na zamýšleném použití se korugované trubky vyrábí v různých průměrech a z různých materiálů, například PA6, PA12, PP a PE. I když se obvykle jedná o tuhé materiály, jsou vrapové plastové hadice díky výrobní metodě s korugací přizpůsobivé a ohýbatelné.

Vrapové organizéry kabelů  jsou k dispozici v uzavřené a podélně dělené variantě a dodávají se v širokém rozsahu tlouštěk stěn. Správná instalace také vyžaduje použití vhodných držáků korugovaných trubek a odpovídajících objímek vrapových hadic.

Tato stránka vám dává přehled o portfoliu korugovaných hadic značky HellermannTyton.

Přehled výrobků



Korugované trubky pro výrobu rozvaděčů

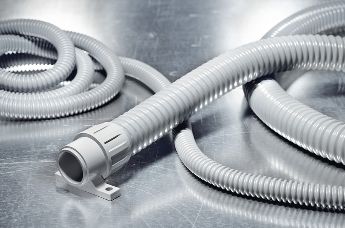

Objímka pro korugované trubky CTCC-IWS a vrapové hadice IWS.

Řešení pro upevnění a vedení kabelů v rozvaděčích by mělo být snadno zpracovatelné.

Stejně jako naše objímky pro vrapové hadice IWS: Vedle časových úspor jsou naše objímky všeobecně ideální volbou, zejména v kombinaci s našimi odpovídajícími korugovanými trubkami IWS.

Pevné, bezpečné, promyšlené: Naše praktické objímky pro korugované trubky odpovídají vzoru otvorů v rozvaděči a lze je namontovat během okamžiku – a pohodlně je znovu otevřít šroubovákem, pokud je to potřeba.

Objímky pro korugované trubky CTCC-IWS.

Naše chytré provedení objímek pro hadice nabízí mnoho výhod:

  • Předběžné uchycení v otevřené poloze
  • Korugovaná trubka se může v objímce otáčet
  • Připevňovací bod na obou stranách pro vázací pásky
  • Možné vedení dalších kabelů
  • Otvory pro šrouby odpovídající vzoru otvorů v rozvaděči
  • Snadné opětovné otevření pomocí šroubováku

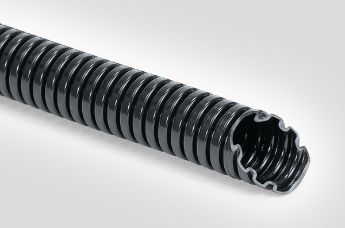

Spirálové vyztužené hadice

Vrapové hadice FlexiGuard jsou mimořádně přizpůsobivé a poskytují vynikající mechanickou ochranu.

Mimořádně přizpůsobivé korugované trubky FlexiGuard zapůsobí velmi vysokým stupněm mobility.

Další výhody:

  • vynikající mechanická ochrana
  • dobrá odolnost vůči zásadám a kyselinám
  • dobrá odolnost vůči chemikáliím
  • dobrá odolnost vůči UV a ozónu

Hadice FlexiGuard se používají především ve strojírenství, provozním inženýrství, robotice a jako ochrana pro vstupy do rozvaděčů.

Vhodné držáky pro organizéry kabelů FlexiGuard:

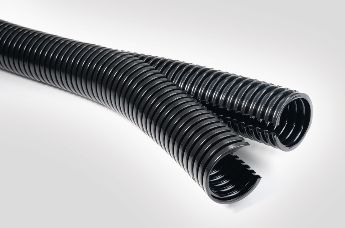

Podélně dělené korugované trubky



Vrapové hadice, dvojité podélně dělené

Korugované organizéry kabelů HelaGuard HG-DC jsou ideální pro předinstalované kabely.

Podélně dělený organizér kabelů HG-DC je ideální pro instalace kde je vyžadováno dodatečné osazení. Například:

  • výroba rozvaděčů
  • výroba strojů a zařízení

Do hadice HG-DC se kabely vkládají z boku a hadici lze snadno znovu otevřít. Organizér je vysoce odolný proti oděru, neobsahuje halogeny, síru
ani fosfor, a je samozhášivý. Je vyroben z PA6 a dodává se na cívkách, v délkách 25 metrů, 50 metrů nebo na vyžádání v jednotlivých řezech.

Korugované trubky: lehké, standardní a těžké



Vrapové hadice, lehké

Přizpůsobivé, lehké korugované trubky s malým rádiem ohybu.

Tenkostěnná korugovaná plastová trubka HG-LW je vhodná pro aplikace s nízkým mechanickým namáháním, např.:

  • výroba strojů a zařízení
  • rozvaděče
  • budovy

Přizpůsobivá trubka HG-LW je lehká a má dlouhou životnost. Je vysoce odolná proti nárazu a tvarově stabilní, s velmi dobrou odolností vůči rozpouštědlům a olejům.

Korugované trubky, standardní hmotnost

Přizpůsobivé vrapové hadice standardní hmotnosti s vysokou odolností proti oděru.

Středněstěnná korugovaná plastová trubka HG-SW je doporučena pro použití v průmyslových aplikacích, např. v těchto oblastech:

  • strojírenství
  • provozní inženýrství
  • výroba rozvaděčů
  • veřejné budovy

HG-SW je velmi flexibilní a odolná proti oděru. Je to také vysoce odolná proti nárazu a tvarově stálá a samozhášivá podle UL94 V2.


Další standardní korugované hadice:

  • HG-HI: velmi tvarově stabilní pro aplikace s velkým pohybem
  • HG-PP: vyrobená z polypropylenu (PP), vhodná pro pokládku do betonu a omítky
  • HG-FR: nehořlavé, pro vysoké požadavky na požární ochranu

Vrapové hadice, těžké

Přizpůsobivá, těžká korugovaná trubka pro vysoké mechanické nároky.

Silnostěnný vrapový organizér kabelů HG-HW se primárně používá tam, kde je vyžadována speciální mechanická ochrana kabelů, např. ve:

  • strojírenství a provozním inženýrství
  • stavebním inženýrství

HG-HW je navržena pro náročná prostředí, poskytuje velkou mechanickou pevnost a vysokou odolnost proti nárazu.

Materiál je také odolný vůči rozpouštědlům a olejům, odolný proti oděru a samozhášivý podle UL94 V2.



Fitikny pro vrapové hadice



Vyberte si dokonalý fitink pro svou aplikaci

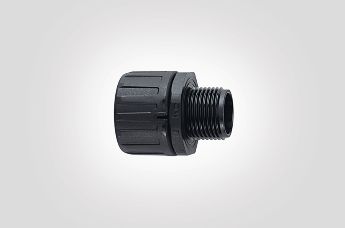

Vnější závit HelaGuard HG-SM, přímý otočný, IP66.

Portfolio výrobků HelaGuard obsahuje vhodné fitinky pro každý požadavek. Na jedné straně se rozlišují podle provedení. Například některé fitinky mají úhel 45°, některé 90° a další jsou přímé.

Další odlišností v příslušenství pro hadice na kabely jsou různé třídy ochrany podle normy DIN EN IEC 60529.

Fitinky v kombinaci s odpovídajícími plastovými hadicemi jsou k dispozici v následujících třídách ochrany:

  • IP66
  • IP67
  • IP68
  • IP69k
HelaGuard HGL-T, T-konektor s těsněním hadice.

Plastové fitinky HelaGuard se montují jednoduše, rychle a velmi bezpečně. Nabízejí výjimečně vysokou pevnost v tahu a jsou odolné proti vibracím a také proti neoprávněné manipulaci. Lze je odstranit šroubovákem. Plastové držáky HelaGuard lze použít znovu a znovu.

Zde je přehled našeho příslušenství pro korugované trubky. Kliknutím na odpovídající kategorii si jednotlivé výrobky podrobně prohlídnete:

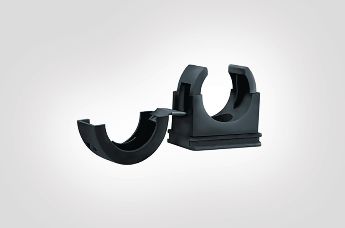

Objímka pro korugované trubky



Šroubovatelný upevňovací klip pro plastové trubky

Objímka PACC pro vrapové organizéry kabelů.

Objímka PACC pro vrapové organizéry kabelů s integrovaným víčkem umožňuje bezpečné upevnění plastových objímek HelaGuard.

Jeho vnitřní žebra zabraňují pohybu hadice z místa. Objímka se rychle a snadno instaluje a lze ji připevnit šrouby.

Pokovený ocelový upevňovací klip s PVC vložkou

Klip AFCS slouží k zajištění kovových hadic.

Upevňovací svorka AFCS z pozinkované oceli s ochranným profilem z PVC se používá jako přídavné zabezpečovací zařízení pro vrapové hadice.

Objímka se velmi snadno používá. Její ochranný profil zabraňuje poškození v důsledku oděru.

Objímka pro organizér kabelů pro výrobu rozvaděčů

Korugované trubky IWS slouží k vedení a ochraně vodičů v rozvaděčích, spínacích systémech a při výrobě strojů.

Pro rozvaděče se dokonale hodí naše objímky IWS, včetně odpovídajících korugovaných trubek.

Můžete o nich najít více zde níže na této stránce.

Často kladené dotazy

Jak najít správnou korugovanou trubku?

CADENAS, korugované trubky.

Ve spolupráci s poskytovatelem softwarových služeb CADENAS vám nabízíme většinu svých korugovaných plastových trubek HelaGuard včetně odpovídajících fitinků online: jako bezplatný 2D a 3D model.

Kromě podrobných specifikací jednotlivých produktových řešení najdete také mnoho obrázků výrobků a užitečných údajů o modelech.

CADENAS usnadňuje nalezení správného řešení pro vaši aplikaci – pro ještě přesnější plánování, od prvotního nápadu.

Jak najít správný fitink vrapových hadic?

Přizpůsobivé vrapové hadice IWS.

Podle názvu plastového fitinku HelaGuard můžete mimo jiné snadno určit třídu krytí IP, typ závitu a tvar držáku.

Chcete-li co nejsnadněji najít ten správný fitink, podívejte se na naše názvosloví HelaGuard zde.

Jak namontovat a odstranit držáky korugovaných trubek?

K opětovnému odstranění plastových fitinků HelaGuard potřebujete plochý šroubovák. Závitové fitinky lze demontovat a znovu použít tak často, jak je potřeba.

Při montáži a demontáži plastových fitinků HelaGuard postupujte podle těchto jednoduchých pokynů:


Jak namontovat a odstranit držáky korugovaných trubek. Jak namontovat a odstranit držáky korugovaných trubek.

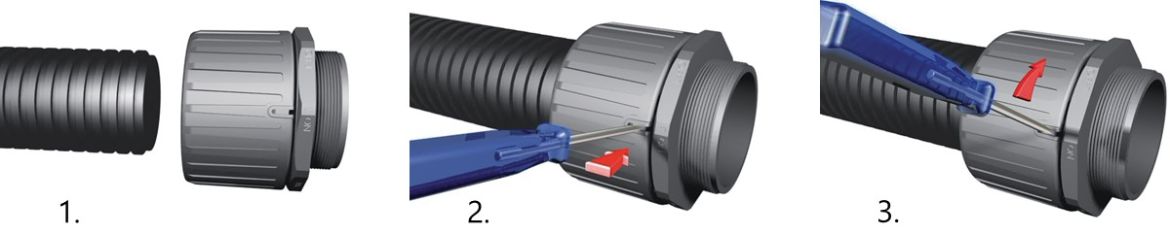

1. Pokud byl fitink použit již dříve, ujistěte se, že štěrbina ukazuje na polohu „on“. Chcete-li fitink namontovat, zatlačte jej na konec hadice co nejdále, bez vyvíjení velké síly, a mírně jím otočte. Nyní je držák pevně zajištěn.

2. Chcete-li držák odstranit, zasuňte do štěrbiny malý šroubovák.

3. Pohybujte rukojetí šroubováku směrem k poloze „off“. Převlečná matice se mírně otočí. Nyní je blokovací mechanismus uvolněn.


Jak namontovat a odstranit držáky vrapových hadic. Jak namontovat a odstranit držáky vrapových hadic.


4. Vyjměte šroubovák.

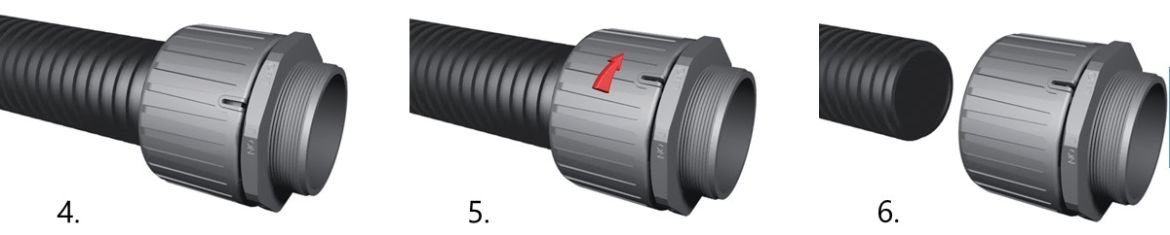

5. Ručně otočte převlečnou maticí co nejvíce směrem k poloze „off“.

6. Jednoduše vytáhněte držák z konce hadice.



Stále si nejste jisti? Podívejte se na všechny výše uvedené kroky zde na této doplňkové ilustraci.

Jak střihat korugované trubky?

CONCUTTER, jednoduchý ruční nástroj pro střihání plastových trubek.

Nekovové korugované trubky lze snadno střihat pomocí jednoduchého ručního nástroje pro střihání plastových trubek CONCUTTER.

CONCUTTER je k dispozici ve dvou variantách:
