Kleště na stahovací pásky pro optimální utahování a hladké ustřižení pásků
Kleště na stahovací pásky – spolehlivé, pohodlné, pro dlouhodobé použití

Kleště na stahovací pásky nejsou všechny stejné – a to z dobrého důvodu. Zatímco některé kleště na stahovací pásky jsou vhodné pro oblasti, které jsou obtížně přístupné, při použití v mobilních aplikacích musí jiné kleště fungovat bez elektřiny. Je třeba zvážit také požadavky na životnost a účinnost moderní sériové výroby: Nástroje pro vázání kabelů musí být vždy spolehlivé a pohodlné, a to i při dlouhodobém používání.
To je důvod, proč společnost HellermannTyton nabízí ucelenou řadu nástrojů pro zpracování kabelů, včetně ručních a pneumatických vázacích pistolí a jedinečných nástrojů pro automatické svazkování kabelů.
Kleště na stahovací pásky jsou ideálním řešením pro optimální utahování a stříhání stahovacích pásků v jedné rovině s hlavou pásku. Eliminují ostré otřepy, které zanechávají konvenční štípací kleště. Kleště na stahovací pásky také pomáhají urychlit procesy svazkování a profesionalizovat použití vázacích pásků vyrobených z různých materiálů a velikostí.

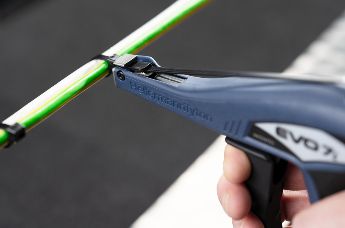

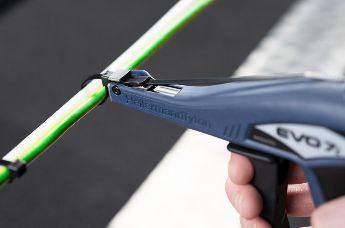

Podívejte se v tomto videu, jak bezpečně a bez ostrých hran střihat vázací pásky pomocí profesionálních kleští na stahovací pásky. Představené kleště EVO7 jsou jedny z nejlehčích, ale zároveň robustních kleští na stahovací pásky, které jsou dostačující pro průmyslové zpracování stahovacích pásků:
Automatické kleště na stahovací pásky

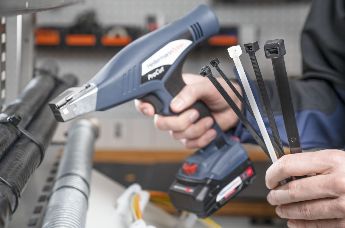

Autotool CPK hybrid: plně automatický, rychlý a procesně spolehlivý systém vázání kabelů
Elektricky poháněný svazkovací nástroj Autotool CPK hybrid je lídrem v oblasti spolehlivosti procesů a automatizace. Funguje plně automaticky a výrazně urychluje procesy vázání kabelů. Svázání, utažení a ustřižení pásku se provádí stisknutím tlačítka - ve stálé kvalitě. Tento nástroj pro automatické vázání umožňuje rychlejší a efektivnější zpracování.

V závislosti na aplikaci může být CPK hybrid použit buď s napájecím zdrojem se šňůrou, nebo jako bezšňůrový s baterií CAS, kterou lze integrovat do rukojeti. Perfektní, když je nejbližší zásuvka daleko, např. v solárních parcích.
Tuto automatickou pistoli na svazkování kabelů můžete postavit – takže ji lze snadno umístit na pracovní stůl. Svazkování, utahování a střihání se provádí stisknutím tlačítka – se stálou kvalitou. Tento automatický nástroj na svazkování umožňuje rychlejší a efektivnější zpracování.
Máte zájem o prezentaci CPK hybrid přímo na místě, na základě Vaší konkrétní aplikace? Vyžádejte si zde bezplatnou prezentaci na místě.

Vaše výhody:
- Doba cyklu: do 0.65 sekundy podle nastavení v závislosti na kvalitě a síle
- Průměry svazků do 20 mm
- Zahrnuje software „HT Data Management“ pro kompletní dokumentaci každého zpracovaného opakujícího se vázacího pásku
- Speciální funkce pomocí softwaru, např. definice průměru svazku nezávisle na velikosti svazku
- Nastavení softwaru lze ovládat pomocí displeje nebo počítače
- Zpracování pásů 50 vázacích pásků nebo cívek s 3 500 vázacích pásků
- Ideální pro aplikace s vysokými požadavky na kvalitu, např. sériová výroba ve velkém
Napájení:
- CPK CAS Baterií 18V – až do 8.000 vázacích pásků na jedno nabití baterie, doba nabíjení baterie pouze cca. 30 minut
- Zdroj CPK – vstup: 100-240 V AC, 50/60 Hz; výstup: 25.2 V DC max. 150 W
- Zdroj CPK s řídící jednotkou pro začlenění do automatických výrobních systémů – vstup: 100-240 V AC, 50/60 Hz; výstup: 25.2 V DC max. 150 W
Vhodné příslušenství:
- Upevňovací zařízení pro stacionární použití
- Závěsné zařízení pro flexibilní použití
- Distanční rozpěrka HH20 pro optimální svazkování
- Přístroj pro měření tahové síly s volitelným adaptérem pro robota
Autotool System 3080: plně automatický, bezodpadový vázací nástroj s nekonečným páskem
Elektricky ovládaný nástroj Autotool System 3080 umožňuje vázání svazků bez odpadu v různých průměrech. Nástroj lze použít jak stacionárně, tak flexibilně. Speciální zařízení dostupné pro systém Autotool 3080 umožňuje jeho plnou integraci do automatizovaných výrobních linek.
Vázání příchytek pomocí tohoto nástroje lze plně automatizovat.

Vaše výhody:
- Čas cyklu: 1,1-2,4 sekundy, v závislosti na průměru svazku
- Průměry svazků do 80 mm
- Stálá, vysoká kvalita vázání
- Pásek s vnějším vroubkováním chrání svazek před poškozením
- Díky samostatné uzavírací hlavě není žádný odpad pásku
- "Zahrnuje tři rychle vyměnitelné velikosti čelistí o průměru
- 30 mm, 50 mm a 80 mm"
- Kompatibilní pro průmysl a efektivní dodávka materiálu díky dvěma spotřebním materiálům
- Spotřební materiály jsou k dispozici na cívkách o délce 500 m pásek a řetěz po 5 000 hlavách
- Ideální pro výrobu velkých sérií
Příslušenství:
- Upevňovací zařízení pro stacionární použití včetně nožního pedálu nebo spínače
- Upevňovací zařízení pro horizontální použití na plně automatizovaných výrobních linkách
- Automatické montážní zařízení vhodné pro použití na plně automatizovaných výrobních linkách
- Závěsné zařízení umožňuje flexibilní použití. Lze zavěsit na vhodné pojezdové kolejnice.

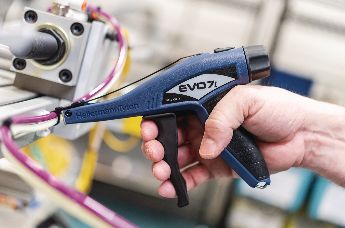

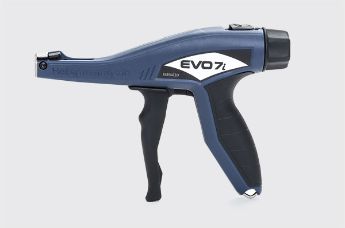

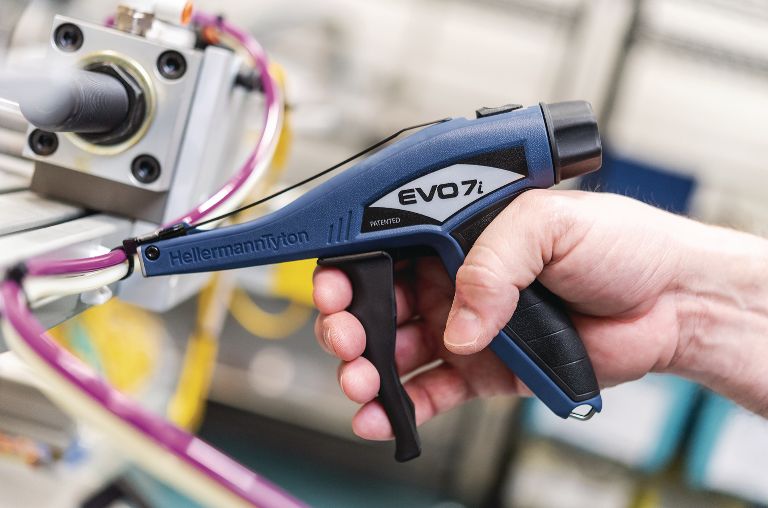

Pro plastové vázací pásky: EVO7 a EVO9 – přesné, spolehlivé utahování a ustřižení
S řadou kleští EVO na vázací pásky vám HellermannTyton nabízí nejergonomičtější a nejodolnější ruční vázací nástroje na trhu. Komfort a funkce jsou kombinovány, aby poskytovaly vysoce kvalitní opakovatelné výsledky vázání kabelů při široké škále nastavení utahovací síly.
Technologie v kleštích na vázací pásky EVO7 a EVO9 výrazně snižuje množství síly potřebné k utahování a střihání vázacích pásků. Nástroje řady EVO pro zpracování vázacích pásků se vyznačují rychlým nastavením pro změnu mezi rozsahy utahovací síly.

Vaše výhody:
- Ergonomická neklouzavá rukojeť pro pohodlné a bezpečné uchopení
- Různé rozměry uchopení pro optimální pohodlí: EVO7 a EVO9 (90mm), EVO7SP a EVO9SP (80mm)
- Technologie TLC (utažení/uzamčení/střih) pro rychlé, přesné svázání a ustřižení
- s minimální námahou
- Velmi nenáročná údržba díky extrémní trvanlivosti
- Jednoduché nastavení utahovací síly pomocí otočného knoflíku

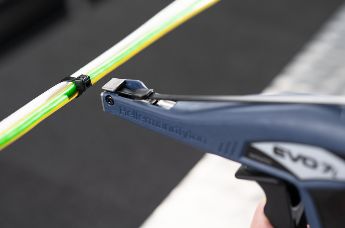

- Hladké, bezpečné ustřižení vázacího pásku přímo na u hlavy
- Prakticky žádné zpětné rázy
- Šířky vázacích pásků: EVO7 do 4.8 mm; EVO9 do 13.5 mm
- Úzká přední část pro použití v úzkých prostorech
- Individuálně nastavitelné a kalibrovatelné nastavení napětí
Pro kovové vázací pásky: MK9SST, šířka pásku až 13 mm

Díky lehké, ergonomické konstrukci jsou kleště na stahovací pásky MK9SST ideálním nástrojem pro aplikaci nerezových vázacích pásků řady MBT. Přestože se používají pro aplikaci vázacích pásků z nerezové oceli, umožňují MK9SST kleště na stahovací pásky provádět práci bez únavy obsluhy.
Pro snadnější obsluhu je utahování plně nastavitelné pomocí rychlého dvouúrovňového ovládání s dodatečným jemným nastavením. Tato funkce znamená, že se lze snadno vyhnout poškození svazovaných materiálů. Po dosažení přednastavené úrovně utahovací síly se vázací pásky automaticky ustřihnou v jedné rovině s hlavou.
Pneumatické kleště na stahovací pásky pro plastové vázací pásky

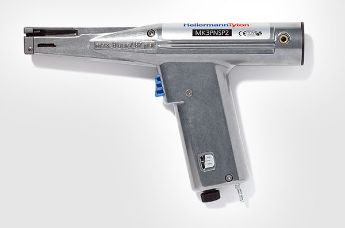

MK3PNSP2: rychlý a spolehlivý nástroj s nenáročnou údržbou
Kleště na stahovací pásky MK3PNSP2 jsou pneumaticky ovládané. Vyznačují se vysokou rychlostí vázání a často se používají ve velkosériové výrobě, na montážních linkách kabelových svazků a při montáži kabelů.
Zpracování vázacích pásků je s těmito kleštěmi na stahovací pásky velmi snadné: Stisknutí tlačítka a vázací pásek je utažen a automaticky ustřihnut přímo u hlavy. Hladká řezná hrana zabraňuje zranění.
Odříznutý pásek se automaticky vysune, aby se vyloučilo přerušení procesu.

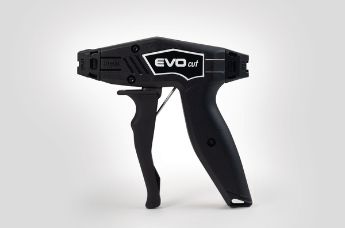

Řezačka na vázací pásky: odstraňujte plastové vázací pásky bezpečně pomocí řezačky EVO
Řezačka na vázací pásky se používá pro bezpečné odstranění plastových stahovacích pásků. Při odstraňování vázacích pásků pomocí standardního řezacího nože z boční strany hrozí poškození kabelu; s novým nástrojem EVO na odstraňování vázacích pásků zůstává izolace drátu neporušená.

Řezačka na vázací pásky EVO je vhodná pro použití v průmyslu, speciálně pro oblast instalace kabelů.
Lehké a ergonomické plastové pouzdro je vyrobené z polyamidu vyztuženého skleněnými vlákny. Proto se snadno ovládá jednou rukou.
Jedním z důvodů, proč svázané výrobky zůstávají nepoškozené, jsou přesně nastavené čepele. Aby se však zajistilo, že bude odstřižen pouze vázací pásek, a nikoli kabelový svazek, je v závislosti na šířce a tloušťce vázacího pásku nutný i vhodný nástavec.

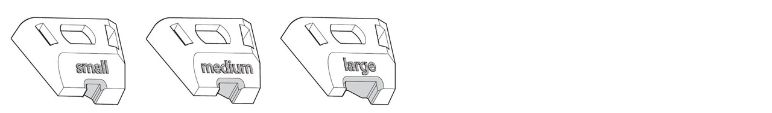

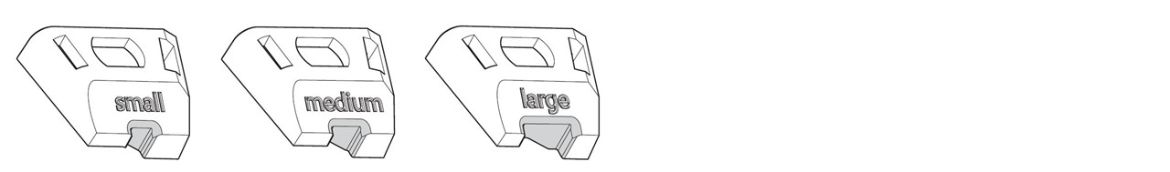

Z tohoto důvodu je naše řezačka na vázací pásky k dispozici se třemi různými nástavci:
- malý
- střední
- velk
Zde najdete přehled velikostí jednotlivých nástavců, které můžete použít k bezpečnému odstřižení vázacích pásků HellermannTyton:
Nástavec |
max. šířka pásku |
max. tloušťka pásku | řada T | řada OS | řada X | řada Q | řada CTT | PEEK |
---|---|---|---|---|---|---|---|---|
MALÝ | 3,6 mm | 1,2 mm | T18 T30 | T18ROS T30ROS | X20 | Q18 Q30 | CTT20 | PT2A |
STŘEDNÍ | 4,8 mm | 1,3 mm | T40 T50 T80 | T50ROS | X80 | Q50 | CTT60 | PT3B PT220 |
VELKÝ | 7,8 mm | 1,8 mm | T120 T150 | T120ROS | X120 | Q120 |
|

Všechny tři nástavce jsou bezpečně připevněny k řezačce EVO a lze je snadno vyměnit pomocí jednoduchého uvolňovacího systému.
Lehkým stisknutím tlačítka „Push“ se uvolní zajišťovací mechanismus a nástavec lze sundat. Stejně snadno lze nástavec také nasadit.
Servis společnosti HellermannTyton

Náš vlastní tým vývojářů pro vás může také zrealizovat individuální požadavky na nástroje pro vázání kabelů - od nejmenších kleští na stahovací pásky po automatické systémy svazkování.
Ve spolupráci s vámi můžeme provést konkrétní úpravy nebo vyvinout zcela nové kleště na stahovací pásky. V našem závodě v německém Torneschi technici HellermannTyton ručně instalují a servisují kolem 500 dílů na automatickou vázací pistoli.
Montéři a montážní firmy se mohou spolehnout na to, že nástroje pro zpracování vázacích pásků od společnosti HellermannTyton budou mít nejvyšší kvalitu a účinnost.
Nabídka kleští na stahovací pásky je větší, než si zřejmě umíte představit: Naše portfolio obsahuje nástroje na stahovací pásky pro každou potřebu
Automatické kleště na stahovací pásky pro plastové vázací pásky:
Pneumatické kleště na stahovací pásky pro plastové vázací pásky:
Pneumatické kleště na stahovací pásky pro vázací pásky z nerezové oceli:
Manuální kleště na stahovací pásky pro plastové vázací pásky:
Manuální kleště na stahovací pásky pro vázací pásky z nerezové oceli:
FAQ – Často kladené otázky
Co znamená TLC?

Technologie TLC znamená utažení/uzamčení/střih. Tento kousek technologie představuje veškerý rozdíl v kleštích na stahovací pásky EVO7 a EVO9 .

1. Utažení
Vázací pásek je utažen na předem zvolenou utahovací sílu.

2. Uzamčení
Jakmile je dosaženo nastavené utahovací síly, kleště na stahovací pásky automaticky uzamknou pásek. Manuální síla obvykle potřebná k udržení napnutého vázacího pásku již není nutná.

3. Střih
Všechno, co musí uživatel udělat, je jemně zatáhnout pákou spoušti. Plynulý, hladký řez vyžaduje jenom nepatrnou sílu.
Výhoda technologie TLC v utahovacích pistolích EVO je okamžitě zřejmá každému, kdo byl zvyklý na konvenční kleště na stahovací pásky. Zajištění napnuté pásky před ustřižením snižuje mechanické namáhání vázacího pásku, ostří a svalů obsluhy. Chybějící zpětný ráz pomáhá minimalizovat opakovaná namáhání, když obsluha ručně váže tisíce vázacích pásků za směnu.
Kde potřebujete automatické vázací systémy?
Automatické systémy svazkování, jako je Autotool 2000 CPK a Autotool System 3080, jsou vhodné všude tam, kde je třeba zpracovat velmi velké množství vázacích pásků a zaručovat stálou kvalitu - např. při montáži kabelových svazků, v automobilovém průmyslu, v průmyslových závodech nebo v oblasti obalů.
Proč existují kleště na kabely s různou šířkou uchopení?
Jak fungují kleště na stahovací pásky?

Kleště na stahovací pásky se často používají, když jsou vázací pásky zpracovávány ve velkém množství. Cílem je usnadnit rychlé připevnění velkého množství vázacích pásků a ustřižení přebytečného pásku v jedné rovině s hlavou pásku. Kleště na stahovací pásky také pomáhají utahovat a střihat vázací pásky v těžko přístupných prostorech nebo v obtížných úhlech pomocí jedné ruky.
