Stahovací pásky a montážní prvky pro vaše aplikace!

Stahovací pásky a montážní prvky musejí být v současné době schopny vyhovět nejrůznějším požadavkům, neboť se používají v nejširší škále aplikací – od jednoduchého svazkování kabelů pomocí pásek až po nejužší specializovaná použití při extrémních podmínkách. Společnost HellermannTyton jako jeden z předních výrobců stahovacích pásek udává standardy v oblasti výroby vnějších a vnitřních rýhovaných stahovacích pásek, uvolňovacích stahovacích pásek a pásek bez rýhování. Sortiment završují stahovací pásky pro přímou montáž, pásky vyrobené z nerezové oceli a také pásky s montážními prvky (známé také jako upevňovací pásky).

Díky vysoce kvalitním stahovacím páskám a montážním prvkům společnost HellermannTyton nabízí řešení, které je schopno splnit takřka jakýkoli úkol. Tato řešení nesplňují jen nejnovější požadavky na stahovací pásky a systémy, ale HellermannTyton také nepřetržitě posouvá hranice technických možností v oblasti montážních prvků. Nová řešení stahovacích pásek a montážních prvků, která odolávají též extrémním a výjimečným vlivům prostředí, jsou tímto způsobem vyvíjena ve spolupráci se zákazníky.

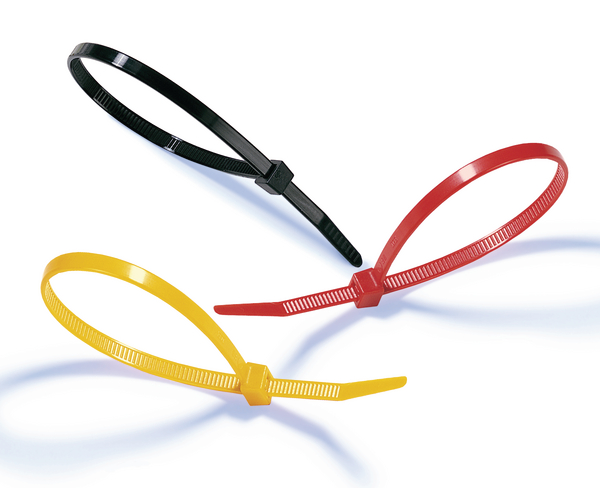

Široká škála stahovacích pásek a montážních prvků od společnosti HellermannTyton splňuje nejvyšší standardy kvality a zaujímá přední místo, pokud jde o stabilitu materiálu. Široká škála barev a velikostí stahovacích pásek a montážních prvků umožňuje zákazníkům přesně nalézt správný kabel pro každou konkrétní aplikaci.

Příkladem nejnovějšího inovativního řešení systému stahovacích pásek od společnosti HellermannTyton je jedinečný systém stahovacích pásek Q-series v provedení s otevřenou hlavou, který je ideální pro slepé montáže.

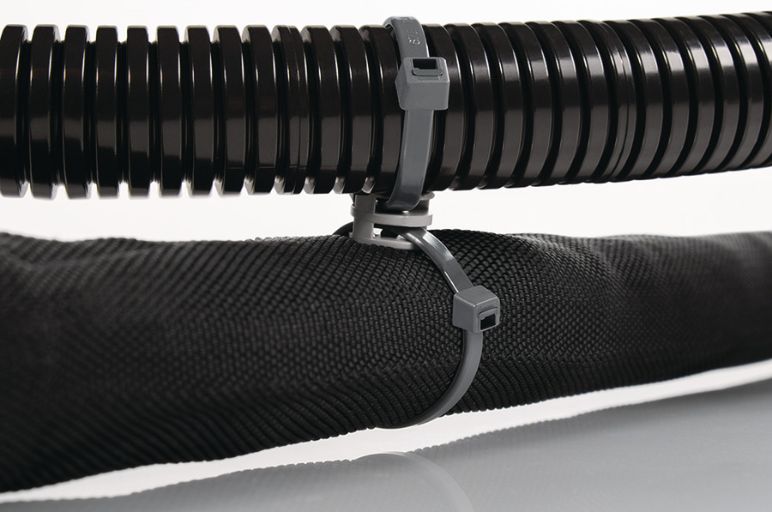

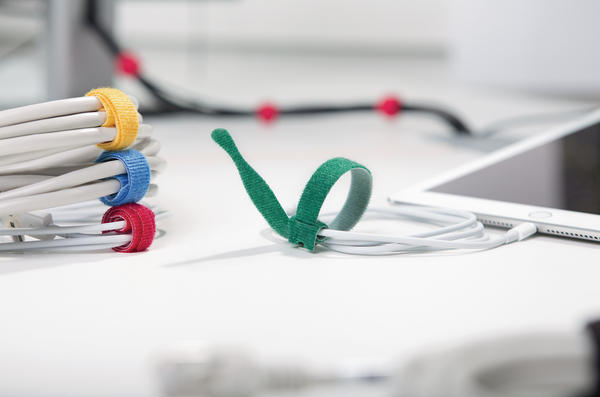

Stahovací pásky z nerezové oceli s kovovým kulovým zámkem dále vykazují extrémní pevnost v tahu. Široká škála stahovacích pásek je doplněna detekovatelnými stahovacími páskami s kovovými součástmi pro potravinářský průmysl nebo stahovacími páskami s dvojitým upevněním pro souběžné vedení kabelů a přívodů v automobilovém průmyslu. Obzvláště měkké stahovací pásky se suchým zipem chrání kabelový svazek. Sortiment stahovacích pásek je završen stahovacími páskami pro náročné aplikace, otočnými kabelovými páskami s možností otáčení v rozsahu 360 stupňů, stahovacími páskami s čepem vyztuženými skleněnými vlákny a různými montážními prvky, které jsou potřebné v nejrůznějších odvětvích po celém světě.

Hovoříme-li o stahovacích páskách a montážních prvcích od společnosti HellermannTyton, kvalita a bezpečnost jsou vždy na prvním místě. Všechny produkty splňují nejvyšší mezinárodní zkušební normy definované a sledované mezinárodními certifikačními úřady pro stahovací pásky a montážní prvky, ať již jde o vnitřní či venkovní rýhované stahovací pásky, o požadavek na odolnost při teplotách –40 °C nebo až do +240 °C nebo o stahovací pásky pro upevnění svazků k zajištění lepší ochrany proti vibracím zhotovené z nerezové oceli nebo o plastové pásky.

Díky takto vynikající záruce kvality stojící za těmito produkty plní stahovací pásky a montážní prvky od společnosti HellermannTyton své sliby lépe než jiní – a v každé situaci.

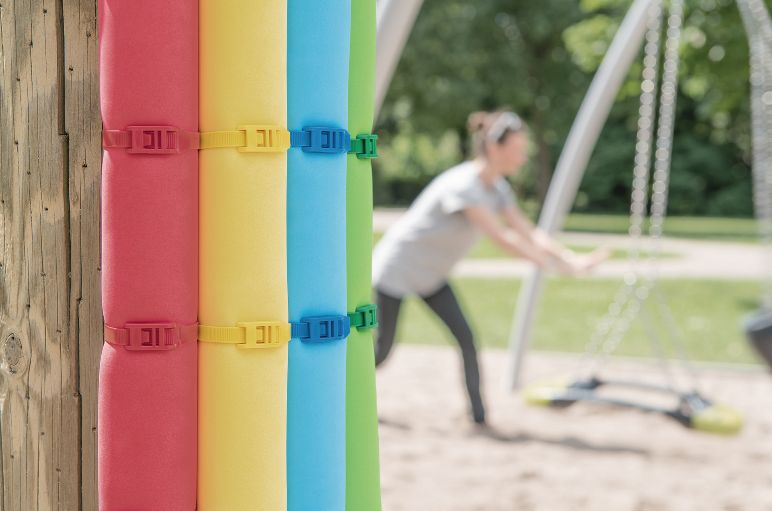

Stahovací pásky, známé také jako zip-tie pásky nebo tie-wrap pásky, jsou montážními prvky určenými speciálně pro svazování více elektronických kabelů nebo vodičů do společného svazku a k jejich organizování.

Stahovací pásky a montážní prvky se používají v mnoha odvětvích:
v elektroinstalacích, při tvorbě svazků, ve stavebním průmyslu, pro účely předběžné instalace, v obalovém průmyslu nebo v podmínkách extrémního prostředí, např. v průmyslových dodávkách do zámořských zemí.

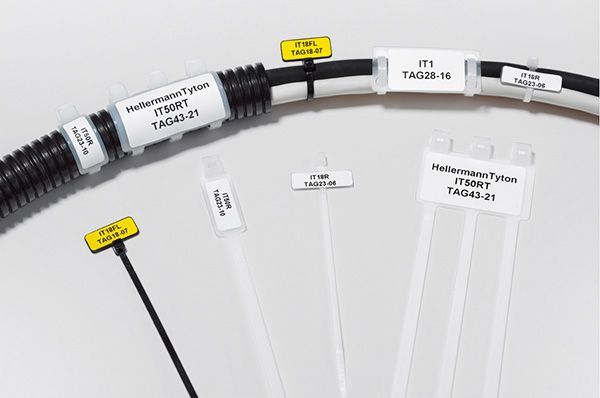

Společnost HellermannTyton je světový výrobce nabízející vysoce kvalitní řešení upevňování, spojování, vedení, ochrany a označování pro různé trhy. Pro naše zákazníky vyvíjíme tržní řešení, která jedinečným způsobem splňují potřeby daného oboru – řešení požadavků aplikace, úsporu nákladů na montáž a součásti, zlepšení kvality koncového produktu – bez ohledu na obor vašeho podnikání:

Stahovací pásky s vnějším rýhováním

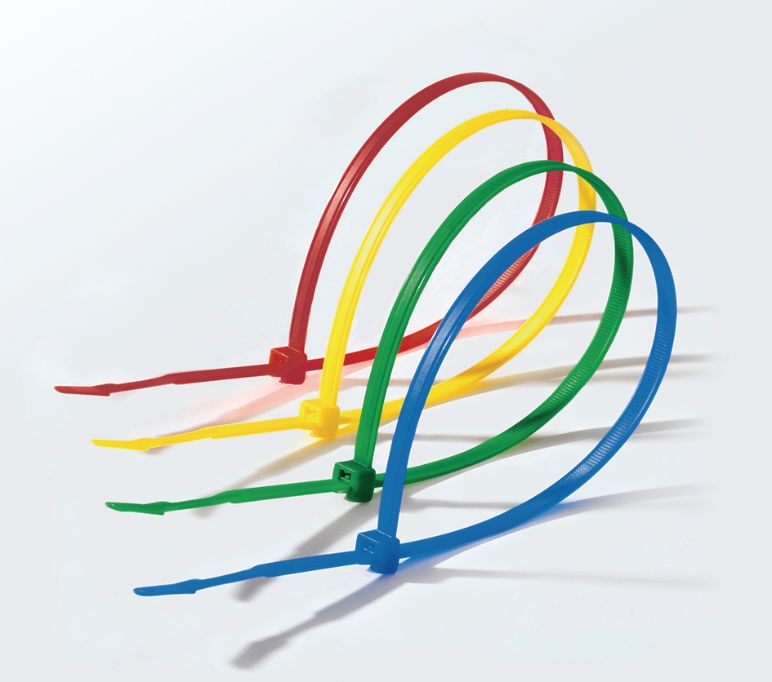

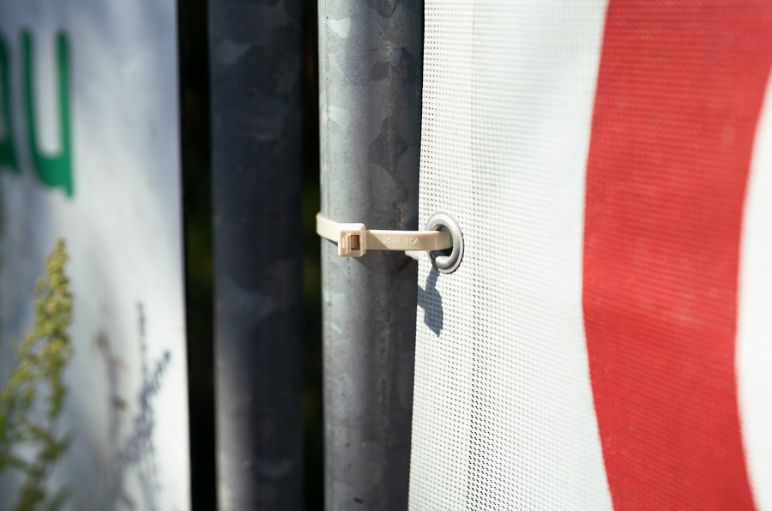

Plastové stahovací pásky jsou vhodné pro svazkování a upevňování kabelů, potrubí a hadic. Stahovací pásky jsou k dispozici v různých provedeních, materiálech, délkách a barvách.

Stahovací pásky s vnějším rýhováním

Stahovací pásky s vnějším rýhováním jsou vhodné pro svazkování a upevňování citlivých soustav vedení. Tyto stahovací pásky jsou k dispozici v různých provedeních, materiálech, délkách a barvách.

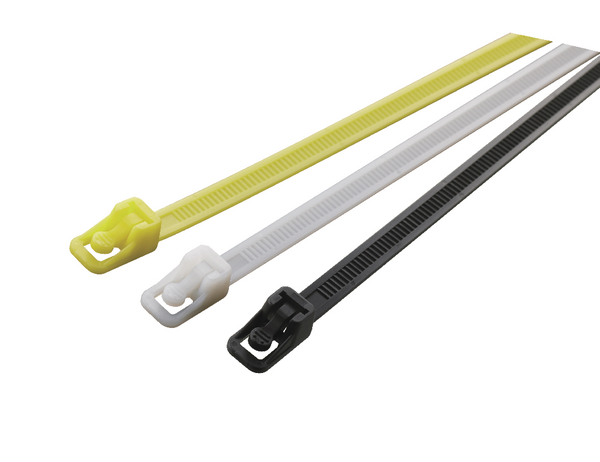

Uvolňovací stahovací pásky

Uvolňovací kabelové pásky lze velmi snadno zpracovávat a aplikovat. Tyto pásky jsou optimálním řešením pro dočasné spoje. Uvolňovací stahovací pásky jsou k dispozici v různých provedeních, materiálech, délkách a barvách.

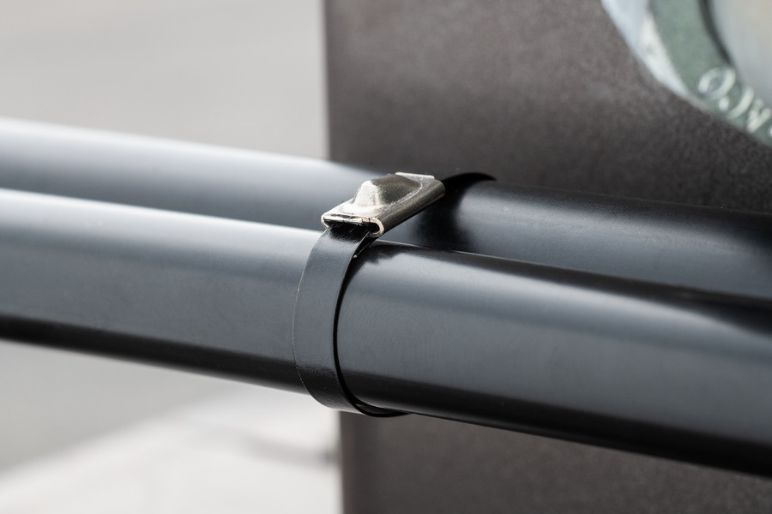

Stahovací pásky z nerezové oceli

Stahovací pásky z nerezové oceli lze používat v nejméně příznivých podmínkách nebo v situacích, kdy je požadována přídavná pevnost, bezpečnost a odolnost proti požáru.

Stahovací pásky pro přímou montáž

Kabelové pásky pro přímou montáž se vyznačují jednoduchou manipulaci při svazkování a upevňování kabelů a potrubí v rámci výrobní operace.

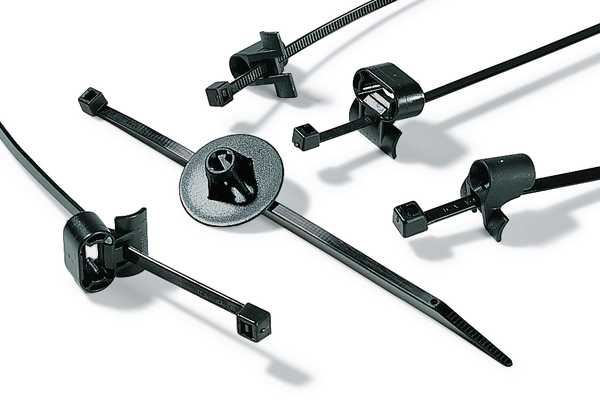

Stahovací pásky s montážními prvky

Stahovací pásky jsou k dispozici v různých provedeních, materiálech, délkách a barvách.

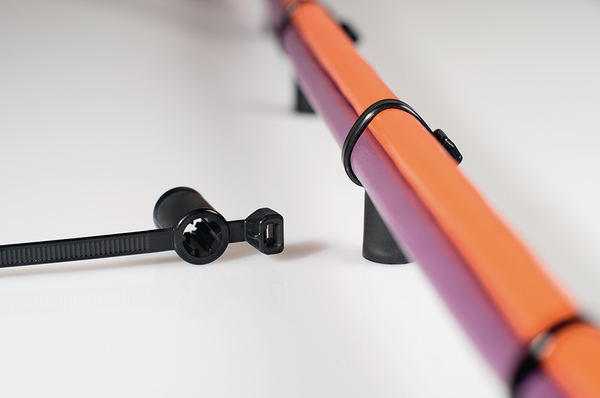

Montážní prvky

Široká škála montážních prvků umožňuje přímé uchycení do otvorů na panelu nebo na okrajích.

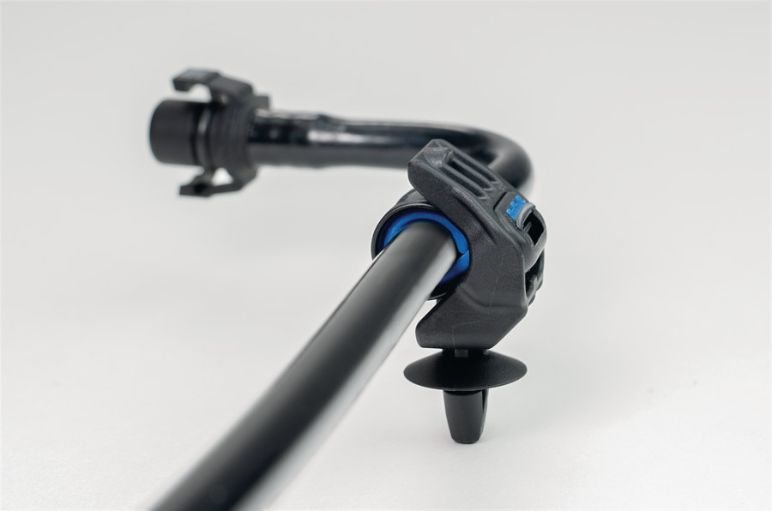

Spony a svorky

Široká škála spon a svorek z plastu, hliníku nebo oceli, také s ochranným profilem, spony Snappers a Klam.

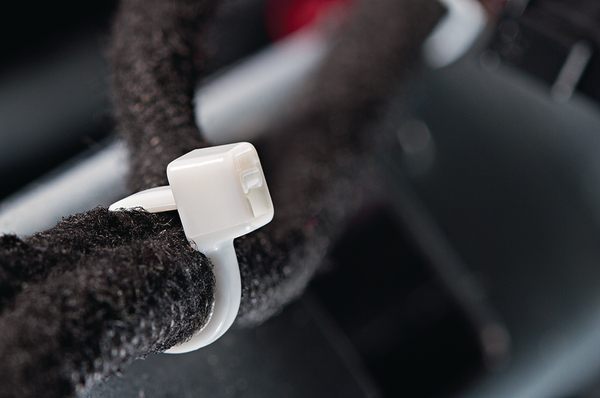

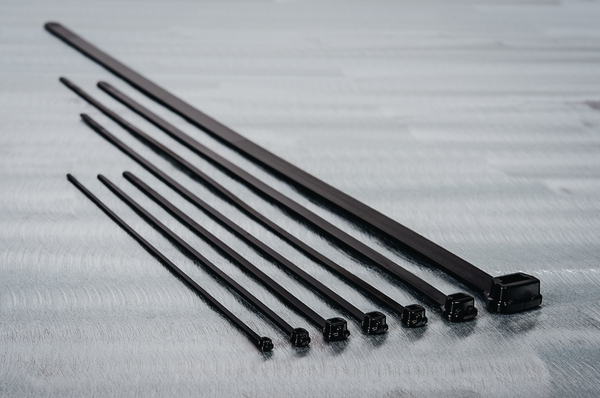

Stahovací pásky řady T-Series

Všechny tyto stahovací pásky, které jsou k dispozici v široké škále materiálů, jsou opatřeny vnitřním rýhováním umožňujícím bezpečné uchycení na svazky kabelů, hadic nebo potrubí. Konstrukce hlavy těchto stahovacích pásek zaručuje vysokou pevnost v tahu a zároveň dovoluje velmi nízkou sílu zasunutí, což v kombinaci s pružným provedením konce u mnoha pásek zaručuje jednoduchou a rychlou montáž.

"Stahovací pásky řady T-Series se používají k vedení, svazkování a zajišťování kabelů, potrubí a hadic."

Stahovací pásky řady SOFTFIX

Stahovací pásky SOFTFIX jsou elastické a odolné proti potrhání a povětrnostním vlivům. Tyto stahovací pásky tak lze odstranit a používat opakovaně. Kabelové pásky SRT se často používají k dočasnému uchycení při servisních nebo údržbových pracích.

Stahovací pásky řady SRT nabízejí řešení pro mnoho aplikací svazkování. Díky měkkému a flexibilnímu materiálu jsou tyto stahovací pásky vhodné zejména pro použiti u datových a optických kabelů.
Díky elasticitě materiálu jsou stahovací pásky SRT ideální k uchycování mladých stromů ke kůlům i pro použití v dalších aplikacích zahradnictví a sadařství, jakož i ke svazování kabelů v dočasných aplikacích, např. při hudebních akcích, divadelních vystoupeních a produkcích používajících kabelové svazky. Vzhledem k větším balicím jednotkám lze stahovací pásky SOFTFIX dodávat také v průmyslových množstvích.

Stahovací pásky řady KR-Series

Speciální provedení se zakřivenou hlavou stahovacích pásek KR zaručuje utěsnění po celém obvodu hadice/trubky. Patentovaná konstrukce této stahovací pásky používá hladký pás, jehož zajištění v pevné poloze se provádí pomocí čepu vyztuženého skleněným vláknem. Stahovací páska tak při montáži poskytuje velmi bezpečné upevnění odolné proti vibracím.


Kromě bezpečné metody svazkování kabelů jsou stahovací pásky KR díky své konstrukcí ideální pro zajišťování ochranných měchů na hřebenech řízení, vodních hadicích a odsávacích potrubích.

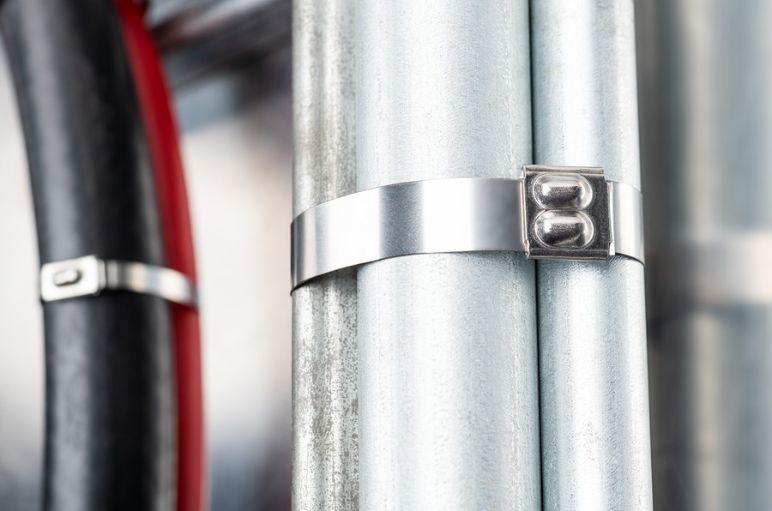

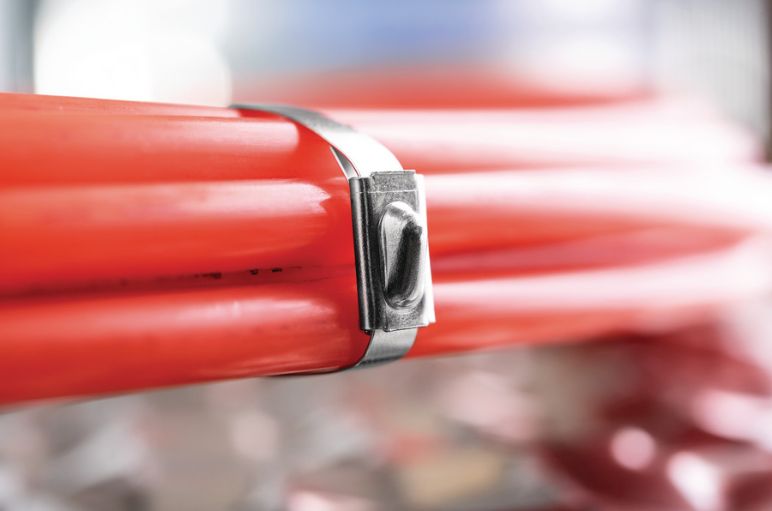

Stahovací pásky z nerezové oceli řady MBT-FC-Series

Antikorozní stahovací pásky z nerezové oceli MBT jsou odolné proti kyselinám a vysokým teplotám. Tyto stahovací pásky jsou k dispozici s potahem i bez potahu. Jejich patentovaná, neuvolnitelná aretační mechanika s jednou nebo se dvěma koulemi představuje zásadní bezpečnostní funkci.

Stahovací pásky z nerezové oceli s polyesterovým potahem se vybírají při požadavku na vysokou pevnost v tahu, a pokud citlivý kabelový svazek vyžaduje citlivé upevnění. Tyto stahovací pásky se používají v různých odvětvích, např. v lodním, v důlním nebo v petrochemickém průmyslu.
Stahovací pásky této řady zaručují bezpečnost při použití u datových a optických kabelů a v aplikacích pro divadla nebo veletrhy.

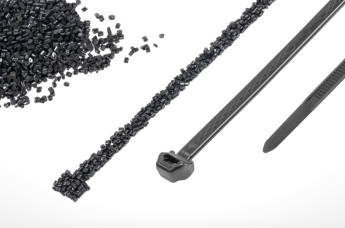

Stahovací pásky řady OS-Series

Stále rostoucí požadavky na silnější kabelové svazky v hromadné dopravě, automobilovém průmyslu a instalacích datových kabelů vedly k problémům se stahovacími páskami v běžném provedení s vnitřním rýhováním, které poškozovaly kabelové izolace, a to zejména v prostředích s vibracemi. Stahovací pásky řady OS s vnějším rýhováním tyto problémy překonaly. Konstrukce těchto stahovacích pásek nabízí vyšší pevnost v tahu, nižší sílu zasunutí a hladký povrch spočívající na kabelové izolaci, čímž jsou minimalizovány veškeré vrypy nebo poškození. Zakřivený povrch hlavy umožňuje stahovací pásce sledovat obrysy kabelu a zabírá také méně místa, než stahovací pásky jiných konstrukcí.

Tyto stahovací pásky, původně navržené pro automobilový průmysl, se nyní používají v mnoha oblastech, kde jsou instalovány vodiče a kabely s tenkým pláštěm nebo měkkou izolací, např. v železniční a letecké dopravě, u datových kabelů či v elektronice. Model T50LOS umožňuje minimální průměr svazku 1,6 mm. Model T120ROS je vhodný pro silné svazky o minimální pevnosti v tahu 535 N.

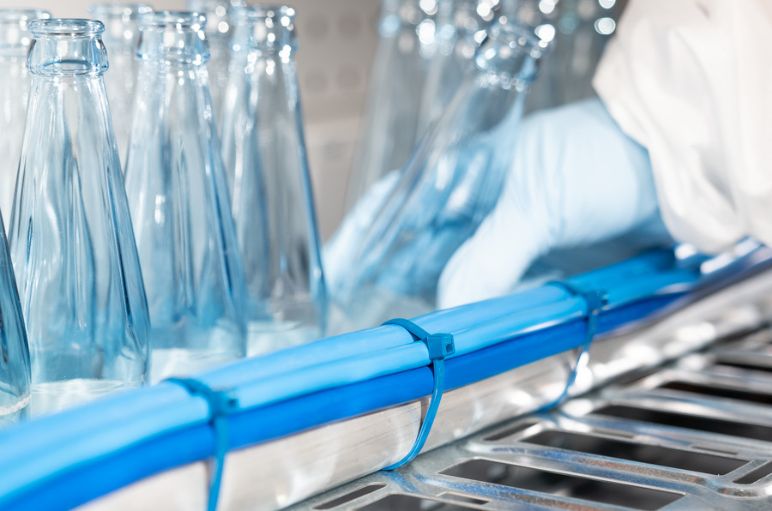

Stahovací pásky řady MCT-Series

Stahovací páska s obsahem kovu je navržena speciálně pro použití v potravinářském a farmaceutickém průmyslu. Jedinečný výrobní proces založený na použití kovového pigmentu umožňuje detekovat i krátké ,odřezky‘ stahovací pásky pomocí standardních přístrojů na detekci kovů. Stahovací pásky MCT používají rozptýlený kov v celé hlavě i pásu. Tyto stahovací pásky lze používat jako součást procesu HACCP. ,Jedinečná‘ modrá barva stahovací pásky pomáhá při vizuální detekci a výrazně snižuje riziko kontaminace.

Stahovací páska s obsahem kovu je navržena speciálně pro použití v potravinářském a farmaceutickém průmyslu. Tyto páska je ideální pro instalaci kabeláže při výrobních a návazných procesech.

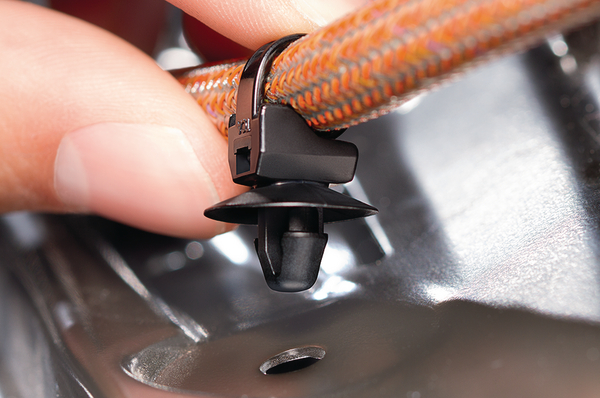

Stahovací páska s montážním prvkem, jednodílná, se šípovým hrotem a diskem

Jednoduchá jednodílná svazkovací a upevňovací stahovací páska s montáží pomocí šípového hrotu. Při zasunutí do otvoru se šípový hrot uchytí v daném místě, ,disk‘ mezi bodem upevnění a hlavou stahovací pásky zakryje otvor, a minimalizuje tak vnikání prachu nečistoty a vody a zároveň se přizpůsobuje změnám tloušťky panelu, čímž zaručuje stálé a bezpečné uchycení.

Díky celé řadě možností instalace je tato řada stahovacích pásek s montážními prvky ideální pro použití v mnoha různých odvětvích, jako například:
automobilový průmysl, letectví, výroba bílého zboží a panelové budovy.

Jednodílná stahovací páska s montážním prvkem s šípovým hrotem, diskem a utěsněním pro kruhové otvory

Jednodílné stahovací pásky s montážními prvky opatřené pórovitým pryžovým diskem poskytují řešení reagující a potřeby svazkování produktu při současném řešení upevnění, zejména u kabelových svazků bočních a zadních dveří v aplikacích automobilových karosérií. Jednodílné stahovací pásky s montážními prvky od společnosti HellermannTyton kombinované se speciálně navrženými pórovitými pryžovými disky poskytují vysokou ochranu proti vnikání prachu a vody. Testováno podle normy IEC 60529, druhy zboží T50SOSSFT6.5E-MD a T60SOSSFT62x122-
E-MD, vyrobeno z tepelně stabilizovaného materiálu PA66, vyhovuje krytí IP67.
Pro zvýšení ochrany proti ztrátě těsnění disku během přepravy je pórovitý pryžový disk u produktu T50SOSSFT6.5E-MD přivařen k montážní pásce pomocí automatického laserového svařovacího stroje.

Dvoudílné stahovací pásky s montážními prvky, šípovým hrotem a diskem

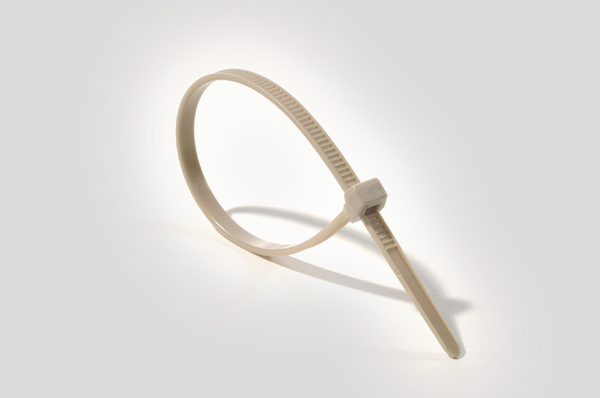

Stahovací pásky PEEK s montážními prvky jsou kombinací osvědčeného designu a moderních nezpracovaných materiálů.
Dvoudílné provedení stahovací pásky se sekcí patky umožňuje orientovat hlavu do požadované polohy pro usnadnění montáže, zatímco základnu se šípovým hrotem lze snadno zasunout do předem vyražených otvorů, a zajistit tak bezpečné upevnění. Patkové sekce pásek PEEK dále odolávají teplotám od –55 °C až do +240 °C. Jejich chemická odolnost, včetně kyselin a gamma záření, je vynikající.
Tyto stahovací pásky a montážní prvky P1SFT6,5 a P2SFT6,5 jsou ideální v případě velmi vysokých požadavků na teplotní nebo chemickou odolnost. Tato řada stahovacích pásek se používá u kabelových svazků v automobilovém průmyslu.

Jednodílné stahovací pásky se stromovou strukturou a diskem

Jednodílná stahovací páska s montážním prvkem nabízí jednoduchou a snadnou metodu svazkování a upevňování kabelů, přičemž stromová konstrukce zaručuje pevné a bezpečné uchycení do panelů o tloušťce v rozsahu 0,8 mm až 7,0 mm nebo do slepých závitových otvorů.
Disk‘ na horní straně stromu zakrývá otvor a minimalizuje vnikání vody a nečistoty.

Tato jednodílná stahovací páska, která byla díky své jednoduchosti a snadnému používání původně navržena pro upevňování kabelových svazků v automobilovém průmyslu, se dočkala využití ve všech oblastech od letectví přes rozvodny až po pračky.

Svazkovací spony se šípovým hrotem SOC pro dálkové trasy (montážní prvky)

Různé distanční spony byly vyvinuty zejména pro svazování kabelů a kabelových trubek. Kabelové trubky jsou připevněny k nosnému panelu pomocí ovinovací lepicí pásky nebo stahovacích pásek , které lze instalovat manuálně nebo automaticky pomocí nástroje Autotool 2000 nebo ATS3080.
Různé způsoby upevnění umožňují použití s širokou škálou kovových plechů a průměrů otvorů. Základnu držáku CHA lze posouvat podél osy, a vyrovnávat tak tolerance. Svazkovací sponaCHDP66 se vyznačuje svislým nosným panelem umožňujícím souběžné vedení dvou přívodů nebo kabelových svazků.

Tyto spony (montážní prvky), původně vyvinuté pro automobilový průmysl, nabízejí jednoduché a snadné metody zajišťování hadic a potrubí. Tyto montážní prvky mají mnoho použití v široké škále odvětví.

Svazkovací spony se stromovou strukturou (montážní prvky)

Různé svazkovací spony byly vyvinuty zejména pro svazování kabelů a kabelových trubek. Kabelové trubky jsou připevněny k nosnému panelu pomocí ovinovací lepicí pásky nebo stahovacích pásek , které lze instalovat manuálně nebo automaticky pomocí nástroje Autotool 2000 nebo ATS3080.
Různé způsoby upevnění umožňují použití s širokou škálou kovových plechů a průměrů otvorů. Základnu držáku CHA lze posouvat podél osy, a vyrovnávat tak tolerance. Svazkovací sponaCHDP66 se vyznačuje svislým nosným panelem umožňujícím souběžné vedení dvou přívodů nebo kabelových svazků.

Tyto spony (montážní prvky), původně vyvinuté pro automobilový průmysl, nabízejí jednoduché a snadné metody zajišťování hadic a potrubí. Tyto montážní prvky mají mnoho použití v široké škále odvětví.

Jednodílné stahovací pásky montážním prvkem EdgeClip

Tyto stahovací pásky se sponou za okraj jsou ideální pro použití v situacích, kde jsou otvory nepřijatelné, nebo tam, kde by vlivem teploty vznikaly problémy s lepidlem. Po uchycení kabelů do pásky je spona za okraj připravena k připevnění k panelu.
Tyto spony, které se jednoduše nasazují na okraje o tloušťce 1 mm až 3 mm, nabízejí velmi bezpečnou a jednoduchou metodu montáže.

Tyto stahovací pásky a spony za okraje, které se široce používají v automobilovém průmyslu a u panelových budov, šetří čas a peníze.

Spojovací svorky pro kulaté otvory

Konektory se montují prostým nasazením na odpovídající svorku.
Konektor lze demontovat bez poškození, což je praktické a cenově výhodné řešení v případě údržby, opravy a pozdější recyklace. Přídavná zarážka u některých spojovacích svorek zabraňuje otáčení svorky v otvoru po montáži.

Používané spojovací svorky byly navrženy pro elektronické kabely a kabelové sady používané v automobilovém průmyslu.

Řada AHC-Series

Svorky AHC lze připevňovat na panel přes montáží kabelů. Při zatlačení kabelu do určené polohy se uzavře svorka, která aktivuje funkci automatické aretace. Součásti s označením ,I‘ v předponě lze vzájemně blokovat, a získat tak vyšší výběr možností instalace.

Nabízejí jednoduchou a bezpečnou metodu připevňování kabelů na panely. Tyto součásti, navržené původně pro automobilový průmysl, nacházejí širokou škálu uplatnění ve všech odvětvích používajících plechové panely.

Řada MB-Series čtvercového tvaru

Každý držák je navržen tak, aby poskytoval maximální povrchovou plochu a ve spojení se speciálně vyvinutým lepidlem zajišťoval dosažení velmi vysoké pevnosti proti odtrhnutí.
Držáky MB nabízejí ,4-směrový‘ vstup pro stahovací pásku, čímž umožňují rychlejší a flexibilnější instalaci.

Tyto samolepicí držáky se syntetickým gumovým nebo akrylátovým lepidlem jsou ideální tam, kde je požadována rychlost, jednoduchost a pevné zajištění základny.
Tyto držáky stahovacích pásek jsou vhodné zejména pro použití v ovládacích skříňkách, u telekomunikačních zařízení nebo domácích spotřebičů, kde by použití otvorů, šroubů, matic a svorníků bylo nepraktické nebo nežádoucí.

Držák s lepidlem PMB5

Držák s lepidlem PMB5 je vhodný pro montáže s tuhým/kapalným lepidlem. Díky několika otvorům v destičce se vytvoří pevné spojení mezi držákem a vytvrzeným lepidlem.
Držák PMB5 je vyroben z tepelně odolného materiálu, a proto jej lze používat také ve spojení horkým klihem. Držák lze používat se širokou škálou stahovacích pásek o šířce do 4,8 mm.

Nalepovací držák PMB5 poskytuje řešení montáže všude tam, kde upevnění pomocí šroubů není dovoleno. Díky velkému průměru lze držák namontovat i na nerovné povrchy.
Nalepovací držák PMB5 se používá v železniční dopravě a v odvětví obnovitelných energií. Další aplikace jsou v lodním průmyslu, v elektrotechnickém průmyslu a ve výrobě rozvodných skříní.

Držák CTAM s malými prostorovými nároky

Držáky CTAM a CTAP jsou vhodné pro aplikace s minimálním prostorem. Tyto držáky se montují na zařízení před instalací kabelů, neboť jsou namontovány ,v řadě‘ a nezabírají více místa, než samotný kabel.
Držák CTAM používá konstrukci ,4-cestného‘ vstupu a lze jej používat ,v řadě‘ nebo kolmo ke kabelové trase.
Držáky CTAP jsou vybaveny stavitelnou ,distanční‘ funkcí umožňující přesné polohování vzhledem ke kabelové trase.
Držáky CTAM vyrobené z materiálu PEEK odolávají teplotám od –55 °C do +240 °C a jsou ideální pro aplikace s vysokými teplotami, například instalace u odtahových systémů nebo v motorových prostorech.

Držáky PEEK se používají ve zkušebních laboratořích polovodičového průmyslu díky jejich minimálnímu odplynování.
Vynikající odolnost proti chemickým látkám a radiovým paprskům je předurčuje pro aplikace lékařského inženýrství, chemického průmyslu a elektráren.

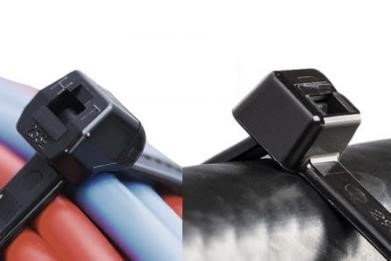

Stahovací pásky s plastovými západkami

Tato technologie se používá u 90 % všech polyamidových (PA) stahovacích pásek dodávaných společností HellermannTyton. Aby bylo možno pokrýt širokou škálu aplikací, existují různé varianty tohoto systému, např.: uvolňovací verze, in-line verze, verze s otevřenou hlavou. Jde o jednodílné stahovací pásky, tj. takové, kde je západka nalisována jako nedílná součást stahovací pásky, čímž zachycuje vnitřní namahání. Pevné aretace je dosaženo zapojením západky do rýhování v pásu.

Stahovací pásky řady KR-Series

Stahovací pásky řady MBT-Series

Zkušební postup pro stanovení minimální pevnosti stahovací pásky v tahu

Stahovací páska se připevňuje na vřeteno zkušební sondy pomocí vhodného aplikačního přípravku.

Vřeteno se otevře definovanou rychlostí.

Stanoví se zátěž, při které dojde k porušení stahovací pásky.

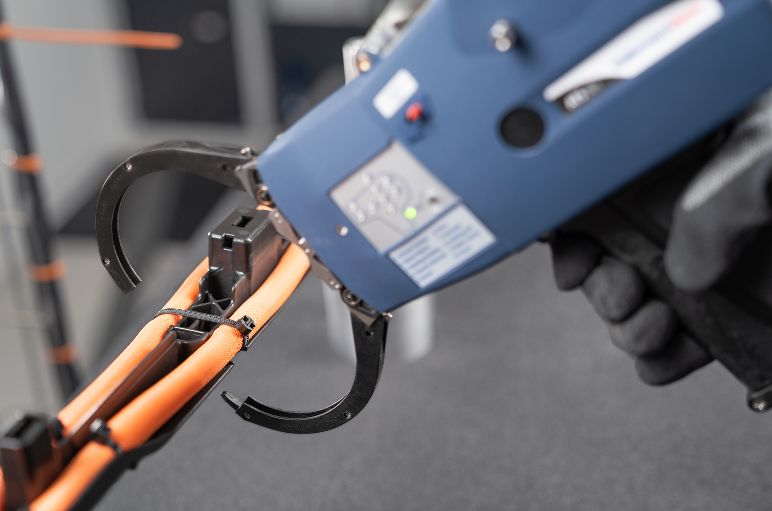

Zkoušky nástrojů – stanovení napětí pro stahovací pásky

Pro tento trh dosud nebyla zavedena žádná všeobecně platná zkušební metoda. Společnosti skupiny HellermannTyton obvykle používají ke stanovení silového namáhání stahovacích pásek a k záruce kvality výrobních nástrojů na manipulaci s kabelovými páskami siloměr s minimální frekvencí vzorkování dat 10 000 Hz. Zkoušky nástrojů stahovacích pásek jsou obvykle složitější, než by se na první pohled zdálo. Je extrémně důležité dodržovat předepsaný postup zkoušky a jednotné zkušební podmínky. To znamená například nejen průřez, ale také velikost a obsah vody stahovací pásky. Výsledkem zkoušky při použití různých stahovacích pásek a/nebo různých úprav mohou snadno být dvě různé hodnoty.

Obecně platí, že rychlost ořezávání, poloha nástroje vzhledem ke stahovací pásce, stav součástí v nástroji podléhajících opotřebení a stav stahovací pásky hrají zásadní úlohu při stanovení namáhání v tahu. Proto je nutno uvést, že jakékoli námi poskytované hodnoty lze považovat pouze za orientační a pro vaší informaci. Tyto hodnoty nelze do praxe aplikovat prostým porovnáním. V našem návodu pro uživatele uvádíme rozsah nastavení pro každý typ stahovací pásky. Pokud hodnoty napětí musejí být zdokumentovány nebo vyhovovat specifikacím, doporučujeme upravit je pomocí siloměru. Dále platí jako vodítko, že tahová síla se stanovuje jako polovina minimální přídržné síly stahovací pásky.

Minimální pevnost v tahu (označovaná také jako minimální odblokovací síla) je nejmenší síla, jakou je stahovací páska schopna vydržet, než dojde k jejímu roztržení nebo natažení. Tato síla se stanovuje pomocí zavedené stahovací pásky, a proto je nutno použít následující vzorec jako vodítko pro korekci tahové síly nástroje:

Stahovací pásky vždy skladujte v utěsněném polyetylénovém plastovém sáčku! Po otevření je stahovací pásky nutno co nejrychleji použít!

Stahovací pásky nevystavujte přímému slunečnímu světlu! Stahovací pásky neskladujte na slunečním světle,
například na okenní římse!

Stahovací pásky skladujte mimo dosah přímých zdrojů tepla! Zamezte kontaktu s teplem: neumisťujte
například na radiátory!

Ideální podmínky skladování a vlhkost pro stahovací pásky odpovídají standardnímu středoevropskému klimatu:

Pro zajištění optimální manipulace se stahovacími páskami je důležité, aby obsah vody v materiálu stahovací pásky byl ve vyváženém stavu a dosahoval přibližně 2,5 %.
