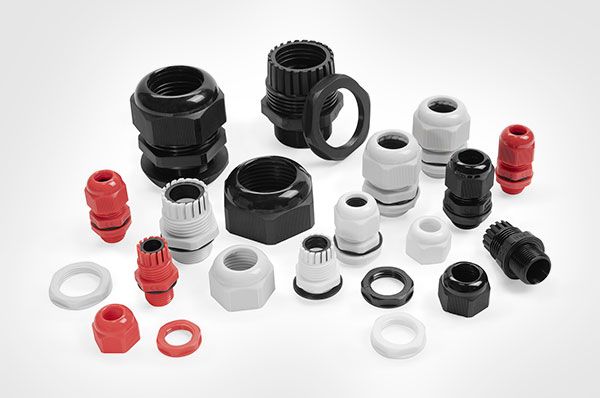

Průmyslová kabelová vývodka: Vodotěsné a plastové konektory

Kabelová vývodka, která se používá v elektrických instalacích k propojení systémů, poskytuje kabelům mechanickou ochranu. Zajistí je v určené poloze a odlehčuje namáhání spojů. Toto řešení zabraňuje poškození kabeláže tahem, ohybem nebo odíráním.

Hlavní výhody:

• Konektorové kabelové vývodky utěsňují koncovky kabelu a chrání kabely před vlivy prostředí, jako je prach a vlhkost. Toto řešení je důležité pro zachování integrity elektrických spojů a předcházení zkratům nebo jiným elektrickým poruchám.
• Snižují riziko úrazu elektrickým proudem nebo požáru tím, že zajistí bezpečné a izolované připojení kabelů.
• Konektorové kabelové vývodky od společnosti HellermannTyton splňují požadavky mnoha průmyslových odvětví, jako je strojírenství, kolejová vozidla, železniční infrastruktura, pobřežní infrastruktura, lodní doprava, těžební průmysl, výstavba zařízení a další.

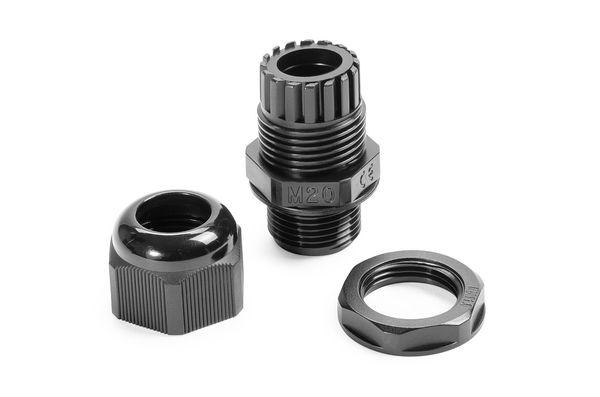

Vývodka kabelová se skládá ze tří hlavních částí: pojistné matice, závitu a šroubení. Závit prochází otvorem a je utažen pojistnou maticí. K dispozici jsou průchodky s pevným závitem, otočným závitem a závitem s proměnným úhlem.

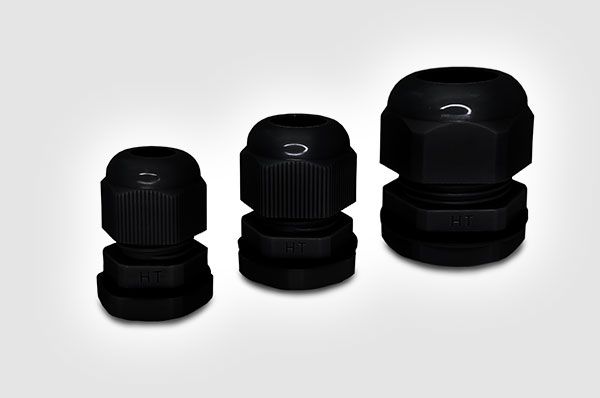

Všechny kabelové průchodky od společnosti HellermannTyton jsou vodotěsné a zajišťují pevné utěsnění kabelů. Běžně se používají ve venkovních aplikacích nebo v náročném prostředí, protože vodotěsná průchodka chrání kabely před povětrnostními vlivy, vlhkostí a dokonce i slanou vodou.

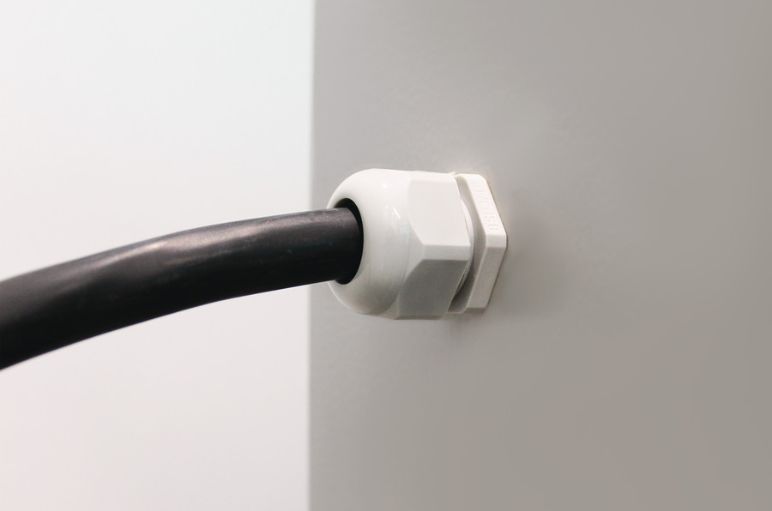

Příklady použití vodotěsné průchodky:

• Venkovní svítidla, bezpečnostní kamery, venkovní elektrické skříňky
• Mořské a pobřežní prostředí, lodě a těžební plošiny

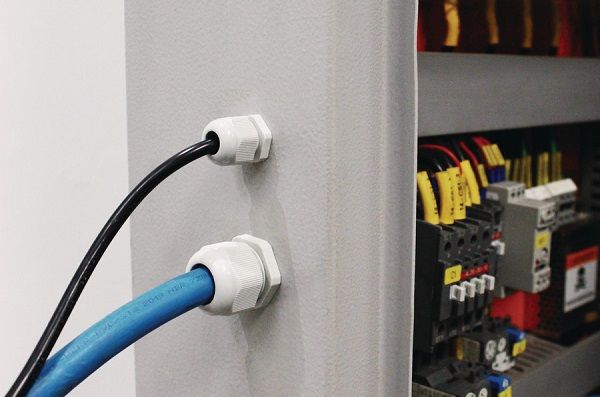

• Strojní zařízení, ovládací panely, rozvodné skříně a další zařízení ve výrobních, těžebních a petrochemických odvětvích
• Uložení v podzemních zařízeních
• Potravinářské provozy, pivovary, farmaceutické závody

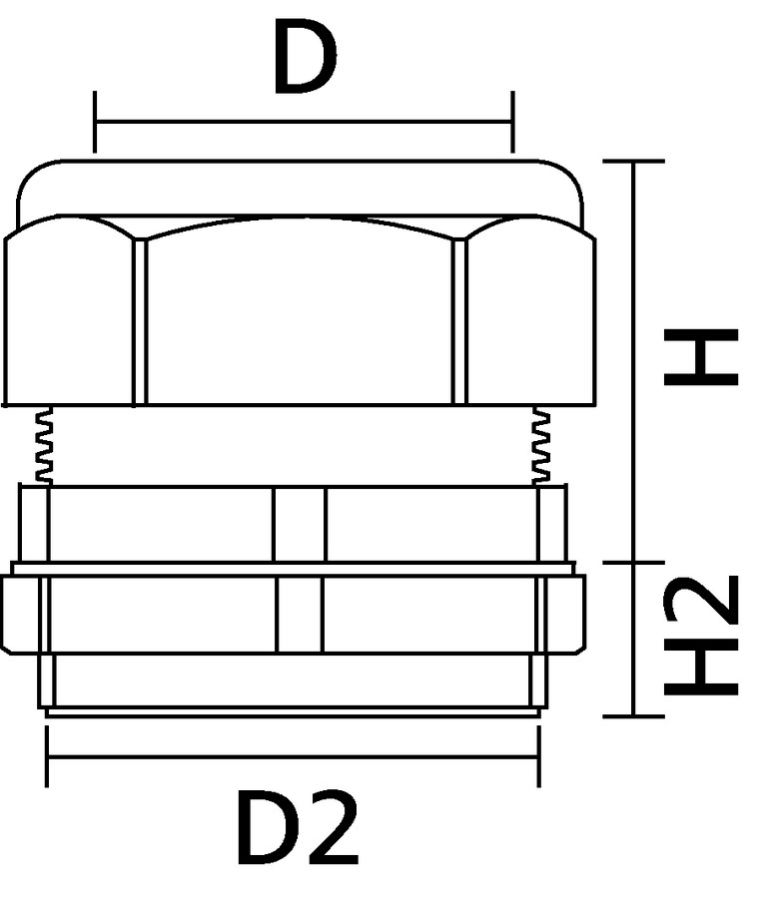

Na technickém výkresu je znázorněn řez plastovou průchodkou na kabel. Pro stanovení správné velikosti kabelové průchodky zajišťující řádné uložení a utěsnění kabelu má zásadní význam celkový průměr v horní části (D), výška spodní části (H), průměr spodní části (D2) a výška spodní části (H2).

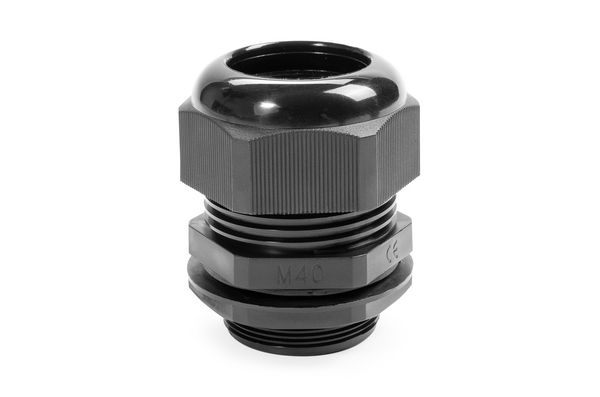

Kabelová vývodka s pevným vnějším závitem může vyžadovat více prostoru pro instalaci, protože při utahování se otáčí celé tělo vývodky. Pokud je vyžadována vyšší flexibilita a pohodlí při instalaci, lze použít kabelové vývodky s vnějším otočným závitem. Jsou vybaveny vnějším závitem, který se může otáčet nebo naklápět nezávisle na těle vývodky. Tělo vývodky zůstává nehybné, zatímco při instalaci se otáčí pouze vnější závit, čímž je usnadněno utahování vývodky na styčném povrchu bez nutnosti otáčení celého těla vývodky.

Hlavní výhody průmyslových kabelových vývodek s vnějším otočným závitem:

• Snadnější vyrovnání v místech vstupu kabelů, zejména v těsných nebo nepřehledných prostorech.
• Vnější otočný závit umožňuje přizpůsobení nesouososti pomocí mírných úprav.
• Schopnost nastavení orientace vývodky pomáhá snížit namáhání kabelů při instalaci.

Kabelová vývodka s otočnou přírubou kombinuje vlastnosti vnějšího otočného závitu s přídavnou přírubovou součástí. Příruba je plochá nebo mírně zakřivená kovová nebo plastová deska připevněná k tělu vývodky. Poskytuje montážní plochu pro bezpečné upevnění kabelové vývodky na panel nebo skříň.

Otočná příruba umožňuje zajištění těla vývodky během instalace v nehybné poloze, otáčí se pouze vnější závit. Toto řešení usnadňuje dotažení konektoru kabelové vývodky na styčnou plochu bez nutnosti otáčení celého těla vývodky. Po dotažení vnějšího závitu lze přírubu připevnit k panelu nebo skříni pomocí šroubů nebo jiných spojovacích prvků, čímž se zajistí stabilní a bezpečné montážní uspořádání.
