Bucins para a indústria: Bucins IP68 e de plástico

Bucins para uma gestão de cabos segura em equipamentos elétricos

Bucins para proteção de fios

Os bucins para cabos são usados nas instalações elétricas para conectar sistemas e garantir uma proteção mecânica dos cabos, fixando-os no lugar, enquanto previne tensão nas ligações. Também ajuda a evitar possíveis danos nos cabos ao puxar, dobrar ou através da abrasão.

Vantagens:

  • Os Bucins IP68 protegem e selam os pontos de entrada dos cabos contra fatores ambientais, como poeira e humidade. Isto é crucial para a manutenção da integridade das ligações elétricas, prevenindo curto-circuitos ou outras falhas elétricas
  • Os bucins reduzem o risco de choque elétrico ou incêndio ao fornecerem uma conexão segura e isoladora aos cabos
  • Os bucins IP68 da HellermannTyton vão de encontro aos requisitos de várias indústrias, tal como construção de máquinas, vagões ferroviários, infraestrutura ferroviária, offshore, transporte marítimo, mineração, construção de fábricas e outras indústrias

Os bucins são compostos por três partes principais: porca de bloqueio, rosca e junta. A rosca passa através de um orifício e é apertada com uma porca de bloqueio. Estão disponíveis roscas fixas, roscas giratórias e roscas de ângulo variável.

Bucins IP68 para proteção contra a humidade

Bucins IP68

Todos os bucins para cabos da HellermannTyton são impermeáveis e fornecem uma selagem firme em torno dos cabos. Daí serem frequentemente usados em aplicações no exterior ou em ambientes severos, já que garantem que os cabos são protegidos de condições climáticas, humidade e até água salgada.

Os bucins IP68 são usados, por exemplo, em:

  • Iluminação exterior, câmaras de segurança, caixas elétricas de exterior
  • Marinha e ambientes de offshore, em barcos e plataformas offshore
  • Maquinaria, painéis de controlo, caixas de junção e ouros equipamentos industriais,
  • Minas e Petroquímica
  • Em instalações de processamento de alimentos, cervejarias, indústria farmacêutica

Bucins de plástico: fabricados em nylon fiáveis e duradouros

A HellermannTyton oferece bucins de plástico feitos de nylon. São adequados para aplicações em várias indústrias e ambientes onde o design leve e a qualidade-preço são prioridade. O nylon é um material conhecido para os bucins, pois é duradouro, resistente à corrosão, bem como a condições ambientais como a humidade, químicos e radiação UV, garantindo excelentes propriedades de selagem. Já que o nylon é um material de isolamento, estes bucins de plástico podem fornecer uma segurança elétrica adicional. Os bucins industriais estão disponíveis em vários tamanhos, para suportar vários diâmetros de cabo, podendo ser usados em aplicações no interior e exterior.

Bucins de plástico e nylon

O desenho técnico fornece uma vista transversal de um bucim de plástico. Para poder especificar o tamanho do bucim corretamente, para garantir um encaixe e selagem adequados, o diâmetro total na parte superior (D), a altura na parte inferior (H), o diâmetro da parte inferior (D2) e a altura da porção inferior do bucim (H2) são essenciais.

Bucins com várias opções de roscas, oferecendo versatilidade aos projetos elétricos

Os bucins para cabos da HellermannTyton podem ser usados numa vasta gama de aplicações industriais, já que estão disponíveis em três padrões de rosca: com roscas externas fixas, roscas externas giratórias e flange giratória.

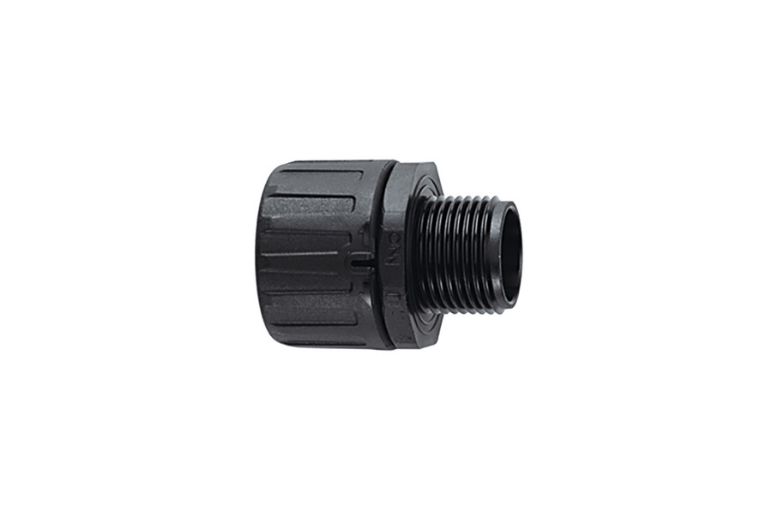

Bucim com rosca externa fixa

Bucins com rosca externa fixa

Nos bucins com roscas externas fixas, as roscas externas no corpo do bucim, são fixas rigidamente ou moldadas no próprio corpo. Isto significa que as roscas não podem girar ou rodar independentemente do corpo do bucim durante a instalação. Ao instalar o bucim num painel ou quadro elétrico, todo o corpo deste gira para apertar as roscas na superfície de contacto.

Vantagens das roscas externas fixas:

  • Design simples e económico
  • O mecanismo de selagem pode ser posicionado e mantido de forma segura, garantido uma selagem eficiente e consistente contra fatores ambientais, tais como poeira, humidade ou gases
  • As roscas externas fixas eliminam a necessidade de ajuste ou alinhamento das roscas durante a instalação, agilizando o processo.

Bucins com roscas externas giratórias

Bucins com roscas externas giratórias

Os bucins com rosca externa giratória podem precisar de mais espaço de instalação, já que o corpo deste gira durante o seu aperto. Se for necessária mais flexibilidade e conveniência durante a instalação, podem ser usados os bucins com rosca externa giratória. Dispõem de roscas externas que podem girar independentemente do corpo do bucim. O corpo do bucim permanece no lugar, enquanto apenas as roscas externas giram durante a instalação, facilitando o aperto do bucim na superfície de contacto, sem ter a necessidade de girar o corpo inteiro.

Vantagens dos bucins industriais com rosca externa giratória:

  • Alinhamento mais fácil com pontos de entrada de cabos, especialmente em espaços apertados ou difíceis
  • As roscas externas giratórias permitem um ajuste leve para acomodar o desalinhamento
  • A capacidade de ajustar a orientação da bucha, ajuda a reduzir tensão nos cabos durante a instalação

Bucins com flange giratória

Bucins com flange giratória

Os bucins com flange giratória juntam as características das roscas externas giratórias com componentes de flange adicionais. A flange é uma placa de metal ou plástico plana ou ligeiramente curva, presa ao corpo do bucim. Fornece uma superfície de montagem para fixar o bucim com segurança a um painel ou quadro elétrico.

Durante a instalação, a flange giratória permite que o corpo do bucim permaneça no lugar, enquanto apenas as roscas externas giram. Isto facilita o aperto do conector do bucim do cabo à superfície de acoplamento, sem precisar de girar todo o corpo do bucim. Uma vez apertadas as roscas externas, a flange pode ser fixa ao painel ou gabinete com parafusos ou outros fixadores, fornecendo uma organização de montagem estável e segura.

FAQ – Perguntas Frequentes

Qual é a diferença entre um bucim e uma terminação de cabo?

O bucim e a terminação de cabo são dois conceitos que estão relacionados, mas são distintos, no contexto de sistemas elétricos e electrónicos. Um bucim é um componente mecânico feito para fixar e proteger o fim do cabo, onde entra um quadro elétrico, painel ou peça de equipamento. A terminação de cabo refere-se ao processo de conexão do fim do cabo a um dispositivo, terminal ou outro cabo num sistema elétrico ou electrónico.

Qual o tamanho do bucim de que preciso?

Definir o tamanho do bucim para cabo de que precisa depende de vários fatores, incluindo o diâmetro do cabo que está a usar, as especificidades do equipamento ou quadro elétrico a instalar e quaisquer padrões ou regulamentos relevantes para a indústria. Consulte a ficha técnica ou as especificações técnicas para o bucim que está a pensar usar. Os bucins são normalmente feitos para acomodar uma gama específica de diâmetros de cabo, que deve estar presente na documentação do produto.

Que tipo de bucins há?

Existem vários tipos de bucins para cabos, cada um feito para ir de encontro a requisitos específicos e necessidades da aplicação. O tipo mais comum são bucins com rosca. Estes têm uma entrada roscada que permite que sejam aparafusados a um orifício de rosca correspondente ou quadro elétrico ou painel. Os bucins com rosca fornecem uma conexão segura e de confiança e estão disponíveis em vários materiais, como plástico, bronze, aço inoxidável e alumínio.

Como funcionam os bucins?

Os bucins para cabos fixam e protegem o fim de fios elétricos, em torno de pontos de entrada, incorporando um elemento de selagem, uma porca e um encaixe de compressão. A selagem é normalmente feita de borracha e forma uma vedação firme em torno do cabo, para evitar a entrada de humidade e poeira. A porca de bloqueio é aparafusada ao corpo do bucim, fixando-o ao equipamento. O encaixe de compressão aperta em torno do cabo e fornece um alívio de tensão, garantindo uma conexão segura

Qual é o código HS para bucins de cabos ou nylon?

O código de Sistema Harmonizado (HS) mais comum para os bucins de plástico, incluindo nylon, é o 8547.20. No entanto, é recomendado confirmar com a versão mais recente do diretório de códigos HS ou consultar um corretor aduaneiro ou especialista em comércio, pois as classificações podem às vezes ser atualizadas ou estar sujeitas a interpretações nacionais específicas.
