Clip de fixação em bordas: descubra o EdgeClip

Fixe cabos e tubos a bordas sem furos ou adesivos

Fixe cabos e tubos a bordas - sem furos ou adesivos

As abraçadeiras com clip de fixação em bordas são pequenas fixações para cabos. Estes componentes de plástico oferecem suporte ideal graças ao grampo de aço embutido. As abraçadeiras com clip de fixação em borda EdgeClip são uma solução de fixação de cabos que permite o encaminhamento flexível de cabos, feixes, condutos e tubos numa variedade de aplicações industriais e automóveis. As pinças do clip de fixação permitem fixar os cabos com segurança:

  • Sem perfuração
  • Sem soldar
  • Para uso onde não é possível usar adesivos

Esses suportes para cabos podem ser facilmente presos à borda com a mão. Não são necessárias ferramentas adicionais para a instalação.

Mini EdgeClip – o clip de fixaçãoem bordas mais pequeno do mercado

Clips de fixação em bordas para encaminhamento seguro de cabos

Os construtores e os instaladores costumam enfrentar os seguintes desafios:

  • Como prender feixes de cabos com abraçadeiras em espaços extremamente apertados?
  • O que fazer se não for possível fazer um furo ou soldar um suporte?
  • O que fazer se as bases adesivas forem muito grandes ou o adesivo não aderir?
  • Como garantir uma adesão firme nas bordas planas, que geralmente têm apenas 0,7 mm-0,9 mm de espessura?


Temos a melhor solução para si: Clips de fixação em bordas Mini EdgeClip: ideais para espaços apertados e bordas estreitas. O modelo EdgeClip mais pequeno foi especialmente desenhado para as necessidades de construção dos nossos clientes industriais.

O nosso clip de fixação de cabos em bordas é 30% mais pequeno do que outros suportes de cabo

O nosso clip de fixação de cabos em bordas (Mini EdgeClip) é 30% mais pequeno do que outros suportes de cabo

As pequenas dimensões do suporte para cabos Mini EdgeClip ajudam os construtores quando há espaço limitado para o encaminhamento de cabos.

Esta versão em miniatura do nosso suporte para cabos em borda oferece uma fixação firme, apesar de usar 30% menos material do que os clips de fixação em bordas maiores que fazemos para perfis mais grossos.

Graças ao seu invólucro compacto, o Mini EdgeClip é o único clip de fixação no mercado adequado para a fixação segura de cabos em perfis quadrados baixos ou perfis de ângulo estreito com espessuras entre 0,5 mm e 2,5 mm.



O invólucro plástico do suporte para cabos EdgeClip é feito de nylon modificado de alto impacto e estabilizado para calor, também conhecido como poliamida PA66HIRHS.

Como é que este clip de fixação em bordas suporta até 5 kg de força de tração?

Os clips de fixação em bordas suportan até 5 kg de força de tração

Modificamos o design do clip de metal interno do Mini EdgeClip para garantir que este tenha ainda mais força de retenção do que a exigida pelos nossos clientes industriais.

O grampo de aço galvanizado prende firmemente em materiais mais macios. A fixação é tão forte que nem é fácil remover este pequeno suporte para cabos com um alicate. Este sistema de fixação foi projetado para uso em várias superfícies e níveis de dureza.

Dependendo dos requisitos de cada aplicação, recomendamos a análise e seleção do modelo de EdgeClip adequado.


Veja o nosso vídeo para saber como remover um EdgeClip de forma controlada.

Se o material da borda (chapa de metal ou plástico) apresentar dureza inferior a 410 HV 10, as garras do grampo do clip de fixação em bordas Mini EdgeClip podem suportar uma força de extração de 5 kg.

Em comparação com outros modelos maiores, o design do clip de fixação EdgeClip Mini facilita a fixação, amarração e agrupamento de cabos na borda, bem como a posição correta da cabeça.

A escolha do EdgeClip certo depende da espessura e da altura do perfil

clips de fixação em bordas, paralelos à direcção da borda

Não existe um clip de perfil universal, pois as aplicações da indústria podem variar muito. Por exemplo, temos suportes para cabos diferentes dependendo do tipo de bordas e materiais usados.

Temos clipes para cinco espessuras de borda:

  • 0,5 mm a 2,5 mm
  • 1,0 mm a 3,0 mm
  • 1,5 mm a 4,0 mm
  • 3,0 mm a 6,0 mm
  • 6,0 mm a 8,0 mm


O nosso clip de fixação mais popular é o que se utiliza para fixar na borda de chapas de metal entre 0,7 mm e 0,9 mm, função para a qual o nosso clip para cabos Mini EdgeClip é perfeito.

clips de fixação em bordas baixas e estreitas

O nosso clip de fixação em bordas Mini EdgeClip (EC0.5-2.5SP-SV) também é recomendado para aplicações onde a borda tem apenas 6,0 mm de altura.

O clip para cabo EdgeClip EC5 de duas peças é a melhor escolha quando se trata de fixar cabos a bordas com altura mínima de 9,0 mm.

Clipes de fixação em bordas e diferentes opções de encaminhamento

Clipes de fixação em bordas e diferentes opções de encaminhamento

A HellermannTyton desenvolveu o suporte para cabo em bordas EdgeClip para permitir a criação flexível de pontos de fixação fixos para abraçadeiras em qualquer lugar das bordas.

É por isso que oferecemos a linha EdgeClips para a inserção de abraçadeiras em diferentes direções.

Esta funcionalidade permite que os cabos sejam encaminhados tanto vertical como horizontalmente, ao longo ou através das bordas.

Como se garante uma fixação segura com o clip de fixação?

Clipes de fixação em bordas e diferentes opções de encaminhamento

A geometria das bordas geralmente indica se os cabos podem ser encaminhados ao longo da borda ou na zona lateral.

É possível escolher entre quatro alinhamentos EdgeClips diferentes:

  • Na borda, paralelo à direção da borda
  • Transversalmente sobre a borda, a 90° em relação à direção da borda
  • Junto à borda de forma paralela
  • Vertical e lateral, a 90° em relação à direção da borda

Gama completa de clips de fixação EdgeClips

A HellermannTyton desenvolveu os seus primeiros suportes para cabos em 2001. A partir desse momento, montamos estes clips com abraçadeiras para oferecer uma solução completa de fixação.

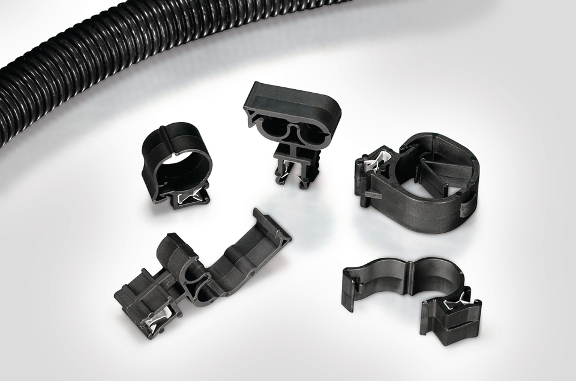

Clips de fixação em bordas de uma e duas partes

Clips de fixação para bordas de uma e duas partes

Independentemente do tamanho do clip para cabos EdgeClip, el é sempre um ponto de fixação seguro nas bordas para amarrar os cabos, tubos ou mangueiras.

Os nossos clientes geralmente encomendam estes clips já montados com abraçadeiras, geralmente da nossa Série T, com serrilhado externo, perfeitas para evitar danos nos cabos.

Hoje temos uma sem número de fixações EdgeClip em que o clip e a abraçadeira são fornecidos em “Set” para montagem no local.

Também fabricamos EdgeClip de uma só peça, com a abraçadeira unida ao clip ou com bases que facilitam a fixação de cabos e mangueiras.

EdgeClip com TwistLock

Os EdgeClips não só são versáteis como fáceis de usar. Um bom exemplo é o EdgeClip com TwistLock. Veja este pequeno video para ver como funciona:

A solução perfeita para cada cenário

Clips de fixação para cabos em plantas solares

Os EdgeClips são ideais para garantir a fixação de feixes de cabos num grande número de aplicações de cada OEM.

A HellermannTyton desenvolveu os primeiros EdgeClips para a indústria automóvel. A necessidade de evitar a abrasão dos cabos dos faróis de nevoeiro fez com que desenvolvêssemos um clip para cabos que permitisse a passagem dos cabos por trás do para-choques.

A borda existente constituiu um ponto de fixação perfeito, sem a necessidade de modificações e custos associados.

Os EdgeClips só precisam de ser pré-montados nos locais corretos pelo fabricante dea cablagem.



O uso de EdgeClips é muito comum em fabricantes de eletrodomésticos, graças à sua fácil colocação à mão em produções em série.

Clips de fixação resistentes ao uv utilizados em plantas solares

Os clips para cabos EdgeClips também são comuns em instalações solares, pois possuem excelente resistência à radiação UV, flutuações de temperatura e reações químicas causadas pelo clima.

Evita que os cabos utilizados nas instalações solares afundem e se danifiquem, evitando curto-circuitos.

Trabalhe com mais rapidez e eficiência com informações 3D do EdgeClip

Clipes de fixação em bordas: Dados CAD para construtores e instaladores

A HellermannTyton disponibiliza a informação dos seus produtos em formato 3D através do software CADENAS (CAD). Qualquer pessoa pode obter as especificações dos produtos pretendidos, fazendo o download das informações em formato CAD ou solicitando-o por e-mail.

O PDF fornece informações sobre as dimensões precisas do produto, as especificações do material, as características do produto e os detalhes do que está incluído na entrega.
