15/06/2024

Passa fios Cable Scout+ para instalações elétricas eficazes e seguras.

Cable Scout+: Passa fios para uma instalação segura de cabos.

Cable Scout+ Passa fios

Cable Scout+ é uma guia passa fios que permite aos instaladores encaminhar facilmente os cabos e poupar tempo, mesmo nas instalações mais exigentes e em locais de difícil acesso, como tetos falsos, pladur ou espaços de acesso restrito.

A guia passa cabos Cable Scout+ é surpreendentemente útil graças ao seu sistema de pega, que inclui pequenos grampos que permitem uma fácil fixação do cabo. Além disso, todos os seus componentes, hastes e acessórios podem ser armazenados em práticos sacos de transporte.

A Cable Scout+ é fornecida com uma variedade de acessórios padrão úteis. Outros acessórios adicionais podem ser adquiridos separadamente.

Kits de guia passa cabos: de menor a maior

Kits de guia passa cabos Cable Scout+

As guias passa cabos são fabricadas em Plástico Reforçado com fibra de Vidro (GRP) de alta qualidade, o que permite uma capacidade de carga de até 200 kg. Além disso, Cable Scout+ oferece uma série de acessórios que permitem ao instalador iluminar, fixar, examinar e reparar as instalações.

O passa fios Cable Scout+ é fornecido numa bolsa prática e resistente que armazena guias e acessórios num só lugar.

Guia passa cabos: Set Mini

Guia passa cabos: Set Mini

Set Mini foi projetado para ser convenientemente armazenado na caixa de ferramentas.

Conteúdo:

  • 1 passa fio x 40 cm (branca), 2 Guias x 40 cm (vermelhas) e 1 passa fio x 40 cm (azul)
  • 40 cm de cabo flexível de cor branca
  • Material da guia: plástico reforçado com fibra vidro (GRP)
  • Uma ponteira redonda
  • Um minigancho e um miniolho

Guia passa cabos: Set Básico

Guia passa cabos: Set Básico

O Set Básico foi projetado para efetuar instalações elétricas básicas.

Conteúdo:

  • 10 passa fios x 1 m (brancas), 15 cm de cabo flexível de cor branca
  • Um conversor, um gancho e um miniolho

Guia passa cabos: Set DeLuxe

Guia passa cabos: Set DeLuxe

O Set DeLuxe é o mais completo, porque foi projetado para realizar instalações de maiores dimensões.

Conteúdo:

  • 2 passa fios de x 1 m (brancas), 6 Guias x 1 m (vermelhas), 2 Guias de x 1 m (azuis)
  • 15 cm de Cabo Flexível de cor branca, um anel, um conversor
  • Um gancho, um miniolho, uma ponteira arredondada, uma ponteira plana, uma lanterna e um íman.

Acessórios para passa fios Cable Scout+

Câmara de inspeção visual para tubos: Cable Scout Cam

A Cable Scout Cam é uma câmara de alta qualidade, alimentada a bateria, ideal para gravação de fotos e vídeos em espaços de difícil acesso. Permite obter imagens de objetos escondidos a até 10 metros de distância em locais como condutas vazios ou por cima de tetos falsos. Além disso, as gravações da câmara podem ser transferidas em tempo real para um smartphone ou tablet.

Câmara de inspeção visual para tubos: Cable Scout Cam

Vantagens da Cable Scout Cam

  • Construção robusta e de alta qualidade
  • Transmissão de imagem e vídeo sem fios via Wi-Fi
  • Resolução: 2,0 megapixels
  • Comprimento: 10 metros
  • Tampa da lente IP68 à prova de respingos
  • Luz LED regulável para ambientes escuros

Aplicação gratuita disponível para Android e iOS

O pacote inclui uma câmara de alta definição WiFi HD com um cabo de 10 metros, um transmissor WiFi com duração de bateria de até uma hora, um cabo de carregamento USB, um gancho, um íman, um espelho e uma tampa hermética à prova de água.

Graças aos seus acessórios versáteis e construção de alta qualidade, a câmara Cable Scout é o complemento perfeito para as guias passa cabos Cable Scout+.

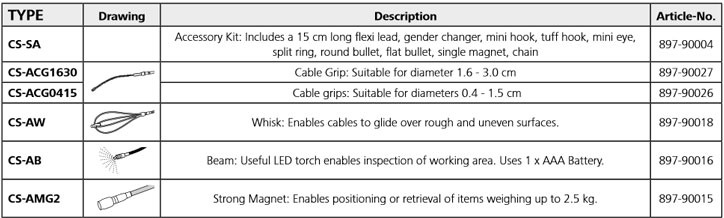

Outros sets de acessórios

Além da câmara de inspeção visual, os passa fios Cable Scout+ possuem uma ampla gama de acessórios úteis que facilitam ao instalador a iluminação de condutas ou a fixação de cabos.

As mangas de tração de cabo, por exemplo, expandem-se pressionando-as juntamente e depois deslizam sobre o objeto a ser anexado. Oferecem uma maneira segura de segurar cabos ou tubos. Cabos de extensão adicionais, adaptadores e acessórios tornam o Cable Scout+ uma ferramenta universalmente aplicável para instalação de cabos.

Características e Vantagens

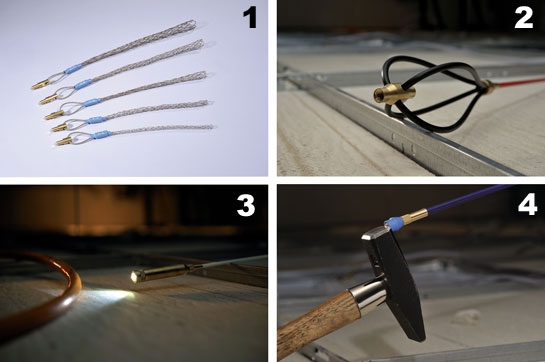

Graças aos nossos diferentes acessórios, o utilizador pode examinar, iluminar e reparar. Por exemplo:

  • As mangas de tração são uma maneira muito rápida de puxar os cabos (imagem 1)
  • A haste pode deslizar-se cuidadosamente sobre os obstáculos (imagem 2)
  • A luz LED ilumina áreas escuras (imagem 3)
  • O poderoso íman levanta ferramentas de metal com peso de até 2,5 kg (imagem 4)

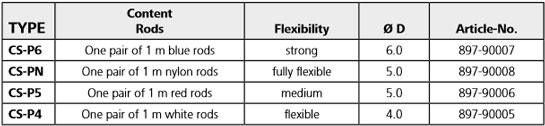

Barras adicionais Cable Scout+

Os Pares de Barras para guias passa cabos Cable Scout+ são flexíveis e feitos de Plástico Reforçado com Fibra de Vidro (GRP), podem ser amarrados entre si e equipados com ganchos inteligentes. Três diâmetros e diferentes raios de curvatura garantem um trabalho altamente flexível. As guias podem ser dobradas, empurradas ou esticadas e podem suportar um peso de cabo de até 200 kg.

Perguntas Frequentes

Onde são utilizados os passa fios?

Onde são utilizados os passa fios?

Os guias passa cabos são usados na instalação ou remoção de cabos em locais de difícil acesso e fornecem uma vantagem mecânica e alavancagem para o ajudar a passar cabos através de condutas ou outros percursos. Seguem alguns dos sítios onde os guias passa cabos podem ser usados:

  1. através de paredes e cavidades
  2. através de pequenos orifícios de acesso em paredes
  3. através de sub-solo
  4. por cima de tetos falsos

Como escolher o guia passa cabos certo?

Os guia passa cabos necessários para o encaminhamento de cabos depende de vários fatores, como o tipo e tamanho dos cabos, o ambiente da instalação e a distância e complexidade do encaminhamento. A HellermannTytob oferece três sets de guias passa cabos: o Set Mini, projetado para ser convenientemente armazenado na caixa de ferramentas, o Set Básico, projetado para efetuar instalações elétricas básicas e Set DeLuxe, o mais completo, pois foi projetado para realizar instalações de maiores dimensões. Os sets incluem guias passa cabos de comprimentos diferentes e acessórios como ganchos, ímanes, lâmpadas e sacos de armazenamento.

Como usar os guias passa cabos?

Antes de usar os guais passa cabos, leia os requisitos de instalação. Este inclui a distância a ser percorrida, o tipo e tamanho dos cabos, quaisquer obstáculos ao longo do caminho a percorrer e a capacidade de carga para o encaminhamento. A seguir, escolha o guia passa cabos certo para o diâmetro e peso do cabo ou quaisquer especificidades. Por fim, ligue o cabo ao guia passa cabos. Certifique-se de que esta conexão é Segura, para prevenir que o cabo se solte do guia passa cabos durante o processo.

Para este processo, comece por aplicar tensão ao guia passa cabos. Enquanto o cabo está a ser encaminhado, certifique-se de que não há resistência e o cabo não fica preso. No entanto, se isto acontecer, avalie e faça os respetivos ajustes. Isto pode envolver a mudança do ângulo ou direção do encaminhamento ou o uso de ferramentas ou técnicas adicionais. Continue o encaminhamento do cabo até que este alcance a posição desejada.

Como apertar os guias passa cabos, acessórios e fios?

Os guias passa cabos de fibra de vidro e respetivos acessórios da HellermannTyton podem ser aparafusados facilmente em ambas as pontas. O aperto do cabo – e a manga de metal expansível – é usado para prender cabos e fios à haste de tração. O aperto pode facilmente ser apertado em torno da extremidade dianteira do cabo para uma fixação segura.

Qual a carga que os guia passa cabos suportam?

Os guia passa cabos foram fabricados a partir de fibra de vidro de alta qualidade e podem suportar cargas de até 200 kg (aproximadamente 440 lbs).
