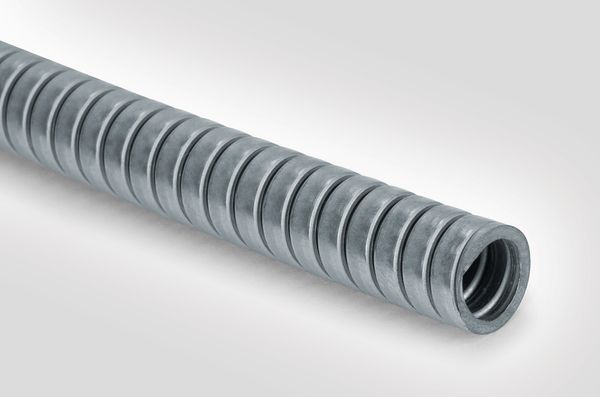

Tubos metálicos flexíveis e bucins de aço inoxidável

Tubos para cabos em aplicações industriais

O tubo de metal flexível ideal para uma proteção perfeita do cabo

Tubo metálico Helaguard SSC

Ao contrário das soluções de plástico ou borracha, os tubos flexíveis de metal são adequados para aplicações onde, por exemplo, estão presentes altas temperaturas ou é necessária uma alta resistência química. Mas nem todos os tubos de metal são iguais. Diferentes aplicações exigem diferentes materiais e processos de fabricação.
Quer seja um tubo metálico padrão, um tubo resistente à corrosão revestido de PVC, corrugado ou estanque a líquidos com proteção IP68 para ambientes húmidos: Encontre na HellermannTyton o melhor tubo metálico flexível para a sua aplicação.
Além disso, podemos ajudar-lhe a fazer um planeamento mais preciso: a maioria dos nossos tubos e bucins, quer sejam metálicos ou não metálicos, estão disponíveis gratuitamente em desenhos 2D e 3D. Veja com os seus olhos e teste diretamente os produtos no seu projeto.





Tubos metálicos para instalações em fábricas de alimentos e bebidas

Tubos de PVC com revestimento externo fácil de limpar

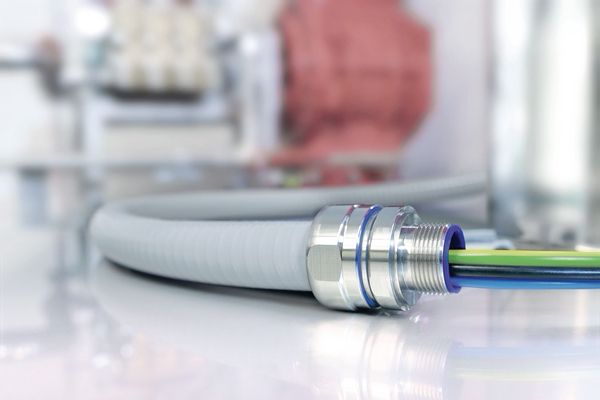

PSRSC, PVC tubo metálico

O tubo de metal flexível PSRSC reforçado em espiral é ideal para uso em aplicações de fábricas de processamento de alimentos e bebidas. Em instalações da indústria alimentar, é de grande importância manter toda a instalação esterilizada. E o tubo PSRSC, graças à sua parede lisa, é particularmente fácil de limpar. Além disso, é autoextinguível, permite a fácil inserção dos cabos e permite algum movimento de torção.
Outros campos de utilização deste produto são:

  • Construção de máquinas
  • Construção de fábricas
  • Construção naval
  • Automação industrial
  • Instalações elétricas


Bucins inoxidáveis para aplicações na indústria alimentar

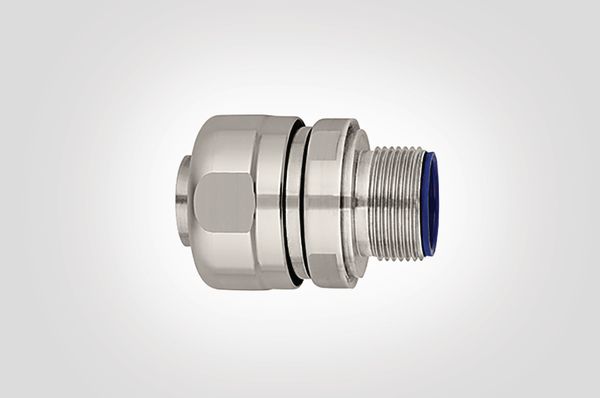

Metal conduit fitting for food-processing applications

O bucim de metal HelaGuard PSRSC-FMCSSFF é o bucim de aço inoxidável perfeito para os tubos de metal da série PSRSC.
•    Bucim reto
•    Rosca exterior
•    Aço inoxidável (SS316)
•    Cumpre os padrões IP66, IP67, IP68 e IP69k em conjunto com tubos PSRSC

O bucim multipeças em aço inoxidável com rosca externa e vedação em elastómero possui cantos arredondados e uma superfície lisa que evita a acumulação de sujidade e bactérias, conforme as normas EN. Oferecemos muitas outras soluções de produtos que são perfeitas para aplicações industriais específicas. Descubra qual é o nosso produto mais adequado para a sua aplicação específica. Entre em contacto com os nossos especialistas.

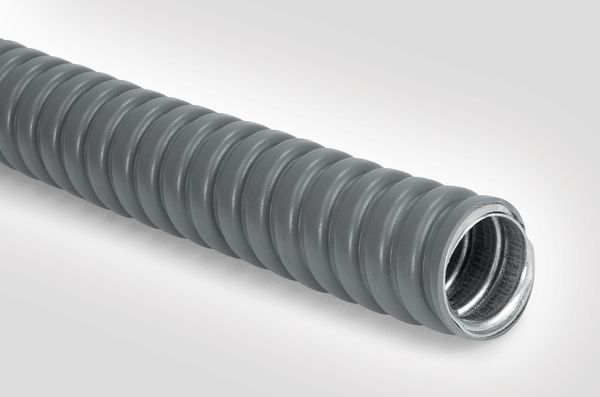

Tubos metálicos revestidos

Tubos metálicos revestidos com PVC

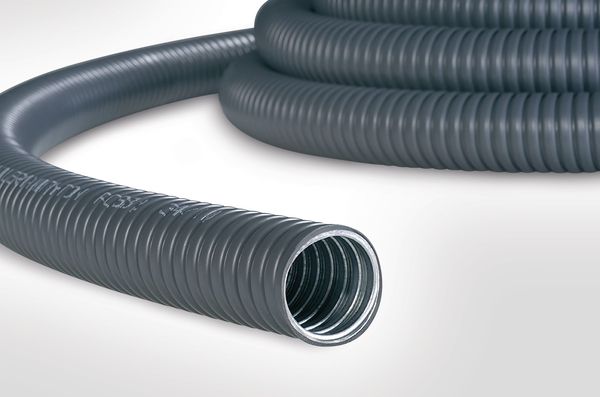

PCS, Tubo metálico revestido

O tubo de metal flexível PCS revestido de plástico é feito de aço galvanizado. Este tubo de metal corrugado é revestido com cloreto de polivinila (PVC).
O seu revestimento externo de PVC torna o conduto de cabos PCS resistente a alcalinos, ácidos e produtos químicos. Este tubo de aço galvanizado também oferece uma proteção adequada contra a corrosão. Campos de aplicação:
•    Construção de máquinas e instalações
•    Instalações elétricas

Tubos metálicos revestido com PA6

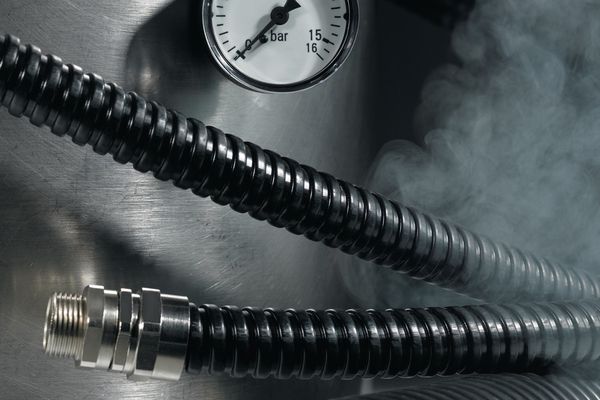

PA06 tubos metálicos revestido

O tubo de metal flexível NCS revestido com PA6 é caracterizado pela sua excelente resistência à tração. É resistente a altas temperaturas, compressão e impacto. Também oferece boa resistência à abrasão e é muito flexível.



Sempre que seja necessária uma resistência muito boa a altas temperaturas, ácidos ou solventes, este tubo de metal corrugado de aço galvanizado NCS é sem dúvida a escolha perfeita.

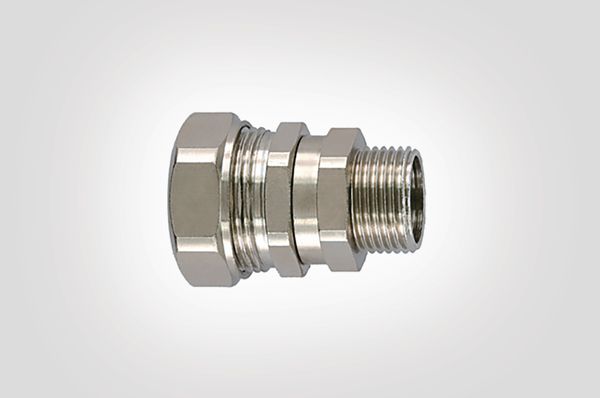

Bucins para tubos metálicos revestidos

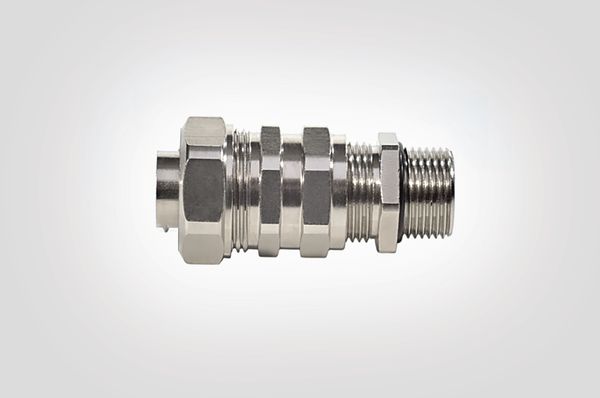

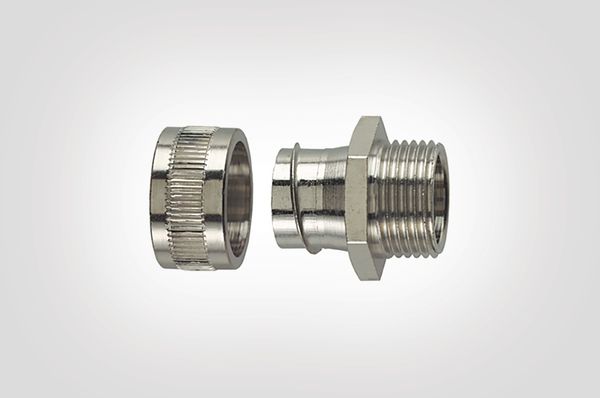

Conexão de compressão PCS-SCG para tubos metálicos

De bucins de compressão e roscas externas rotativas ou fixas a bucins de extremidade simples, encontre a conexão certa para a sua aplicação.

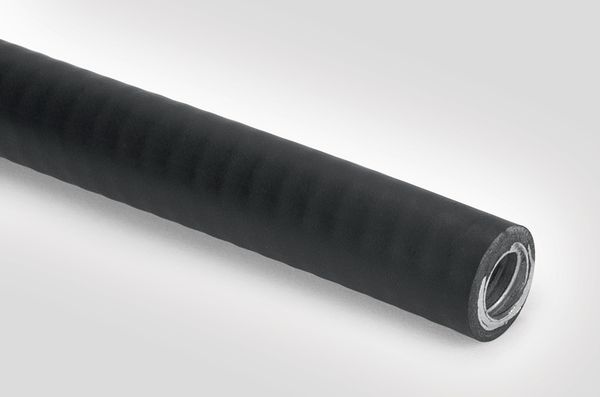

Tubos metálicos estanques

Tubo metálico estanque IP68 com revestimento de plástico

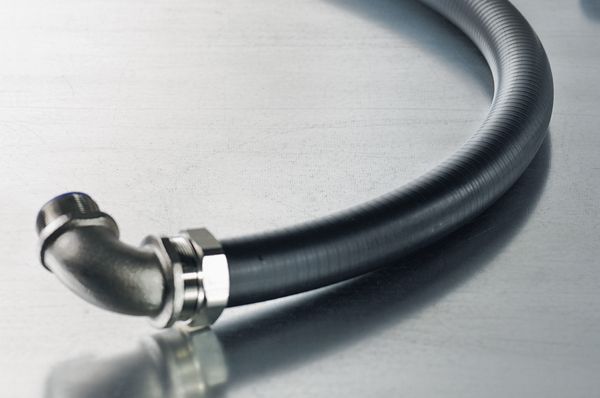

LTS, IP68 tubo metálico estanque

Os tubos de metal flexíveis LTS à prova de líquidos, combinados com os acessórios apropriados (veja abaixo), cumprem com as normas de proteção de vedação IP66, IP67, IP68 e IP69k.

Vantagens destos tubos:

  • Altas propriedades de compressão, impacto e tração
  • Tubo de metal muito flexível
  • Camada externa lisa, sem vincos quando dobrada
  • Resistente a óleo, gordura, gasolina e ácidos

Este tubo de metal flexível é feito de aço galvanizado com um revestimento externo liso. É usado para máquinas, ferramentas e instalações externas, bem como para outras aplicações que exigem estanqueidade contra líquidos.

Além da versão padrão, os tubos metálicos flexíveis LTS para cabos também estão disponíveis nas seguintes variações:

  • LTSH, retardante de chama - para aplicações onde é necessária uma boa resistência a altas temperaturas
  • LTSUL, com certificado UL e aprovado pela CSA - com uma cinta de cobre, para aplicações onde é necessária uma certificação UL, além da proteção contra líquidos

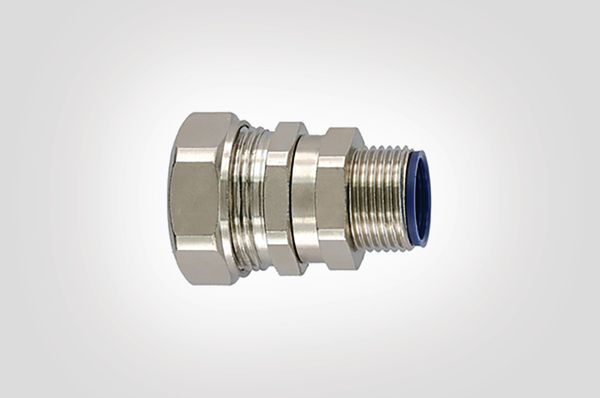

Bucins estanques de aço inoxidável: com proteção IP66, IP67, IP68 e IP69k

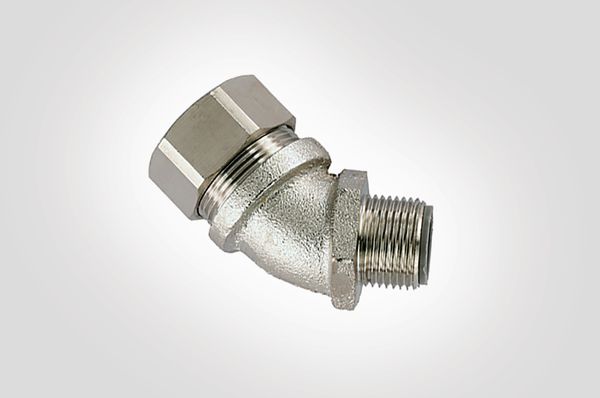

Cotovelo de compressão de 45° para tubos metálicos

Combinada com o respectivo encaixe metálico, a gama de tubos metálicos LTS caracteriza-se particularmente pela sua estanqueidade a líquidos, com protecção IP66, IP67, IP68 e IP69k.
Quer seja uma conexão de cotovelo, uma conexão de alívio de tensão com junta de cabo ou uma extremidade lisa, temos a conexão de metal certa para a sua aplicação.

Perguntas frequentes

Como escolher o tubo metálico para cabos certo?

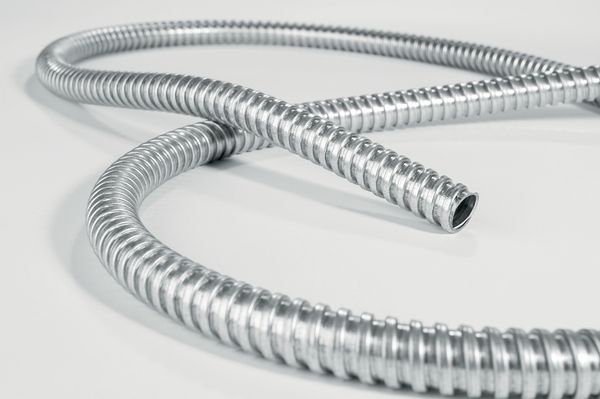

HelaGuard SC tubo metálico

Com tantos produtos de proteção de cabos por onde escolher, às vezes não é fácil encontrar a solução certa para uma aplicação específica.
Gostaríamos de tornar mais fácil o seu trabalho na procura do tubo de metal flexível ideal. E para isso, juntamente com o software CADENAS, colocamos à sua disposição a maioria dos nossos tubos e acessórios nos formatos 2D e 3D, de forma totalmente gratuita.
Além de informações técnicas úteis sobre cada produto, terá acesso a inúmeras imagens de produtos e especificações detalhadas para um planeamento de projeto mais preciso desde o início.


O que é um tubo de metal flexível para cabos?

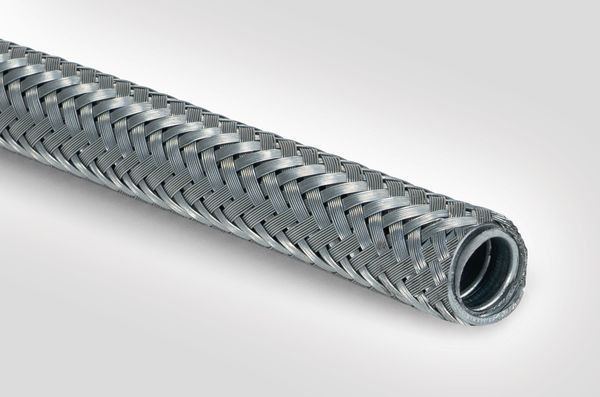

HelaGuard SCSB, overbraided galvanized steel conduit

Os tubos de metal flexíveis são geralmente definidos como tubos e acessórios de proteção de cabos feitos de metal. Mas nem todos os tubos de metal são iguais.
As soluções de proteção de cabos e condutos em metal impressionam pela sua alta resistência ao impacto e à temperatura. Além disso, muitos tubos de metal também são resistentes a líquidos como óleo, gasolina ou produtos químicos. Adicionalmente, existem outros tubos que oferecem proteção eletromagnética (blindagem EMC).
Devido à sua robustez e durabilidade, os tubos metálicos flexíveis HellermannTyton são adequados para uma ampla gama de aplicações.


Na HellermannTyton, você pode escolher entre esses 5 tipos de tubos metálicos flexíveis:
•    SC: Tubo de aço galvanizado
•    SSC: Tubo de aço inoxidável
•    PCS: Tubo de aço galvanizado, revestimento de PVC
•    NCS: Tubo de aço galvanizado, revestimento de PA6
•    LTS: Tubo de aço galvanizado, revestimento de PVC liso

Como se conectam os tubos de metal?

Helaguard SSC tubos de inox

Para conectar um tubo de cabos de metal a um mecanismo, é preciso ter o bucim certo. Oferecemos-lhe uma grande variedade de bucins diferentes. Além disso, o nome de todos os nossos acessórios é sempre estruturado da mesma maneira, para que possa encontrar facilmente a solução

Veja aqui a nomenclatura dos nossos produtos HelaGuard.


Como se cortam os tubos de metal para cabos?

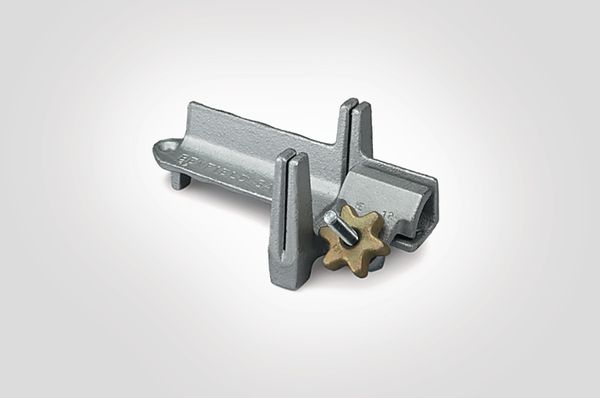

HelaGuard ConClamp para tubos metálicos

Para cortar tubos de metal, geralmente é necessária uma serra para metal. O corte preciso também requer um aperto firme no tubo.
Com o macaco de fixação de tubos HelaGuard CONCLAMP, pode segurar com segurança vários tubos de metal para corte de precisão com a ajuda de uma serra adequada.

Quais são os níveis de proteção dos tubos metálicos flexíveis?

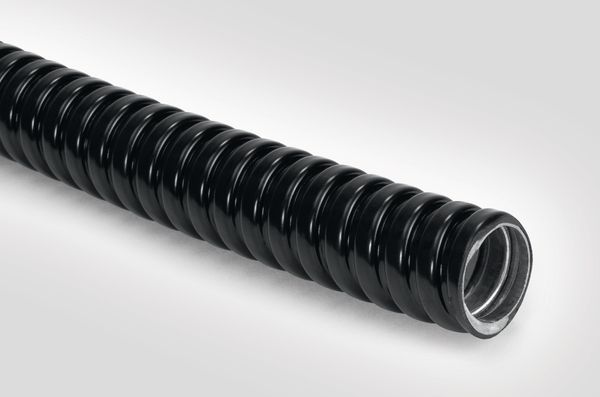

HelaGuard NCS, PA6 tubos metálicos galvanizados revestidos

De acordo com a norma DIN EN IEC 60529, os níveis de proteção são indicados por um código composto por duas letras constantes IP e dois números característicos do grau de proteção, por exemplo, IP54.
Descubra aqui uma visão detalhada dos diferentes graus de proteção.


Todos os tubos de metal são resistentes a produtos químicos?

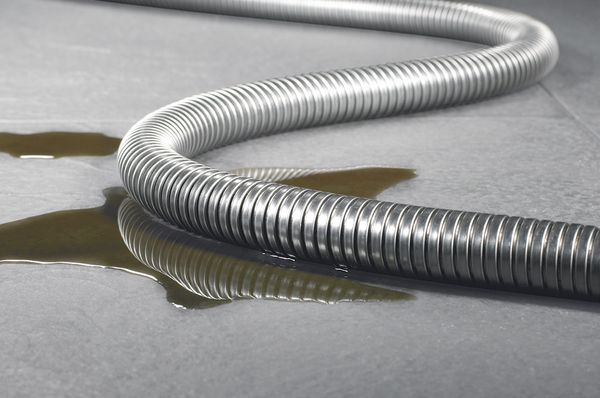

HelaGuard SSC tubos de inox

Em geral, os tubos metálicos apresentam boa resistência a produtos químicos. Mas alguns tubos são mais resistentes que outros, dependendo do material e do tipo de construção. Portanto, é necessário contar com mais informação.
Aqui encontrará um resumo dos diferentes tubos metálicos flexíveis HelaGuard, com análise da sua resistência a produtos químicos específicos.
