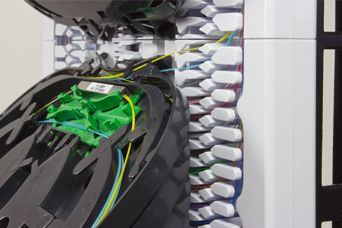

Introdução

Introdução

A HellermannTyton é um líder estabelecido e inovador no fornecimento de soluções de infraestrutura de rede global, oferecendo uma vasta gama de produtos de cablagem estruturada de alta qualidade e desempenho. A nossa extensa gama de produtos inclui uma série de diferentes opções para sistemas de Categoria 6A e Categoria 6, bem como o nosso sistema líder RapidNet pré-terminado.

Com uma vasta gama de soluções de caixas de fibra ótica, como também opções de gestão de fibra, incluindo o Sistema de gestão Integrada, o fornecimento de soluções HellermannTyton para os sectores de banda larga e Fibra para a casa X (FTTX) foi de constante crescimento.

Como parte do grupo HellermannTyton, líder de mercado na gestão de cabos ao serviço dos mercados de comunicações, construção, serviços públicos, automóvel e aeroespacial e tem operações em 39 países em todo o mundo.

RapidNet pré-terminado

RapidNet pré-terminado

RapidNet cassette

O sistema RapidNet oferece muitas vantagens em relação a uma solução padrão terminada no local. Pode reduzir os tempos de instalação até 95% e, como é pré-testado, uma vez instalado só serão necessários testes mínimos no local da instalação. A solução pré-testada oferece alto desempenho em todos os formatos, incluindo a Categoria 6A e Categoria 6 em cobre e OM4, OM3, OS2 e OS1 em fibra.

As soluções de categoria 6A e de fibra suportarão redes de alta velocidade de 10G e mais. Portos de alta densidade podem ser alcançadas utilizando fibra RapidNet, com conectores MTP fornecendo até 144 fibras por cassete ou até 576 fibras em um espaço de 1U no rack.

O RapidNet permite uma abordagem mais ecológica às infraestruturas de cablagem. Como cada feixe RapidNet é fabricado e fornecido em comprimentos pré-especificados, há menos cablagem e resíduos de embalagem no local. Além disso, com o RapidNet a ser fabricado no Reino Unido, o impacto ambiental da expedição é grandemente reduzido. Os tempos de instalação reduzidos fazem do RapidNet a solução ideal para projetos "normais de dia a dia", instalações críticas em termos de tempo e em caso de recuperação em caso de catástrofe, onde o tempo de paragem da rede tem de ser mantido a um mínimo.

RapidNet fibra

A extensa gama de fibras RapidNet da HellermannTyton desenvolveu-se com as crescentes exigências de redes e centros de dados de alto desempenho e alta velocidade. Disponível em OM4, OM3, OS2 e OS1, a fibra RapidNet fornece uma série de opções de conectividade, incluindo cassetes MTP, LC e SC.

Cassetes LC e SC

Cassetes LC e SC

As cassetes LC estão disponíveis nos formatos standard e com código. As cassetes standard do RapidNet LC e SC oferecem uma gama de opções incluindo modo simples ou multimodo, 12 ou 24 portas em LC e 6 ou 12 portas em formatos SC. As cassetes também oferecem 2 opções para a parte de trás da cassete; um cabo terminado com um sistema de alívio de tensão ou com conectores MTP, para permitir a utilização de 12 ou 24 cabos MTP.

Cassetes MTP VHD

Cassetes MTP VHD

MTP VHD RapidNet está disponível com 6 ou 12 portos MTP apresentadas na parte da frente da cassete. O conector MTP pode ser fornecido com 12 ou 24 núcleos, (6x24) ou (12x12), permitindo um máximo de 144 fibras numa única cassete, ou 576 fibras num painel RapidNet 1U.

RapidNet cobre

As soluções de cobre RapidNet oferecem ao instalador ou ao utilizador final uma grande escolha e flexibilidade em ambas as extremidades tanto cassete para cassete, como cassete para uma segunda alternativa, ou outra das várias possibilidades.

Cassete de 6 portos

Cassete de 6 portos

A cassete RapidNet de 6 portas vem num formato standard com 4 cassetes, encaixando estas no painel RapidNet. O painel standard acomoda todas as cassetes UTP de Categoria 6A e Categoria 6, com um painel separado disponível para as 6 soluções de portos blindados. Tanto as soluções UTP como as FTP Cat 6A excedem os critérios de desempenho das normas industriais para suportar uma rede de 10G. O sistema UTP Categoria 6A está disponível numa gama de diferentes variações standard de conectores coloridos, permitindo a segregação da rede.

Cassete de 4 portos

Cassete de 4 portos

Disponível na Categoria 6, a cassete de 4 portas vem com o seu próprio painel RapidNet fornecendo 24 portas num espaço de 1U. A cassete de 4 portas fornece uma solução ideal para a área de trabalho e aplicações "até à secretária" na maioria dos escritórios comerciais e ambientes educacionais.

Cassete de 12 portos

Cassete de 12 portos

A cassete de 12 portas é a solução de alta densidade da RapidNet, apresentando 48 portas em 1U. Disponível na Categoria 6, a cassete de 12 portas fornece um suporte de etiquetagem ampliado que vem na cassete RapidNet para acomodar a maior informação que se queira disponibilizar. A cassete de 12 portas é também compatível com o painel Hybrid RapidNet, proporcionando uma combinação de conectividade de cobre e fibra em 1U de espaço.

Opções de extremidades

Opções de extremidades

As cassetes de fibra RapidNet também podem ser fornecidos com conectores MTP na parte de trás. Para estas cassetes RapidNet, a HellermannTyton fornece uma gama de cabos de backbone MTP, bem como MTP para ventilar montagens em ambos os formatos LC e SC. Enquanto uma montagem RapidNet de cassete a cassete é mais comummente utilizada em aplicações de gabinete a gabinete e em centro de dados, a gama RapidNet oferece flexibilidade adicional com uma série de outras possibilidades de "de extremidade", incluindo RJ45 e Pod.

Fibra

  • Cassete para Backbone MPT
  • Cassete para MTP Fan Out
  • Cassete para LC Fan Out
  • Cassete para SC Fan Out



Cobre

  • Cassete para Jack
  • Cassete para Saída
  • Cassete para Pod
  • Cassete para GOP
  • Cassete para RJ45
  • Cassete para extremidade nua

Opções e acessórios pré-terminados

O sistema pré-terminado RapidNet oferece uma grande flexibilidade de conectividade em ambas as gamas, fibra e cobre. Para aumentar esta flexibilidade e satisfazer as exigências dos instaladores e das várias aplicações que utilizam RapidNet pré-terminado, a HellermannTyton desenvolveu uma série de soluções de painéis e gestão de cabos que complementam a gama RapidNet.

Paneís

  • Painel de Cobre/Fibra RapidNet de 6 Portas

  • Painel RapidNet de Cobre de Porta de 12 Portas

  • Painel RapidNet Blindado de 6 Portas

  • Painel RapidNet de 4 Portas

  • Painel Híbrido RapidNet

  • Painel RapidNet em ângulo - para utilização com a cassete de corpo curto

  • Painéis de gestão de cabos

Aplicações para Data Centre

  • Chassis de 4U - Concebido para utilização onde é necessária a aplicação de fusões de alta densidade juntamente com a gestão de patch cords dianteiros e traseiros.

  • Solução fora do rack - Concebido para fornecer 3U de espaço suplementar em 3 configurações utilizando o RapidNet e/ou 19 painéis standard e 2 x 0U RapidNet

Acessórtios

  • Tampas - Concebidas para preencher os painéis RapidNet parcialmente carregados, para ajudar a manter um fluxo de ar consistente e reduzir a acumulação de poeira.

  • Caixas de Piso - Concebidas para alojar as cassetes RapidNet separadas do armário principal de telecomunicações, proporcionando uma boa área de trabalho alternativa ou solução "para o posto de trabalho".





Para mais informações sobre o sistema pré-terminado RapidNet:

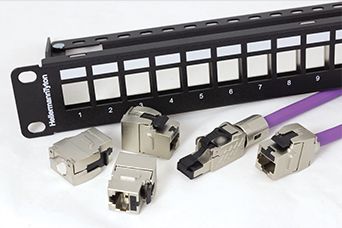

Soluções de cobre

Soluções de cobre

A HellermannTyton fabrica um sistema de rede de cobre completo de ponta a ponta na Categoria 6A e Categoria 6. Desde patch panels a patch leads, a HellermannTyton tem uma extensa gama de produtos, dando ao instalador e ao utilizador final uma série de opções quando se trata de escolher a melhor solução para o seu projeto.

Categoria 6A

A solução de Categoria 6A está disponível em UTP e FTP. Conectores de alto desempenho estão no centro dos sistemas que, quando combinados com cabos HellermannTyton de Categoria 6A e patch cords, proporcionam um desempenho superior de Categoria 6A. Os sistemas incluem uma gama de painéis planos modulares 1U e 2U (FTP disponíveis como fixos ou deslizantes) e angulares, conjunto completo de módulos de montagem em plástico e ferramenta de terminação de ação única FTP ou UTP intercambiáveis.





Categoria 6

A HellermannTyton oferece uma gama de produtos de Categoria 6.

Cabos de categoria 6 estão disponíveis como blindado ou não blindado e com bainhas exteriores LS0H. Há uma série de opções para patch panels e tomadas de dados cat6.  Tal como como os cabos, os patch leads estão disponíveis em LS0H numa gama de cores e comprimentos.

Mais informações sobre os produtos de cobre:

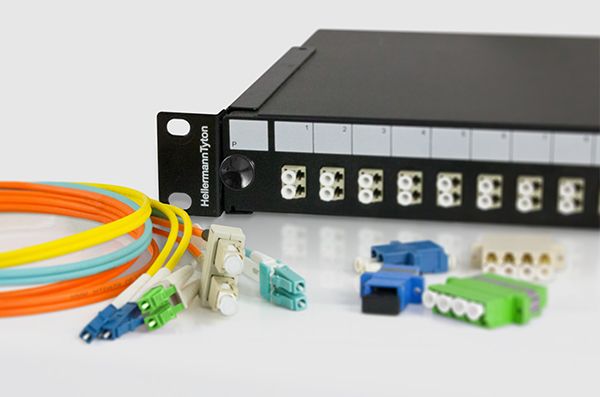

Soluções de fibra

Soluções de fibra

HellermannTyton oferece uma extensa gama de conectividade de fibra adequada para qualquer aplicação, incluindo centros de dados, instalações comerciais e para os "utilizadores finais" das redes FTTX.

Assim como uma vasta gama de soluções de fibra pré-terminadas RapidNet, a HellermannTyton fabrica uma solução completa de fibra ponta a ponta, incluindo patch panels de fibra, patch leads, conectores e adaptadores, juntamente com uma gama de cabos multimode e single mode.

Com soluções de fibra disponíveis em single mode OS1 e OS2 e multimode OM1, OM2, OM3 e OM4, e uma gama completa de opções de ligação incluindo LC, SC e MTP de alta densidade, a gama de fibra da HellermannTyton atende a qualquer projeto de qualquer dimensão.

A HellermannTyton fornece uma vasta gama de cabos "fun out" e cabos MTP “back-bone” concebidos para instalações de fibra de alta densidade. O MTP pode fornecer até 24 ligações de fibra num único conector formando assim um cabo “back-bone” de alta densidade.

Utilizando um "manifold" de alta qualidade, o cabo de fibra pode ser dividido em 12 ou 24 conectores de fibra LC ou SC para formar um cabo “fan out”. Dependendo do cabo de fibra utilizado, é possível obter um "fan out" de maior densidade.

Conectores e Adaptadores

HellermannTyton oferece uma gama standard de conectores e adaptadores de fibra de alta qualidade nos formatos LC e SC, tanto em Single mode como em Multimode:

  • Conectores e adaptadores multimode de fibra LC

  • Conectores e adaptadores de fibra single mode LC

  • Conectores e adaptadores multimode SC Fibre

  • Conectores e adaptadores de fibra SC Single mode

Patch Panels

Os painéis de fibra de HellermannTyton são fabricados com 24 entradas verticais num painel deslizante de 19" e uma gama de adaptadores:

  • Painel Multimode LC com adaptadores LC Quad ou LC Duplex.

  • Painel Single mode LC com adaptadores LC Quad ou LC Duplex.

  • SC Multimode com Adaptadores SC Duplex ou SC Simplex.

  • SC Single mode com Adaptadores SC Duplex ou SC Simplex.

Cabo de Fibra

A HellermannTyton pode fornecer uma vasta gama de cabos de fibra ótica, tanto em tubos soltos como em formatos estanques e compactos. Vendido a metro, a HellermannTyton oferece uma gama de opções multimode e single mode. O cabo de fibra standard da HellermannTyton vem como OM4, OM3 e OS1 em contagens de núcleo de fibra standard de 4, 8, 12 e 24. Outros tipos de cabos de fibra podem ser fornecidos a pedido.

Patch Leads, Pigtails e Back Bone de fibra

HellermannTyton oferece uma gama standard de conectores e adaptadores de fibra de alta qualidade nos formatos LC e SC, tanto em Single mode como em Mutltimode.

  • Patch Leads
  • Pigtails
  • Cabos MTP "Backbone"



Para mais informações sobre produtos de fibra:

Banda larga

Banda larga

A HellermannTyton fabrica uma vasta gama de caixas de juntas de fibra que podem ser aplicadas em todas as áreas de aplicações FTTX. Muitas das caixas de juntas seladas prestam-se a uma arquitetura PON permitindo até 1400 fibras na maior caixa de juntas a UFC (IR C-lnegth Double Stack utilizando bandejas SC-b) até às 36 fibras com a pequena FST.

Todos as caixas de jntas da HellermannTyton oferecem flexibilidade e acesso para que mais fibras possam ser adicionadas no futuro (até à sua capacidade máxima). Todos as caixas de juntas são compatíveis com o sistema de selagem mecânico da HellermannTyton o Cablelok, ou com o sistema de selagem tradicional de tubos termorretrácteis.

Caixas de juntas

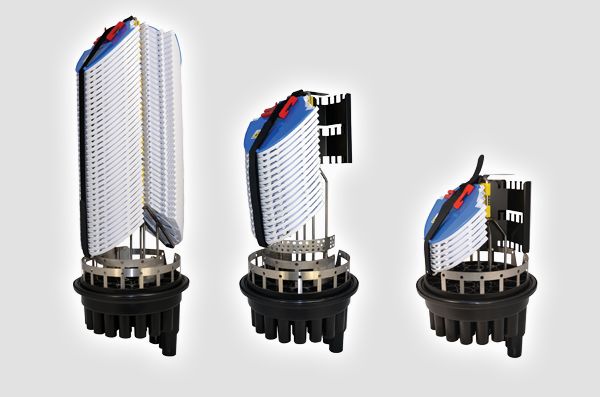

Caixas de juntas UFC

Caixas de juntas UFC

O UFC é uma caixa de juntas de fibra ótica de alta capacidade com acesso rápido, usado em instalações subterrâneas, enterradas ou aéreas. Está disponível com gestão integrada (IR) ou no sistema de gestão de fibra tubular.

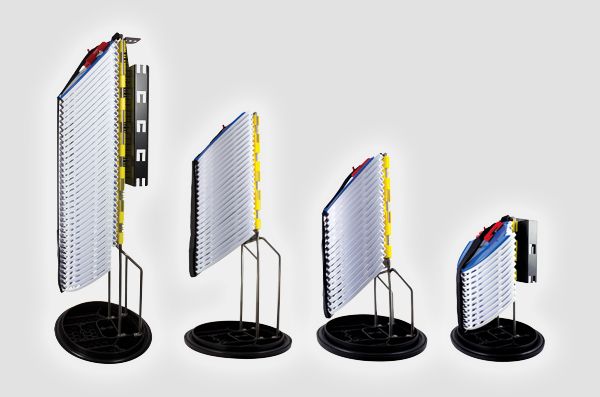

Caixas de juntas FDN

Caixas de juntas FDN

O FDN da HellermannTyton é uma caixa de juntas de fibra óptica oval de tamanho médio, com dois tipos de base diferentes, o FDN oferece múltiplos utilizações em diferentes aplicações. Os 16 portos FDN, com os seus portos maiores, pode ser utilizado em aplicações FTTX e de tronco, enquanto que o FDN de 59 portas com a sua elevada contagem de portos, é particularmente adequado para utilização em redes de acesso FTTH.

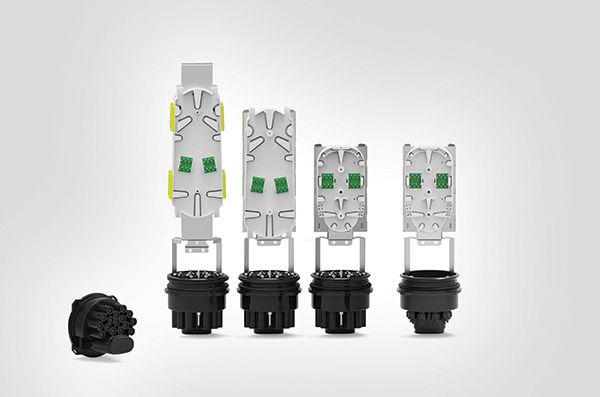

Caixa de juntas FRBU

Caixa de juntas FRBU

A FRBU é uma caixa de juntas de acesso rápido para utilização em instalações subterrâneas, enterradas diretamente ou aéreas. A capacidade de médio alcance e a flexibilidade das portas oferecidas pela FRBU tornam-na adequada para FTTK, rede troncal e instalação de CATV.

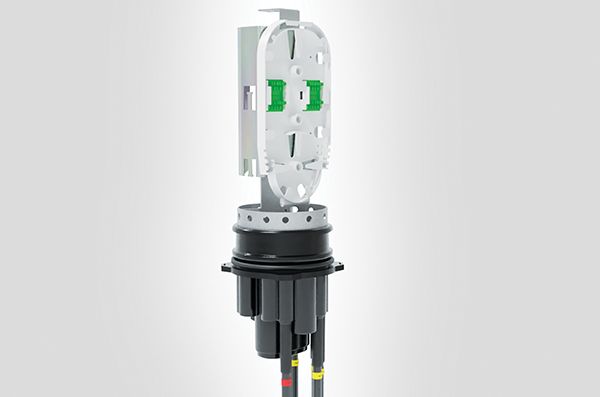

Caixas de Juntas FST

Caixas de Juntas FST

A caixa de juntas FST são muito pequenas e compactas de acesso rápido para utilização em instalações aéreas, subterrâneas ou diretamente enterradas. O seu pequeno tamanho, flexibilidade de portas e valor torna o FST popular para fusões de cabos de pequena quantidade de fibras FTTH, FTTK, instalação de CATV, CCTV, etc...

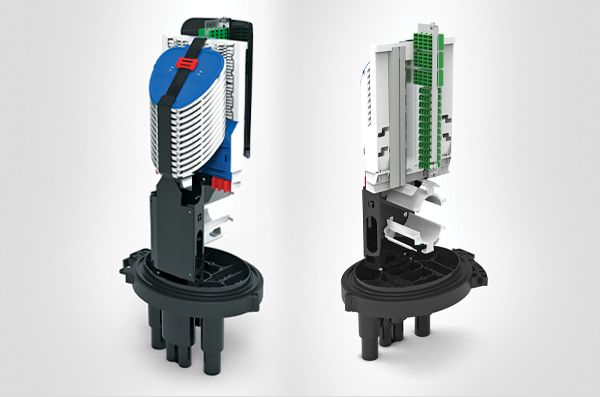

Caixas de juntas pré-conectorizadas

Caixas de juntas pré-conectorizadas

A solução conectorizada está disponível nas caixas de juntas FDN, FRBU e FST como standard. Utilizando conectores de fibra e pigtails, estas caixas de juntas pré-configurados permitem uma rápida ligação ou desconexão do cliente.

Caixas de fibra exterior

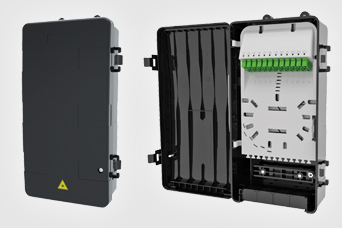

AFN - Aerial Fibre Node

AFN - Aerial Fibre Node

A AFN foi projetado para uma implantação no último Km da rede FTTX. A caixa pode ser usada dentro de uma rede P2P (Point to Point) ou P2MP (Point to Multi Point) com a adição de PLC Splitters conectorizados ou pigtails e adaptadores.













Características:

• 24 Adaptadores Simplex LC APC

• 4 portas de entrada/24 de saída

• Separação da fibra de entrada dos cabos drop conectorizados

• Gestão de fibra positiva para manter uma curvatura mínima consistente de 30 mm

• Local disponível para splitters PLC (60 mm x 7 mm x 4 mm)

• Máximo de 48 fusões 3A

• Classificação IP55 e IK09

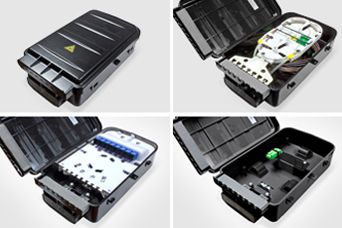

FFE - Fibre Facade Enclosure

FFE - Fibre Facade Enclosure

A FFE foi projetada para fornecer um ponto de conexão de fibra. A caixa pode ser montada em prédio/fachada ou em poste e fornece 8 ou 12 pontos de conexão SC ou LC Simplex, para o cliente.

Características:

• Capacidade máxima: 8 adaptadores LC Simplex

• 4 portas de entrada/8 de saída

• Separação da fibra de entrada dos cabos drop conectorizados

• Gestão de fibra positiva para manter uma curvatura mínima consistente de 30 mm

• Loca disponível para splitters PLC (60 mm x 7 mm x 4 mm)

• Suporta os tipos de protetor de fusões 3A e ANT

• Classificação IP55 e IK08

• Montado em poste ou edifício/fachada

CCE - Customer Connection Enclosure

CCE - Customer Connection Enclosure

A caixa de Conexão do Cliente (CCE) foi projetada para ser usado como um ponto de entrada externo no edifício. O CCE pode ser montado em parede/fachada ou colocado em uma câmara enterrada (localizada no limite da propriedade) ou em um ponto de entrada externo do edifício e ponto de teste de rede.













Características:

• Até 50m de armazenamento de fibra

• 6 portas de entrada/saída

• 2 conexões de cliente SC SX / LC DX

• 4 fusões de 3A

• Gestão de fibra positiva (raio de curvatura mínimo de 30 mm)

• Classificação IP54

• Loop através da instalação

• Discreto

• Opção com fecho disponível

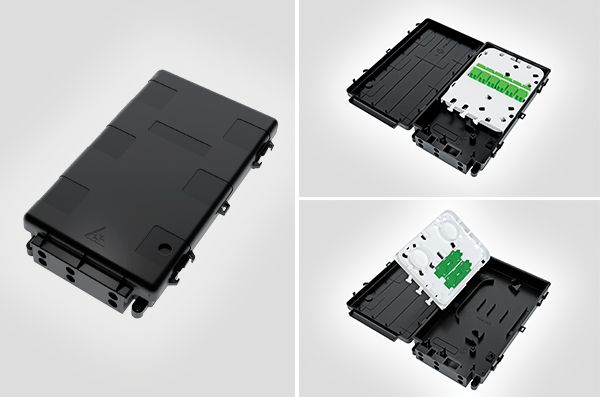

MCCE - Multi Customer Connection Enclosure

MCCE - Multi Customer Connection Enclosure

A caixa Multi Customer Connection Enclosure (MCCE) foi projetada como um Ponto de entrada no edifício, para fornecer uma terminação de fibra e um ponto de demarcação de rede externo ao local conectado em uma rede Fiber to the Home (FTTH). Além de fornecer um ponto de teste externo, a caixa também pode acomodar até 12 fusões de fibra para os clientes.











Características:

• 6 x Adaptadores LC e SC e bandeja de fusão opcional

• 12 Conexões para Clientes

• 6 conectores SC Simplex/LC Duplex

• Até 30 fusões de fibra

• Local disponível para Splitters

• Gestão de fibra positiva (raio de curvatura mínimo de 30 mm)

• Classificação IP54

• Discreto

• Opção com fecho disponível

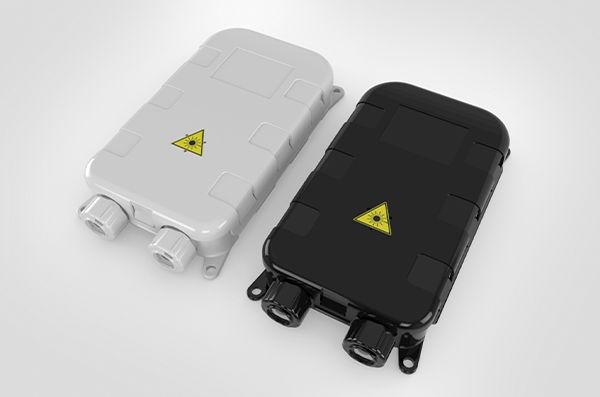

CCP - Customer Connection Point

CCP - Customer Connection Point

A caixa CCP foi projetada para ser usada como um ponto de entrada externa do edifício. A caixa pode ser montada na parede/fachada ou colocada em uma câmara enterrada (localizada no limite da propriedade) ou em um ponto de entrada externo do edifício e ponto de teste de rede.













Características:

• Selo de Qualidade - Classificação IP68

• 2 portas de entrada/saída

• Gestão de fibra positivo (raio de curvatura mínimo de 30 mm, fibra single mode G652D ou G657)

• 2 conexões SC SX / LC DX

• Armazenamento do protetor de fusões 3A ou ANT

• Classificação IP68/IK08

• Fixação mecânica para resistência ao estiramento do cabo

• Tampa totalmente removível.

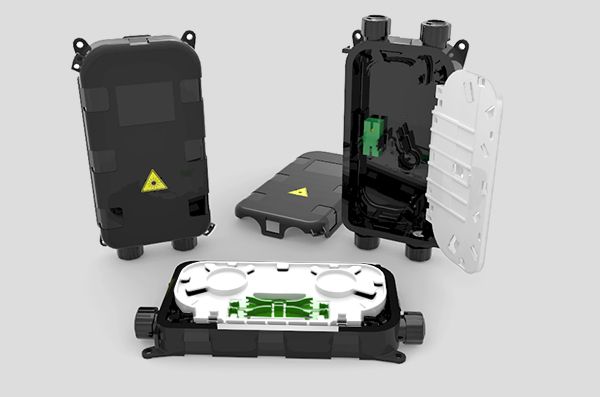

CCP XL and XT

CCP XL and XT

A CCP XL/XT foi projetada para ser usada como ponto de entrada externo do edifício. A caixa pode ser montado na parede/fachada ou colocado em uma câmara enterrada (localizada no limite da propriedade ou fora do ponto de acesso), fornecendo um ponto de entrada externo do edifício e um ponto de teste de rede.













Características:

• 3 variações de portos e com bandeja de fusão opcional

• 4 Configurações dos portos

• Suporta 2 x Adaptadores SC Simplex ou LC Duplex

• Bandeja de fusão separada com suporte para fusões 3A

• máximo de 13 Fusões 3A

• Pontos de acesso de entrada/saída separados

• Porta de entrada traseira

• Montagem à prova de adulteração

• Classificação IP68/IK08

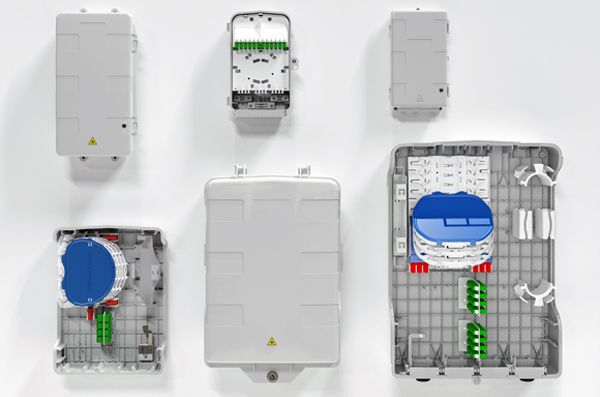

Internal Caixas de juntas para Interior MDU - Multi Dwelling Unit

Internal Caixas de juntas para Interior MDU - Multi Dwelling Unit

Internal Caixas de juntas para Interior MDU - Multi Dwelling Unit

A gama de caixas MDU da HellermannTyton fornece alta capacidade de fibra e flexibilidade dentro da unidade multi-familiares (MDU) .

A gama foi concebida numa variedade de tamanhos para servir os diferentes tamanhos de blocos de apartamentos ou edifícios de escritórios:

  • A S5, a maior caixa da gama, oferece até 432 fibras ou 96 portas de fibras conectorizadas
  • A S4 oferece 240 fibras ou 24 portas de fibras conectorizadas.
  • A S3, caixa de tamanho médio, oferece até 96 fibras ou 24 portas de fibras conectorizadas
  • A S2 oferece 24 adaptadores LC Simplex
  • A S1 oferece 12 pontos de fibra conectorizada
  • O S1XS, o mais pequeno da gama, fornece 12 pontos de fibra conectorizadas, concebidas para a unidade residencial ou de construção mais pequena.

FWO - Fibre Wall Outlet

FWO - Fibre Wall Outlet

A tomada de fibra ótica montada na parede permite que um cabo de fibra ótica seja ligado diretamente ao apartamento do utilizador final.

Características:

  • 4 adaptadores SC Simplex ou LC Duplex
  • Instalado directamente na parede ou numa caixa de montagem embutida na parede
  • Entrada de cabos na base da unidade ou através da retaguarda
  • Base encastrável para utilização com adesivo
  • Entrada de cabos na base, lateral ou através da retaguarda
  • Até 4 protectores de fusões (até 45mm)
  • Fechos à prova de manipulação
  • 25mm raio mínimo de curva

Gabinetes de Rua

Gabinetes de Rua

Gabinetes de Rua

Os armários de rua da HellermannTyton são fornecidos tanto na versão em aço inoxidável como em policarbonato. Ambos os estilos de armários de rua acomodam um backboard especificamente concebido que adota uma abordagem modular à gestão das fibras.

Concebido com um sistema de montagem em estilo de grelha. Esta abordagem dá ao instalador ou ao projetista da rede uma solução flexível e personalizada para construir o seu armário exatamente como necessitam. Independentemente de estar a conceber uma rede de fibra ponto a ponto ou ponto a multiponto, os componentes podem suportar qualquer um dos métodos de implementação.

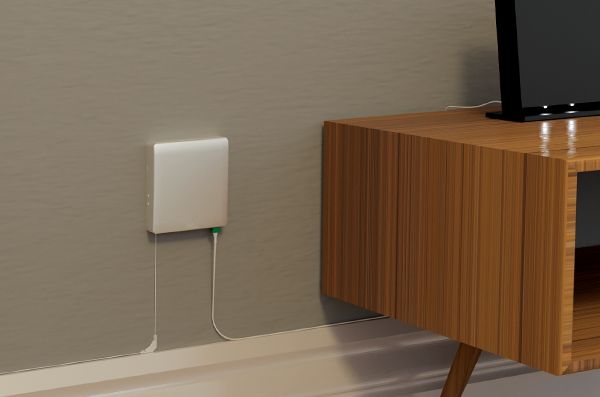

Kit de extensão de fibra óptica

Kit de extensão de fibra óptica

Na maior parte das vezes, o ponto de entrada de uma instalação de fibra numa casa encontra-se na parte da frente da mesma, sendo que nem sempre é o sítio onde desejamos colocar o router. Desta forma, pode haver uma má distribuição do sinal.

Com este kit de extensão de fibra óptica, vai ampliar a banda larga da fibra por toda a casa, o que lhe vai proporcionar uma maior flexibilidade e cobertura wi-fi, já que o kit lhe permite mover o router até 30 metros, podendo escolher um local mais central.

Este kit incorpora uma pequena tomada elétrica de um único bloco, de tamanho IP20, com uma bobina de 30 metros de fibra branca pré-terminada de 600 µm e um kit de fixação de cantos interiores e exteriores.

Dispõe de diferentes modelos, pelo que recomendamos verificar a etiqueta exterior frontal, para identificar o tipo de produto / conector correto.

Características e vantagens:

  • O comprimento de 30 metros proporciona uma grande flexibilidade e localização do router dentro de sua casa
  • Este kit inclui um conector de fibra pré-terminado para uma conexão rápida e fácil
  • A fibra de 600 µm permite que os cabos sejam quase invisíveis.
  • O kit de fixação permite uma maior proteção em cantos e bordas.
  • A tomada de perfil baixo adapta-se a qualquer ambiente doméstico ou de escritório
  • Mínima necessidade de uso de ferramentas com todas as fixações incluídas
  • Fibra G657.A2
  • Funções de segurança integradas
  • Impede a extração de conectores/adaptadores
  • Classificação V0
