Placa de entrada de cabos para indústria

Sistema de entrada de cabos modular

Passa cabos – Fabricados na Alemanha

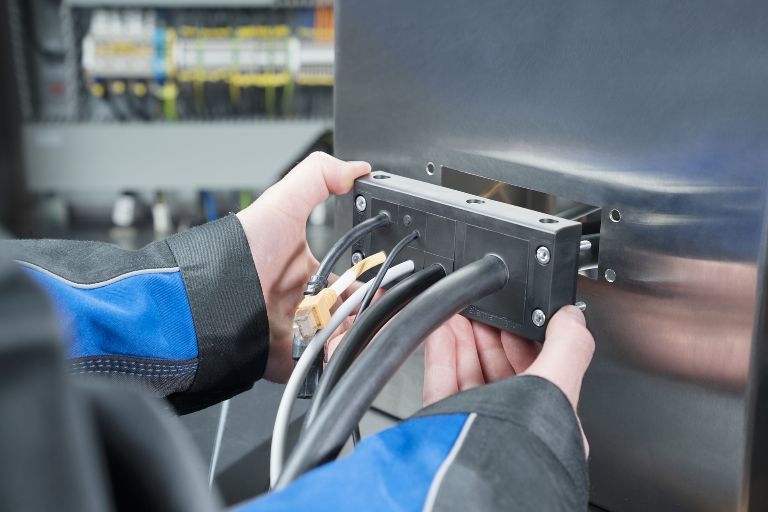

Placa de Entrada de Cabos VarioPlate em aplicações

Se precisar de encaminhar diferentes diâmetros de cabo com ou sem conectores num espaço apertado, o Sistema de entrada de cabos é a solução ideal. E a alternativa perfeita para os bucins de cabos. O sistema de fácil instalação é adequado para cabos de 3-33 mm e é compatível com recortes retangulares de passagem de cabos utilizados na indústria. Com os dois tamanhos diferentes de passa cabos, pode montar o seu sistema de entrada de cabos de modo flexível, à medida da sua aplicação específica.

Personalize agora a sua placa de entrada de cabos com apenas alguns cliques: aqui com o nosso configurador.

Aqui pode encontrar todos os benefícios do sistema VarioPlate num relance.

Configurador

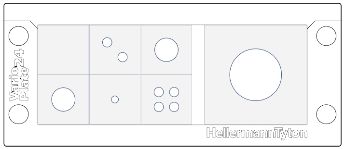

O seu sistema de entrada de cabos: configure e visualize com apenas alguns cliques

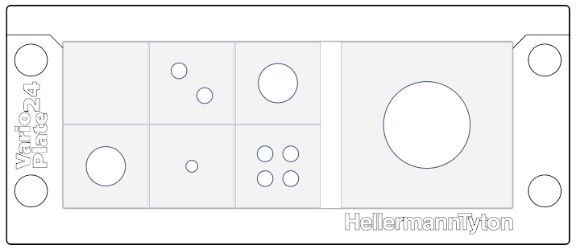

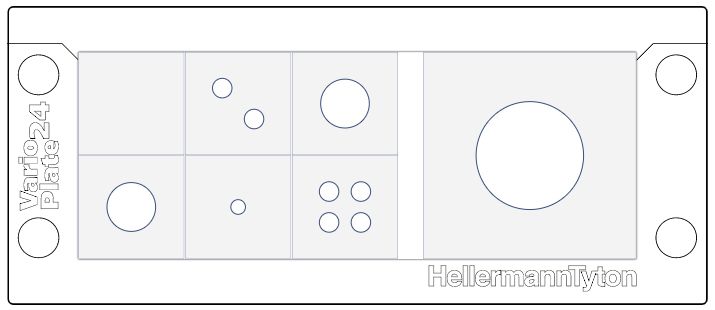

Configurador de produto VarioPlate

Gostaríamos de o apoiar no seu trabalho da melhor forma possível. É por isso que desenvolvemos esta ferramenta profissional para si: Basta selecionar quantos e quais os insertos que precisa para a passagem dos seus cabos. O nosso configurador irá então mostrar-lhe as soluções certas para a sua aplicação específica.

Perfeito para instruções de trabalho e outras etapas do projeto. Não podia ser mais fácil, experimente-o agora:

Configurador de produto VarioPlate

Benefícios num relance

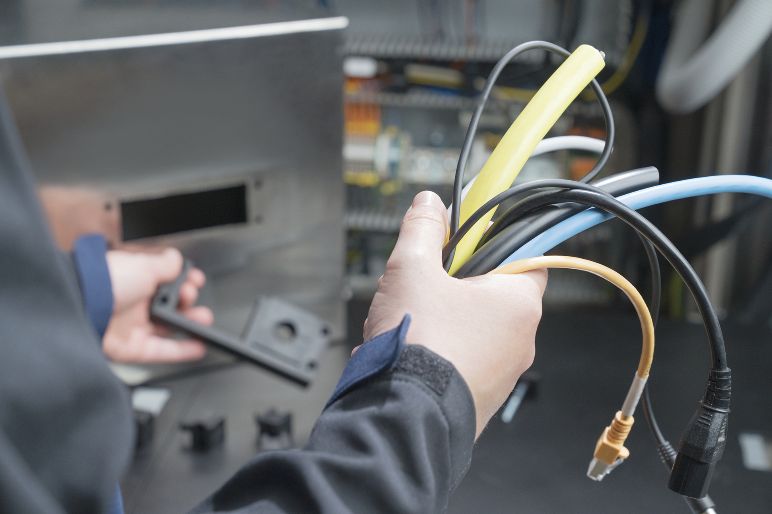

Placa de entrada de cabos: modular, para até 42 cabos

Placa de entrada de cabos: modular, para até 42 cabos

As entradas de cabos da série VarioPlate são a solução ideal quando se trata de gerir múltiplos cabos num espaço confinado de uma forma segura e organizada.

Os painéis de cabos VarioPlate são adequados para os recessos comuns em todas as instalações standard e são utilizados em quase todas as indústrias devido à sua versatilidade. Por exemplo, na construção de quadros, em grandes armários elétricos, em turbinas eólicas ou em escavadoras. As soluções VarioPlate satisfazem as classes de proteção UL 94 VO, IP65 e IP66. São elas:

- Sem halogéneo e ...

- ... em conformidade com RoHS.

Os produtos VarioPlate são uma verdadeira solução premium no domínio da entrada de cabos. Em comparação com muitos produtos semelhantes, eles convencem sobretudo nos pontos seguintes:

  1. Modularidade: as passagens de cabos grandes e pequenas podem ser utilizadas numa mesma moldura.
  2. Compensação de tolerâncias: lábios de contorno compensadores nas aberturas de inserção garantem um ajuste perfeito, mesmo que o cabo tenha tolerâncias.
  3. Alívio de tensão: as aberturas de inserção protegem os cabos contra tensões mecânicas.
  4.  Junta moldada: na parte de trás da moldura - isto elimina a necessidade de uma vedação separada.

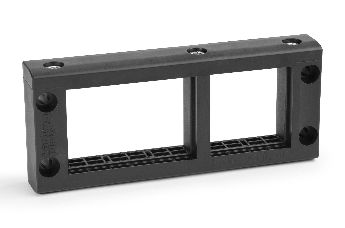

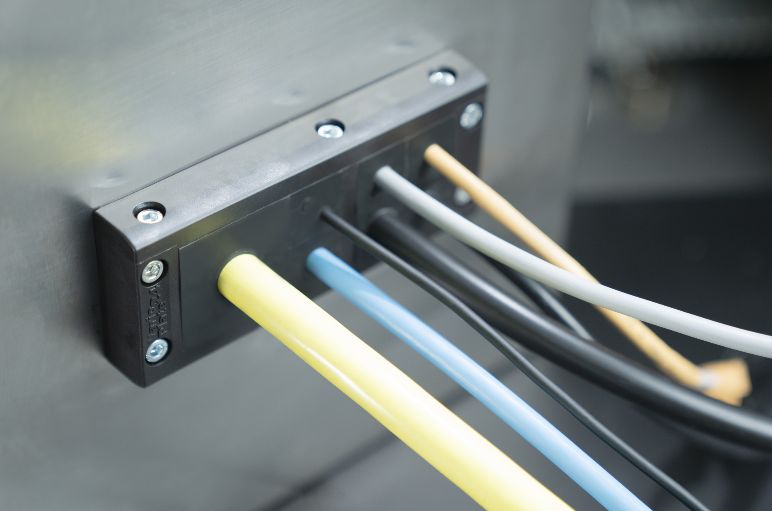

Quatro molduras diferentes, as mais diversas opções de montagem

Quatro molduras diferentes, as mais diversas opções de montagem

O VarioPlate é um sistema divisível e flexível para cabos de 3-33 mm. Como alternativa aos bucins para cabos, o VarioPlate permite o agrupamento ordenado e seguro de até 42 cabos - com apenas uma moldura.

Todos os benefícios num relance:

  • Conservação da garantia de cabos pré-montados
  • Sistema divisível, modular
  • Montagem flexível da moldura
  • Passagem de até 42 cabos por moldura
  • Adequado para todos os recortes e aberturas de passagem de cabos padrão
  • Fabricado na Alemanha
  • Alívio de tensão integrado
  • 20 mm de altura de construção

Perguntas Mais Frequentes (FAQs)

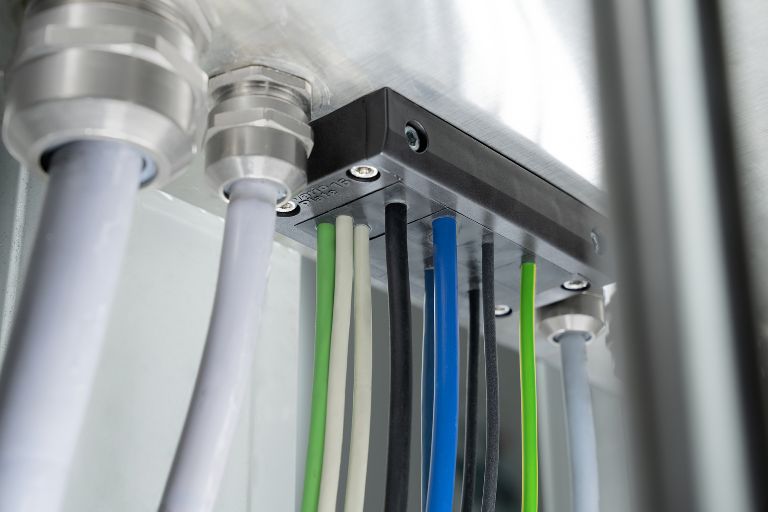

Como encaminhar múltiplas ligações em espaços apertados?

Como encaminhar múltiplas ligações em espaços apertados?

O Sistema de entrada de cabos VarioPlate é a solução ideal para poupar tempo e espaço se tiver de encaminhar vários diâmetros de cabos com ou sem conector num local apertado.

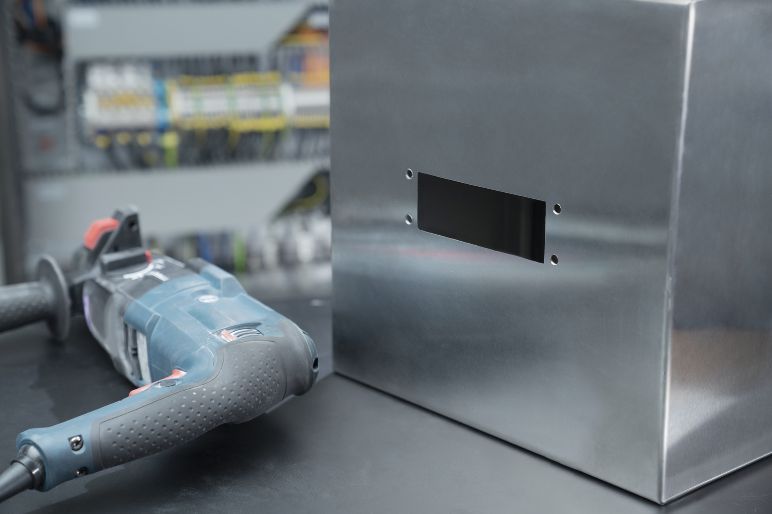

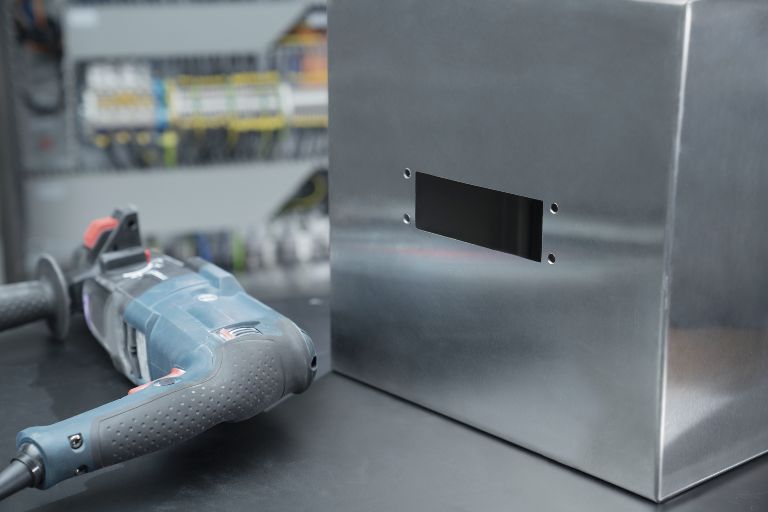

As molduras de entrada de cabos VarioPlate adequam-se à minha aplicação?

As molduras de entrada de cabos VarioPlate adequam-se à minha aplicação?

Os recortes interiores da moldura adaptam-se ao tamanho padrão de recortes de entrada na construção de quadros e máquinas. Isto torna o VarioPlate compatível com todas as aplicações comuns. Um dos quatro tamanhos diferentes de VarioPlate irá, portanto, muito provavelmente adaptar-se à sua construção.

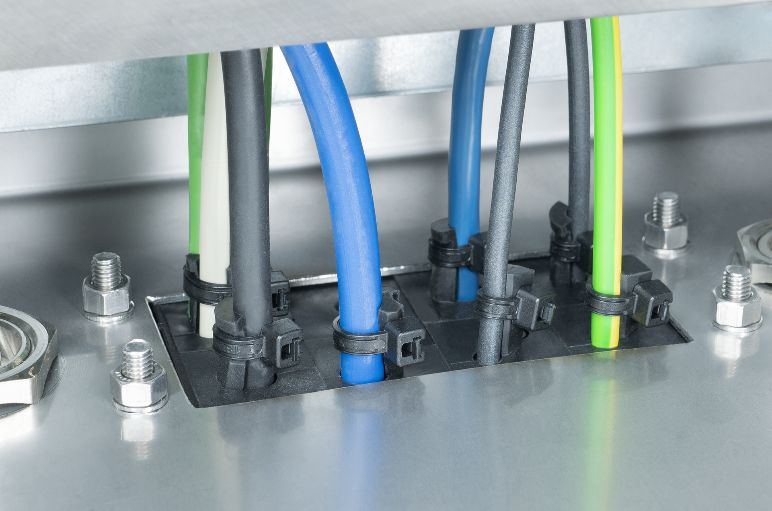

O sistema de entrada de cabos proporciona alívio de tensão e proteção IP66?

O sistema de entrada de cabos proporciona alívio de tensão e proteção IP66?

Todas as ligações dos sistemas VarioPlate cumprem com a classe de proteção IP 65, bem como IP 66 e têm um alívio de tensão integrado.

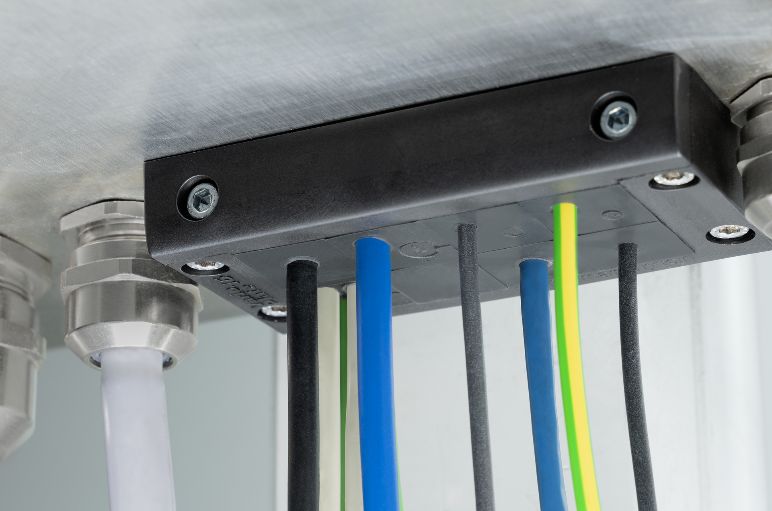

Uma ligação por cabo tem de ser substituível e passível de manutenção?

Uma ligação por cabo tem de ser substituível e passível de manutenção?

Ao colocar uma tampa cega ou um inserto cego na moldura VarioPlate, tem a opção de passar cabos adicionais no futuro e tornar as ligações intercambiáveis e reparáveis.

Como instalar o sistema de entrada de cabos?

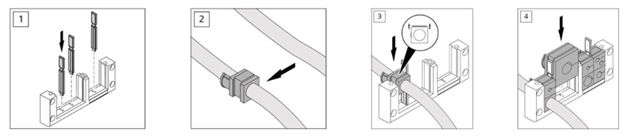

Como instalar o sistema de entrada de cabos (passos de 1 a 4) Como instalar o sistema de entrada de cabos (passos de 1 a 4)


  1. Preparar um padrão de perfuração para o tamanho da moldura correspondente.
  2. Passar os cabos pelo passa cabos.
  3. Introduza o primeiro passa cabos na posição definida com o posicionador de encaixe na parte superior..
  4. Distribua o resto dos passa cabos da mesma forma

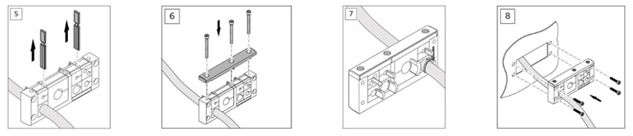

Como instalar o sistema de entrada de cabos (passos de 5 a 8) Como instalar o sistema de entrada de cabos (passos de 5 a 8)

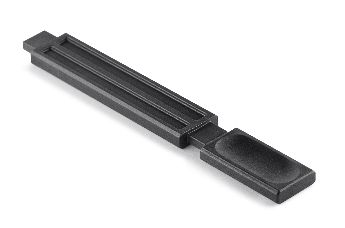

  1. Retire a/s ferramenta/s de aplicação.
  2. Coloque novamente a parte superior da moldura e aparafuse.
  3. Com a ajuda de abraçadeiras, prenda os cabos ao sistema retentor traseiro dos passa cabos (se for oportuno).
  4. Montar a moldura sobre o recorte (não é necessária junta de vedação adicional).
